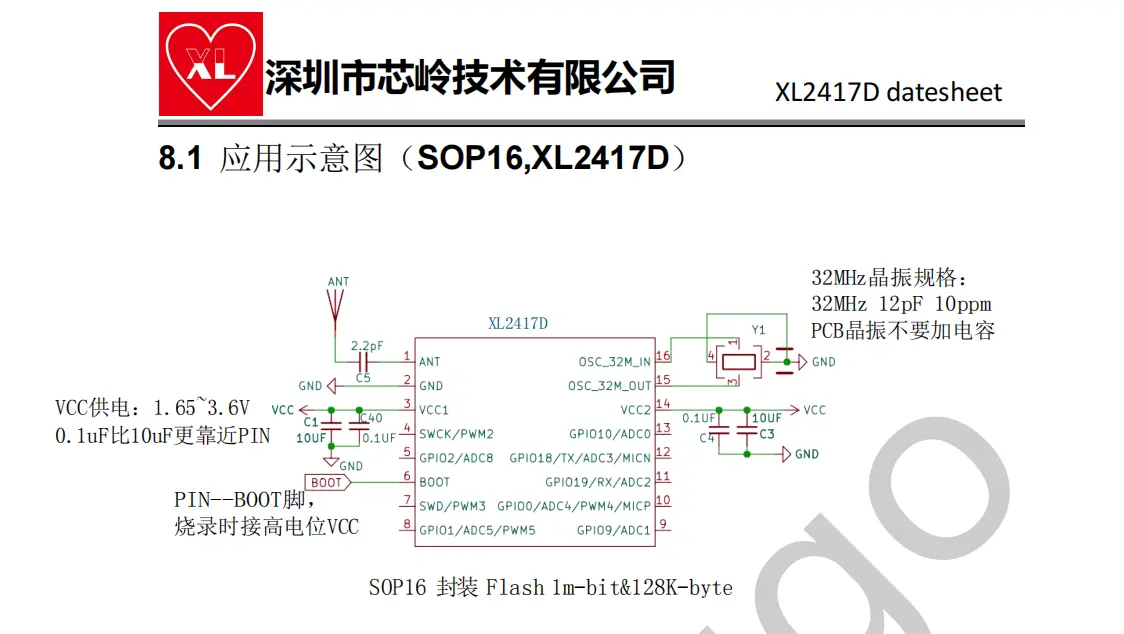

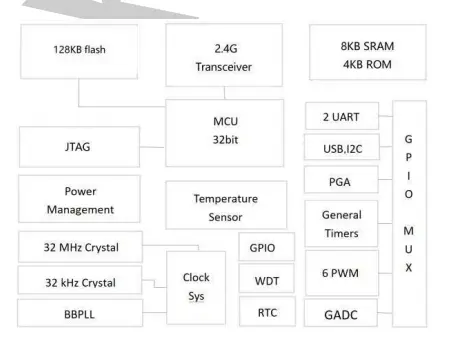

XL2417D芯片是一款低功耗、高性能和高度集成的SoC，带有2.4G收发器。它集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。它支持128KB的flash和8KB的RAM，以实现可编程协议和配置文件，支持定制应用程序。

XL2417D采用先进的55nm CMOS低泄漏工艺制造，该工艺提供了最高的集成度、最低的功耗、最低的漏电流和降低的BOM成本，同时简化了整个系统设计。丰富的外围设备包括10通道通用ADC、上电复位（POR）、低电压复位（LVR）、UART/I2C和多达19个GPIO，这进一步降低了总体系统成本和尺寸。

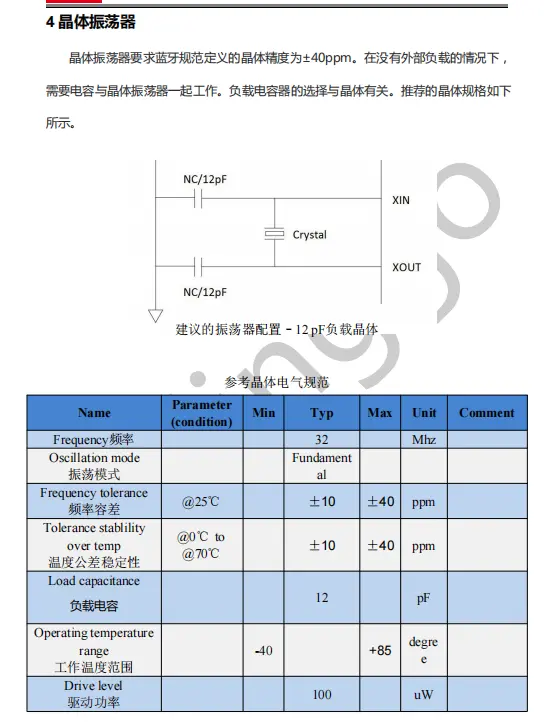

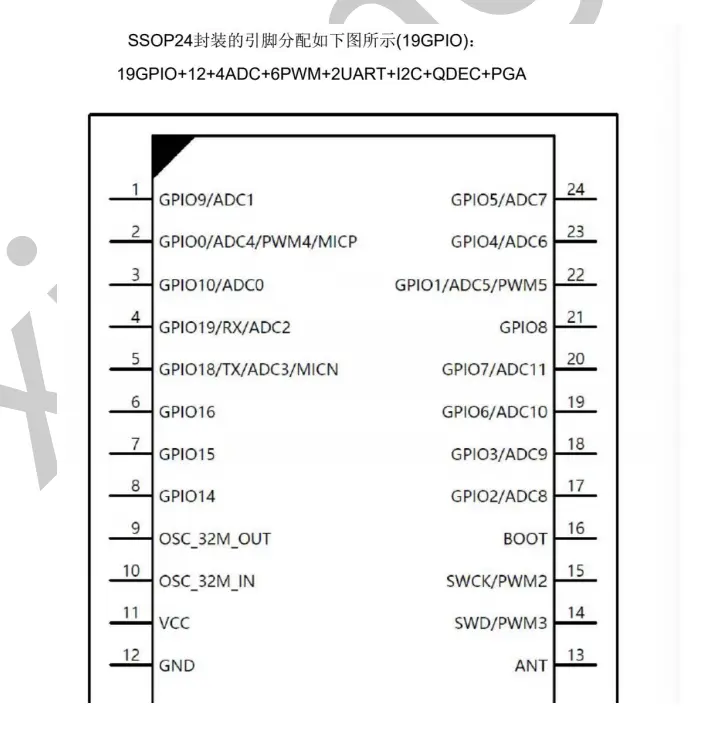

XL2417D的工作电压范围为1.7至3.6V，在Tx和Rx模式下功耗极低，在电池供电系统中使用寿命长，同时保持优异的射频性能。该设备可以进入超低功耗睡眠模式，在该模式中，当低功耗振荡器和睡眠定时器打开时，寄存器和保留存储器内容被保留。提供SOP16、SSOP24封装可选。

 应用:

HID 应用

语音遥控器

 电机控制

 照明控制

 无线传感器网络

 防丢器应用

 特征:

 2.4G RF SOC

独立看门狗

工作电压1.7 V至3.6 V（芯片供电不能超过3.6V，超过3.6V会导致芯片损坏。）

 >4KV ESD,>4KV EFT,class-A抗干扰能力强。

出色的2.4G射频收发性能.

 -96 dBm Sensitivity@1Mbps

 -93 dBm Sensitivity@2Mbps

 -99 dBm Sensitivity@250Kbps

 最大13 dBm输出功率

 出色的RSSI性能，精度可达1dB

 32bit MCU max 64MHz

 支持XIP，128KB闪存

 8 KByte SRAM+4KB ROM

 I2C、2 路UART

 1-axis Quadrature Decoder

 11路(外部7路+内部4路)12bit通用ADC，最高速率1M采样率

 PWM(6路, 其中4路带死区控制互补输出),最高16位连续可调，支持中心对齐模式，支持刹车，支持pmw

和adc联动

 最多11GPIO,25mA输出

 1 PGA,0~42.3dB/1.6dB step

 麦克风支持差分和单端可以配置

 集成温度传感器

 4*32bit 通用定时器+2个32位aon定时器+24位rtc+24位systick

 睡眠模式1.6 uA

 待机模式4.8uA

 射频接收电流10.2mA

 射频发送电流9.5mA

 支持数据包长度扩展，最大256字节

 板子不挑天线，BOM最低只要一颗晶振+一颗电源滤波电容

 大驱动能力IO，灌电流26.8mA，拉电流25mA

 支持OTA升级

 2.4G帧结构、CRC、白化都可以软件配置

 2.4G支持2M/1M/250K/125Kbps模式

 支持低电压复位LVR，8档可调，1.66/1.76/1.89/2/2.2/2.4/2.6/2.9V，支持LVR可关闭

 2.4G详细参数和用法请联系我司技术支持
