汽车喷涂线wincc和西门子300 PLC大型经典汽车喷涂线 -汽车涂装程序 ～RFID读写 机器人通讯 报警管理 ～通过Profinet连接7个远程终端ET200SP和24台变频器G120 Profinet通讯 ～详细中文注释 ～西门子触摸屏TP1200程序 ～汽车厂大程序，有很大的借鉴意义。 程序15.1及以上可以打开

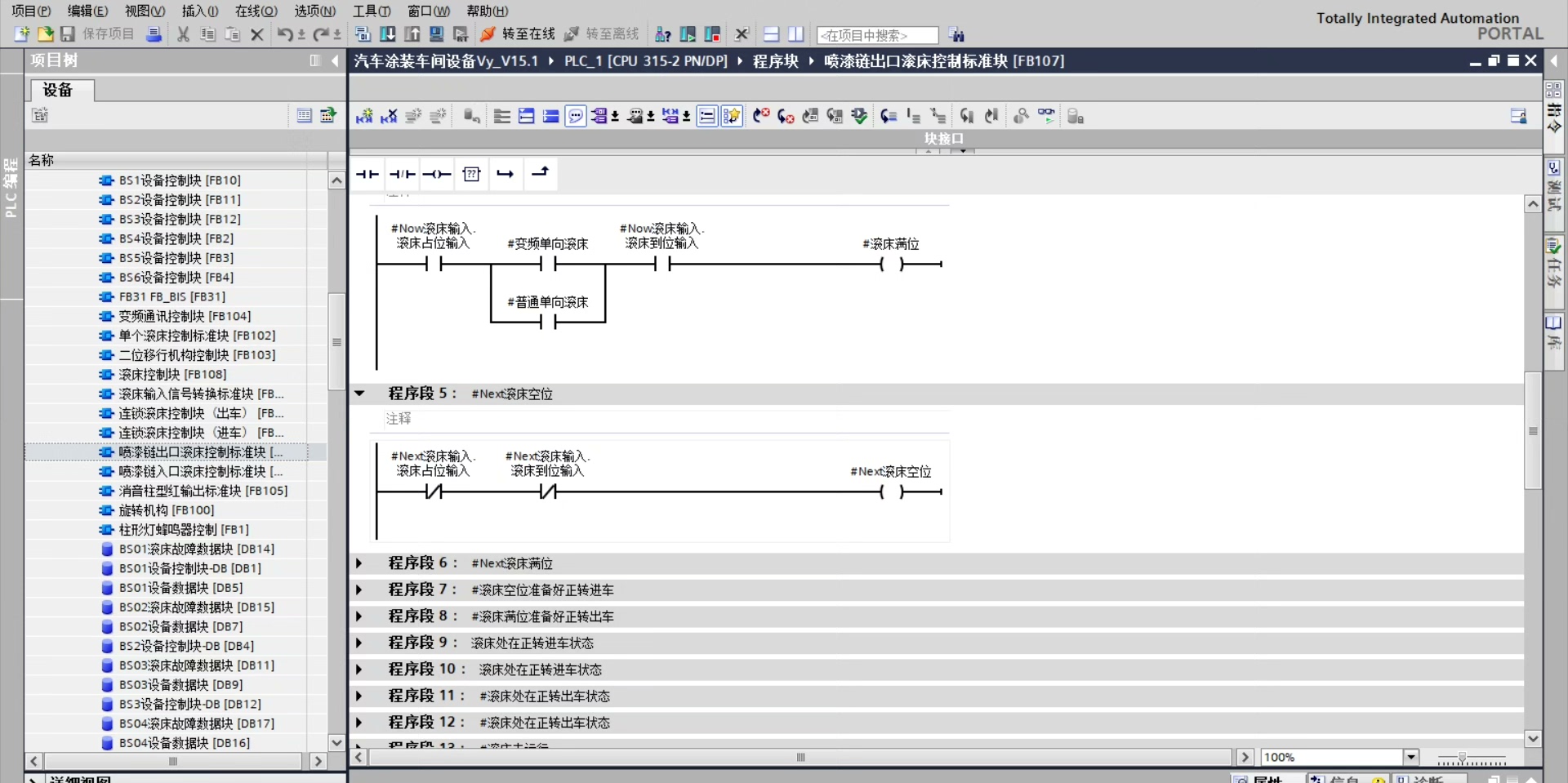

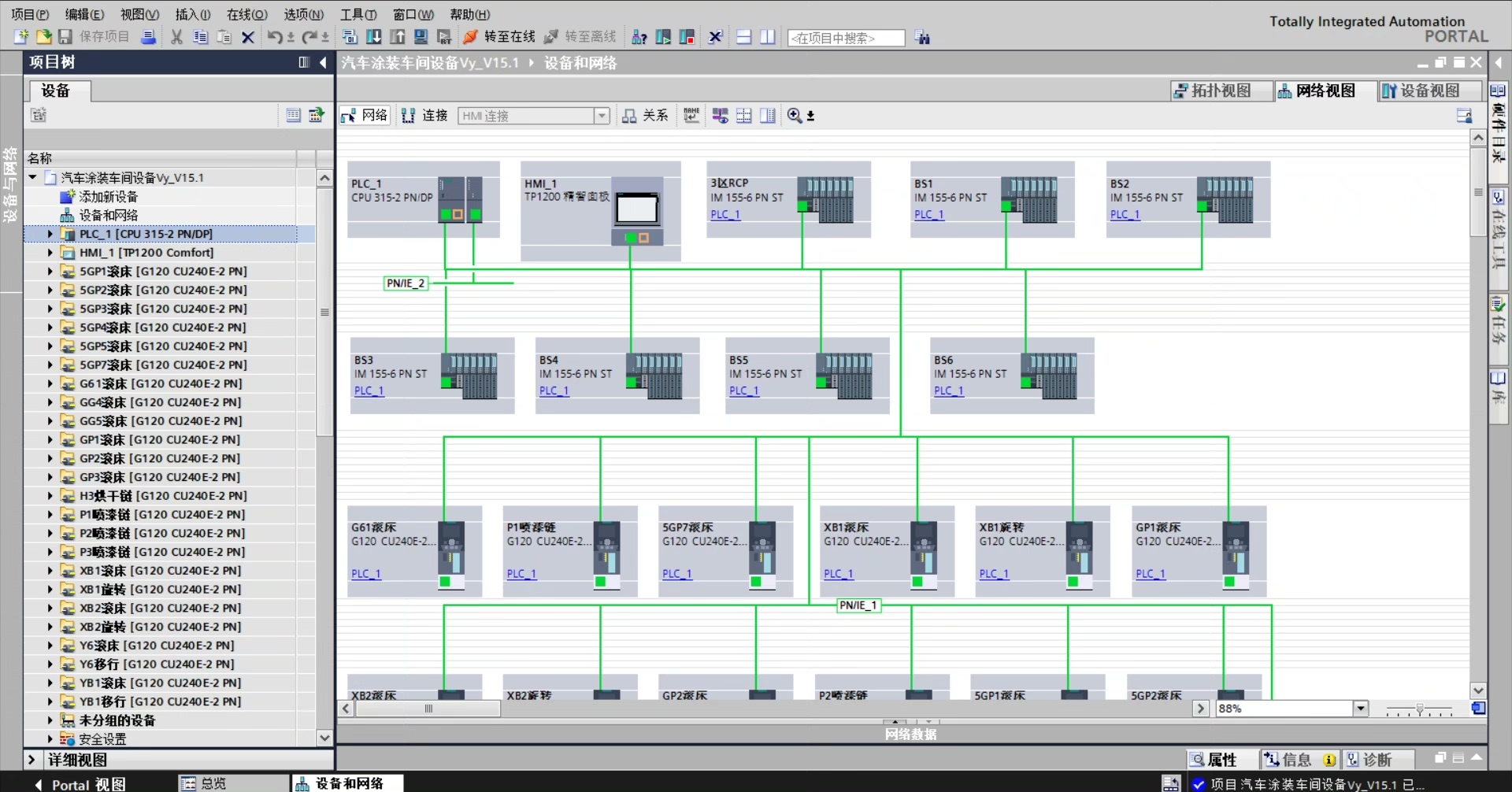

在汽车喷涂车间里晃悠的时候，总会被那些精准摆臂的喷涂机器人吸引。这套基于WinCC和S7-300 PLC的系统，堪称工业现场组态的活教材。咱们先看这个Profinet大网——7台ET200SP远程站带着24台G120变频器，像蜘蛛网似的把整个喷涂线设备连成整体。

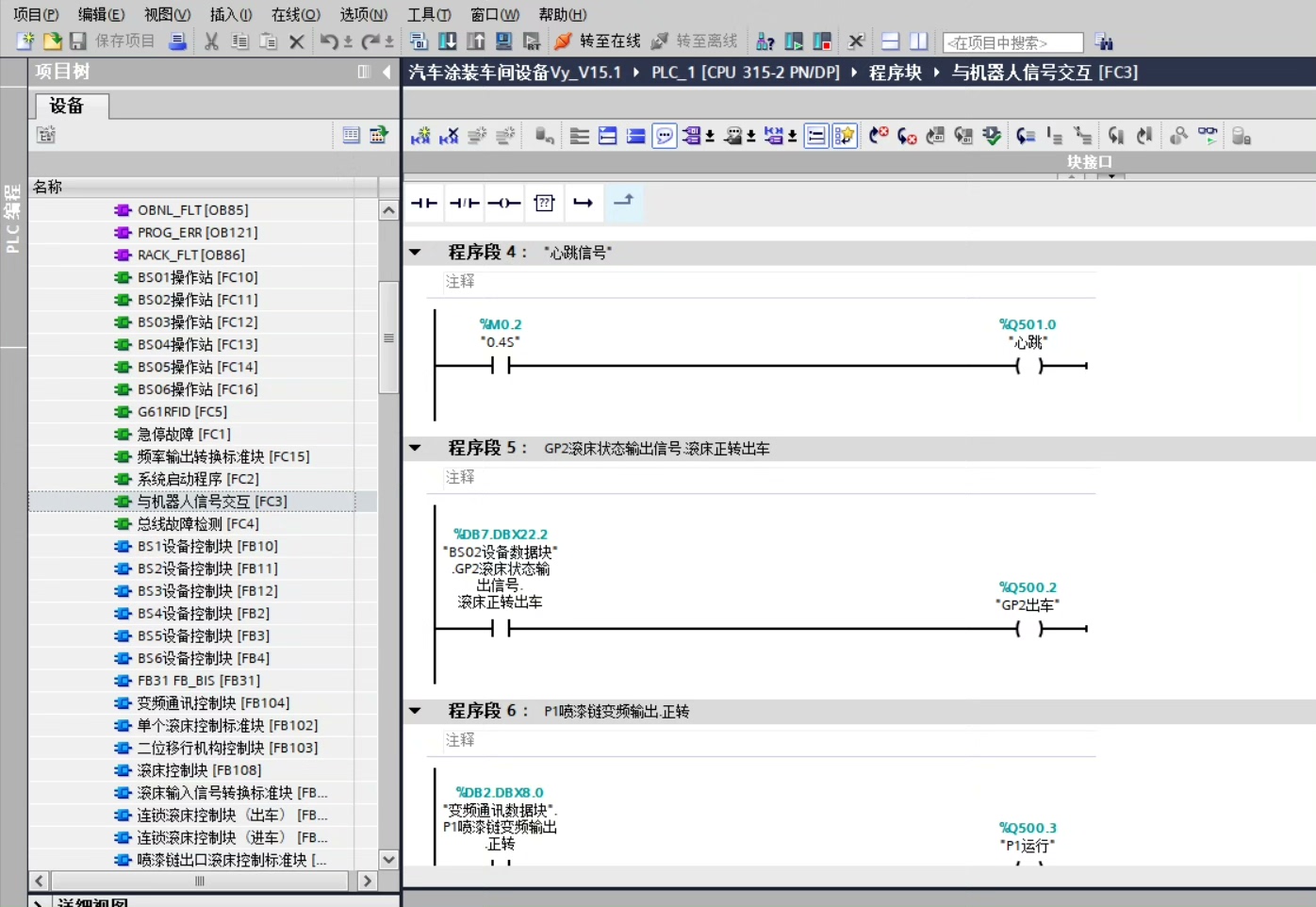

OB1主循环里藏着个彩蛋：

CALL "心跳灯", DB210
L     DB210.HeartBeat
T     QB128  //直接怼到输出模块的指示灯

这哥们儿在OB1里搞了个心跳灯程序，拿DB210里的布尔量玩闪烁。QB128对应的输出模块上接了个红色警示灯，只要PLC在线就保持0.5Hz频率闪动，比某些设备的呼吸灯带感多了。

RFID读写这块有个骚操作，FB501模块把RFID的4个字节状态码转成ASCII：

L     P#DB300.DBX8.0  //RFID原始数据区
L     4
CALL  "BLKMOV", SRCBLK := DB300.DBB8, DSTBLK := DB301.DBB0
CALL  "HTA", IN := DB301.DBW0, OUT := DB302.DBB0  //十六进制转字符

特别在数据块里留了注释："//2019年大众产线定制协议，RFID第3字节为车型代码"。这种现场经验比手册实在多了，直接告诉你哪个字节对应什么业务参数。

报警管理部分用了多重背景数据块，DB520里存着200个报警条目。每个报警触发时自动记录时间戳到DB525，这个环形缓冲区设计挺有意思：

L     #AlarmID
L     1
+I
T     DB525.IndexPtr  //指针自动+1
L     DB525.IndexPtr
L     200
MOD         //环形缓冲控制
T     DB525.IndexPtr

当指针超过200时自动回绕到0，这种土法炼钢式的环形队列实现，比用标准库更符合老司机的操作习惯。

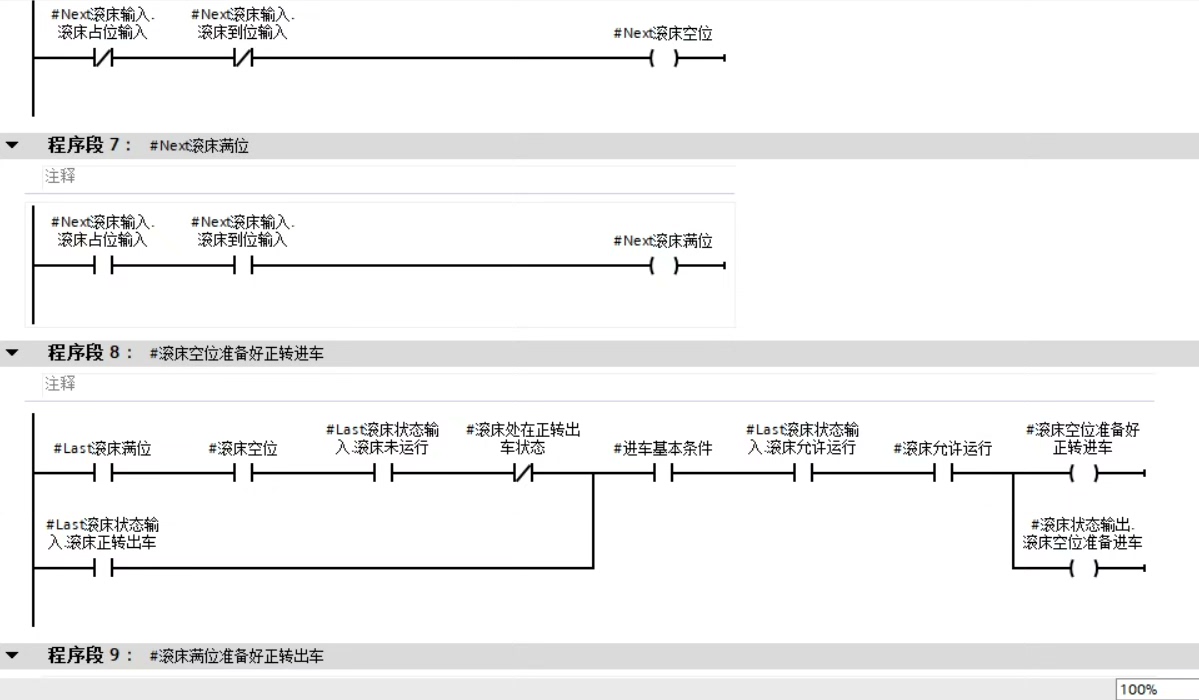

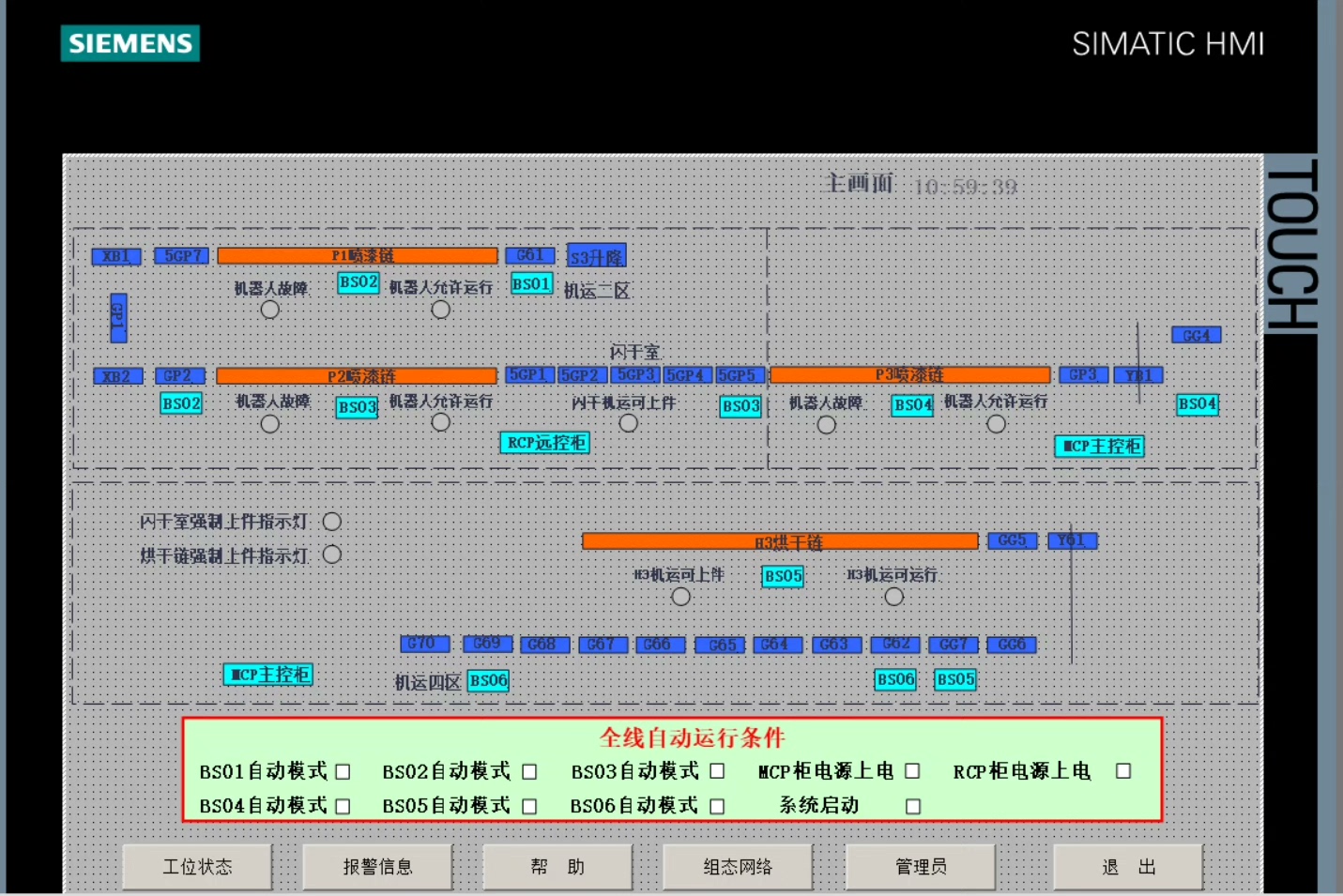

触摸屏TP1200程序里有个细节，在配方画面上用了个隐藏按钮：

IF "切换权限".Visible == True THEN
    SetProperty("喷枪参数","Enabled",1);
END_IF;

这其实是给设备维护人员留的后门——当同时按住屏幕左上角和右下角时激活高级权限。这种非标准操作在汽车厂设备中常见，属于现场调试留下的"技术遗产"。

整个项目最值钱的是DB600数据块，里面存着喷涂机器人的轨迹参数。每个轴的位置数据用ARRAY[1..6] OF REAL排列，注释写着："//XYZ坐标+喷枪姿态，宇部机器人专用格式"。这种特定设备的适配经验，网上根本搜不到。

（代码示例基于TIA Portal V15环境，实际项目中的FC/FB模块名称已做脱敏处理）这套程序像本活字典，从网络拓扑到设备互联，处处都是可以拆解复用的零件库。特别是那24台G120的Profinet参数组态，直接暴露了西门子驱动器的调试密码——原来同步模式要设P2048参数为3才能让喷涂机走直线轨迹。
