车间里新到了一台库卡KR C4机器人，死活连不上西门子S7-1500 PLC？别慌，今天咱们直接上硬菜——这套通讯方案实测能跑，附送全套配置文件和老司机调试笔记。文末打包的参考资料够你啃三天三夜。

硬件搭台子先整明白

1. 机器人柜门打开找X66网口，这伙计支持Profinet
2. 西门子PLC侧的网口用标准网线直连（别拿交叉线瞎搞）
3. 交换机？不存在的，直接点对点连接更稳

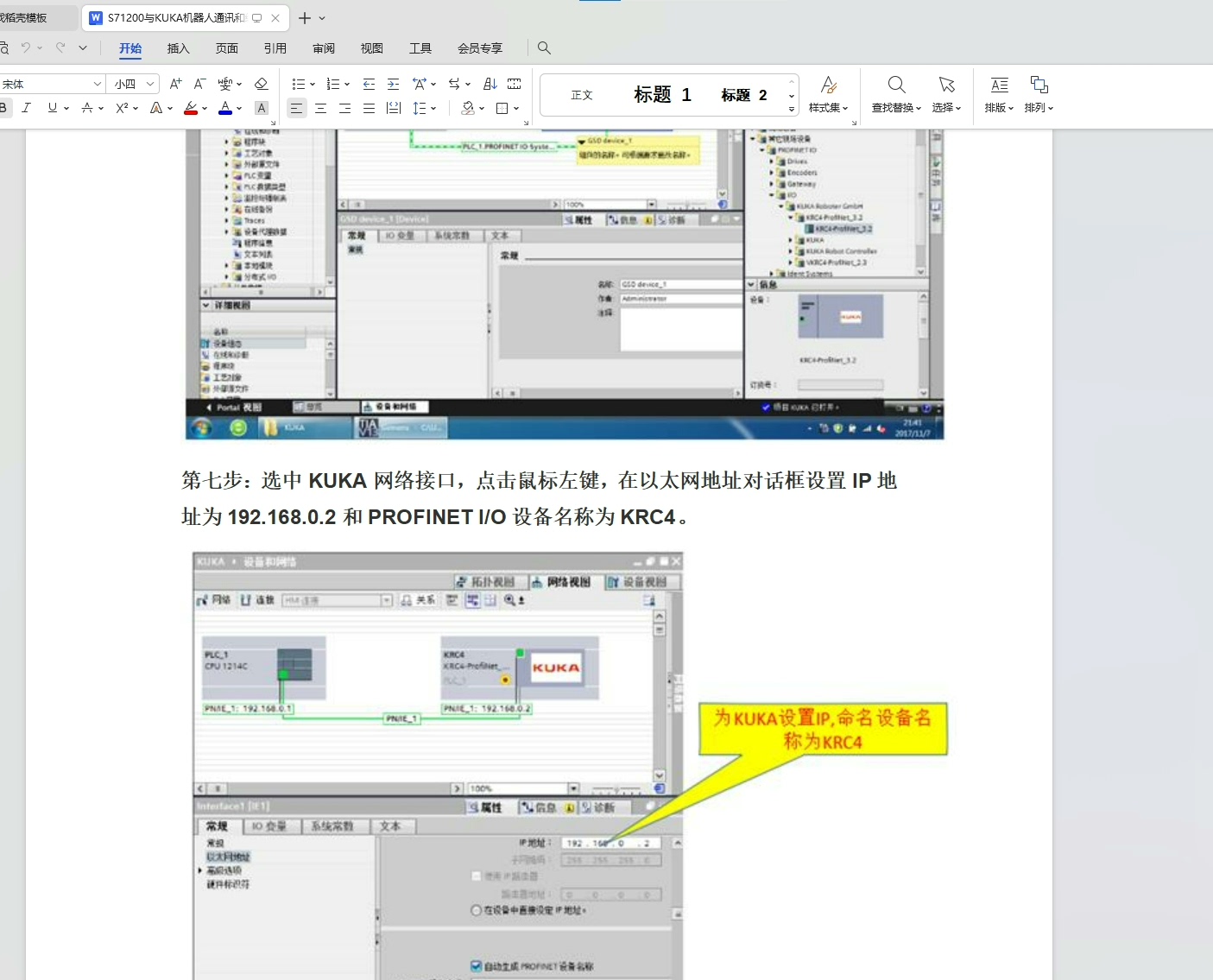

TIA Portal里新建个1500站，设备视图里右键添加GSD文件。重点来了！把库卡给的GSDML-V2.3-KUKA-PN-20190312.xml扔进去，这时候设备目录里就能看到KUKA机器人选项了。

<!-- 关键设备描述文件片段 -->
<DeviceInfo>
    <Name>KUKA Robot</Name>
    <Vendor>KUKA Laboratories GmbH</Vendor>
    <ID>0xABCD</ID>
    <Family>Profinet Device</Family>
</DeviceInfo>

这个GSD文件相当于机器人的身份证，没它PLC根本不认设备。遇到过有人拿错版本导致IP冲突的坑，记得核对文件日期。

数据交换区配置要胆大心细

在TIA里拖入机器人设备后，配置32字节输入/32字节输出（标准配置够用）。特别注意设备名称必须和机器人端完全一致，大小写敏感！

机器人侧打开WorkVisual，Profinet配置里填上跟PLC对应的参数：

// 机器人端网络配置结构体
PN_INTERFACE {
    IP_ADDRESS   = "192.168.0.20",
    SUBNET_MASK  = "255.255.255.0",
    DEVICE_NAME  = "kuka_pn_01",  // 必须与PLC侧完全匹配
    SEND_CYCLE   = 4ms,           // 实时性要求高的调小这个值
    ...
}

这里有个骚操作：把PLC的IO映射直接导入到机器人信号编辑器，自动生成全局变量。WorkVisual导出的.xml配置文件可以直接扔到示教器里用。

库卡机器人与西门子PLC通讯案例中文版，有配置资料，库文件可以拿来直接用，也可以参考借鉴学习研究，送相关手册资料

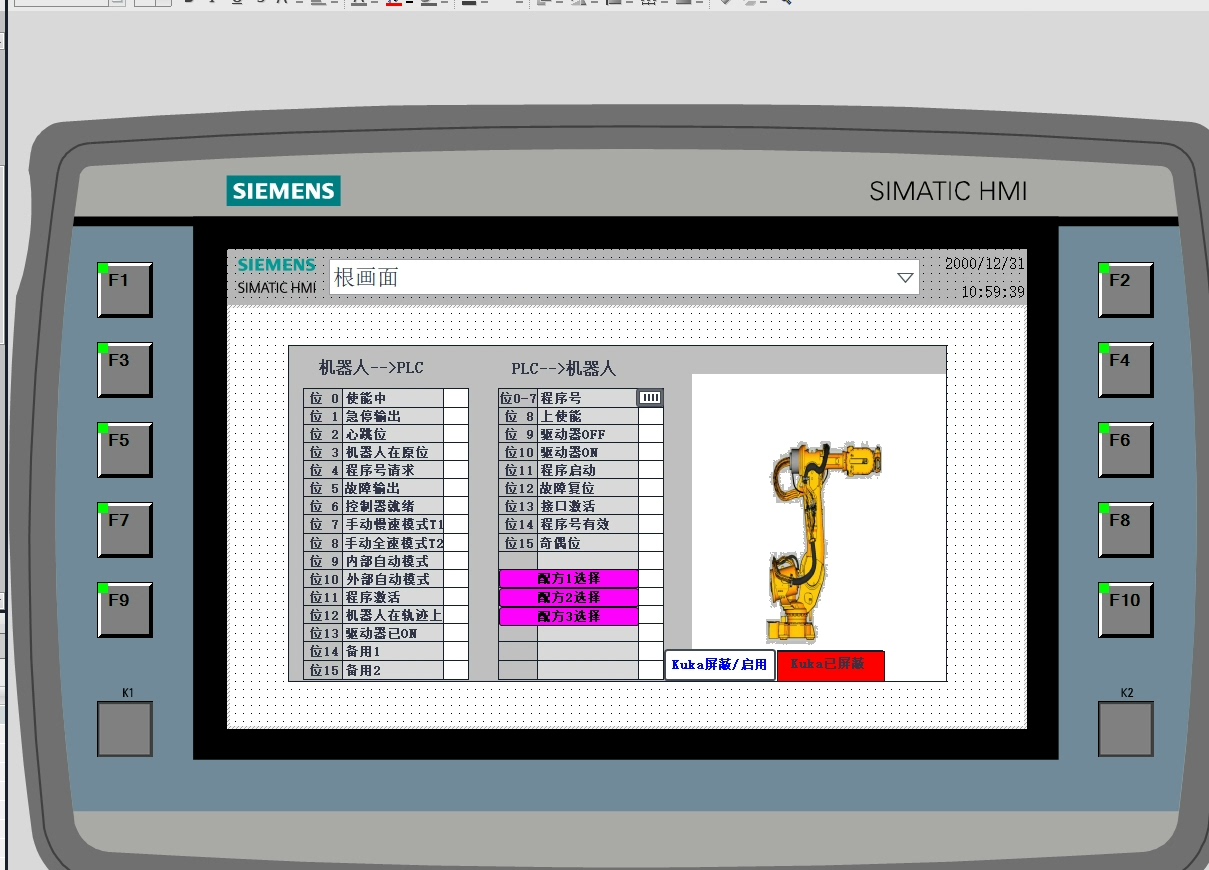

手把手写个信号交互实例

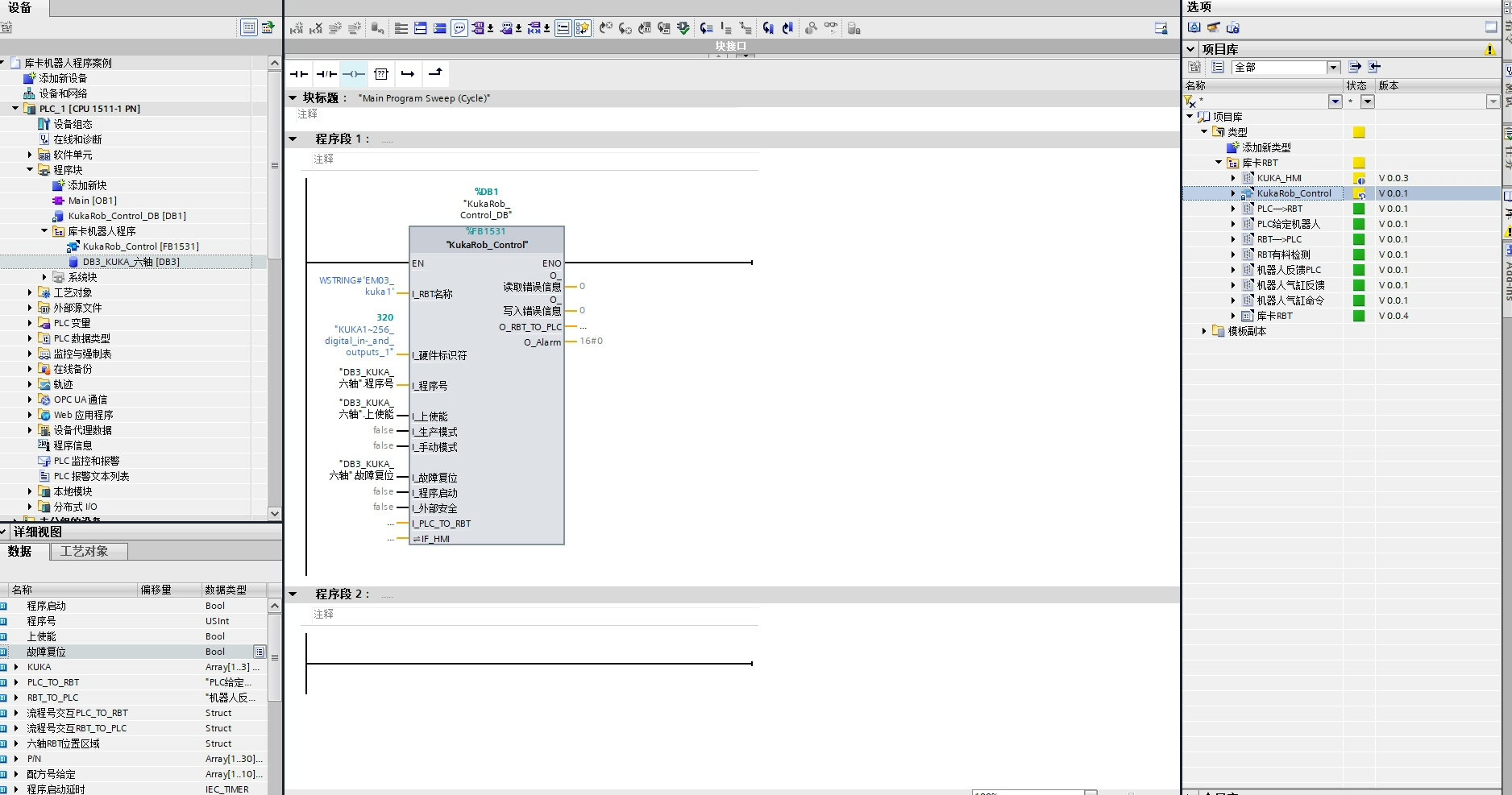

PLC端搞个周期性发送的结构体：

// PLC发送数据结构
TYPE KUKA_TO_PLC :
STRUCT
    RunningMode   : BYTE;     // 运行模式选择
    EmergencyStop : Bool;     // 急停信号
    SpeedOverride : REAL;     // 速度倍率
    TargetPosX    : DINT;     // 目标坐标X
END_STRUCT
END_TYPE

机器人端对应的接收程序：

; KRL接收处理程序
DEF PN_Input_Processing()
    INT  iMode = B_TO_DI(PN_ADAT[1])   ; 取运行模式字节
    REAL rSpeed = PN_ADAT[3]/100.0     ; 速度转换
    IF PN_ADAT[2] == TRUE THEN
        STOP 1                         ; 急停触发
    ENDIF
    $OV_PRO = rSpeed                   ; 速度倍率生效
END

注意这里用到了字节拆分和量纲转换，实测比直接用结构体映射可靠。遇到过浮点数传输异常的问题，后来改成定点数传输稳如狗。

调试翻车实录

上次在汽车焊装线遇到个奇葩问题：通讯时不时断线。用Wireshark抓包发现PLC疯狂发诊断请求，最后在机器人配置里把Profinet看门狗时间从默认2s改成5s，世界安静了。

资源大放送

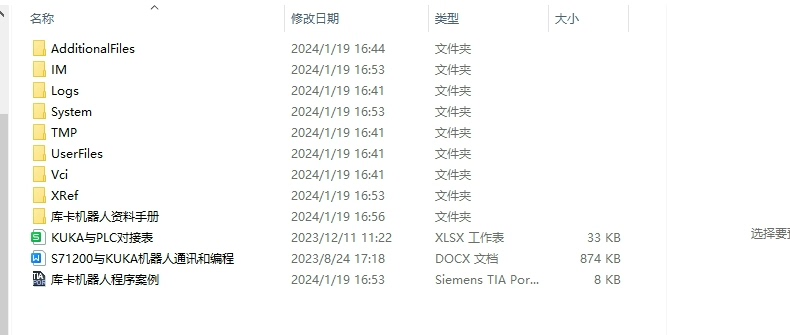

网盘里打包了：

• 验证过的GSDML文件（支持2019-2022年机型）
• 西门子TIA V16完整配置备份
• KUKA端XML配置文件模板
• 信号映射对照表（带注释版）
• 库卡Profinet官方手册（中文破解版）

需要的老铁评论区吼一声，源码和手册直接甩你脸上。下期预告：如何用Python同时撩拨机器人和PLC，玩点更刺激的跨平台操作。
