第1关：汉字国标码转区位码实验

相关概念

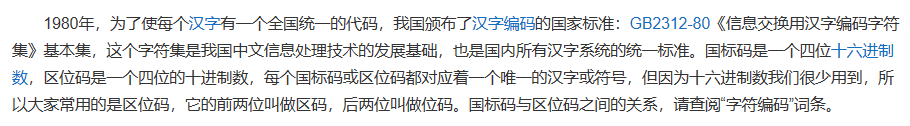

• 区位码

• 国标码

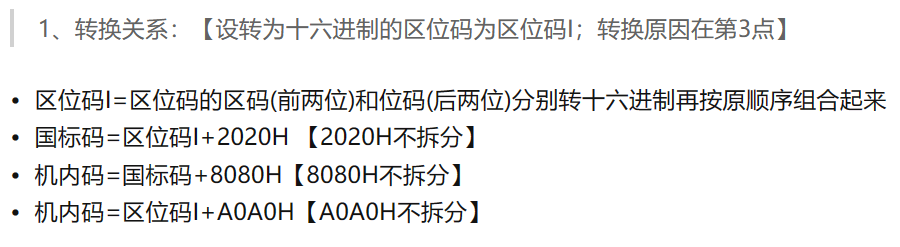

• 国标码和区位码之间的转换

已知 国标码=区位码（十六进制）+2020H
区位码=国标码（十六进制）- 2020H
= (需要使用加法器所以需要转换为补码的形式) 国标码（十六进制）+ (FFFF-2020H+0001H) 取反加1
=国标码（十六进制）+ dfe0H

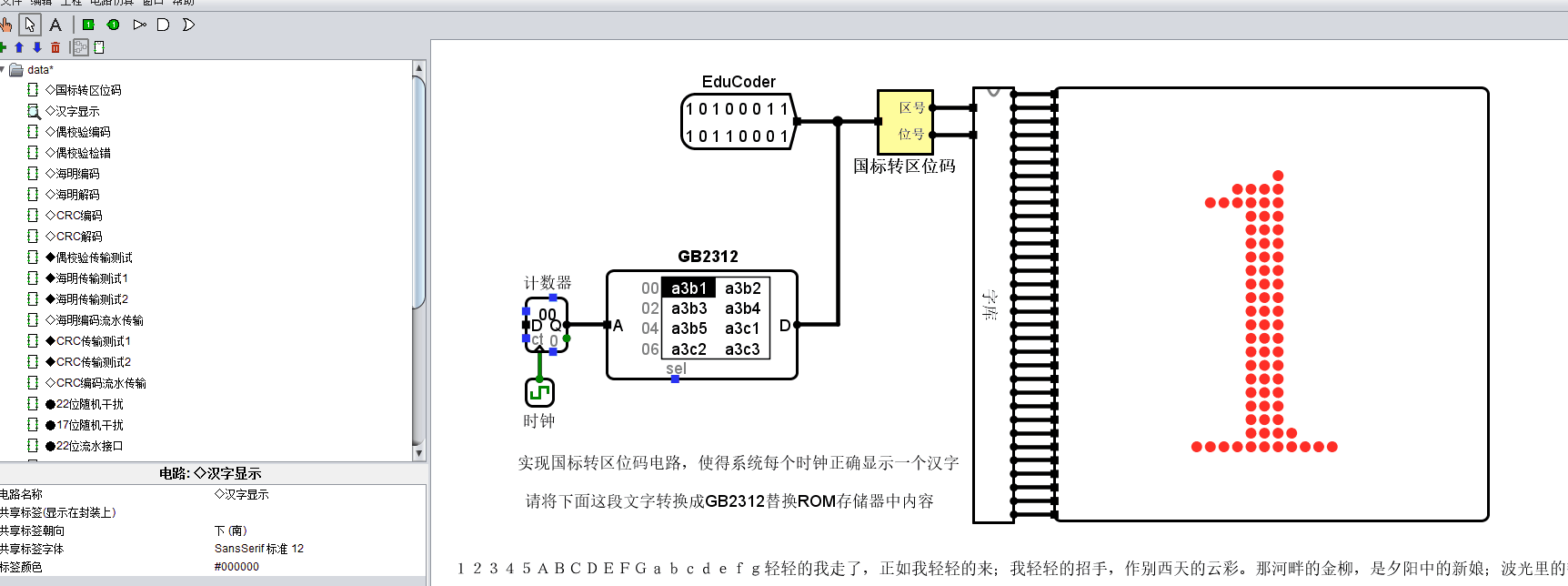

实际操作

注意：根据视频中的指向，观察参数是否一致

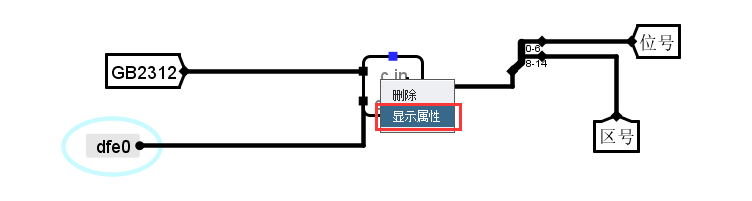

需要注意的是，如果数据位宽不同，可以右击显示属性，将其修改(其他组件有所不同的都可以试试

将data.circ文件以记事本打开。将其中的内容全选复制粘贴到头歌即可(头歌上面的代码删掉)

第2关：汉字机内码获取实验

汉字机内码获取方式

• 转换网站
• 自己运行程序

#include<stdio.h>
#include<string.h>
int main()
{
    unsigned char temp[]="１２３４５ＡＢＣＤＥＦＧａｂｃｄｅｆｇ轻轻的我走了，正如我轻轻的来；我轻轻的招手，作别西天的云彩。那河畔的金柳，是夕阳中的新娘；波光里的艳影，在我的心头荡漾。";

for (int i=0;i<strlen((const char *)temp);i++)
    {
        printf("%x",temp[i]);
        if (i%2) printf(" ");
    }
}

实际操作

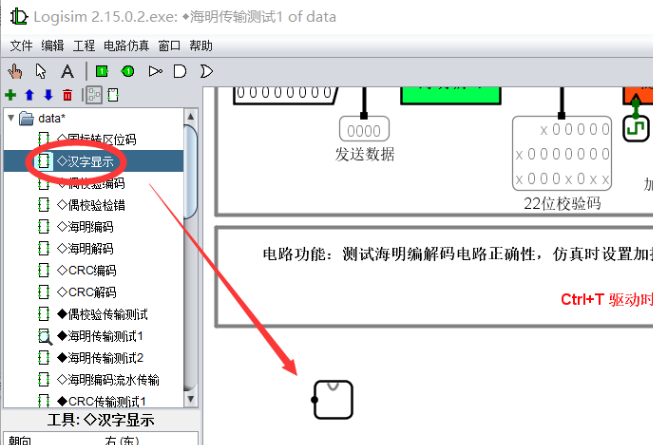

1. 将汉字显示拖出来

2. 右击图标查看汉字显示

3. 将之前获取的码的结果结果复制到

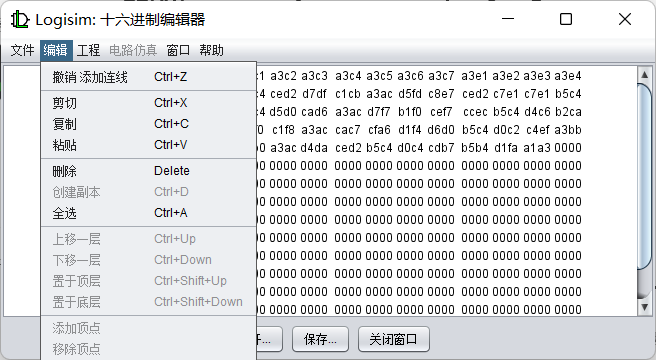

4. 方式：右击编辑存储内容

5. 根据页面粘贴数据即可

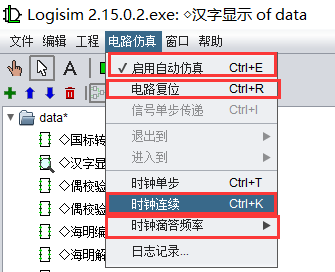

6. 然后点击电路仿真，点击时钟连续，每次测试前都要点击电路复位，时钟滴答频率可以修改(字符跳动的速度)

7. 最后的效果如下

8. 将data.circ文件以记事本打开，将其中的内容全选复制粘贴到头歌即可(头歌上面的代码删掉)

第3关：偶校验编码设计

相关概念

奇偶校验码是通过增加一位检验位来使编码中取值为1的位数总是为奇数或者为偶数。

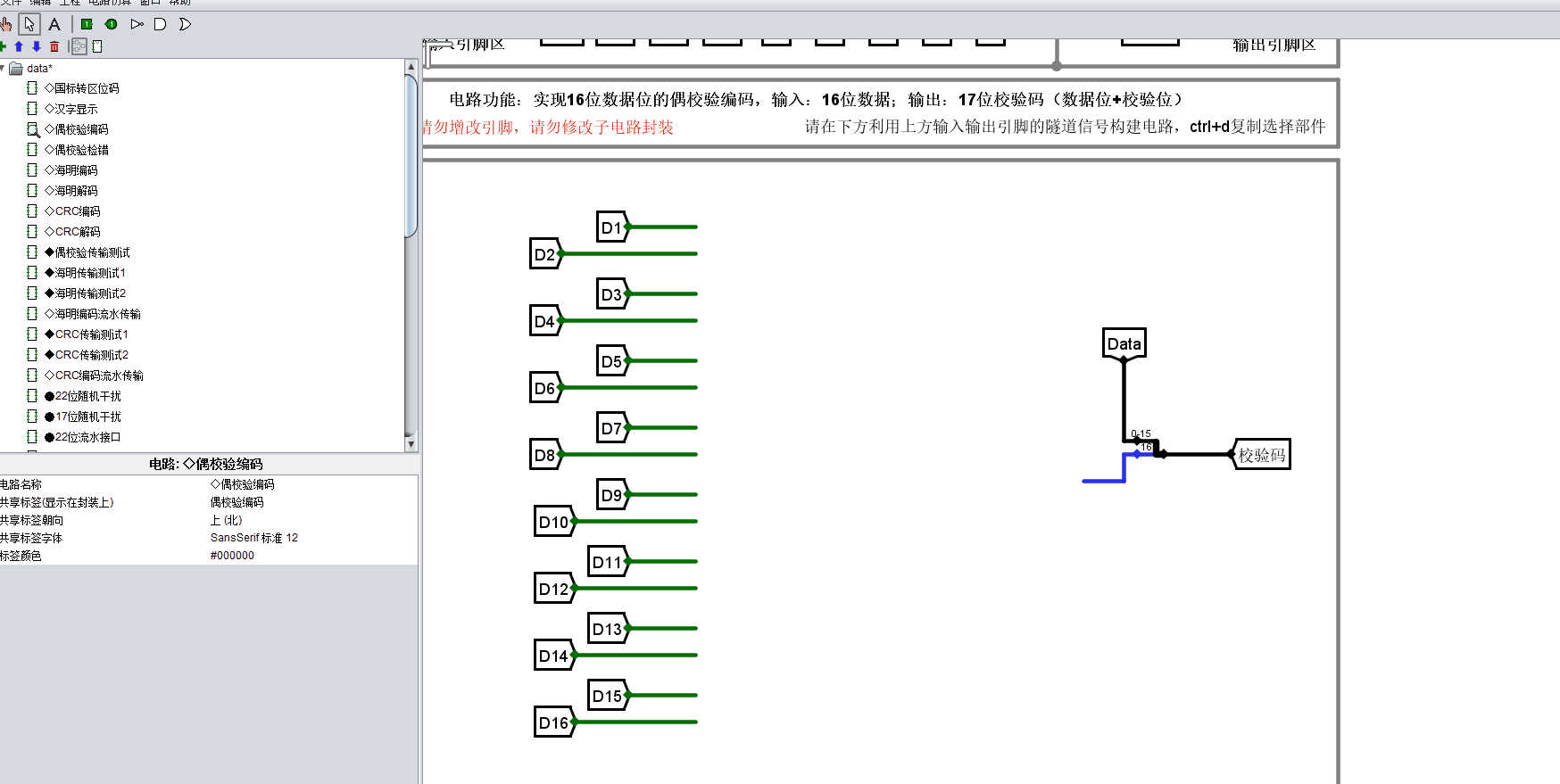

实际操作

1. 如下所示，注意将异或门的引脚修改为16

2. 将data.circ文件以记事本打开。将其中的内容全选复制粘贴到头歌即可(头歌上面的代码删掉)
3. 后面由于操作相似就不再录视频

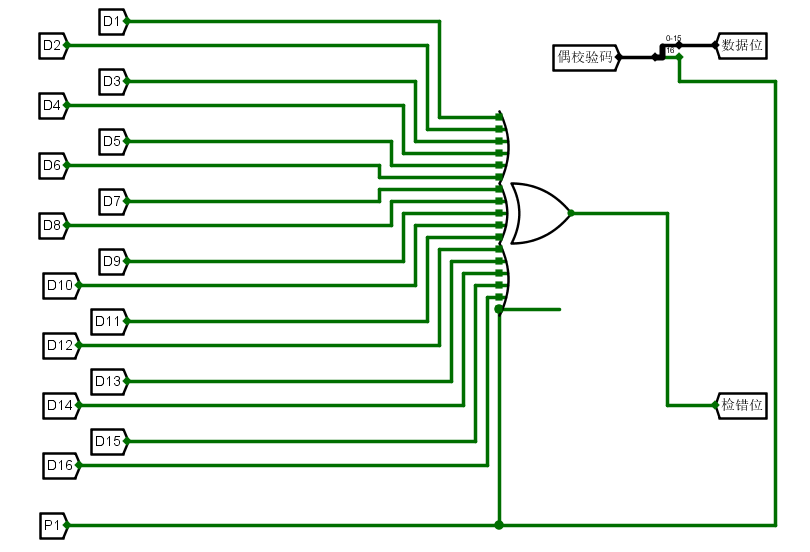

第4关：偶校验解码电路设计

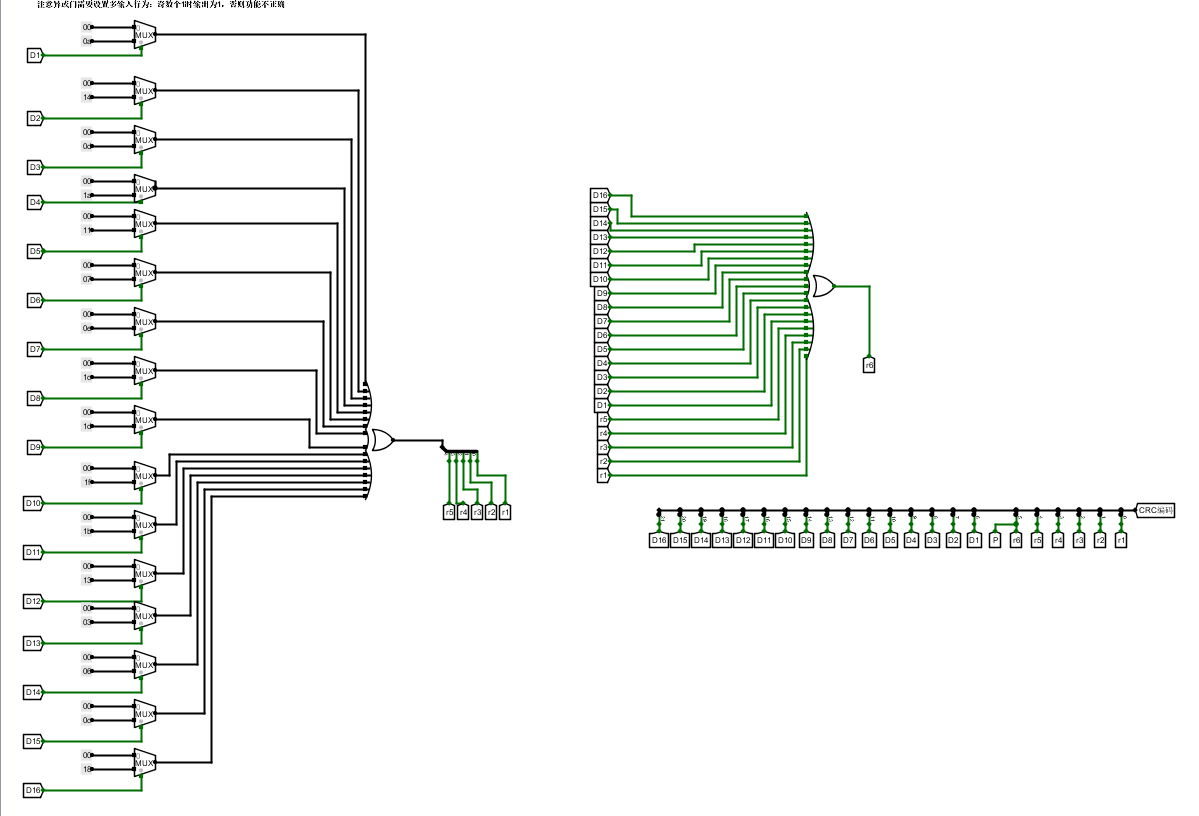

和上面一样可以只用一个异或门也可以使用多个，图按照下面画即可

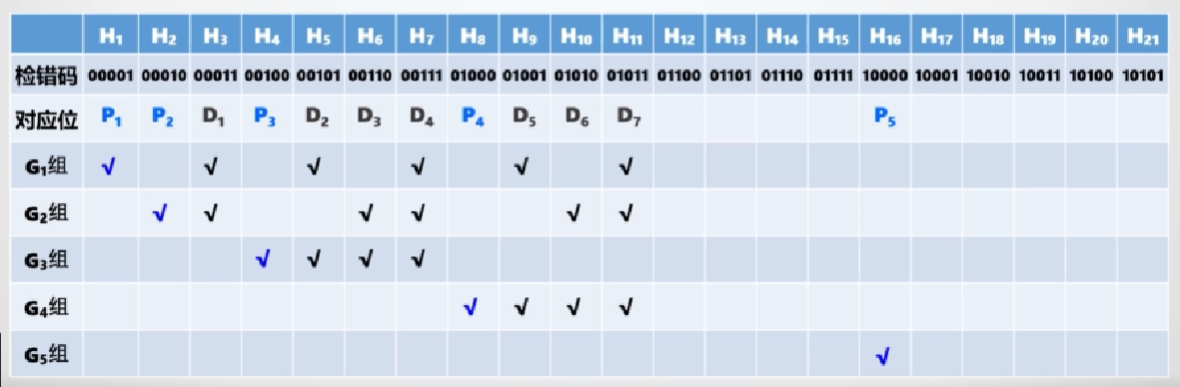

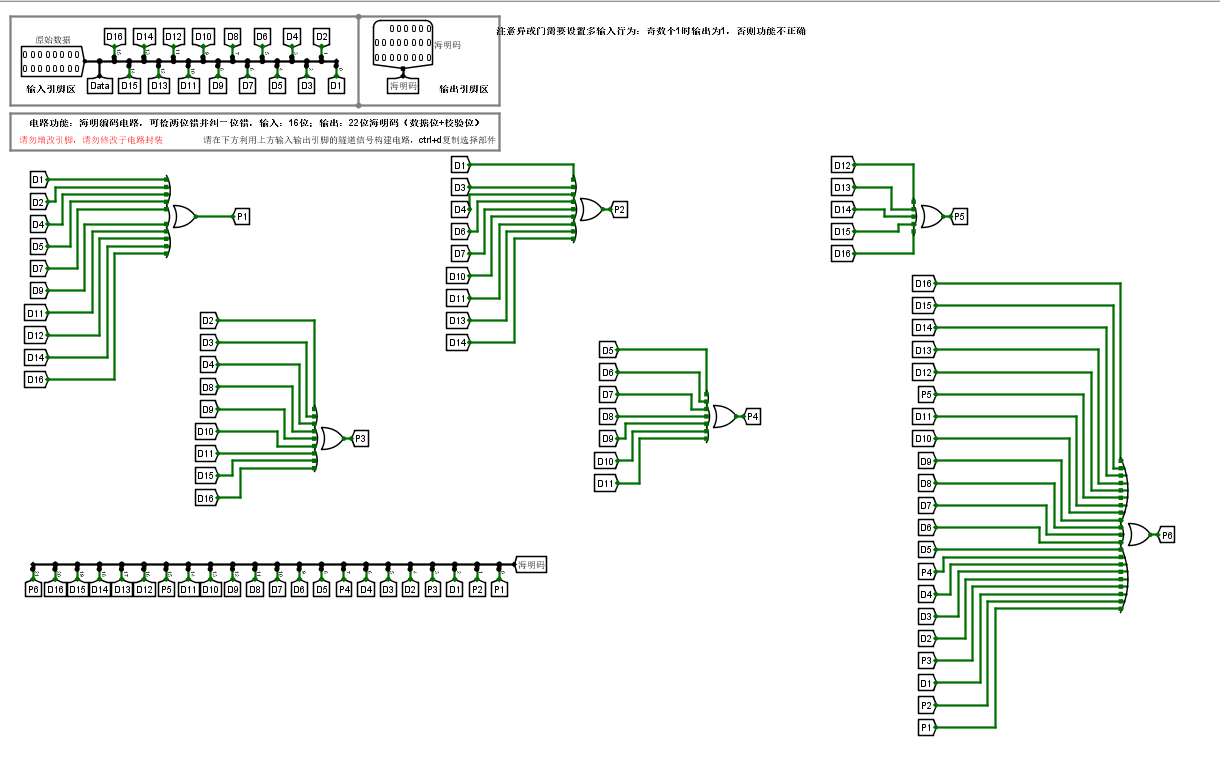

第5关：16位海明编码电路设计

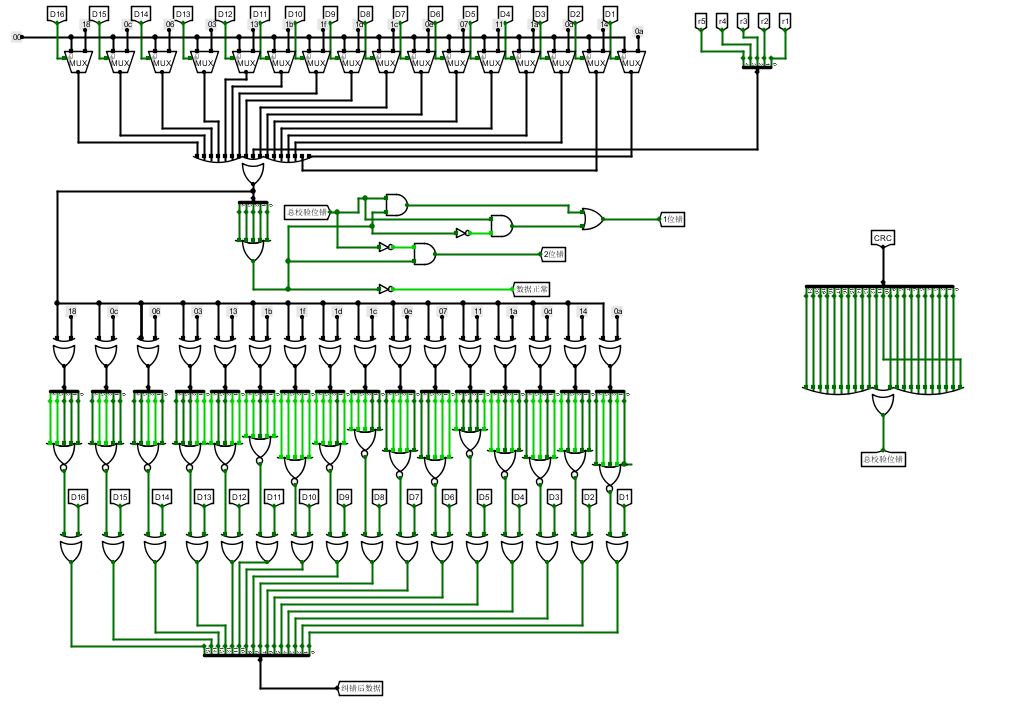

第6关：16位海明解码电路设计

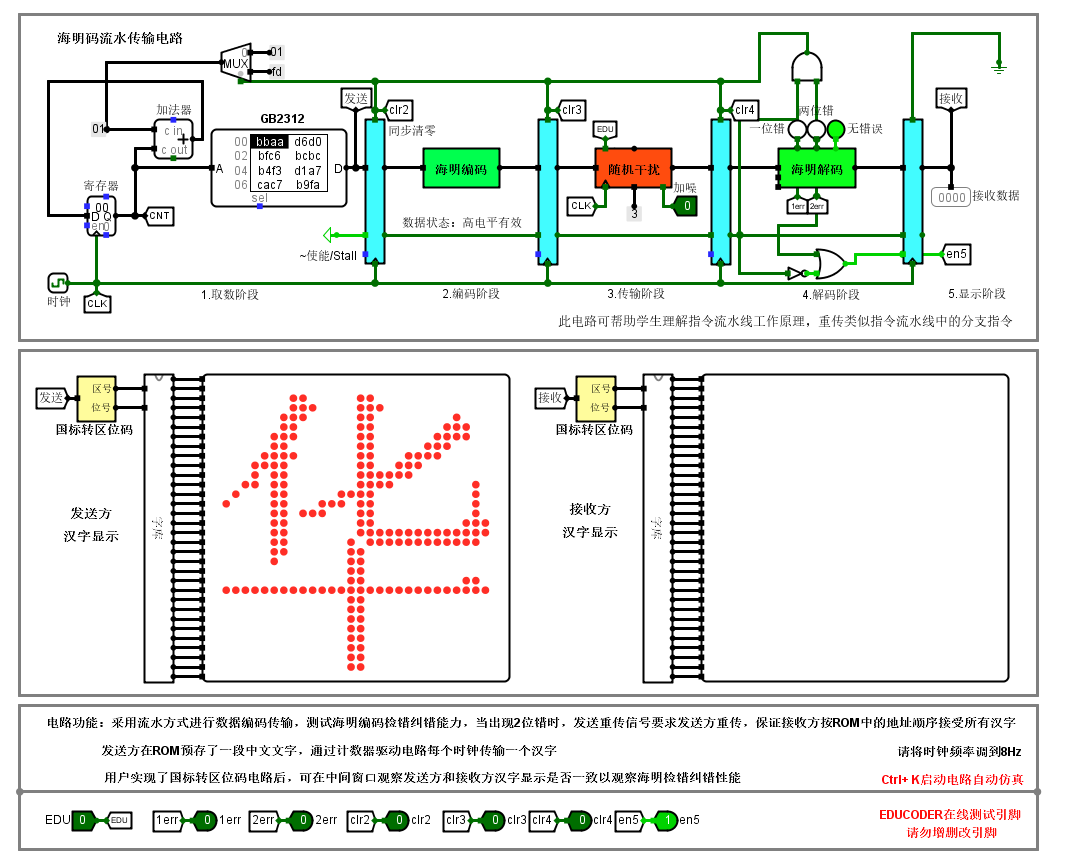

第7关：海明编码流水传输实验

第8关：16位CRC并行编解码电路设计

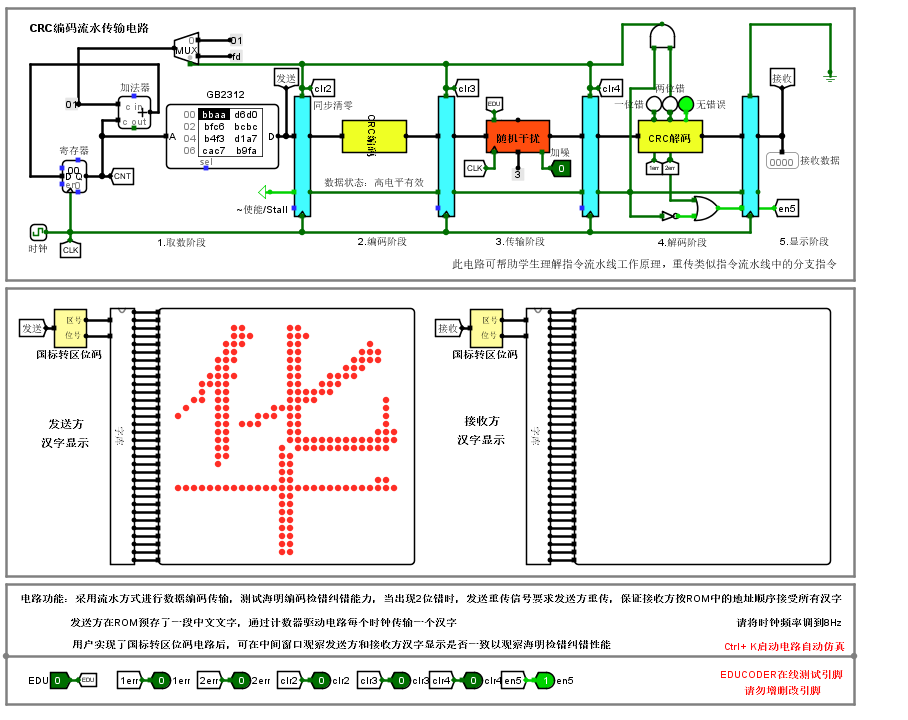

第9关：CRC编码流水传输实验
