打开Simulink库浏览器的时候，突然发现Simscape Multibody的图标在角落里发光——这不就是为Delta机器人量身定制的工具么！作为典型的并联结构，Delta机器人那三组平行四边形支链总让我想起蜘蛛的机械腿，今天就带大家用MATLAB把这货的运动轨迹给整明白。

先搭个基础框架试试水。在Simulink里拖出三个Revolute关节模块，Y型基座用刚体模块画个等边三角形。关键是要设置好运动链的连接关系，这里有个坑要注意：并联机构的从动关节必须设置成被动模式。随手写的初始化参数脚本长这样：

L1 = 300; % 主动臂长度(mm)
L2 = 600; % 从动臂长度
base_radius = 150; % 基座半径
theta0 = [0, 120, 240]; % 三个驱动初始角度

运行后模型突然鬼畜抽搐？别慌，八成是关节坐标系轴向没对齐。Simscape的坐标系遵循右手定则，用transform sensor模块可视化坐标轴方向，调整基座旋转角度直到三组支链呈120度对称分布。

MATLAB仿真 delta并联机器人 simulink/simscape仿真 正逆运动学

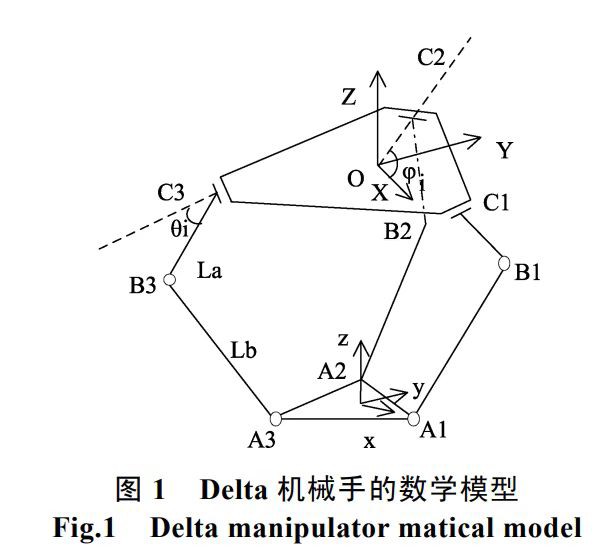

逆运动学咱们用几何法暴力破解。当末端执行器位置给定时，每个驱动臂的旋转角度θ可通过空间几何关系计算。核心代码段长这样：

function theta = inverse_kinematics(xyz)
    R = base_radius - 50; % 动平台半径补偿
    for i = 1:3
        phi = theta0(i); % 第i个驱动臂初始相位角
        A = [R*cosd(phi), R*sind(phi), 0]; % 驱动关节位置
        B = xyz + [R*cosd(phi), R*sind(phi), 0]; % 逆向投影
        AB = B - A;
        theta(i) = acosd( (L1^2 + norm(AB)^2 - L2^2) / (2*L1*norm(AB)) );
    end
end

这里用到了余弦定理构建三角形，注意处理关节角度象限问题。当末端位置超出工作空间时，解算会出现虚数，这时候得加个try-catch防止模型崩掉。

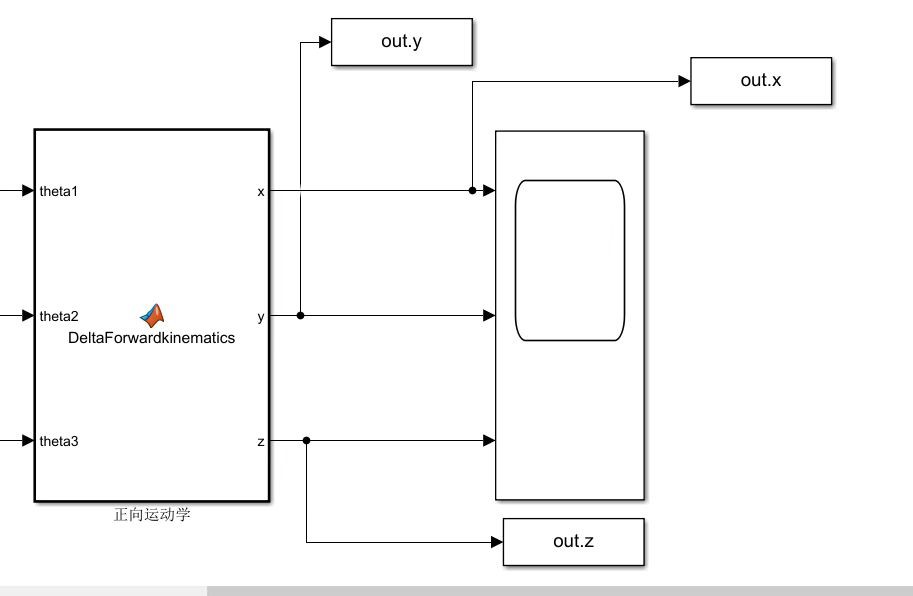

正运动学就得上数值解法了。把三个驱动角度θ作为输入，建立方程组用牛顿迭代法求解末端坐标。在Simulink里封装成函数块时，记得设置最大迭代次数防止死循环：

function xyz = forward_kinematics(theta)
    max_iter = 50;
    tol = 1e-3;
    xyz_guess = [0,0,-800]; % 初始猜测位置
    for k = 1:max_iter
        f = residual(xyz_guess, theta); % 残差计算
        if norm(f) < tol
            break;
        end
        J = jacobian(xyz_guess); % 数值求导计算雅可比矩阵
        xyz_guess = xyz_guess - (J\f)';
    end
    xyz = xyz_guess;
end

雅可比矩阵用中心差分法近似，步长设1e-5比较稳妥。仿真时出现过几次姿态翻转，后来发现是迭代初值选取不当导致，加个高度约束就老实了。

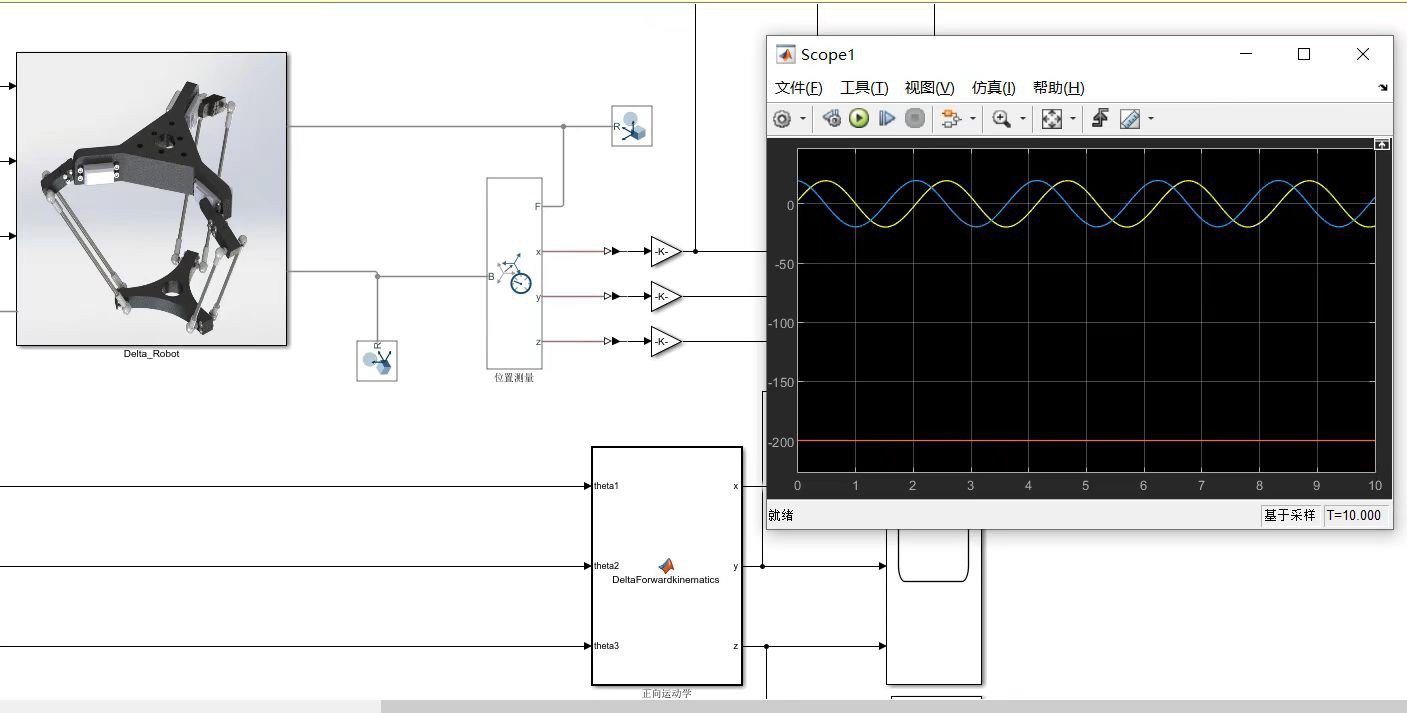

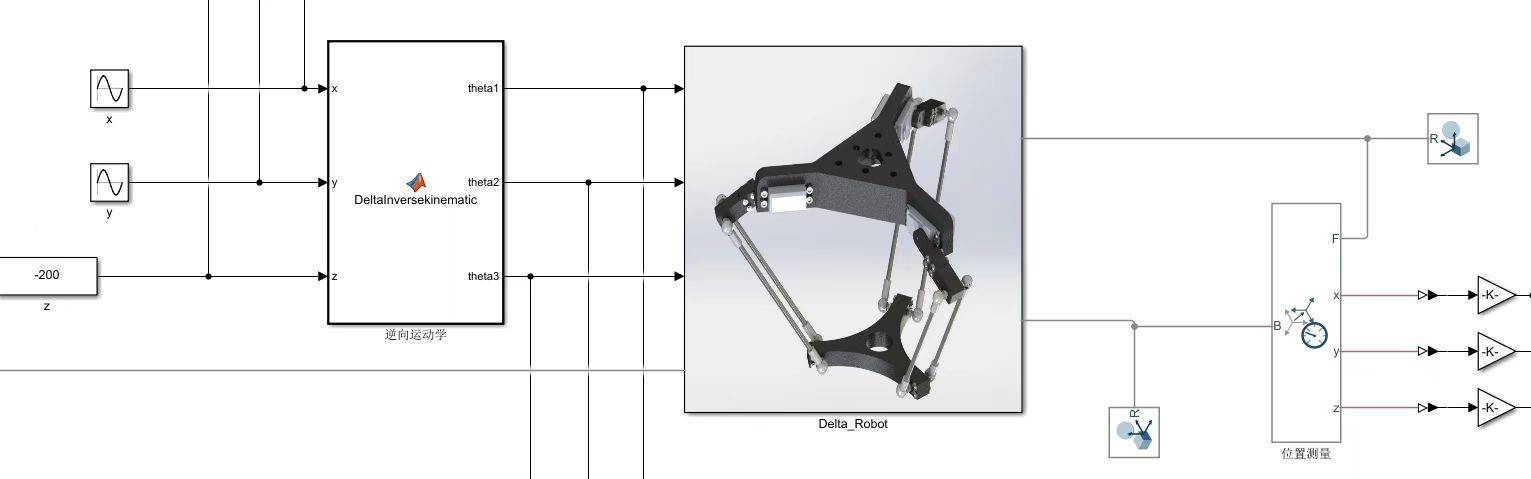

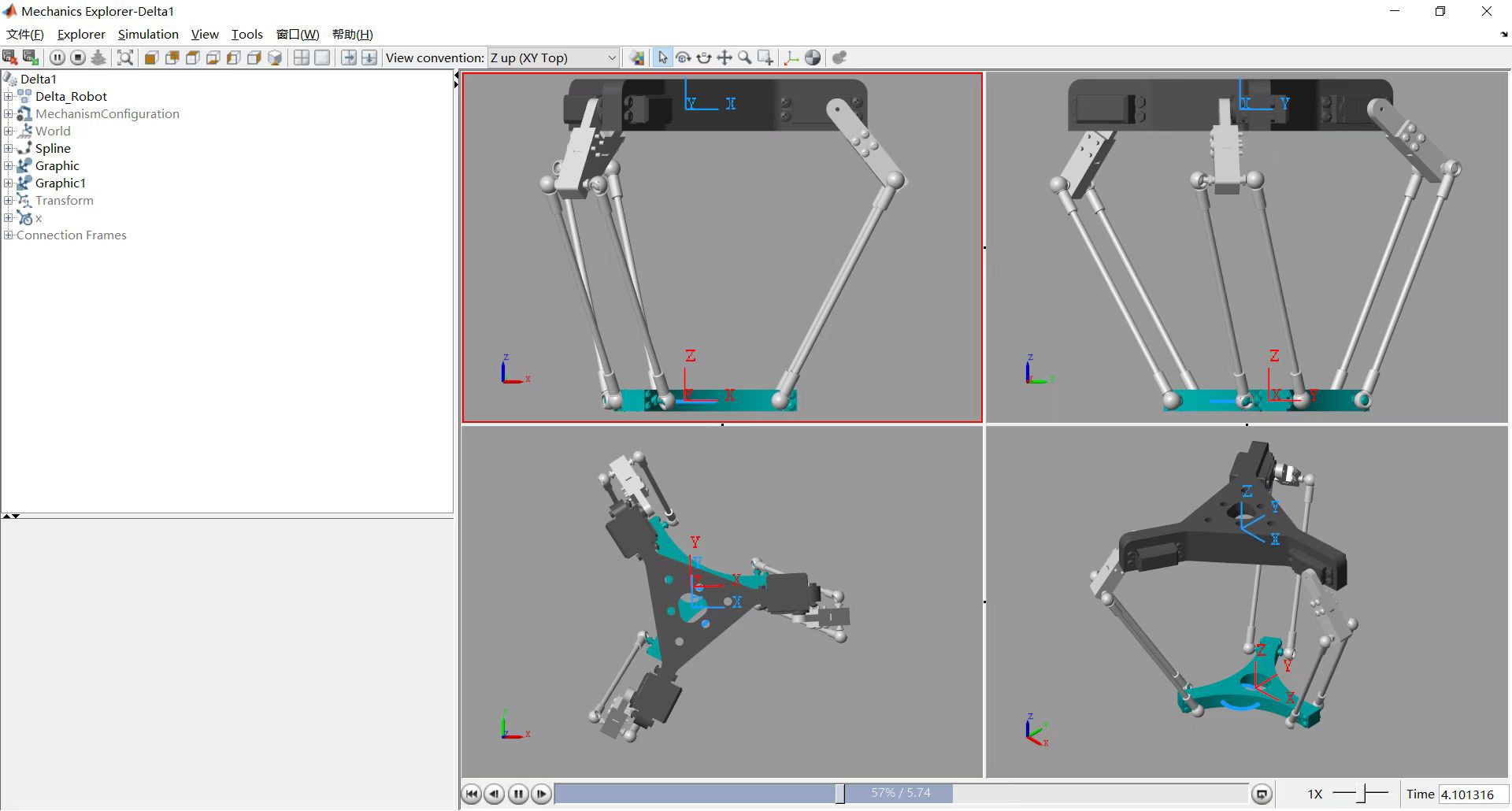

最后在Simulink里把正逆运动学模块和Simscape物理模型接成闭环。跑个圆形轨迹测试，看到三个红色支链丝滑舞动的那一刻——嚯，这可比网上那些只会摆拍的演示视频带劲多了！不过物理引擎有时候会让模型轻微抖动，把求解器换成ode23t，步长调到0.001秒，立马稳如老狗。
