三、应用参考

3.1、工作状态

CH9350L 上位机模式和下位机模式分别支持5 种工作状态。默认为状态0，当上位机模式与下
位机模式通信成功之后，则工作在状态1，状态2，状态3 或状态4 可通过配置引脚来实现，参考
7.1.6说明。5种工作状态区别如下：

（1）上位机模式

状态0为上电默认工作状态，模拟键鼠复合设备；
状态1为CH9350L 成对使用，模拟的设备取决于下位机端所连接的USB键鼠类HID设备；
状态2支持VID/PID修改，模拟键盘和鼠标复合设备；
状态3支持VID/PID修改，模拟键盘和鼠标复合设备，且为绝对位移鼠标；
状态4支持VID/PID修改，模拟键盘、鼠标和HID digitizers 复合设备，可与下位机状态3、
状态4成对使用。

（2）下位机模式

状态0为上电默认工作状态，可操作两个USB键鼠类HID设备；
状态1为CH9350L 成对使用，支持键盘、鼠标、多媒体和扫描枪等HID类设备；
状态2只支持标准的键盘和鼠标（相对位移），不支持多媒体等其他HID 类设备；
状态3只支持标准的键盘和鼠标，不支持多媒体等其他HID 类设备；
状态4只支持标准的键盘和鼠标，不支持多媒体等其他HID 类设备。

3.1.1、状态0

上电默认工作状态，单独使用时则会一直工作在该状态，部分命令需要应答数据，具体参考7.4
章节的通讯协议部分说明。当CH9350L 成对使用通讯成功之后则进入状态1。
上位机：模拟键盘鼠标复合设备。可接收的有效键值帧中的键值部分参考状态2 中的协议。该
状态下收到状态请求帧会发送状态应答帧。
下位机：可操作两个USB接口的键鼠类设备，该状态下会发送状态请求帧。

3.1.2、状态1

CH9350L 成对使用则由状态0 切换至状态1，该模式多用于KM 延长。
上位机：模拟键鼠类HID复合设备，设备类型取决于下位机所连接设备。该状态下收到状态请
求帧会发送状态应答帧。
下位机：可操作两个USB接口的键鼠类设备。该状态下会发送状态通讯帧，设备连接帧，有效
键值帧，复位延迟命令和状态改变命令。

3.1.3、状态2

芯片4 脚为低电平且5 脚为高电平则会进入该状态。可用于KM 延长、切换、共享等功能，该
状态下不支持多媒体功能键。
上位机：该状态下收到状态改变命令则会发送状态应答帧，模拟键盘和鼠标复合设备，鼠标为
相对鼠标，键盘为BIOS协议下标准键盘。
下位机：该状态下会发送有效键值帧，状态改变命令，可以连接一对USB 键盘、鼠标设备。

3.1.4、状态3

芯片5 脚为低电平且4 脚为高电平则会进入该状态。可用于KM 延长、切换、共享等功能，该
状态下不支持多媒体功能键。
上位机：该状态下收到状态改变命令则会发送状态应答帧，模拟键盘和鼠标复合设备，鼠标为
绝对鼠标，键盘为BIOS协议下标准键盘。
下位机：该状态下会发送有效键值帧，状态改变命令，可以连接一对USB 键盘、鼠标设备。

3.1.5、状态4

芯片5 脚为低电平且4 脚为低电平则会进入该状态。可用于KM 延长、切换、同步、扩展屏及
多主机鼠标串屏等功能，该状态下不支持多媒体功能键，少部分键盘鼠标存在兼容性问题。
上位机：该状态下收到状态改变命令则会发送状态应答帧，模拟键盘、鼠标和HID digitizers
复合设备，键盘为BIOS协议下标准键盘，HID digitizers为绝对位移。
下位机：该状态下会发送有效键值帧，状态改变命令，可以连接一对USB 键盘、鼠标设备。
备注：注意部分系统不支持HID digitizers设备。

3.2 通讯协议

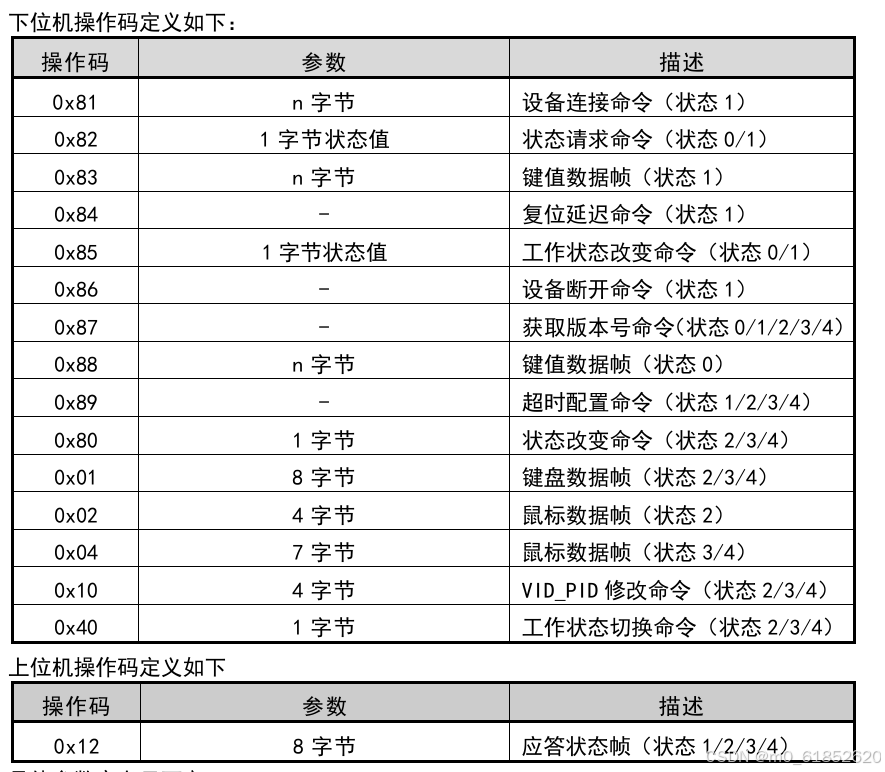

通信命令帧格式只有一种，包含数据帧、命令帧、状态帧。它由帧头、操作码和参数组成。

3.2.1 状态0/1下的命令

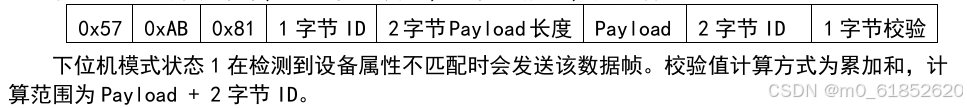

（1）设备连接命令，由下位机发送，上位机接收，无应答。

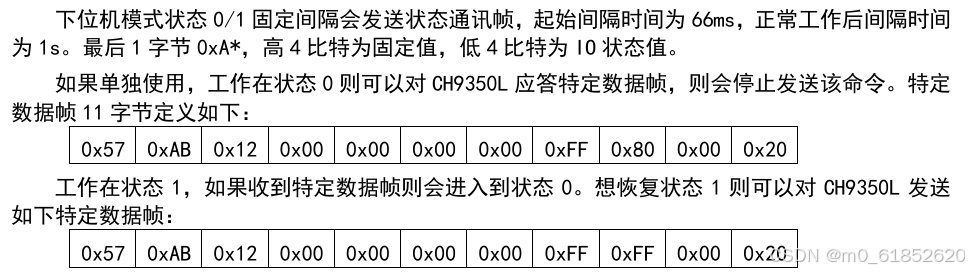

（2）状态请求指令，由下位机发送，上位机接收，无应答。

（3）复位延迟命令， 由下位机发送，上位机接收，无应答。

          0x57  0xAB  0x84

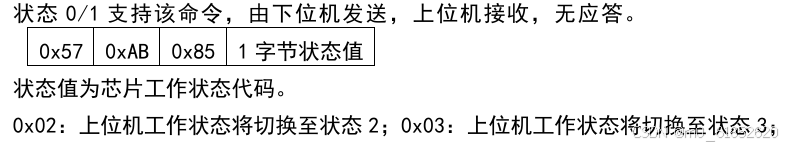

（4）工作状态改变命令，由下位机发送，上位机接收，无应答。

（5）设备断开指令， 由下位机发送，上位机接收，无应答。

          0x57  0xAB  0x84

3.2.2 状态2、3、4下的命令

（1）状态改变命令，由下位机发送，上位机接收，有应答。

          0x57  0xAB  0x80  1字节状态值

        状态值低4比特为report ID值，高4比特为IO0/IO1状态值。

（2）上位机端工作状态切换命令

          0x57  0xAB  0x40  1字节状态值

        状态值为芯片工作状态代码，用于切换上位机端的工作状态。例如：当前工作在状态 3，可发 送该命令并指定状态值为4，则会切换工作状态4。

（3）VID_PID修改命令

          0x57  0xAB  0x10 2字节VID  2字节PID

3.3 数据帧

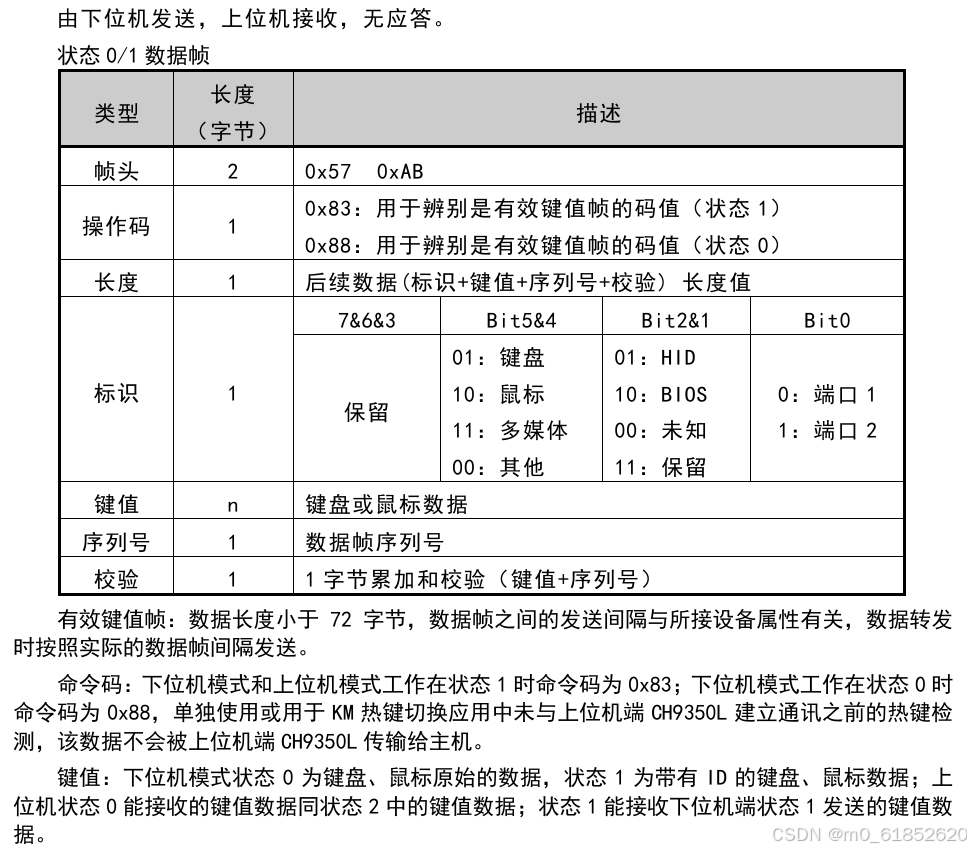

3.3.1 状态0/1数据帧

 3.3.2 状态2/3/4数据帧

帧头：0x57 0xAB

操作码:  0x01:键盘（状态2/3/4）

              0x02:相对位移鼠标（状态2）

              0x04:绝对位移鼠标（状态3/4）

键值：键盘或者鼠标数据

具体的键盘键值对应表可以私信联系我。

四、应用

应用于工业控制、地铁站视频、安防监控、楼宇大屏、商场广告、数字看板、可视传媒教学、 数字KVM、电脑远程管理等领域。

很多人会问USB扫码枪扫出来的数据是什么，其实USB扫码枪就是类似键盘一样的HID设备，其输出的内容就是键盘键值的组合，具体可以私信联系，有具体文档参考。
