概述

本项目作者为姜春波，和波哥面对面请上B站回看上期访谈节目！

本篇文章将分为1、2两篇连载，第2篇将对本项目的“具体实现”方法展开描述！

背景：现有及新建五星供电所安装了很多智能设备，例如光伏储能，中央空调，智能照明，智能窗帘，楼宇种植，门禁系统等等。各个分系统接口不一，并且没有一个统一的接口或平台，该项目主要解决这个问题，并且有一些特殊需求，如载波通讯，及缺相漏电监测等等。

查看视频演示请长按扫描下方二维码

开源地址：

https://gitee.com/JiangShiFu/RT-Thread-Project/tree/master

01

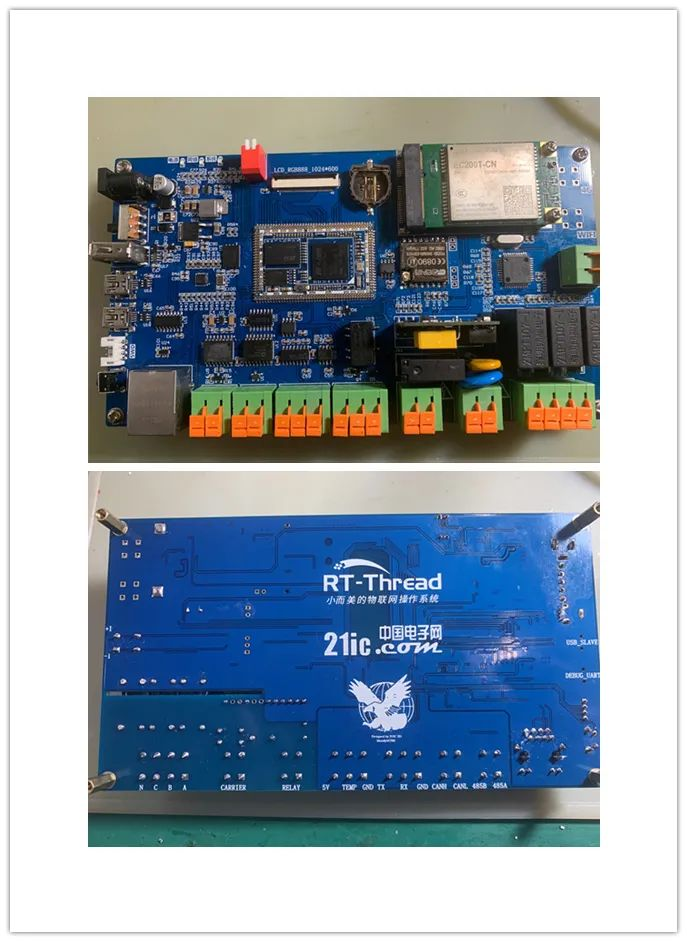

硬件方案:

主控采用STM32F767IGT6,外部扩展32位SDRAM。

外部接口包括：

• 一个10/100M网口

• 一个RS485接口

• 一个CAN接口

• 一个RS232接口

• 一个载波通讯接口

• 一个继电器开关量接口

• 三个交流电压测量接口

• 一个漏电监测接口

• 一个TYPEA-USB接口

• 一个Micro-USB接口

• 一个温湿度测量接口

• 一路WIFI通讯

• 一路4G通讯

02

实现功能：

• Modbus-TCP对接光伏储能系统

• Modbus-RTU对接中央空调系统

• 测量安装环境温湿度

• 测量三相电压值

• 测量开关漏电值

• QPSI设备模拟U盘

• LCD显示分系统数据及采集数据

• 定时上传ucloud漏电值及远程控制停复电

03

内核部分：

• 线程间同步：信号量、互斥量

• 线程间通信：邮箱、消息队列

• 内存管理：memheap管理算法

• I/O 设备管理：PIN设备、SPI设备、UART设备、RTC设备、LCD设备、WATCH DOG 设备、SENSOR设备

• FINSH控制台

• 虚拟文件系统

• NETDEV网卡

• AT指令

• SAL 套接字抽象层

• UCLOUD软件包：ucloud_iot_sdk-latest

• AT设备软件包：at_device-latest

• LIBMODBUS软件包：libmodbus-latest

• OTA软件包：ota_downloader-latest

• 网络工具包：netutils-latest

• DHTxx软件包：dhtxx-latest

• EASYFLASH软件包：EasyFlash-latest

• FAL软件包：fal-latest

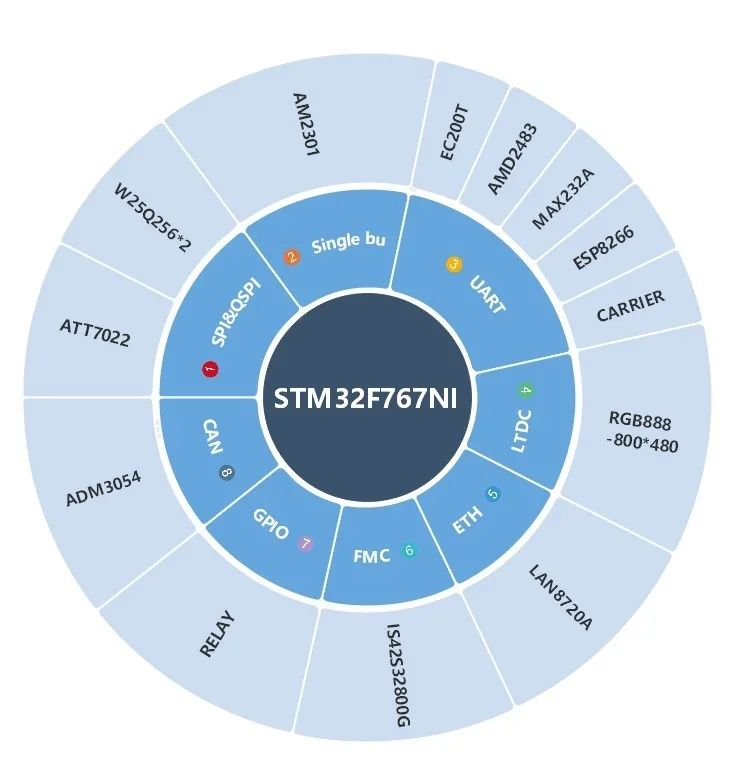

硬件框架

• ATT7022EU ：测量三相电压及漏电

• W25Q256 ：一片用于存放字库及图片另外一片存放固件下载、出厂固件、EASYFLASH使用等等

• AM2301：温湿度测量

• EC200T：4G通讯

• ADM2483：RS485通讯

• MAX232A：RS232通讯

• ESP8266：WIFI通讯

• LCD：RGB888,屏幕分辨率800*480

• IS42S32800G：32位SDRAM,32M

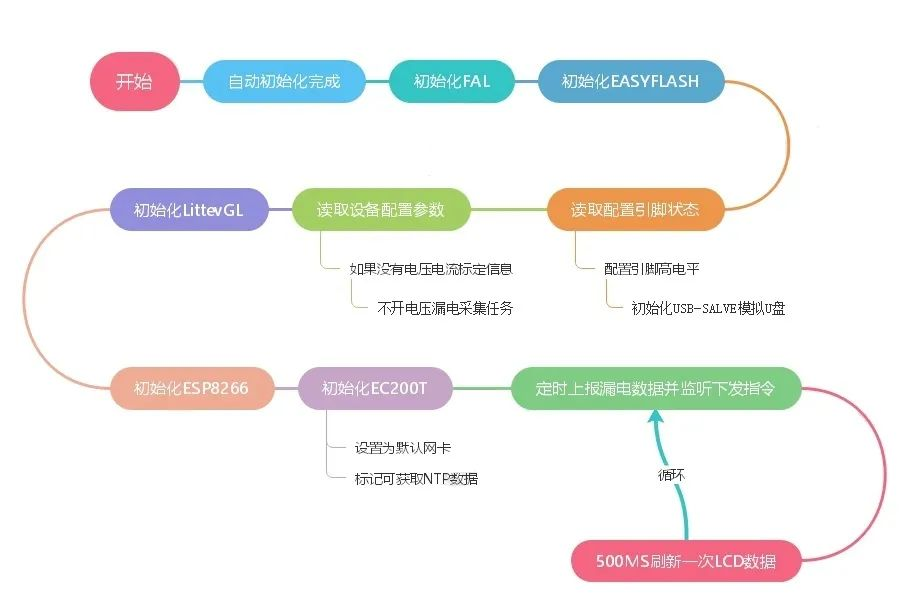

软件框架说明

软件模块说明

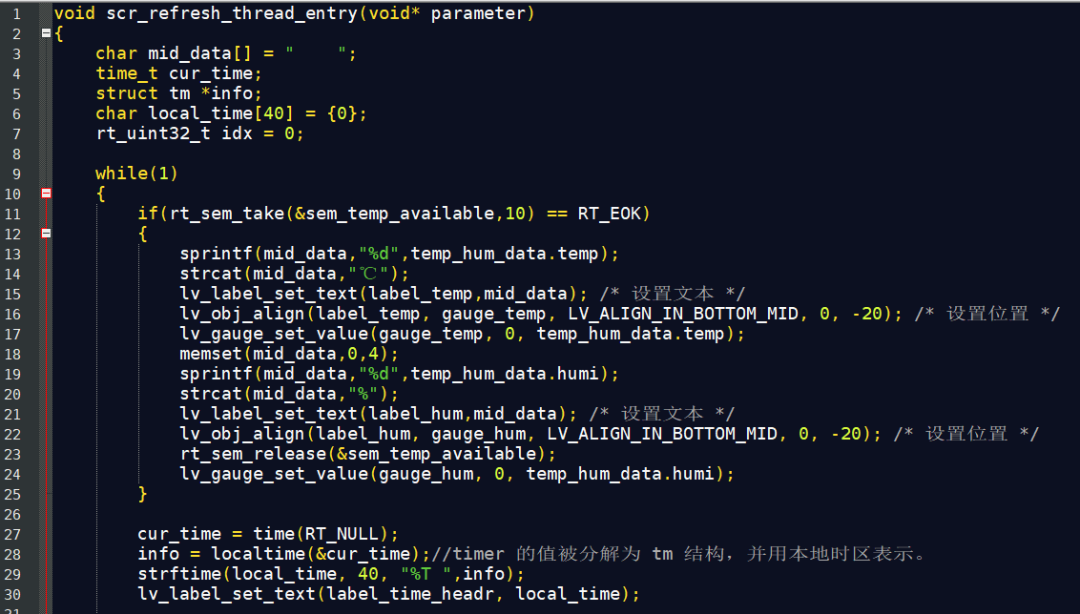

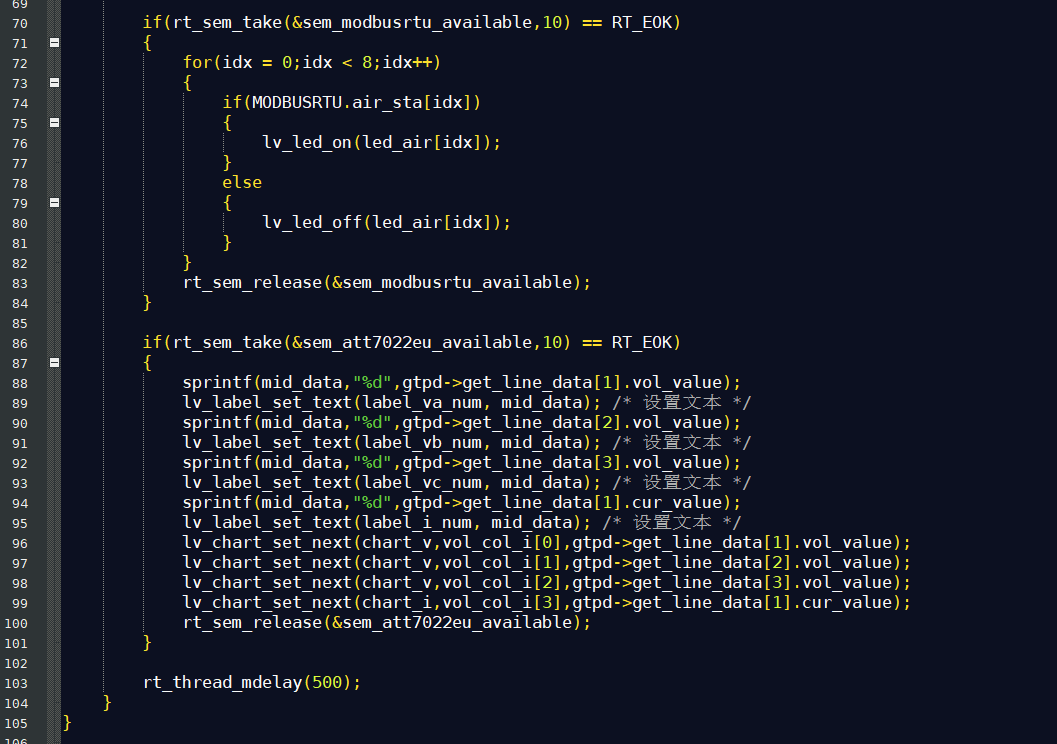

上图任务是最主要的一个任务，负责刷新屏幕的数据显示，其他采集任务和数据交互任务都有自己的信号量，刷新任务获取信号量等待10MS，成功后刷新对应区域。

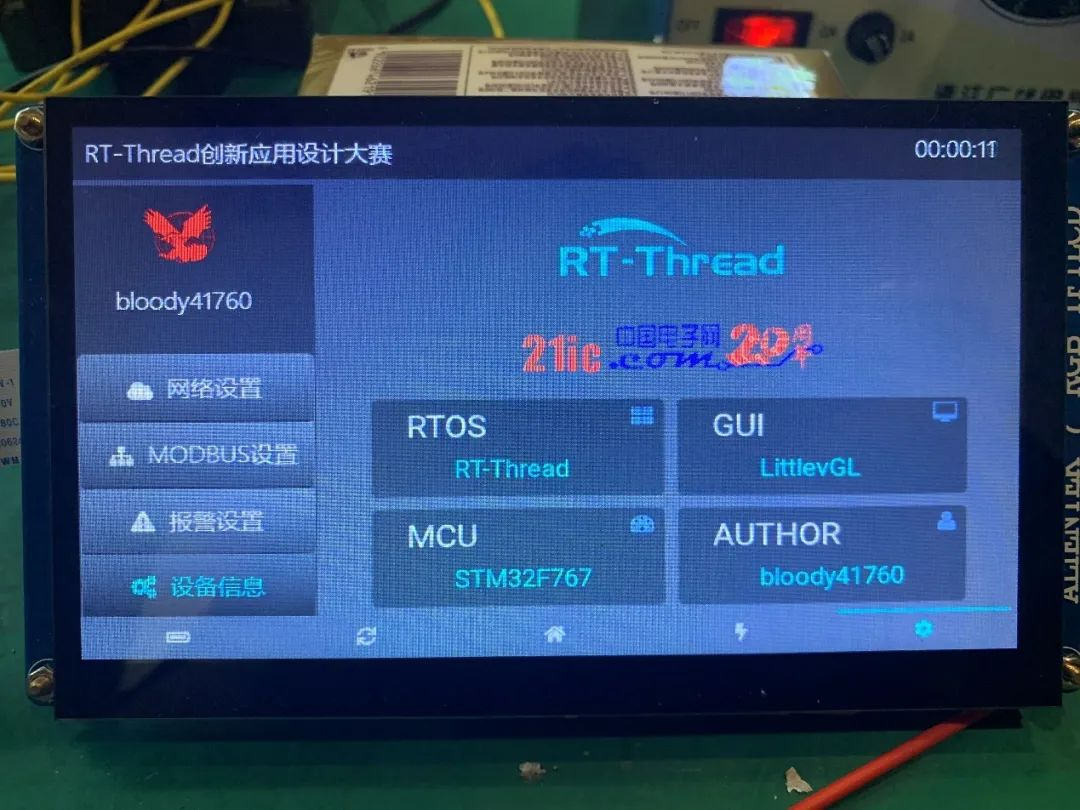

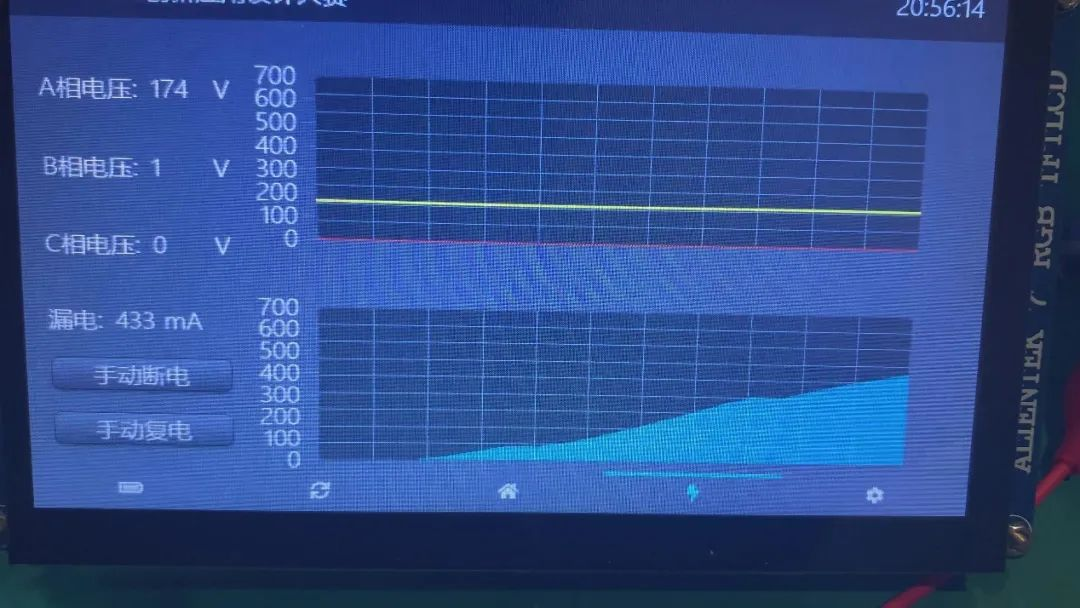

演示效果

---

---
