一、WAL 概述

*Write-Ahead Logging（预写式日志）是 He3DB实现事务持久性和崩溃恢复的核心机制。其基本思想是：在任何数据页被写入磁盘之前，必须先将对该页的修改记录到持久化的日志中。这一设计确保了即使在系统崩溃的情况下，已提交的事务也不会丢失，未提交的事务可以被正确回滚。

二、WAL 核心架构

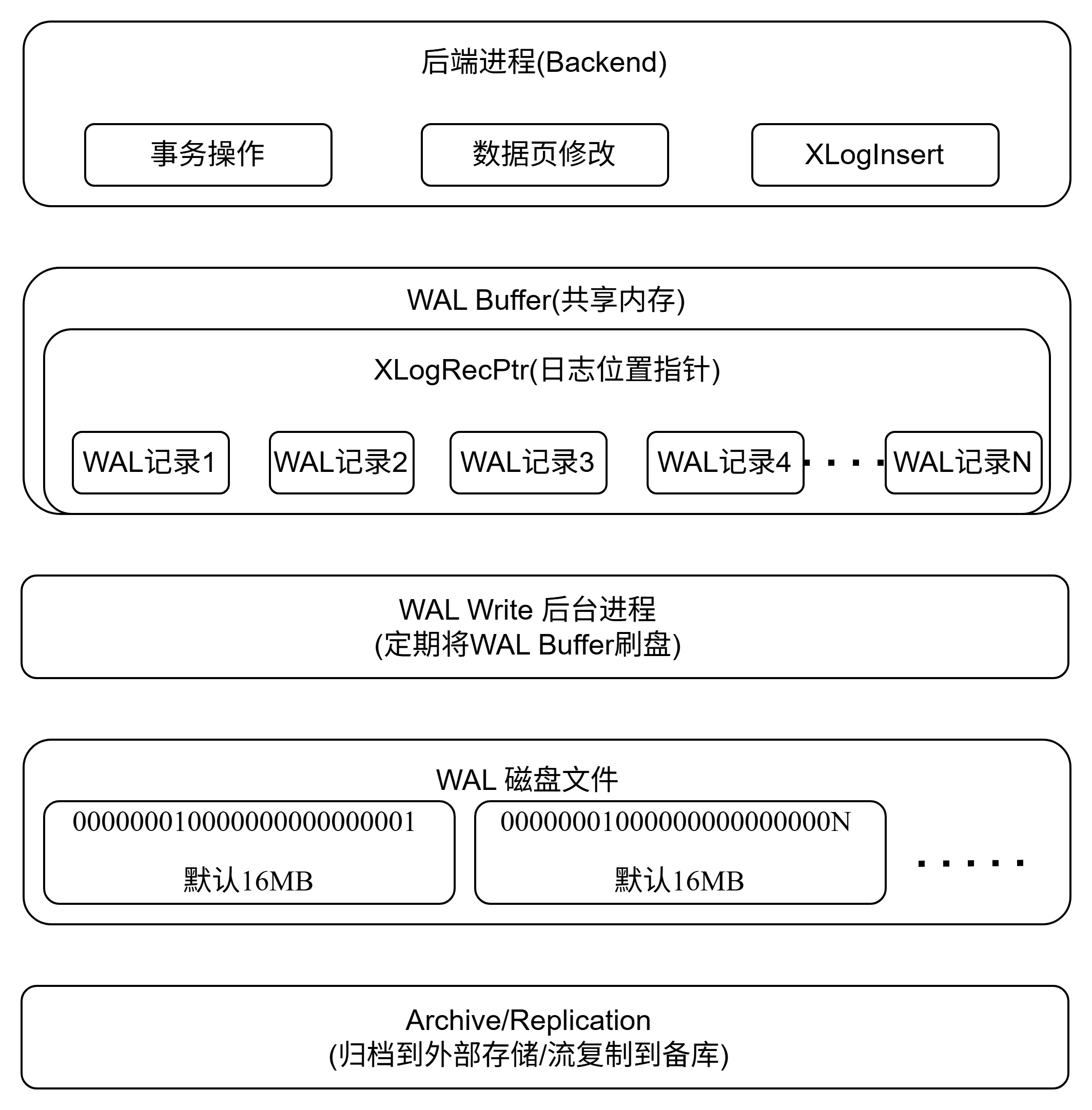

2.1 整体架构图

以下是 WAL 系统的整体架构示意图：

2.2 关键数据结构

2.2.1 XLogRecPtr（日志位置指针）

WAL 使用 64 位的 XLogRecPtr 来唯一标识每一条日志记录的位置。其结构包含：

• 时间线 ID（TimelineID）：标识数据库的历史分支，用于时间点恢复
• 日志段号（LogSegNo）：标识具体的 WAL 段文件
• 段内偏移（Offset）：记录在段文件中的具体位置

2.2.2 WAL 段文件

WAL 日志以固定大小的段文件（Segment）组织，默认大小为 16MB（可通过 --wal-segsize 编译时调整）。文件名格式为：

三、WAL 生成流程

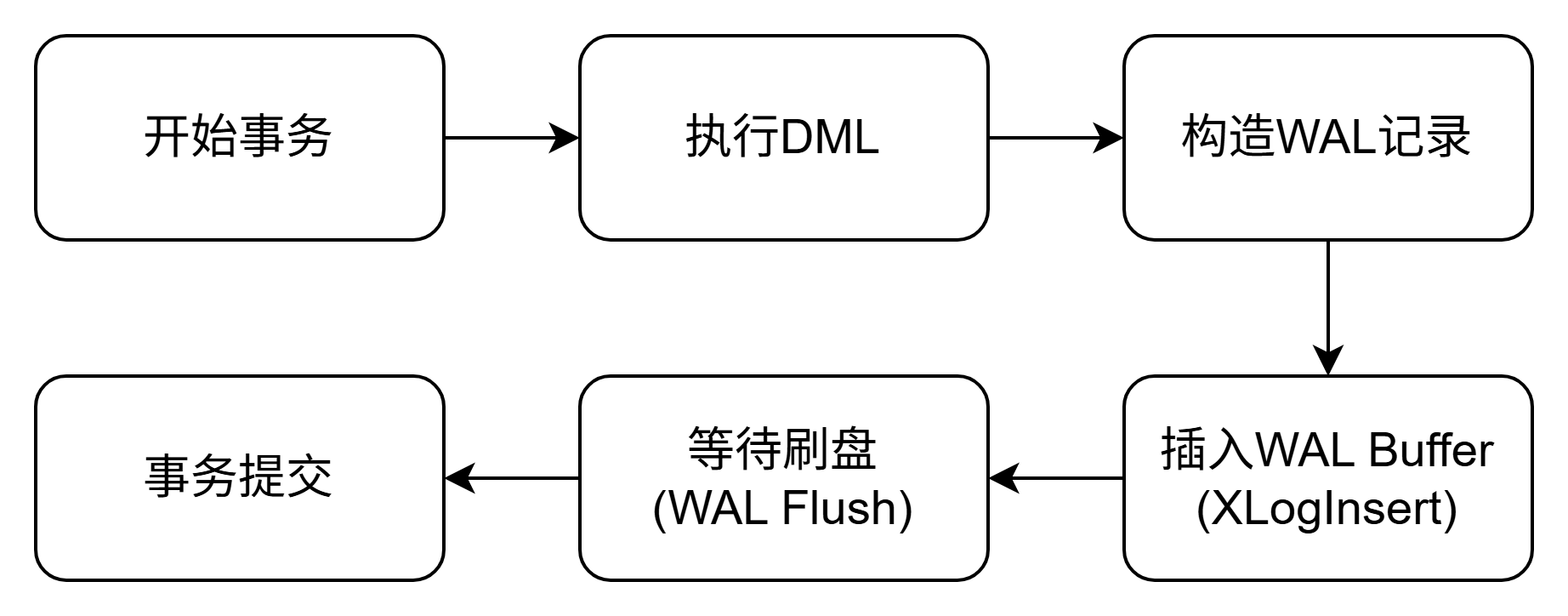

3.1 标准插入流程

当事务执行数据修改操作时，WAL 记录的生成遵循以下流程：

关键步骤说明：

1. 记录结构：根据操作类型（INSERT/UPDATE/DELETE 等）构造对应的 WAL 记录，包含记录头部和记录内容，记录头部（XLogRecord）包含记录类型、长度、CRC 校验等元信息，记录内容包含具体的变更数据（如 Tuple 数据、页偏移等）。
2. XLogInsert：将记录插入到 WAL Buffer，包括获取插入锁（WALInsertLock）、分配空间并复制记录数据、更新插入位置指针。
3. XLogFlush：确保记录持久化到磁盘，包括等待 WAL Writer 或主动刷盘、更新 flushedLSN 标记。

3.2 全页写（Full Page Write）机制

为防止"部分写"（Torn Page）问题，PG 在检查点后首次修改数据页时，会将整个数据页的内容写入 WAL。

检查点发生后第一次修改页生成的WAL记录格式如下：

WAL Record Header

Block Header (页标识信息)

完整数据页镜像 (8KB)

实际变更记录 (如Tuple变更)

在崩溃恢复时，即使数据文件中的页处于不一致状态，也可以从 WAL 中恢复完整页面。

四、WAL 写入与刷盘机制

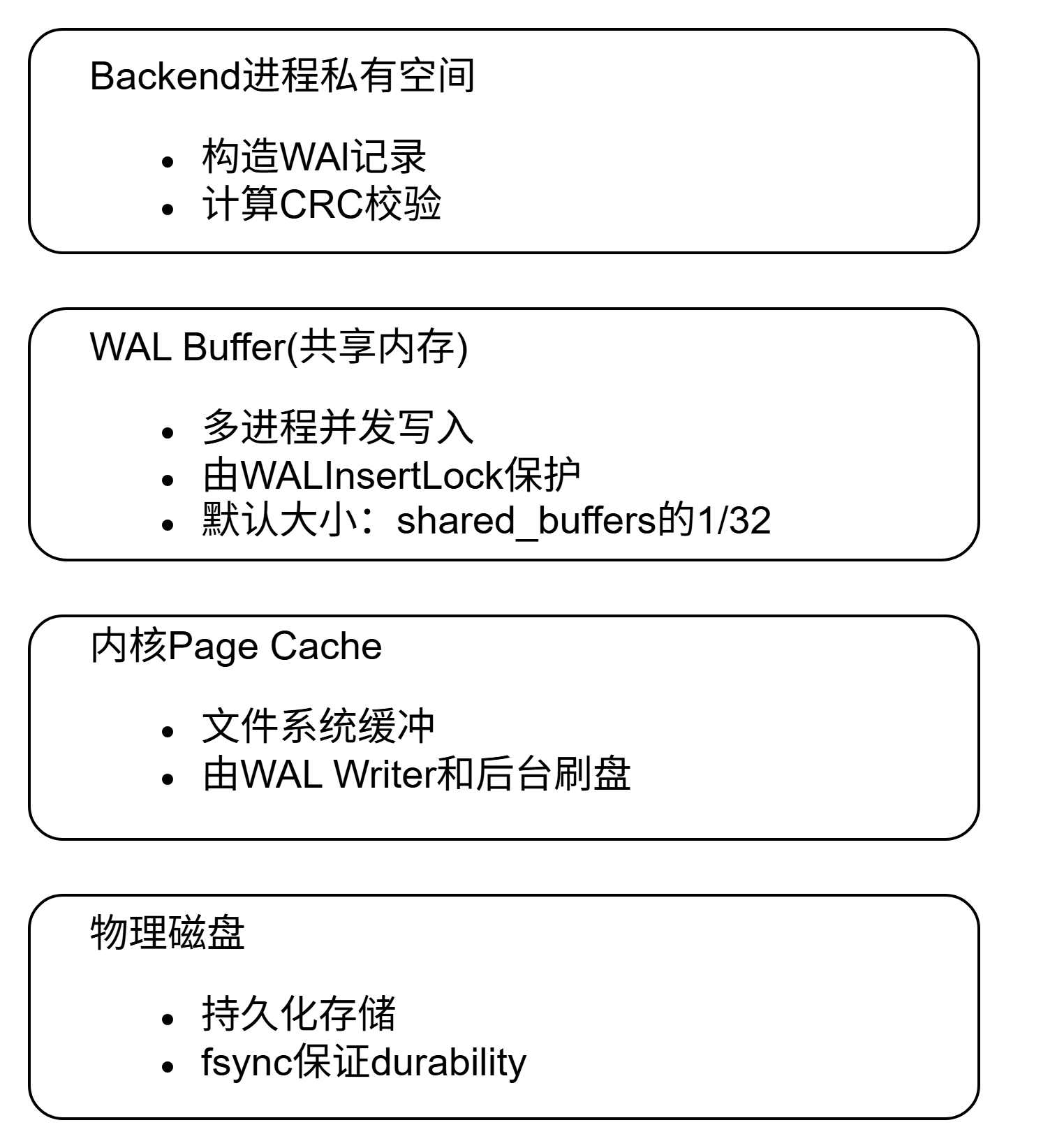

4.1 三层缓冲架构

4.2 WAL Writer 进程

WAL Writer 是一个后台进程，负责定期将 WAL Buffer 中的内容写入磁盘。

触发条件：

• 周期性触发（默认 200ms，由 wal_writer_delay 控制）
• WAL Buffer 满或接近满
• 事务提交要求（synchronous_commit 设置）

写入策略：

• 批量写入：一次尽可能多地写入连续空间
• 顺序写优化：WAL 文件采用追加写模式，充分利用磁盘顺序写性能

4.3 同步提交策略

He3DB 提供多种同步提交级别，在性能和数据安全之间提供灵活选择：

级别	行为	适用场景
on	每次事务提交都等待 WAL 刷盘	默认，最高安全性
remote_apply	等待备库应用 WAL	读写分离场景
remote_write	等待备库接收 WAL	容灾场景
local	只等待本地 WAL 刷盘	单机高性能
off	不等待，由后台进程异步刷盘	最高性能，可能丢数据

五、WAL 归档与清理

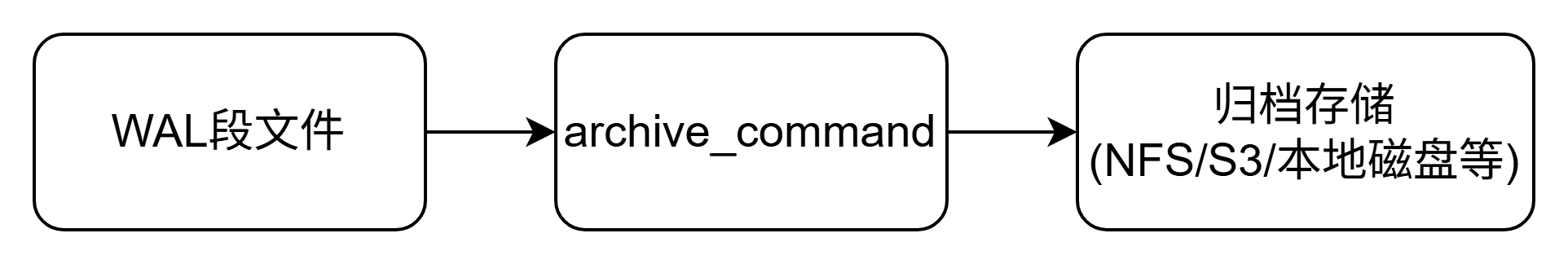

5.1 归档机制

WAL 归档用于将已写满的 WAL 段文件复制到外部存储，支持 PITR（Point-In-Time Recovery）：

关键配置参数：

• archive_mode：启用归档
• archive_command：自定义归档命令
• archive_timeout：强制切换 WAL 段的时间间隔

5.2 WAL 清理策略

He3DB通过以下机制自动管理 WAL 文件：

• 检查点回收：检查点完成后，之前的 WAL 不再需要用于崩溃恢复，可以删除或归档
• 复制槽保护：逻辑复制或物理复制使用的复制槽会保护 WAL 不被过早删除
• 归档状态跟踪：archive_status 目录跟踪每个段的归档状态

目录结构示例：

wal_dir/
├── 000000010000000000000001
├── 000000010000000000000002
├── 000000010000000000000003.ready (等待归档)
├── 000000010000000000000004.done (已归档)
└── archive_status/
├── 000000010000000000000003.ready
└── 000000010000000000000004.done

六、WAL 回放（Recovery）

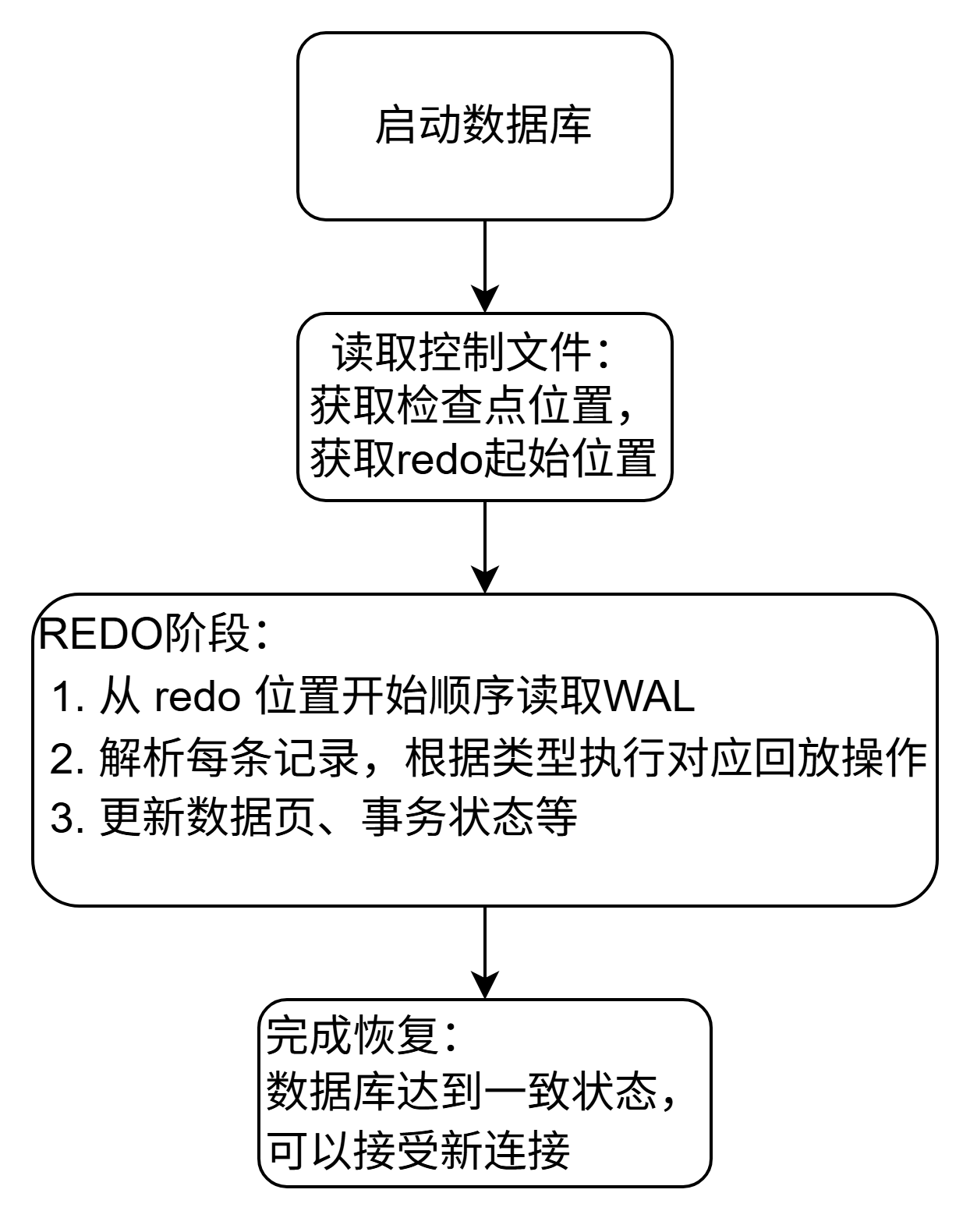

6.1 崩溃恢复流程

当数据库异常关闭后重启时，会自动执行崩溃恢复：

6.2 回放关键机制

资源管理器（Resource Manager）：

He3DB将回放操作按资源类型划分，每种资源有对应的处理函数：

资源管理器	职责
RM_XLOG	WAL 自身管理（检查点、时间线切换等）
RM_XACT	事务管理（提交、中止、准备事务）
RM_HEAP	堆表操作（插入、删除、更新）
RM_BTREE	B-Tree 索引操作
RM_GIN/GIST/SPGIST/BRIN	其他索引类型

回放优化：

• 预取（Prefetch）：He3DB并行回放优化
• 延迟回放：备库可配置延迟应用，防止误操作传播

七、He3DB中 WAL 相关的新特性与优化

7.1 性能优化

• 压缩 WAL 归档：支持 wal_compression = zstd/lz4，减少归档存储和网络传输开销
• 增强的统计视图：pg_stat_wal 视图提供更详细的 WAL 活动统计
• 批量提交优化：改进组提交（Group Commit）机制，提高高并发场景下的吞吐量

7.2 可靠性增强

• 校验和增强：WAL 记录头部的 CRC 校验更加严格
• 时间线管理改进：简化时间线切换流程，提高 PITR 可靠性

八、关键配置参数总结

参数名	默认值	说明
wal_level	replica	WAL 详细程度（minimal/replica/logical）
wal_buffers	-1	WAL Buffer 大小（-1 表示自动）
wal_writer_delay	200ms	WAL Writer 刷盘间隔
checkpoint_timeout	5min	检查点触发间隔
max_wal_size	1GB	WAL 最大累积大小
min_wal_size	80MB	WAL 最小保留大小
archive_mode	off	归档模式
synchronous_commit	on	同步提交级别

九、总结

WAL 模块是一个经过精心设计的日志系统，其核心设计原则包括：

• 先日志后数据：确保数据持久性的黄金法则
• 顺序写优化：WAL 的追加写模式最大化磁盘 I/O 效率
• 灵活的配置：多种同步级别和压缩选项适应不同场景
• 可靠的恢复：完善的崩溃恢复和 PITR 机制

理解 WAL 的工作原理对于He3DB 的运维优化、故障排查和架构设计都至关重要。在实际生产环境中，建议根据业务对数据安全的要求，合理配置 synchronous_commit、wal_level 等关键参数，在性能和可靠性之间取得平衡。
