之前的文章介绍过BF8915A，BF8915A是一款AFE，使用菊花链通信。菊花链通信和MCU没法直接通信，因此需要一款通信桥接芯片将BF8915A与MCU连起来， BF8920A是比亚迪半导体专为BMS系统设计的一款隔离通信桥接芯片。

        BF8920A的核心任务，是解决电池包高压端信号与控制器低压端之间的“隔离通信”问题，实现稳定、安全的数据传输。它不像BF8915A那样负责电池参数的测量与均衡，而是作为整个通信链路的安全“桥梁”。

芯片主要参数

以下是BF8920A的核心参数汇总：

三大核心特点

• 功能专一，实现安全隔离与桥接：BF8920A的核心工作就是将主机控制器的标准SPI信号，转换为BF8915等AFE芯片能识别的菊花链差分信号。通过物理隔离，它有效地防止了高压侧故障对低压侧控制器造成损害，保障了系统的安全。

• 低功耗设计，满足监测需求：支持空闲时进入低功耗模式，并在不活动时保持IDLE空状态，符合BMS系统的省电原则。

• 原生匹配，构建完整生态：与比亚迪半导体自己的AFE芯片（如BF8915A-1）原生匹配，软硬件协同好，可形成一个高度集成、自主可控的车规级BMS方案。

 使用方法

BF8920A的典型应用是构建菊花链通信网络，基本原理如下：

• 架构：将多个BF8920A与BF8915A配对使用。每个BF8920A负责将所在电池模组采集的数据，通过菊花链的方式传给下一级，最终汇总到主控制器。

• 通信：主控制器使用标准SPI与BF8920A通信，BF8920A则通过差分信号对与BF8915A通信。1Mbps的速率足以支持大量电池数据的实时上传和控制指令下达。

• 方向：支持双向通信。一方面，将控制器指令传给AFE；另一方面，也可以将AFE的数据返回给控制器。

• 唤醒：支持反向唤醒功能，即电池包端的事件可以“反向”唤醒处于休眠状态的主控制器。

软件使用核心：配置通信与状态管理

BF8920A本身无需复杂的寄存器配置，它的“工作”主要通过上电后正确地建立和管理通信链路来完成，核心任务就是一个“协议转换器”。

1. 建立通信连接：

   • MCU侧接口：BF8920A通过标准的四线SPI接口与主控MCU芯片相连接。

   • 菊花链侧接口：BF8920A通过专用的差分接口（PA±, PB±）与端侧的AFE芯片（如BF8915A-1）相连。它会将MCU发来的SPI信号编码为专用协议脉冲，并可将AFE芯片回传的脉冲解码后返回给MCU。

2. 理解通信模式与唤醒：

   • 设备空闲 (IDLE)：通信链路上没有任何活动时，BF8920A会进入低功耗空闲状态。

   • 设备就绪 (READY)：链路启动后，BF8920A准备好进行通信。

   • 设备激活 (ACTIVE)：正在发送或接收数据时，BF8920A进入工作模式，此时功耗最高。

   • 唤醒机制：该芯片支持从低压MCU侧或高压AFE侧发起的双向唤醒机制。例如，当AFE检测到电池异常时，可通过BF8920A反向唤醒MCU系统进行处理。

关键注意事项与硬件建议

为保证通信的可靠性和系统的长期稳定，以下几点硬件设计方面需要特别留意。

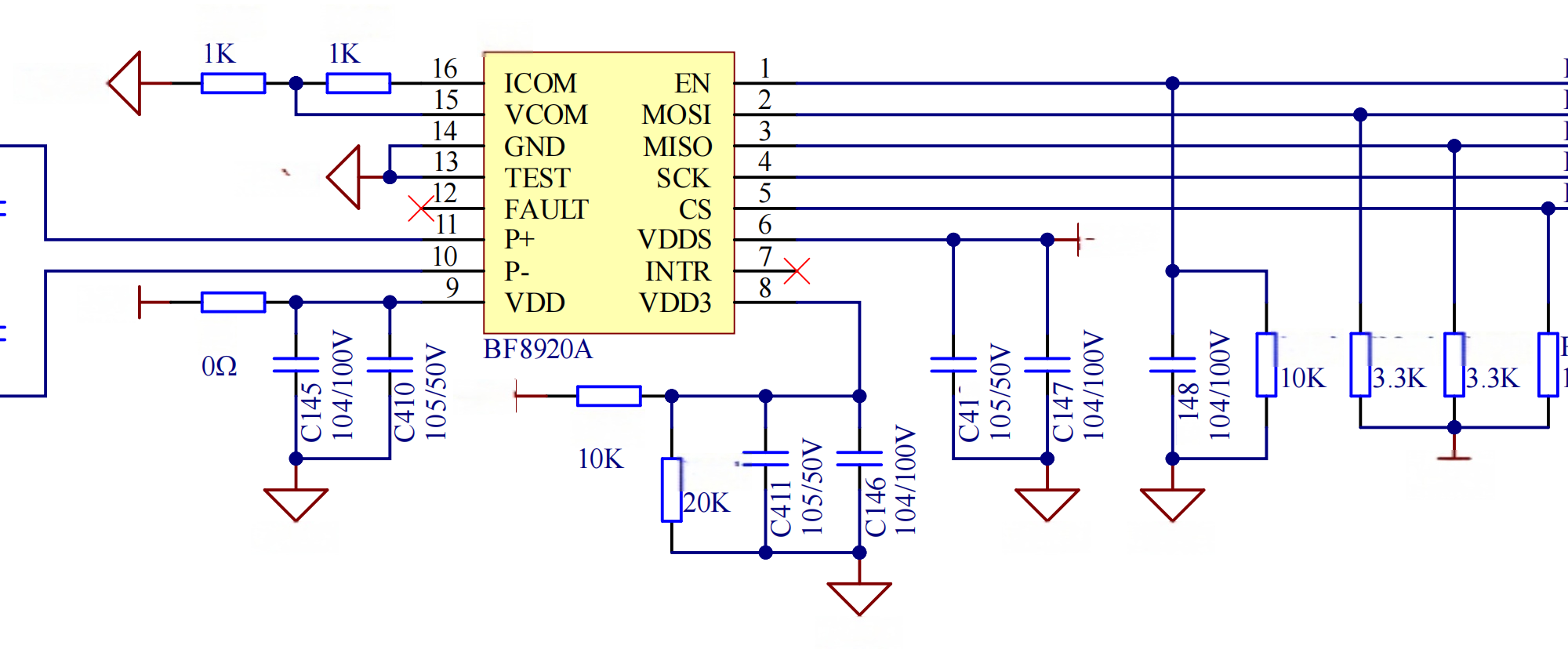

• 芯片使能：确保上拉配置：BF8920A的EN引脚是其“总开关”，必须按数据手册推荐方式连接一个上拉电阻至VDD。在电路板上电前，务必验证EN引脚电平以确保芯片被正确使能。

• 电源设计：滤波与隔离：

  • 本地去耦：数字电路对电源噪声敏感，应在VDD引脚附近放置高频特性好的陶瓷电容（如0.1μF），并配合一个较大容值的电容（如4.7μF或10μF），以应对瞬时大电流需求。

  • 电源隔离：BF8920A通常位于低压侧，其供电应与高压电池域彻底隔离，以保障主控侧的安全。

• PCB布局：信号完整性是关键：

  • 分区隔离：在PCB上将低压数字部分与高压采样部分进行明确的物理分隔，确保爬电距离。

  • 差分信号：与AFE通信的差分信号线（PA±, PB±）在布线时，应遵循等长、平行、紧密耦合的原则。避免在差分线上打过孔，若无法避免，应确保成对处理。

• EMC设计：在系统级测试中，差分线路上可预留共模扼流圈和ESD保护器件（如TVS管） 的焊盘，以提高通信链路的抗浪涌和抗电磁干扰能力。

• 时钟管理：同步通信：

  • BF8920A与MCU之间是同步SPI通信，MCU提供的时钟信号（CK）不能频繁中断或长时间处于无效电平，否则BF8920A可能超时退出ACTIVE模式而进入IDLE状态。因此，主机侧应支持SPI连续传输功能（如LTM9000等），或保证帧间间隔（CS高电平时间）远小于空闲超时周期。

  • MCU在进入低功耗休眠前，必须确保当前SPI事务已完成（BF8920A已正确返回ACTIVE→READY状态），否则可能导致芯片状态机错乱。

• 隔离通信线选型：

  • 对于板内通信（距离<10cm），可直接使用差分线连接。

  • 对于跨板/跨模组通信（距离>30cm），隔离是必须的。优先选用数字隔离器或隔离变压器方案，直接电容隔离（直流阻断）在长线下可靠性较差。

  • 若总线含多个AFE节点，建议参考数据手册的菊花链拓扑设计，合理分配终端匹配电阻（通常为120Ω），以抑制信号反射。

• 信号完整性检查：示波器调试：

  • 幅度检查：使用差分探头测量差分信号线的峰峰值电压，并与数据手册规定的阈值对比。若幅度不足，需检查电源电压或驱动电流设置是否匹配。

  • 边沿陡度：测量信号上升/下降时间，若每边超过时钟周期的10%（如1MHz下>100ns），需调整串联匹配电阻（通常为10Ω~33Ω）以优化信号质量。

  • 共模噪声：测量差分信号对地的共模电压波动，若峰峰值超过0.5V且与主开关电源纹波特征一致，需优化电源滤波或差分线布线（如增加对地参考层）。

  • 眼图评估：若有条件，通过长时间余辉模式累计波形，观察眼图是否清晰、张开度良好。若眼图闭合，优先检查时钟抖动和信号反射问题。

• 调试与定位：

  • 若AFE（如BF8915A）无法通信，可先断开菊花链，直接使用MCU SPI与BF8920A通信，以确认其基本读写正常。

  • 使用逻辑分析仪抓取SPI波形时，注意采样率需≥5倍SPI时钟（即≥5MHz）。

  • 若差分通信线上无有效脉冲，可断电后测量PA±与PB±对地阻抗（正常应>1kΩ）。若阻值异常低（<50Ω），可能芯片已损坏。

总的来说，BF8920A的软硬件使用并不复杂。它主要作为SPI到隔离差分信号的桥接芯片，通过MCU的SPI操作它，并和AFE芯片对接。
