【DMA】FreeRTOS下STM32串口接收不定长数据并结合DMA实现环形缓冲区：1 相关函数理论部分与环形缓冲区设计

当使用 HAL_UARTEx_ReceiveToIdle_DMA 函数时,假设参数三Size是32字节(半满16字节)。
当发送17个字节时,会先进入中断一(DMA半满中断),然后再进入中断三(串口空闲中断)。
当发送15个字节时,会直接进入中断三(串口空闲中断)。
当发送33个字节时,会先进入中断一(DMA半满中断),然后进入中断二(DMA全满中断),然后进入中断三(串口空闲中断)。并且,由于时33个字节,如果这个时候DMA的配置为DMA_NORMAL模式,则第33个字节会被丢掉。如果,DMA被配置为DMA_CIRCULAR,则第33个字节会覆盖最开始的第一个字节。

HAL_UART_RxCpltCallback 回调函数和 HAL_UARTEx_RxEventCallback 回调函数的区别?

HAL_UART_RxCpltCalback，主要用于固定长度的 UART 接收，当接收到设定长度的数据后触发。用HAL_UART_Receive_IT 或 HAL_UART_Receive_DMA 函数(实验内容中的 1~4 步均是这个回调)，接收到指定长度的时候会调用，不适用于接收可变长的串口数据。
HAL_UARTEx_RxEventCallback，主要用于可变长度的数据接收，特别是结合空闲行检测，可以在接收到不确定长度的数据时触发。通常与 DMA 接收模式一起用，主要用于 HAL_UARTEx_ReceiveToIdle_DMA 函数(实验内容中的第 5 步是这个回调)，当检测到空闲，或者到达 DMA 最大缓冲时，使用这个回调。

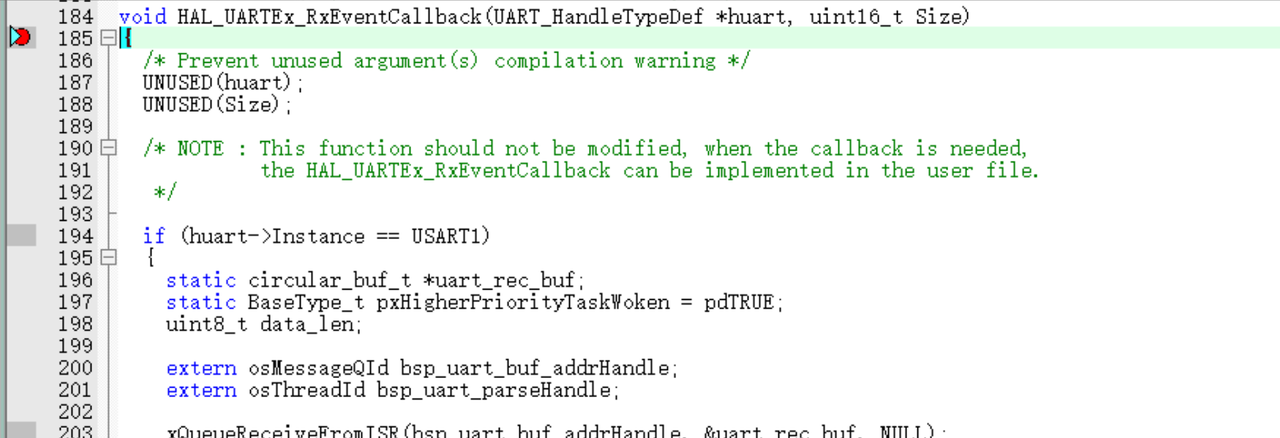

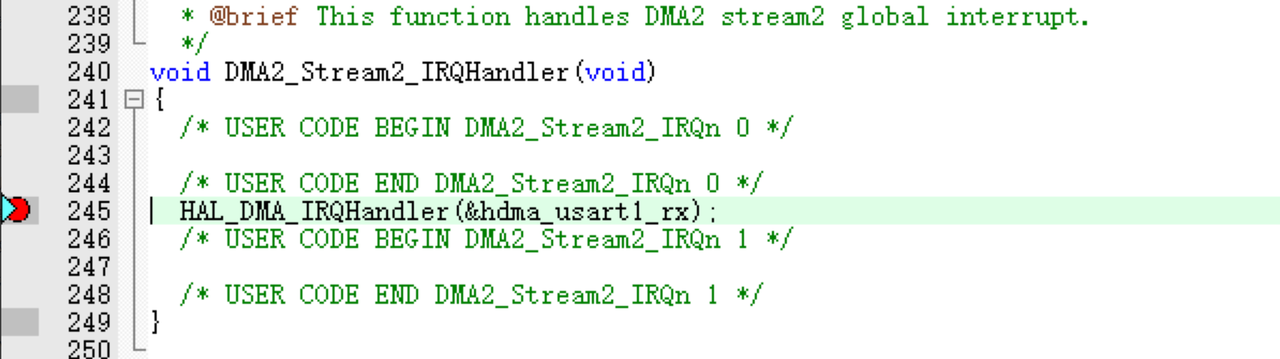

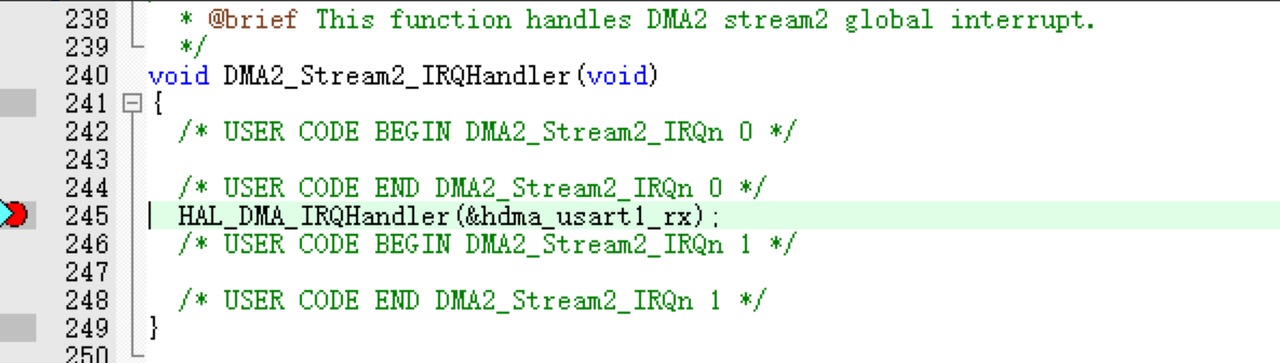

源码解析全满中断、半满中断的中断回调函数的注册与最终调用的回调函数

当我们调用串口DMA空闲中断接收后：

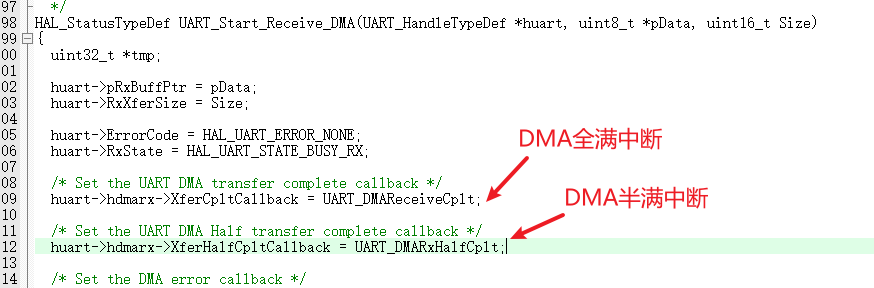

UART_Start_Receive_DMA函数：

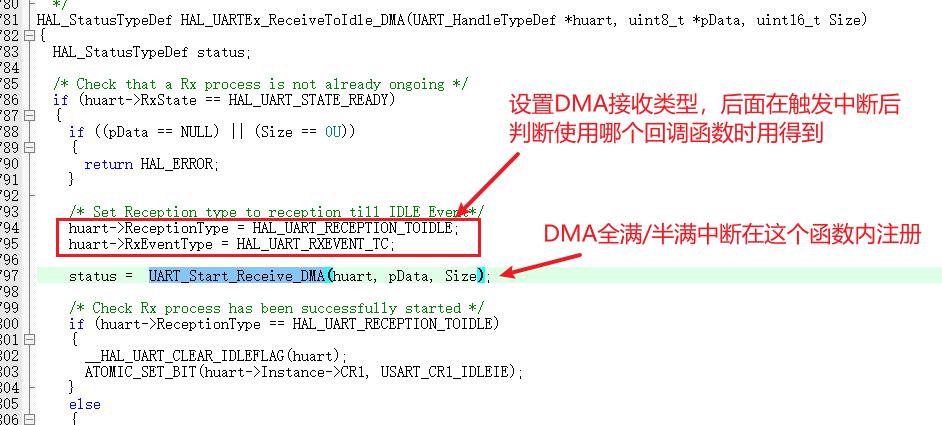

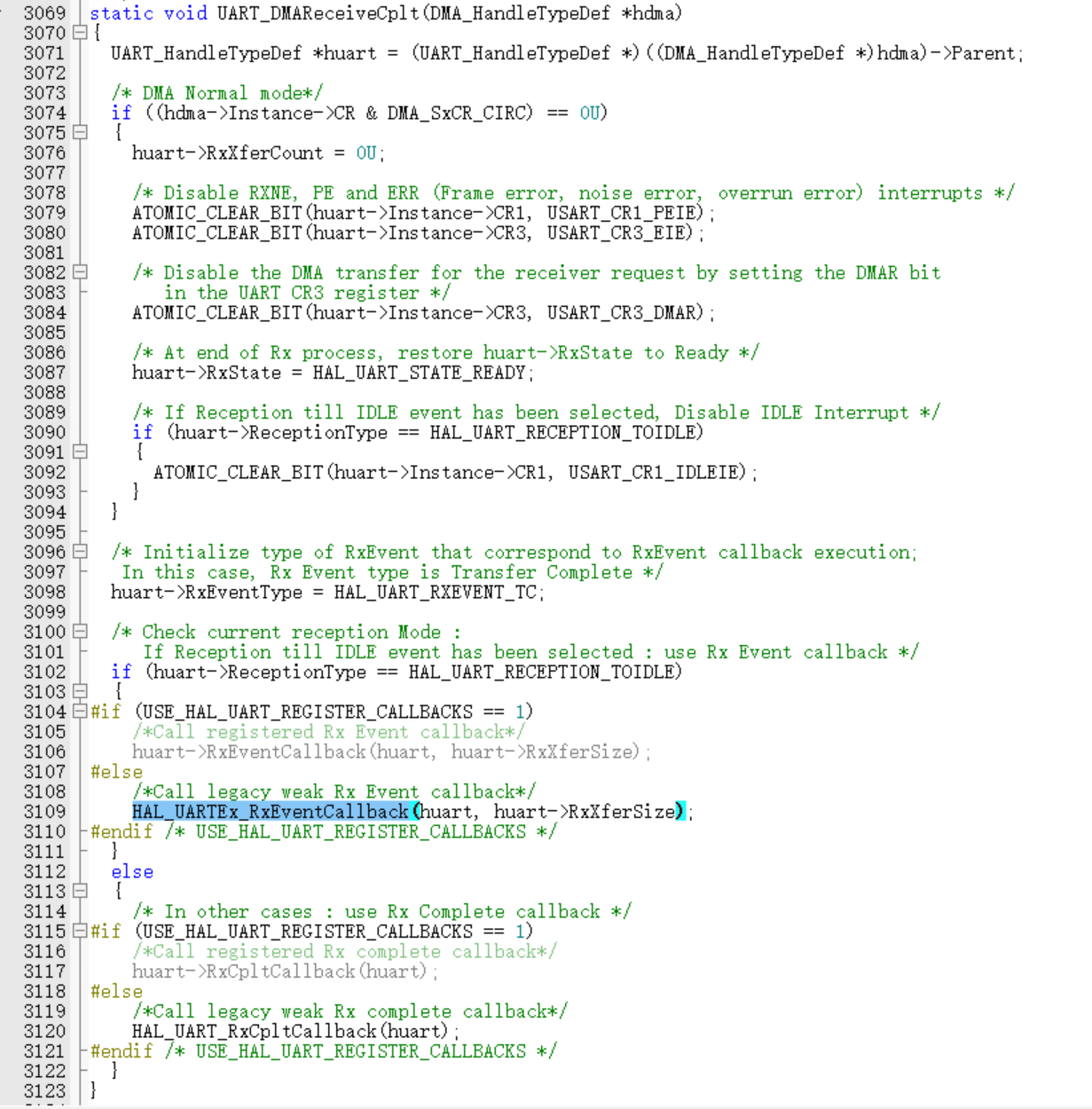

全满中断：根据配置的DMA接收类型在 UART_DMAReceiveCplt() 函数中选择最终调用的回调函数：（图中高亮划出的是开启串口DMA空闲接收后会调用的回调函数）

同时，在下图中的/* DMA Normal mode */里的内容可以看到，当DMA选择normal模式、同时开启了串口空闲中断时，会在这个全满中断服务函数中关闭串口空闲中断（串口空闲中断也会调用 HAL_UARTEx_RxEventCallback() ，这个函数在 UART_DMAReceiveCplt() 中会调用一次，不需要重复调用）。

需要注意，IDLE 串口空闲标志由硬件置位，关闭串口空闲中断只是失能中断，串口空闲标志寄存器依然会被硬件置位子。

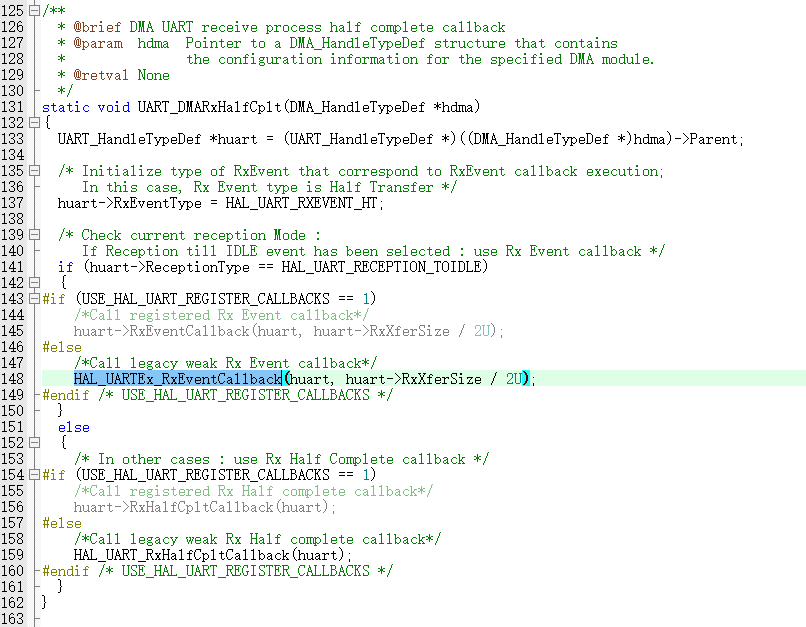

半满中断：根据配置的DMA接收类型在 UART_DMARxHalfCplt() 函数中选择最终调用的回调函数：（图中高亮划出的是开启串口DMA空闲接收后会调用的回调函数）

也就是说，只要开启了串口DMA空闲中断，不管DMA是circular模式还是normal模式，DMA半满/全满中断都会调用 HAL_UARTEx_RxEventCallback() 回调函数。

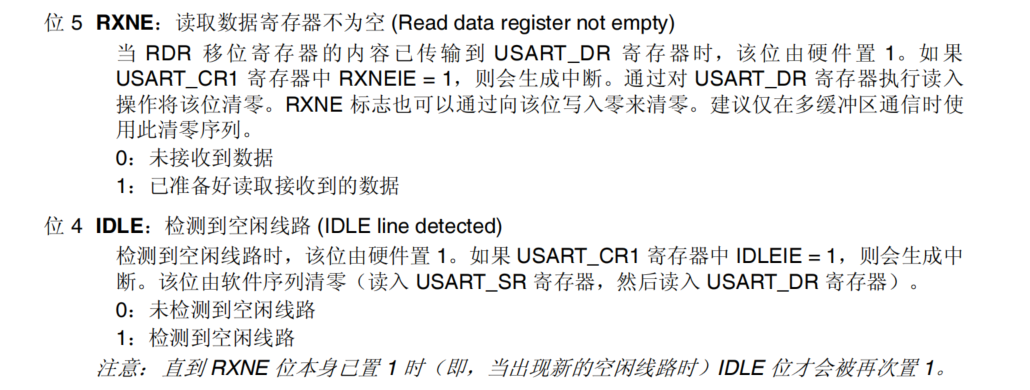

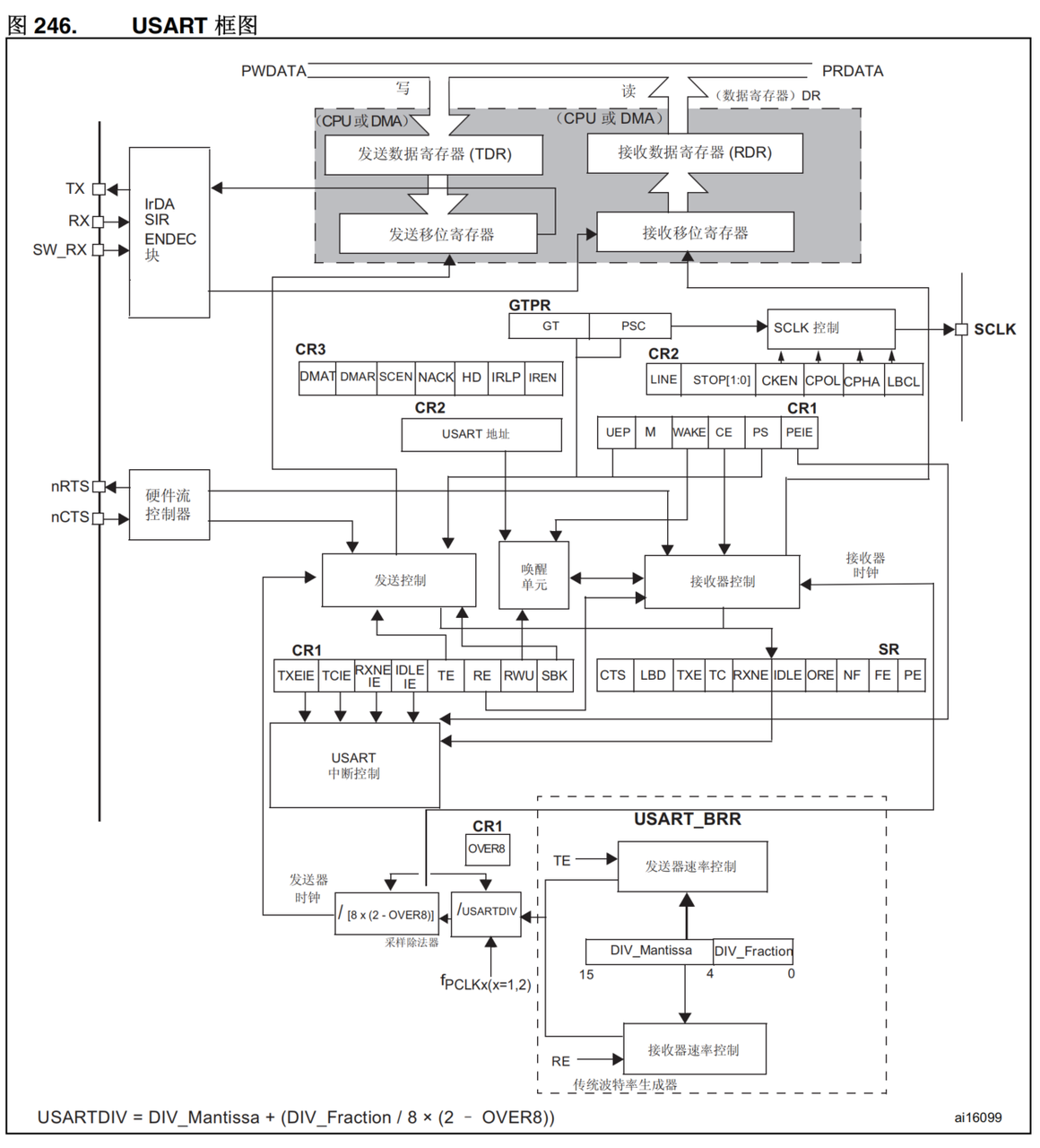

串口框图与空闲标志（来源《STM32F4xx技术参考手册》）

由上图可知，IDLE 串口空闲标志由硬件置位。

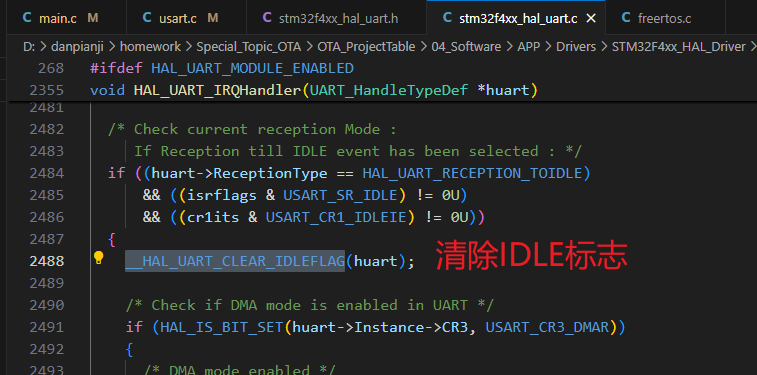

需要注意的是，在串口中断服务函数中，如果串口接收被配置为“等待空闲事件”类型，并且是空闲中断调用的串口中断服务函数（即空闲标志IDLE被置位），则会在中断服务函数中清除IDLE标志：（也就是说，在串口空闲中断回调函数 HAL_UARTEx_RxEventCallback() 中 IDLE 标志是已经被清除了的）

而在串口空闲中断接收、DMA接收）函数中，都会再次检查 IDLE 标志并清除标志：

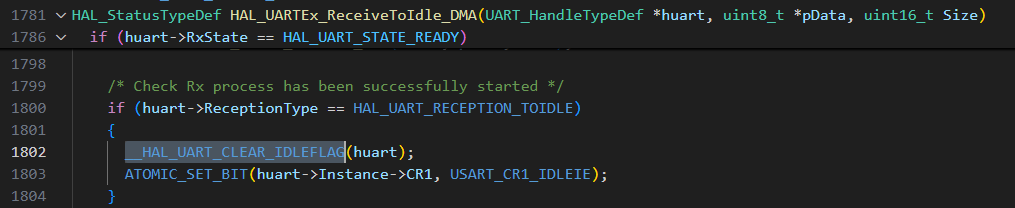

串口空闲DMA接收：

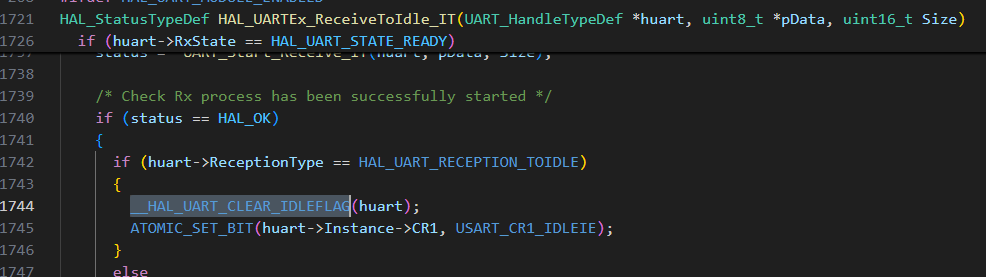

串口空闲中断接收：

HAL库一个有趣的设计：当接收长度刚好触发DMA全满中断时，串口空闲中断函数将不会重复进入 HAL_UARTEx_RxEventCallback 回调函数

我们知道，开启串口空闲中断后会自动开启DMA半满中断和DMA全满中断，而这三个中断最终都会调用 HAL_UARTEx_RxEventCallback 回调函数，而如果有一次接收的长度刚好够DMA全满中断，在DMA全满中断进入 HAL_UARTEx_RxEventCallback 回调函数后，串口空闲中断将不会进入 HAL_UARTEx_RxEventCallback 回调函数，因为数据已经在上一次进入回调函数时处理完了，hal 库很聪明地设计了这个不会重复进入的机制。

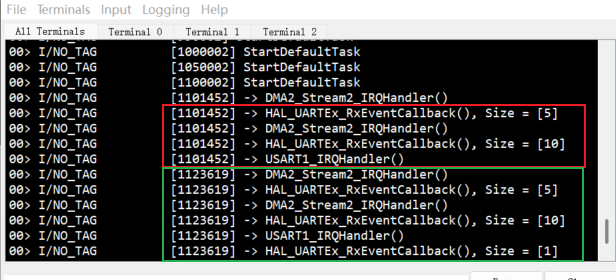

如上图日志所示，此时设置的DMA接收长度为10，则刚好接收10个数据时不会在串口空闲中断中再次进入 HAL_UARTEx_RxEventCallback 回调函数（如上图红框中标记的日志）
而如果接收11个数据，则串口空闲中断会照常进入 HAL_UARTEx_RxEventCallback 回调函数（如上图绿框中标记的日志）

2 环形缓冲区中间件代码设计

环形缓冲区结构体的设计：

#define CIRCULAR_BUFFER_SIZE 10    // .h文件
typedef uint8_t data_type_t;       // .h文件

typedef struct circular_buffer
{
    data_type_t data[CIRCULAR_BUFFER_SIZE];    // 数据存储的buffer
    uint32_t head;    // 指向下一个存储数据的位置
    uint32_t tail;    // 指向要拿的数据（APP解包）
}circular_buffer_t;

上面的data是malloc出的一块内存空间，可以是malloc(单片的堆上)，也可以是pvmalloc(RTOS的堆上)。

该环形缓冲区的容量为 CIRCULAR_BUFFER_SIZE - 1，具体原因看下面的判满逻辑。

.h文件中相关枚举类型和函数总览

typedef enum CIR_BUF_RETURN_VALUE
{
    CIR_BUF_OK,
    CIR_BUF_ERROR,
    CIR_BUF_IS_FULL,
    CIR_BUF_IS_EMPTY,
}CIR_BUF_RETURN_VALUE;


typedef enum BUFFER_STATES
{
    BUFFER_IS_EMPTY,
    BUFFER_IS_FULL,
    BUFFER_IS_NOT_EMPTY,
    BUFFER_IS_NOT_FULL,
    PBUFFER_IS_NULL,
}BUFFER_STATES;

/* creatEmptyCircularBuffer */
/* return: pointer of empty CircularBuffer */
circular_buffer_t* creatEmptyCircularBuffer(void);

/* judge buffer_is_empty */
/*  return value:
    BUFFER_IS_EMPTY
    BUFFER_IS_NOT_EMPTY
    PBUFFER_IS_NULL */
enum BUFFER_STATES buffer_is_empty(circular_buffer_t* p_buffer);

/* judge buffer_is_full */
/*  return value:
    BUFFER_IS_FULL
    BUFFER_IS_NOT_FULL
    PBUFFER_IS_NULL */
enum BUFFER_STATES buffer_is_full(circular_buffer_t* p_buffer);

/* insert data to target circular buffer */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR
    CIR_BUF_IS_FULL */
enum CIR_BUF_RETURN_VALUE insert_data(circular_buffer_t* p_buffer,
                                      data_type_t data);

/* get data and delete it from target circular buffer */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR
    CIR_BUF_IS_EMPTY */
enum CIR_BUF_RETURN_VALUE get_data(circular_buffer_t* p_buffer,
                                   data_type_t* data);

/* get target circular buffer's head pos */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR */
CIR_BUF_RETURN_VALUE get_head_pos(circular_buffer_t* p_buffer,
                                  uint32_t* head_pos);

/* increase the target circular buffer's head */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR */
CIR_BUF_RETURN_VALUE head_pos_increment(circular_buffer_t* p_buffer,
                                        uint32_t increment_num);

创建一个环形缓冲区

/* creatEmptyCircularBuffer */
/* return: pointer of empty CircularBuffer */
circular_buffer_t* creatEmptyCircularBuffer(void)
{
    circular_buffer_t* p_buffer_tmp = NULL;
    // 1.alloc the memory space
    p_buffer_tmp = (circular_buffer_t*)malloc(sizeof(circular_buffer_t));
    if (NULL == p_buffer_tmp)
    {
        log_e("error: creatEmptyCircularBuffer malloc error!");
        return NULL;
    }

    // 2.memory init
    memset(p_buffer_tmp, 0, sizeof(circular_buffer_t));

    return p_buffer_tmp;
}

环形缓冲区判空

判空思路：当head指向的位置 == tail指向的位置时，认为此时环形缓冲区为空。

/* judge buffer_is_empty */
/*  return value:
    BUFFER_IS_EMPTY
    BUFFER_IS_NOT_EMPTY
    PBUFFER_IS_NULL */
enum BUFFER_STATES buffer_is_empty(circular_buffer_t* p_buffer)
{
    if (NULL == p_buffer) {
        return PBUFFER_IS_NULL;
    }
    if (p_buffer->head == p_buffer->tail){
        return BUFFER_IS_EMPTY;
    }
    else {
        return BUFFER_IS_NOT_EMPTY;
    }
}

环形缓冲区判满

head指向位置的下一个位置为tail时，认为环形缓冲区为满。（这种环形缓冲区的设计就是会浪费一个位置）

/* judge buffer_is_full */
/*  return value:
    BUFFER_IS_FULL
    BUFFER_IS_NOT_FULL
    PBUFFER_IS_NULL */
enum BUFFER_STATES buffer_is_full(circular_buffer_t* p_buffer)
{
    if (NULL == p_buffer) {
        return PBUFFER_IS_NULL;
    }
    // if the next of head is tail, the cir_buffer is full
    if ((p_buffer->head + 1) % CIRCULAR_BUFFER_SIZE
        == (p_buffer->tail) % CIRCULAR_BUFFER_SIZE)
    {
        return BUFFER_IS_FULL;
    }
    else {
        return BUFFER_IS_NOT_FULL;
    }
}

尾插（同时head++）

/* insert data to target circular buffer */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR
    CIR_BUF_IS_FULL */
enum CIR_BUF_RETURN_VALUE insert_data(circular_buffer_t* p_buffer,
                                      data_type_t data)
{
    if (NULL == p_buffer){
        return CIR_BUF_ERROR;
    }
    if (BUFFER_IS_FULL == buffer_is_full(p_buffer)){
        return CIR_BUF_IS_FULL;
    }
    // write data
    p_buffer->data[(p_buffer->head) % CIRCULAR_BUFFER_SIZE] = data;
    ++(p_buffer->head);

    return CIR_BUF_OK;
}

拿数据（同时tail++）

/* get data and delete it from target circular buffer */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR
    CIR_BUF_IS_EMPTY */
enum CIR_BUF_RETURN_VALUE get_data(circular_buffer_t* p_buffer,
    data_type_t* data)
{
    if (NULL == p_buffer) {
        return CIR_BUF_ERROR;
    }
    if (BUFFER_IS_EMPTY == buffer_is_empty(p_buffer)) {
        return CIR_BUF_IS_EMPTY;
    }
    // get data and delete it from target cir_buffer
    *data = p_buffer->data[(p_buffer->tail) % CIRCULAR_BUFFER_SIZE];
    ++(p_buffer->tail);

    return CIR_BUF_OK;
}

获取head的值

/* get target circular buffer's head pos */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR */
CIR_BUF_RETURN_VALUE get_head_pos(circular_buffer_t* p_buffer,
                                  uint32_t*          head_pos)
{
    if (NULL == p_buffer)
    {
        return CIR_BUF_ERROR;
    }
    *head_pos = p_buffer->head;
    return CIR_BUF_OK;
}

使head往后移动自定义的距离（与串口&DMA中断配合使用）

/* increase the target circular buffer's head */
/*  return value:
    CIR_BUF_OK
    CIR_BUF_ERROR */
CIR_BUF_RETURN_VALUE head_pos_increment(circular_buffer_t* p_buffer,
                                        uint32_t      increment_num)
{
    if (NULL == p_buffer)
    {
        return CIR_BUF_ERROR;
    }
    p_buffer->head += increment_num;
    return CIR_BUF_OK;
}

3 串口DMA不定长接收代码实践

【DMA】FreeRTOS下STM32串口接收不定长数据并结合DMA实现环形缓冲区：2 串口DMA不定长接收代码实践
