做电磁热耦合仿真最头疼的就是怎么把电场、磁场、温度场三个物理场揉在一起。特别是高频场景下，电磁场产生的损耗直接转化成热源，温度升高又反过来影响材料属性，这玩意儿就是个死循环。今天咱们用COMSOL来破这个局，手把手搞个微波加热的案例。

先看电磁场部分。在RF模块里新建个三维模型，随便画个矩形波导结构。这里有个坑要注意——材料的频率相关属性必须用插值函数定义。举个栗子：

material1 = mphtable.create("MaterialTable");
material1.set("data", new double[][]{{1e9, 500}, {5e9, 300}, {10e9, 200}});
model.param().set("sigma_real", "interpolate(material1, freq)");

这段骚操作把电导率随频率变化的关系直接怼进材料参数里。特别是做微波频段仿真时，不设置频率相关参数的话，损耗计算绝对翻车。

接下来是重头戏——多物理场耦合。在物理场接口里勾选电磁热选项，COMSOL会自动创建两个研究：先算电磁场，再把焦耳热作为热源传到固体传热模块。这里有个隐藏技巧：在求解器配置里把两个研究的迭代次数改成3次，可以避免温度场突变导致的发散问题。

comsol多物理场仿真，电磁热分析，损耗计算，微波仿真

损耗计算的关键在于准确提取体积功率密度。在结果里添加体积积分：

Q_total = integrate(emw.Qh, set(dom, "all"));

但这样直接积分可能虚高，得手动过滤掉边界奇异点。加个空间过滤器，把场强超过材料击穿阈值90%的区域排除掉，这样数据更真实。

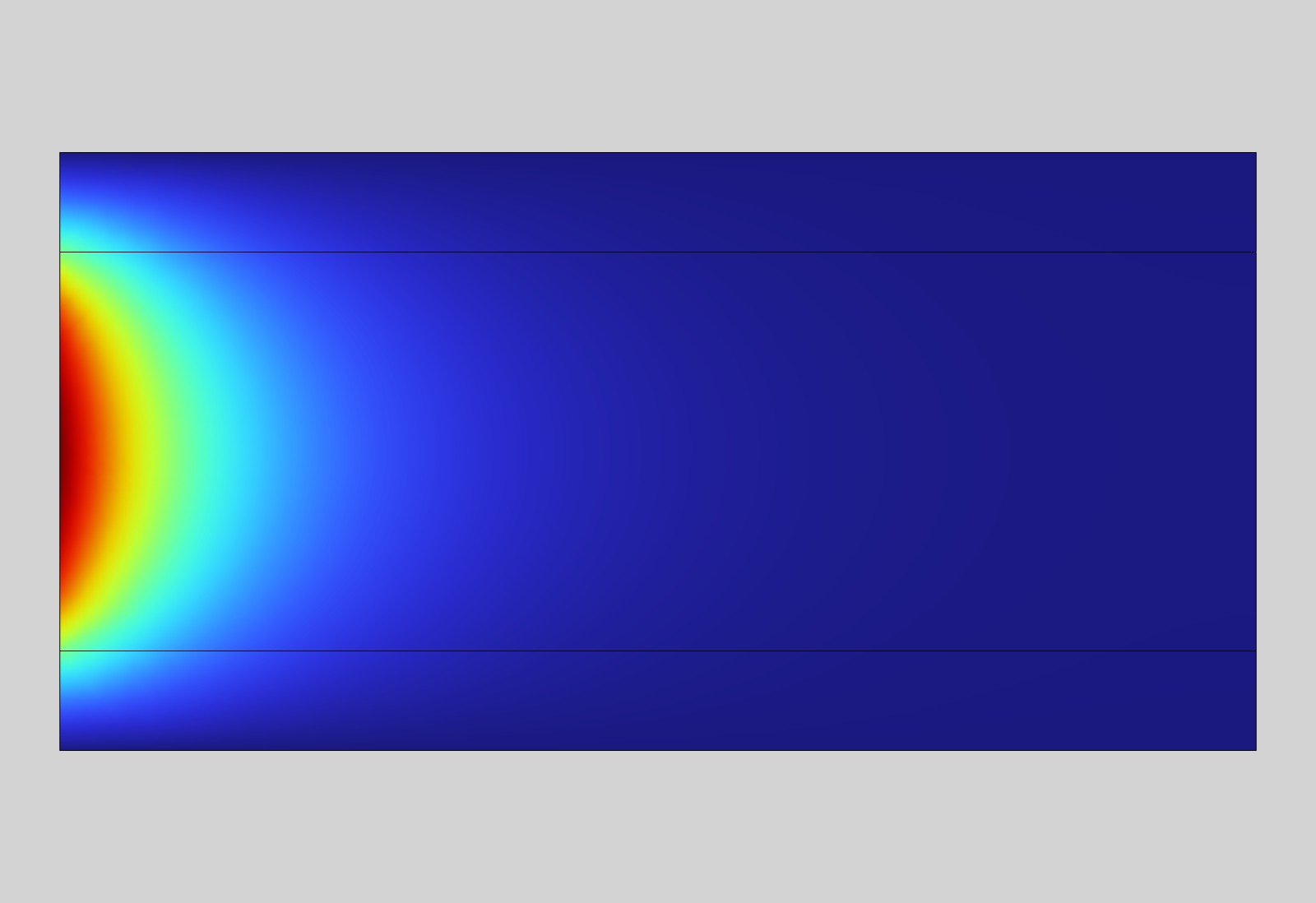

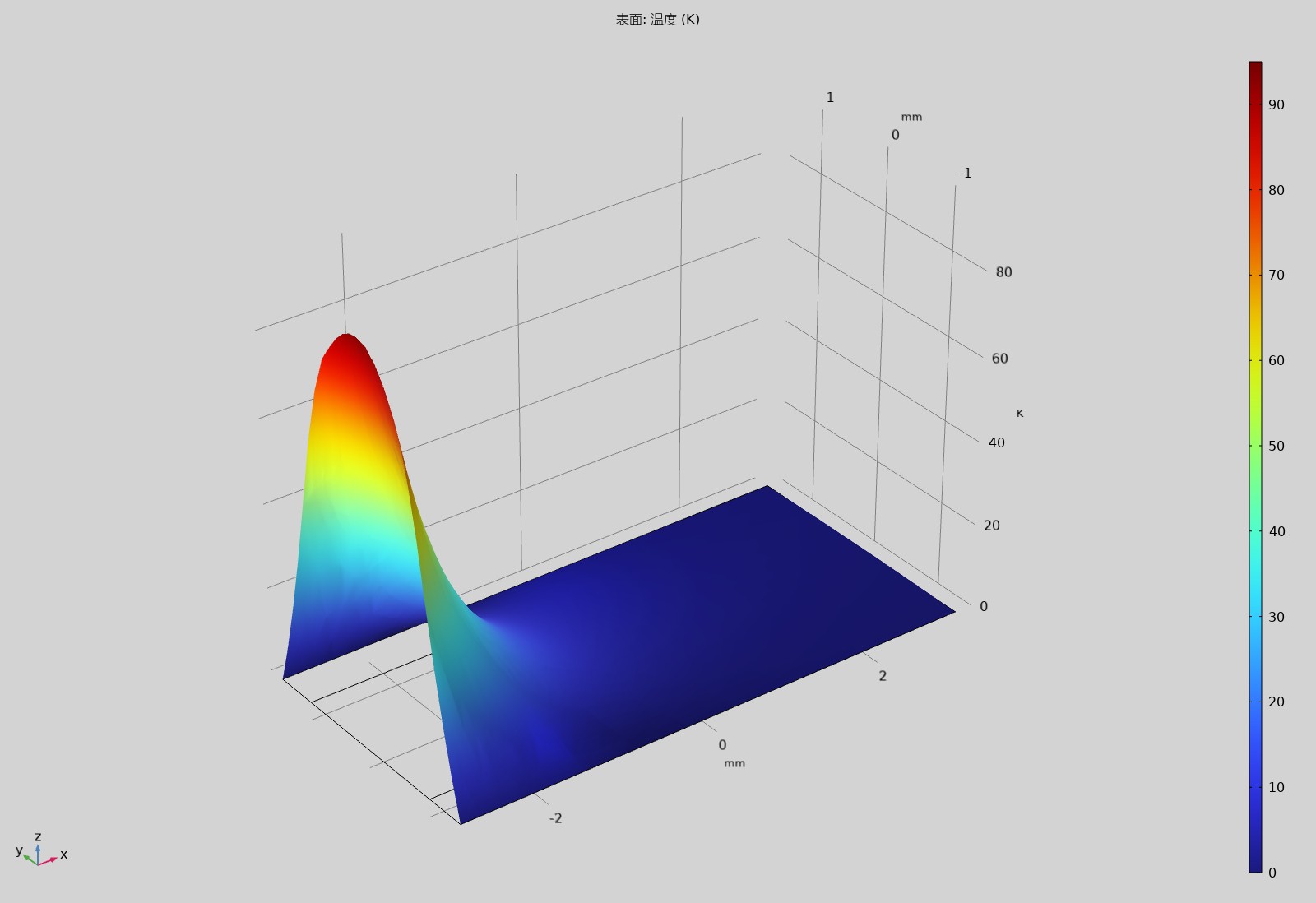

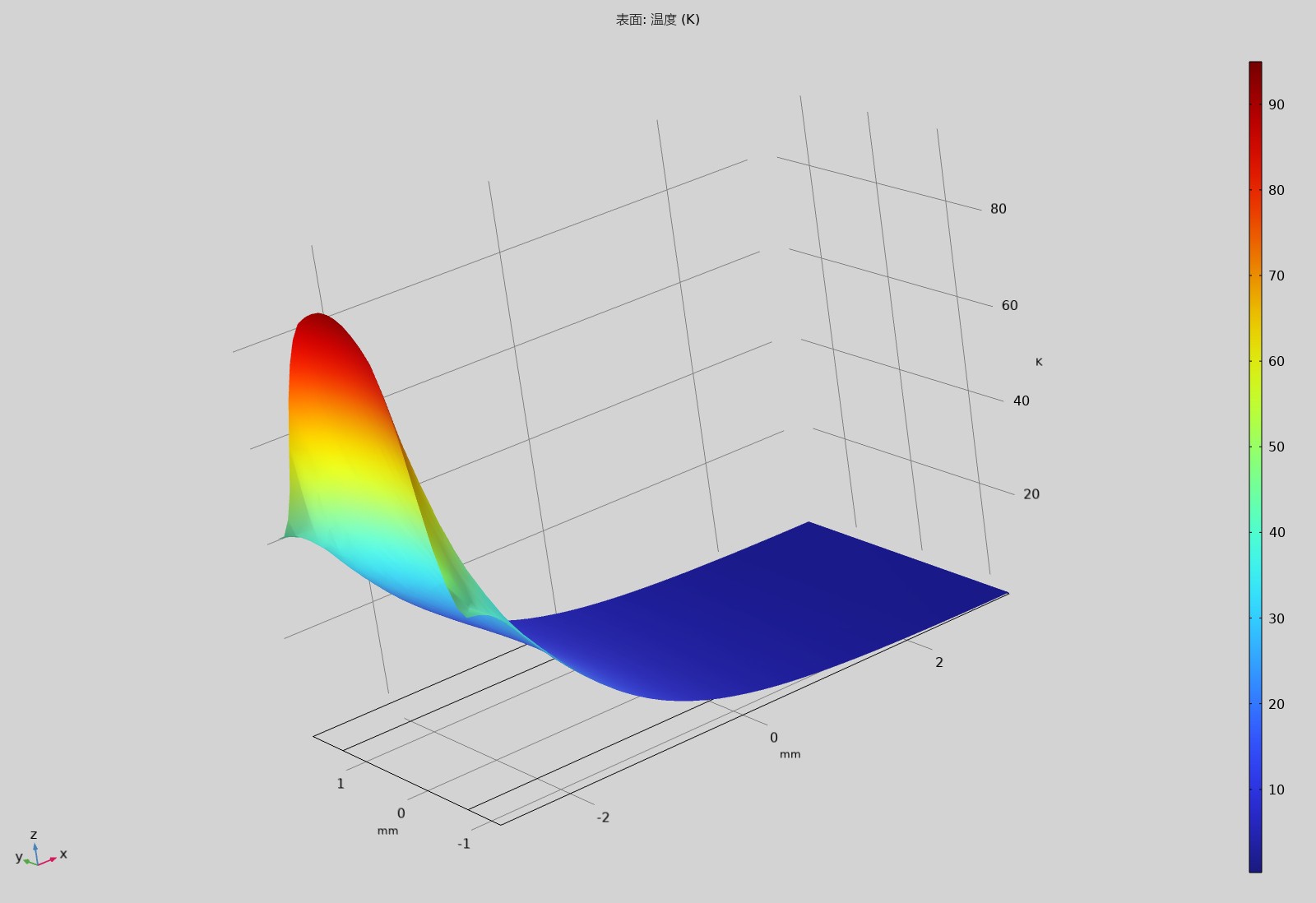

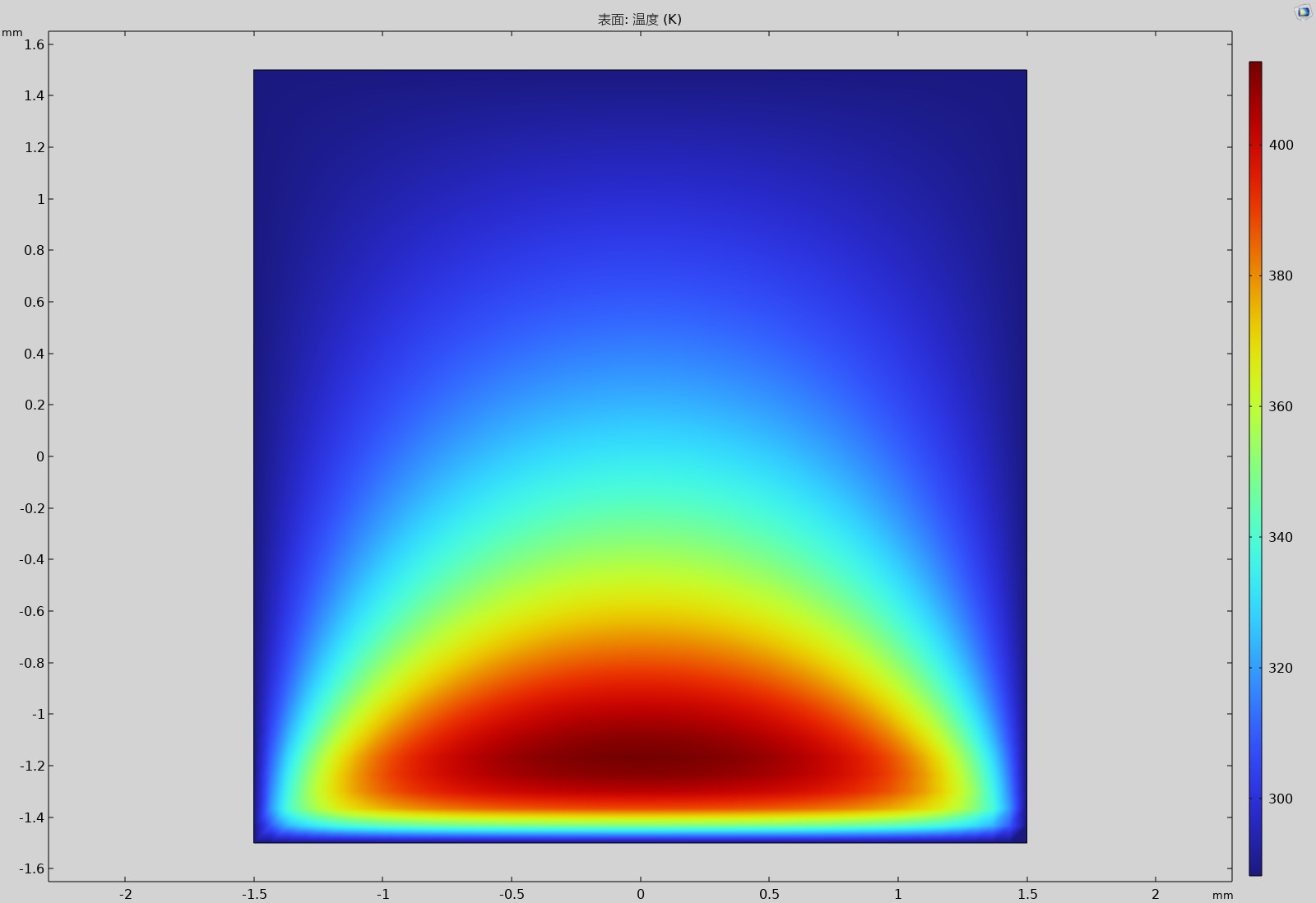

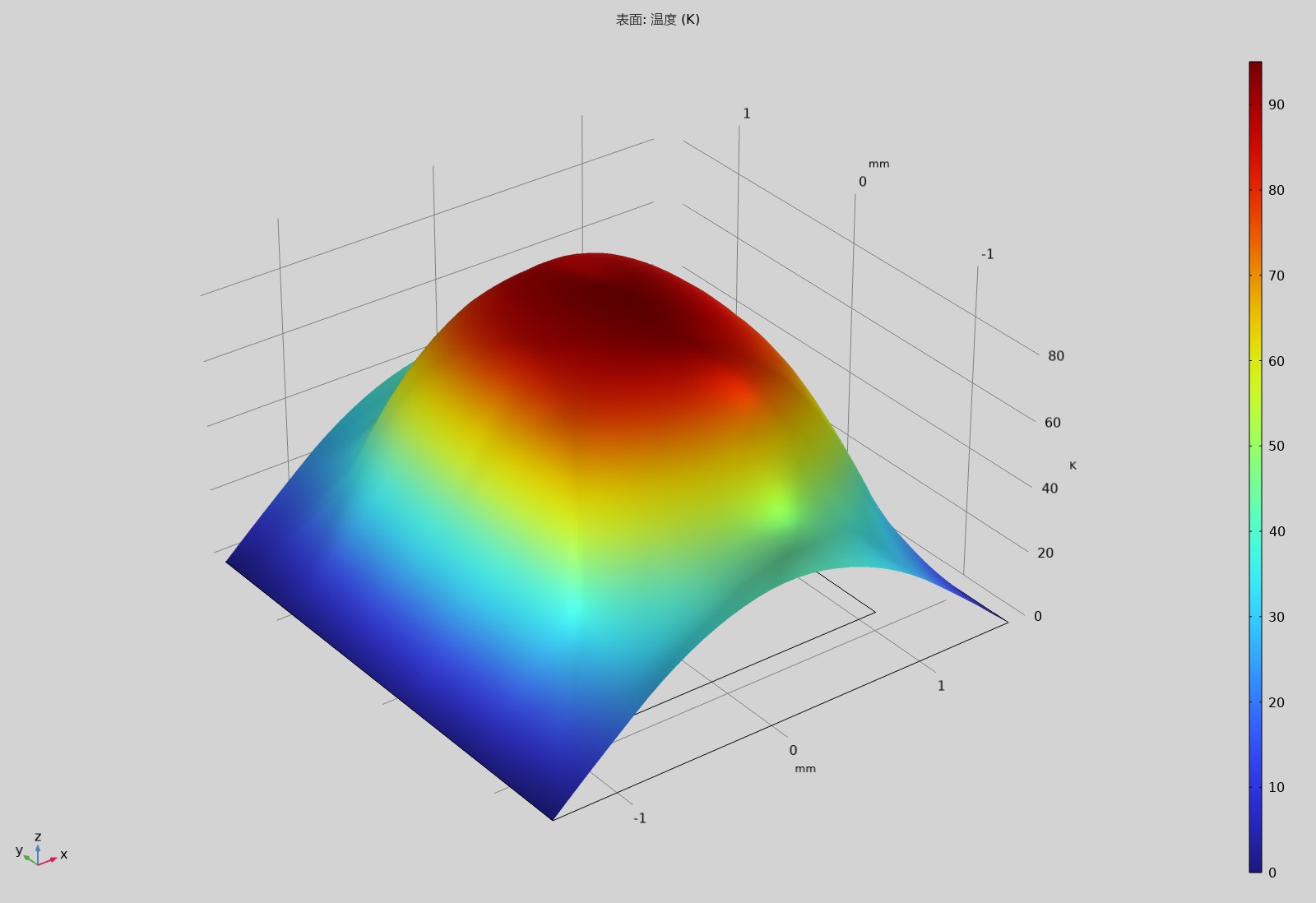

做微波仿真最爽的是场分布可视化。在2D截面上用箭头图显示电场方向，同时叠加热梯度云图。点击播放按钮看电磁场和温度场实时联动的效果，就像看电磁炉加热的慢动作回放。注意要开启自适应网格，特别是金属边缘和介质交界处，网格加密等级建议开到5级。

最后输出S参数时，记得在端口设置里勾选"Calculate during frequency sweep"，不然扫频结果会漏掉温度变化带来的阻抗失配。实测在2.4GHz附近，温度每升高10℃，回波损耗会恶化0.3dB左右。这种细微变化全靠自动化的多物理场耦合才能抓得准。

折腾完这套流程，最大的感悟是：电磁热耦合就像谈恋爱——单向付出（单向耦合）容易崩，双向奔赴（全耦合）才稳定。下次做类似仿真，记得提前把材料温度系数表格准备好，不然临时查手册能要命。
