在新能源汽车、工业控制、光伏储能等大功率电力电子系统飞速发展的当下，栅极驱动芯片作为连接主控单元与功率开关器件的核心桥梁，其驱动能力、响应速度、保护完整性与长期可靠性，直接决定了整机系统的效率、安全等级与使用寿命。面对市场对高集成、强保护、车规级驱动方案的持续刚需，杰盛微半导体（JSMSEMI） 基于自主研发功率模拟技术平台，正式推出 JSM57102BDR 高速低侧栅极驱动芯片，可对标型号 UCC57102B，以优异性能、稳定品质与完善生态，为行业提供高可靠、高性价比的国产化功率驱动解决方案。

一、杰盛微：深耕功率模拟，铸就国产芯片可靠力量

杰盛微半导体是一家专注于高可靠性功率模拟集成电路研发、设计与销售的高科技企业，团队汇聚功率半导体领域资深专家，构建了完整的自主研发体系与核心技术专利池，产品覆盖栅极驱动 IC、电源管理芯片、霍尔传感器、功率器件等多条产品线，广泛应用于汽车电子、光伏储能、工业控制、家用电器、大功率开关电源等关键领域。

公司始终坚守车规级品质、工业级可靠性的设计理念，严格遵循国际质量管理体系标准，从晶圆选型、电路设计、版图优化到封装测试全链条严控质量关，致力于为全球客户提供稳定、安全、可批量交付的功率半导体解决方案。本次推出的 JSM57102BDR，正是杰盛微针对中大功率驱动场景打造的标杆产品，可对标 UCC57102B，满足客户对性能、兼容性与供应链安全的多重需求。

二、产品定位：JSM57102BDR，对标 UCC57102B，专为高功率可靠驱动而生

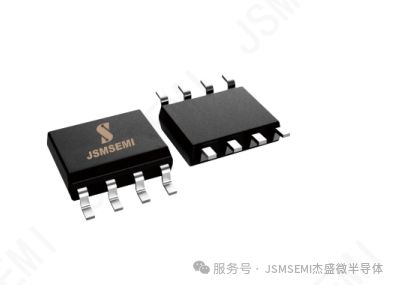

JSM57102BDR 是杰盛微推出的单通道、高速、低侧 IGBT/SiC MOSFET 栅极驱动芯片，采用标准 SOP‑8 封装，面向汽车大功率应用、工业驱动、新能源电能转换等场景设计。芯片具备强驱动能力、超快响应速度、全面保护机制与高抗干扰特性，采用标准化引脚定义与电气参数设计，可对标 UCC57102B，实现引脚兼容、性能匹配、设计零改动的平稳替换，有效降低客户研发成本、缩短产品上市周期，缓解供应链风险。

• 新能源汽车 PTC 加热器、热泵压缩机驱动系统

• 车载牵引逆变器、主动放电电路、辅助电源子系统

• 家用 / 商用 EV 充电桩、大功率开关电源

• 工业电机驱动、光伏逆变器、储能变流器

• 各类 IGBT/SiC MOSFET 功率开关的高可靠低侧驱动

三、核心性能：强驱动・快响应・全保护，三大优势拉满

1. 强劲对称驱动，轻松驾驭 SiC/IGBT

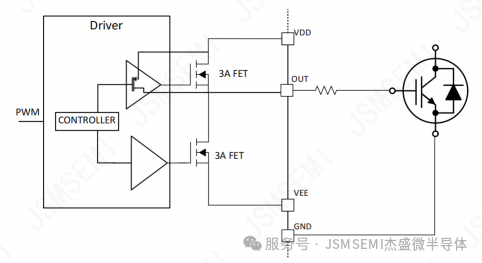

JSM57102BDR 采用优化推挽式功率输出级，实现典型 3A 源电流 / 3A 灌电流对称驱动能力，可快速完成功率管栅极电容充放电，显著缩短开关时间、降低开关损耗，完美适配 SiC MOSFET、IGBT 等高频、高压功率器件。轨到轨输出结构配合低导通阻抗，确保开关动作干净利落，在高频工况下依然保持低发热、高效率运行，助力系统提升整体能效。

2. 超高速时序，系统响应更精准

芯片内置高速逻辑通路，实现典型 26ns 超低传输延迟，输入脉冲到输出动作几乎无滞后，最小可识别 9ns 窄脉冲，满足高频 PWM 控制需求。时序精度高、脉冲失真小，助力系统实现更精准的开关控制与环路稳定性，适配高速开关的现代化功率系统。

3. 全面防护机制，从芯片到整机更安全

作为大功率系统核心器件，保护能力直接决定系统寿命。JSM57102BDR 集成多重自研保护机制，覆盖过流、欠压、过温、故障反馈全场景：

• DESAT 退饱和保护

  ：内置高精度阈值检测，搭配前沿消隐机制，精准识别 IGBT/SiC 短路与过流故障；检测到异常后立即触发软关断，抑制电压过冲，降低短路能量冲击，避免功率管炸裂失效。

• UVLO 欠压锁定

  ：具备精准阈值与滞回特性，电源电压低于安全阈值时输出强制拉低，杜绝驱动不足导致的功率管半导通、发热烧毁风险。

• TSD 热关断保护

  ：芯片温度超安全阈值时，快速触发故障并关断输出；温度回落自动恢复，避免芯片过热失效。

• FLT 故障开漏反馈

  ：发生 DESAT、UVLO、TSD 任一故障时，FLT 引脚主动拉低，实时上报 MCU/DSP，支持系统快速诊断与保护动作，提升整机功能安全水平。

四、电气与封装：高兼容・宽温域・易布局，量产更省心

1. 宽范围供电，高抗扰输入

芯片推荐工作电压 8.5V–26V，绝对最大耐压 30V，适配 12V/15V/18V/24V 主流系统母线；输入引脚可承受负压，有效抵抗地弹噪声与干扰，恶劣电磁环境不误触发；输入阈值兼容 TTL/CMOS 电平，高低阈值稳定，具备良好抗干扰能力，可直连 3.3V/5V MCU，简化系统接口设计。

2. 宽温稳定，车规级表现

工作结温范围 -40℃ ~ 150℃，满足汽车机舱、工业现场等高温恶劣环境长期稳定运行，温度漂移小、参数一致性高，可应对复杂工况下的严苛考验。

3. 标准 SOP‑8 封装，布局极简

采用行业通用 SOP‑8 小型化封装，PCB 布局友好、节省空间；单 GND 设计配合星型接地指南，有效抑制噪声耦合；推荐 VDD 就近放置去耦电容，芯片尽量靠近功率管，进一步提升系统稳定性与 EMC 性能，降低量产调试难度。

五、系列选型：版本清晰，适配多元需求

杰盛微针对不同系统需求，提供完整 JSM57102x 系列产品，用户可按需选择：

• JSM57102BDR（B 版本）

  ：单端输出、内置 5V VREF 基准、支持 VEE 负偏压，通用性最强，对标 UCC57102B，适合绝大多数通用驱动场景；

• JSM57102CDR（C 版本）

  ：独立 OUTH/OUTL 双通道输出，栅极充放电独立控制，适合需要精细调节开关速度的场景；

• JSM57102WDR（W 版本）

  ：集成 EN 使能引脚，支持远程开关控制，简化系统使能逻辑，适合需要便捷启停控制的场景。

其中 JSM57102BDR 作为本次主推主力型号，可对标 UCC57102B，凭借全面的功能、稳定的性能与标准化设计，成为客户国产化替代的优选方案。
