今天给大家分享下咱们社区低功耗四核A7 Top学员在做最终physical signoff drc检查时遇到的一个DRC Violation——LUP.6 Violation。并给出在当前database做ECO修复的方案。

在这里插入图片描述

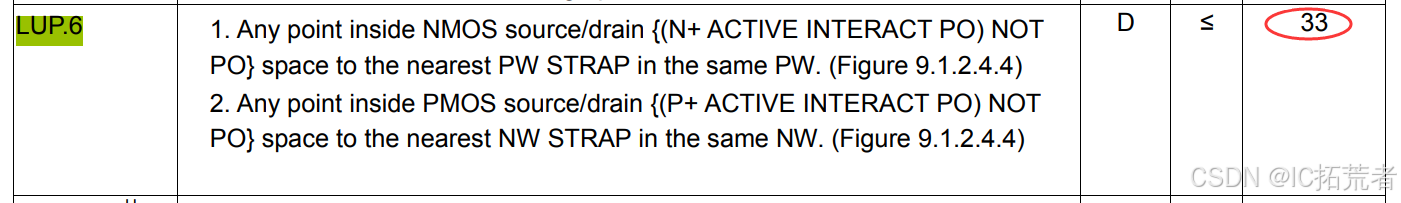

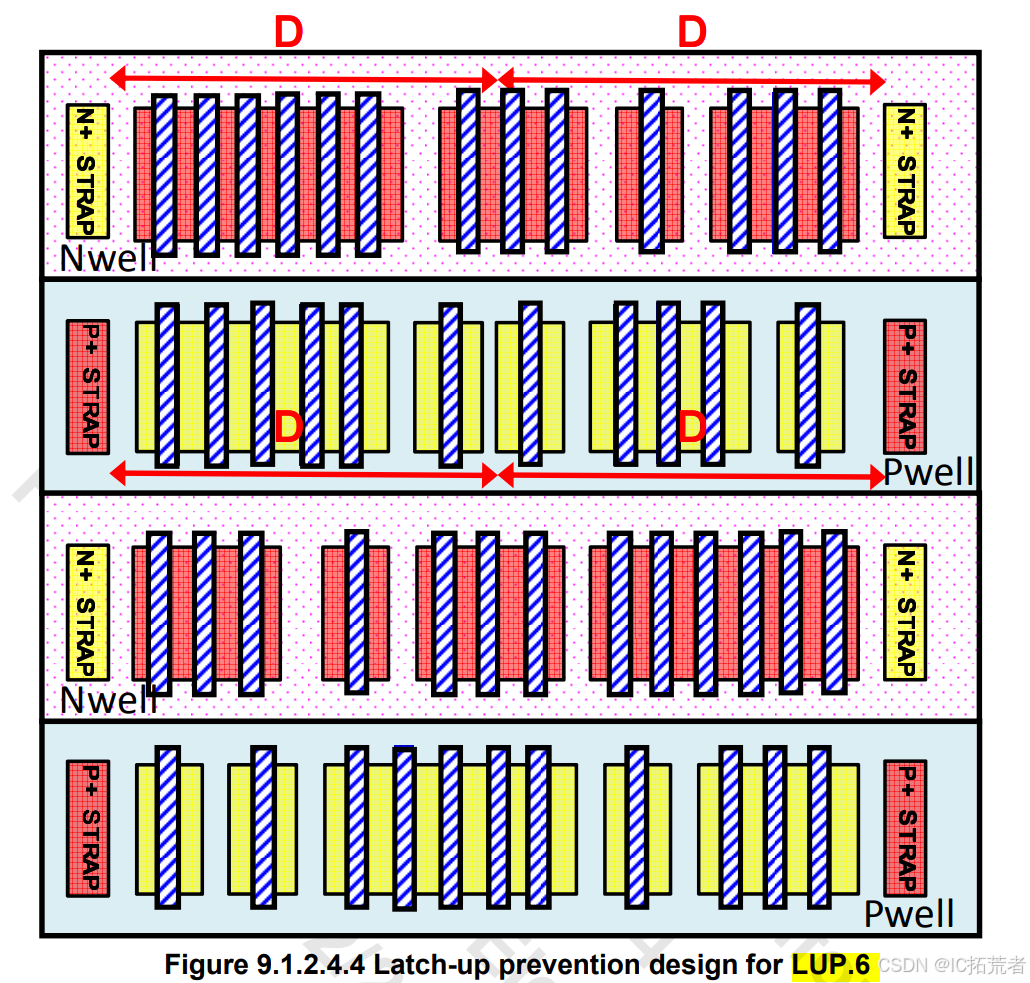

这个LUP.6 DRC在design manual中的描述和图解如下所示。
在这里插入图片描述

LUP.6 DRC Violation如下图所示，数量高达21万多。
在这里插入图片描述

所以这类DRC Violation的根本原因是学员在floorplan阶段忘记添加tap cell导致的。

在这里插入图片描述

数字IC后端手把手实战教程 | Innovus verify_drc VIA1 DRC Violation解析及脚本自动化修复方案

这类DRC Violation完全可以在floorplan做完的calibre drc检查中发现。此时发现timing已经修得差不多了，肯定不希望重新返回floorplan重做。

那有没有什么方法可以在当前PR数据通过ECO的手段把这些Tap cell添加进去呢？

肯定有。

具体实现方法如下：

1）打开一个Floorplan的innovus数据 floorplan.enc

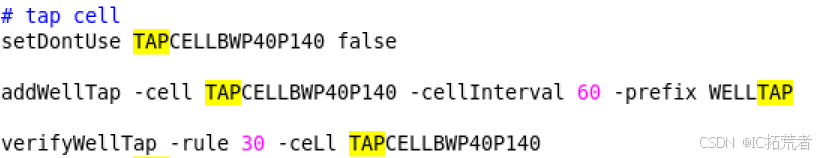

2）使用咱们02脚本中添加tapcell的命令给设计添加tap cell

3）选中tapcell 并把所有添加的tap cell defOut

select_obj [dbGet top.insts.cell.name TAP -p2]

defOut -selected tapcell.def

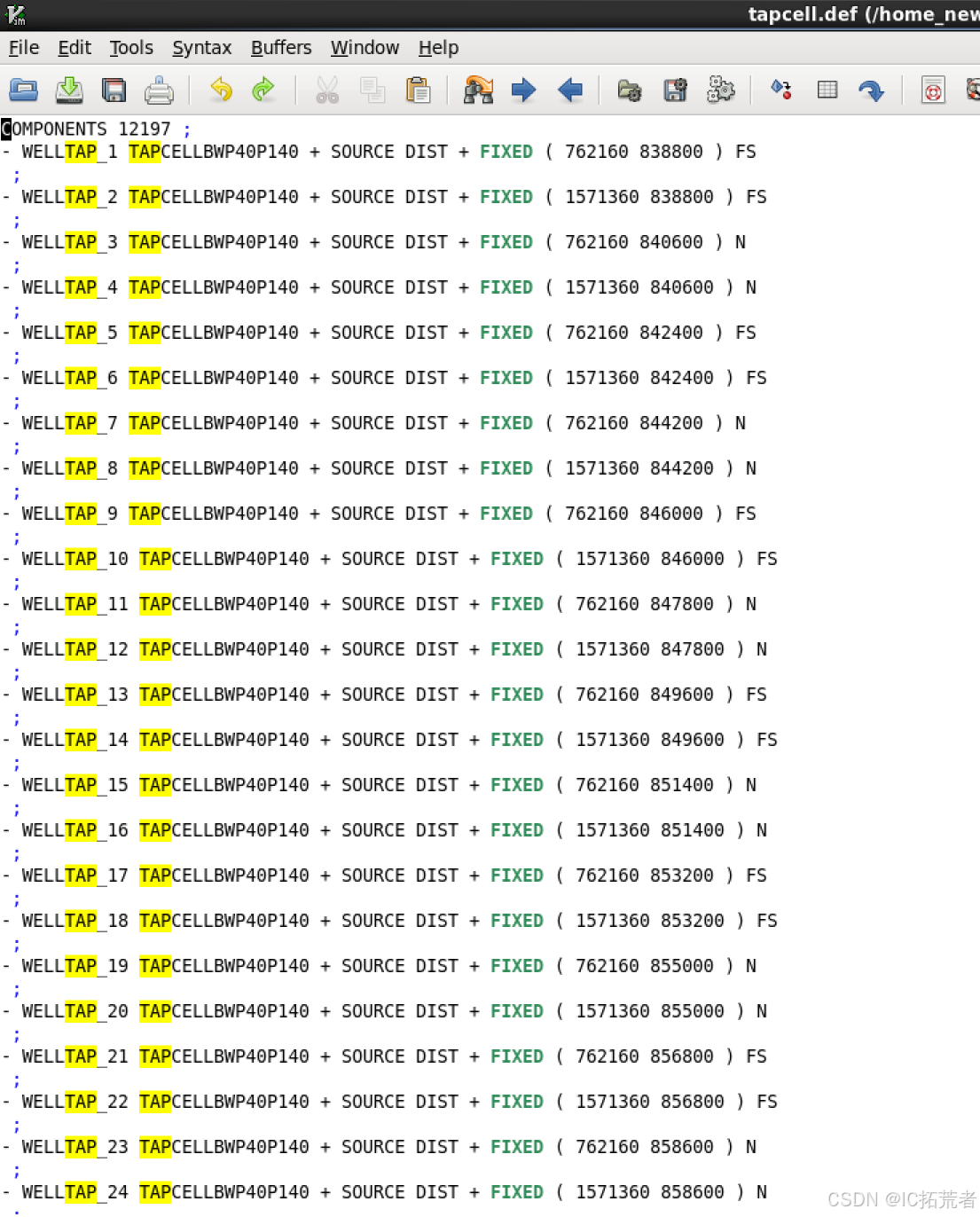

在这里插入图片描述

4）打开最新PR innovus数据，读入上面写出来的tap cell def文件

defIn tapcell.def

5）执行refinePlace 把当前和新加入tapcell 有overlap的cell挪开

6）执行ecoRoute
