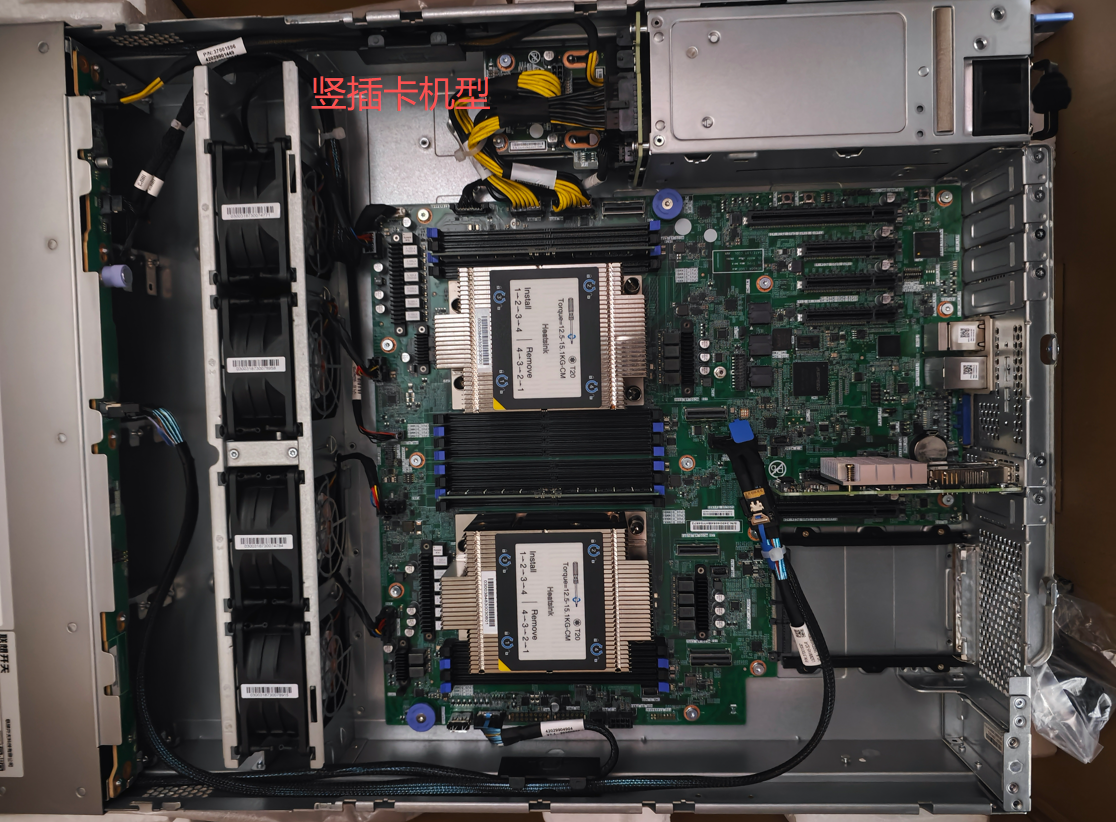

CS5280H3是基于海光C86-4G处理器全新一代2U双路机架式服务器，适用于虚拟化、云计算数据中心、大数据分析等众多领域。这个型号产品市面上还比较少，也是公司第一次到货，这里简单参考下机器内部布局，为以后交货改扩配做参考。CS5280H3型号为CS5280H3-A0、CS5280H3-A5还有1个竖插卡机型CS5280H3-A4，相比起来就“丐”很多。
CS5280H3-A5、CS5280H3-A4这几款是OEM中科可控R6250H0、R5250H0.

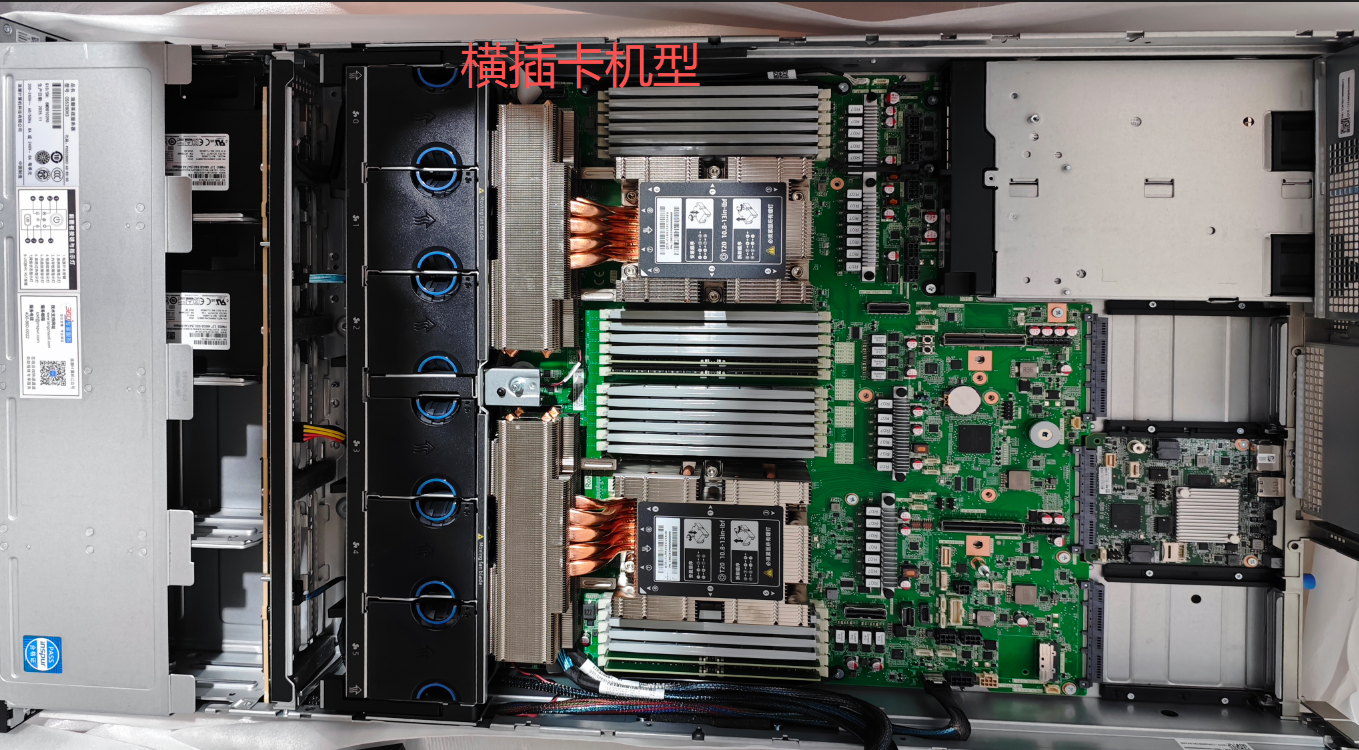

这次库里到的是CS5380H3-A0横插卡浪潮自研版本，后面还是讲解这个型号。

CPU

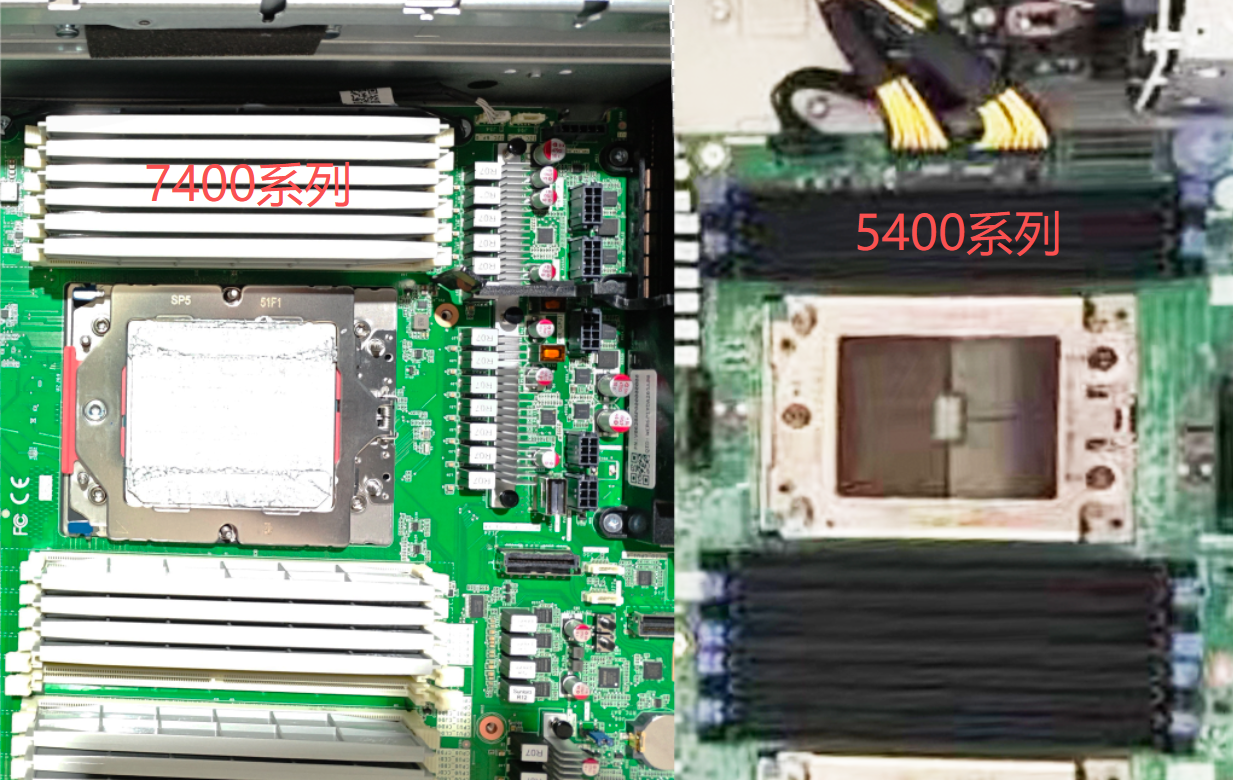

CS5280H3这个机型分支型号比较多，我个人猜测是因为海光4号CPU的封装大小所致。7400系列CPU可以看到SP5封装“巨大”，5400系列用的应该还是和7300系列一样的封装（个人猜测），可以对比一下5400和7300系列的参数

海光4号	核数	主频/睿频		海光3号	核数	主频/睿频
7490	64	2.7/3.1	VS
7480	64	2.0/3.0	VS
7470	48	2.6/3.1	VS
7460	48	2.1/3.0	VS
7455D	48	2.1/2.1	VS
7420D	32	2.3/2.3	VS
5480	32	2.5/3.0	VS	7390	32	2.7/3.3
			VS	7380	32	2.2/3.0
			VS	7375	32	2.0/3.0
5460	24	2.4/3.0	VS	7360	24	2.2/3.0
5440	16	2.5/3.0	VS	5380	16	2.5/3.0

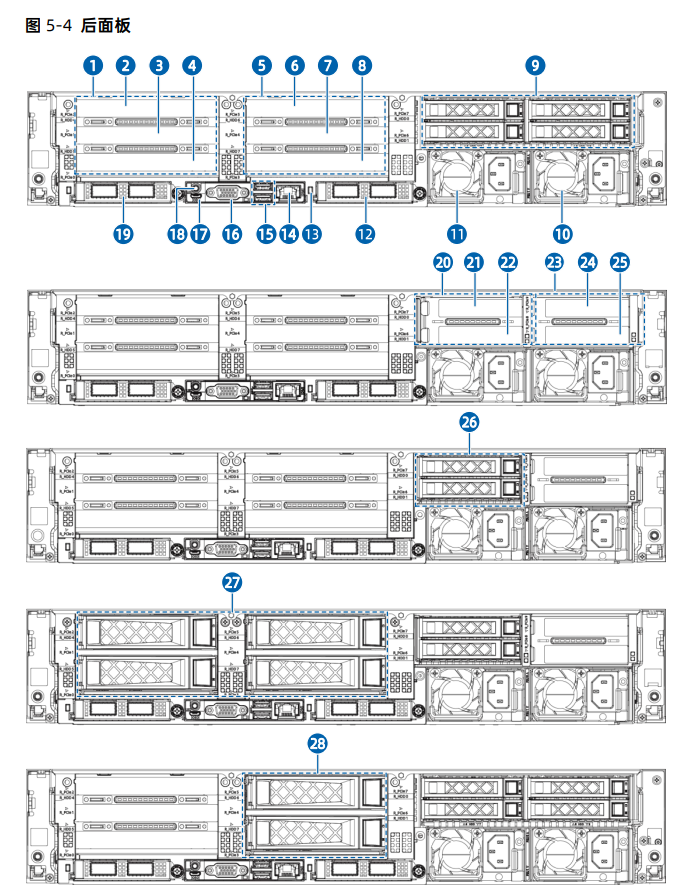

PCIE扩展槽

最大支持数量

官方给出配置：PCIe扩展最多支持10个PCIe 5.0扩展插槽

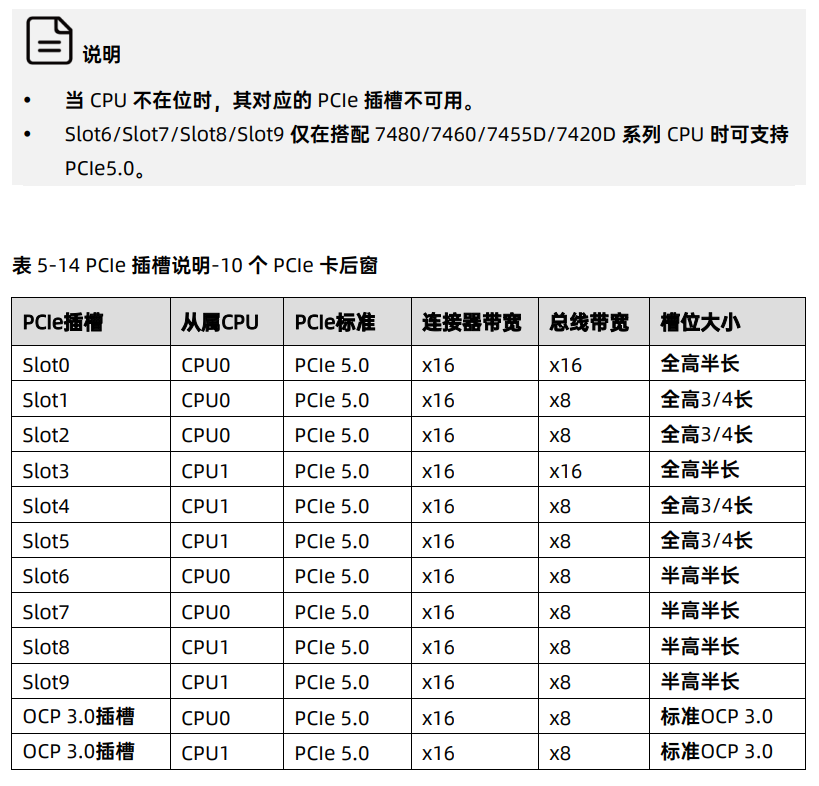

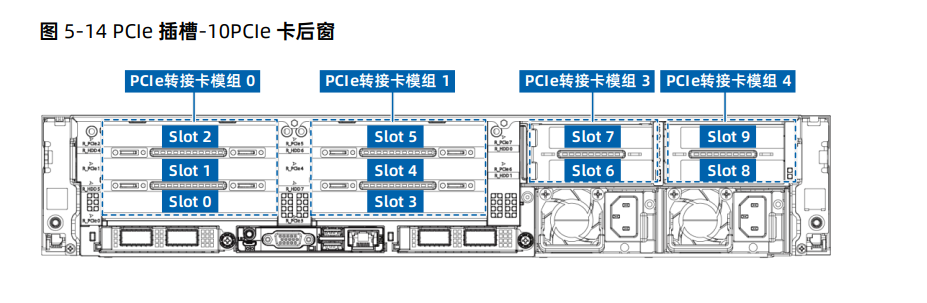

各插槽信号来源如下图

主板接口

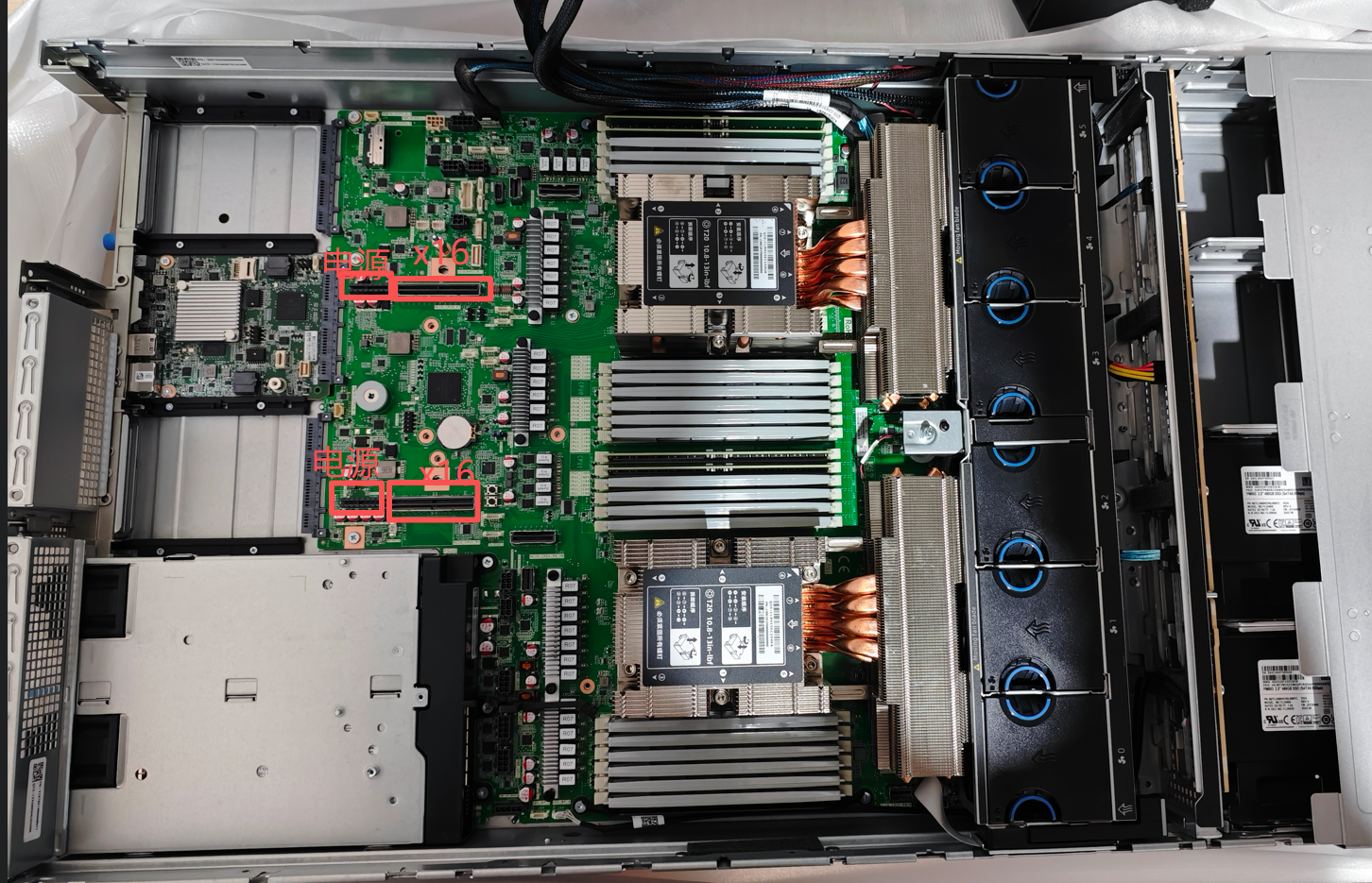

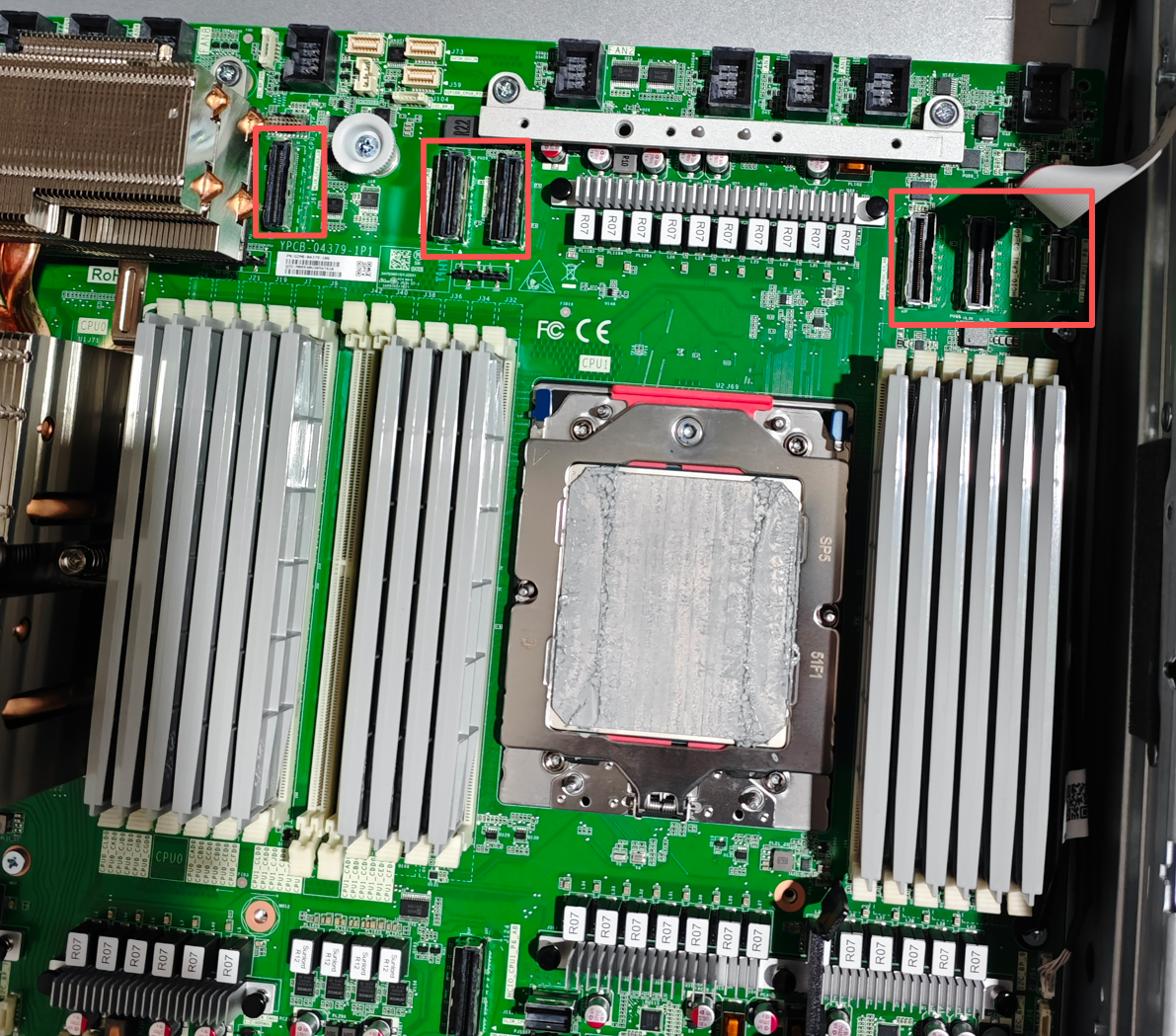

转接卡在主板上有一个电源插槽和一个数据插槽，数据插槽是pcie x16的，左侧转接卡和中间转接卡的位置都有同样的插口，这边推测左边转接卡模组0和中间转接卡模组1是通用的。

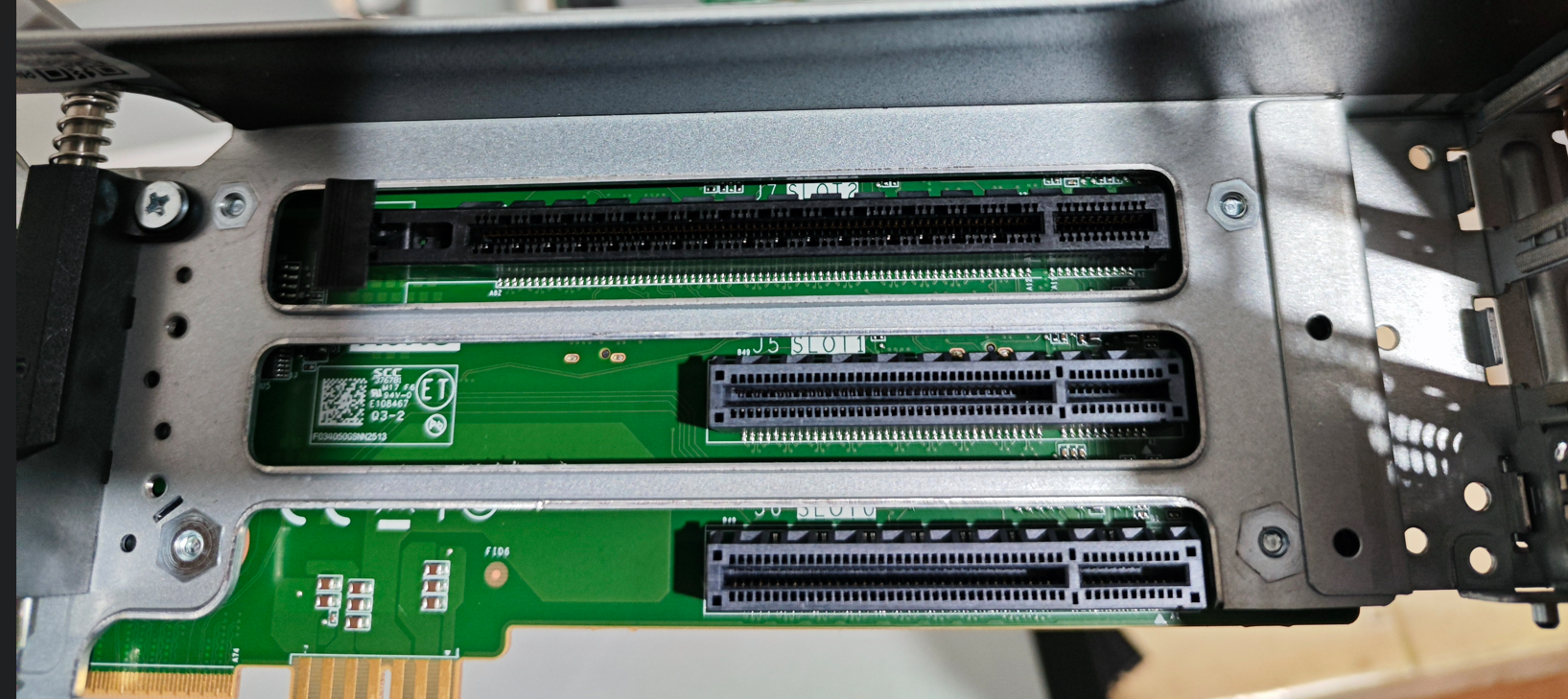

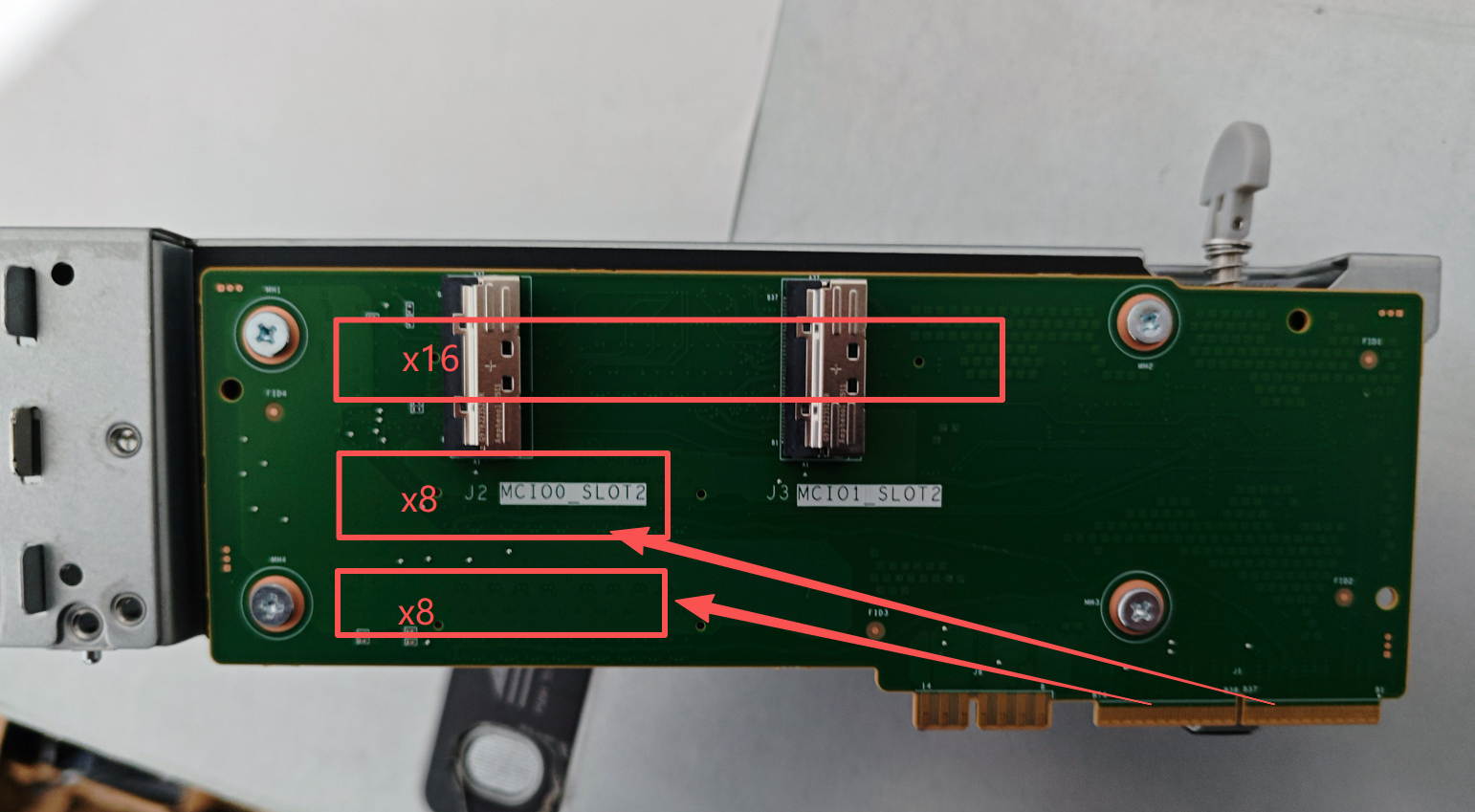

主板上的pcie通道被分配到了riser卡的下方2个x8插槽，转接卡后的转接线是上方x16的数据线

转接卡数据线

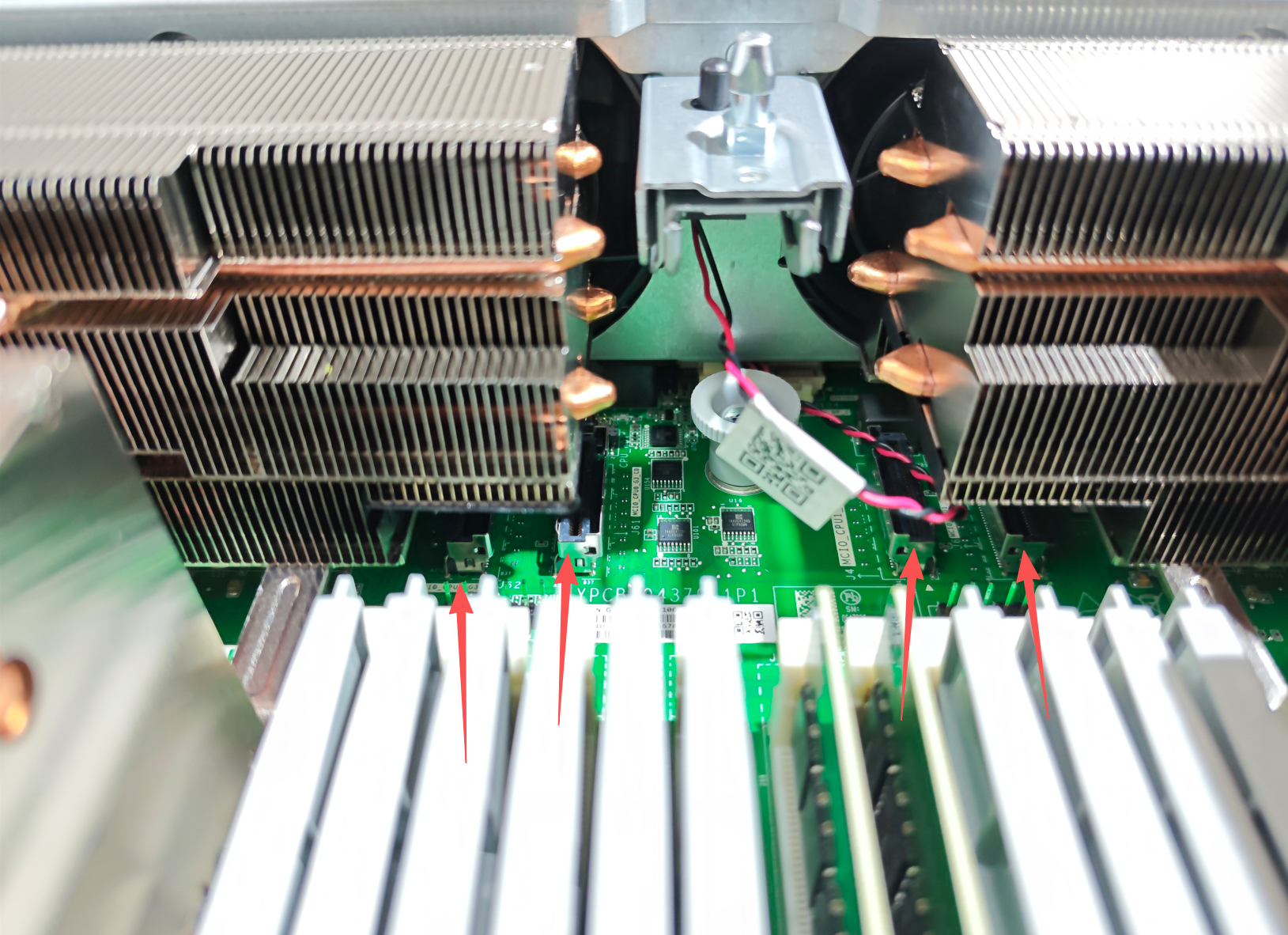

通过图片可以发现海光4号配的T型散热器，转接卡slim接口在散热器下方，插这些接口的时候需要把散热器取下

取下散热器后方可插线，同时可以看到海光4号这颗巨大的CPU

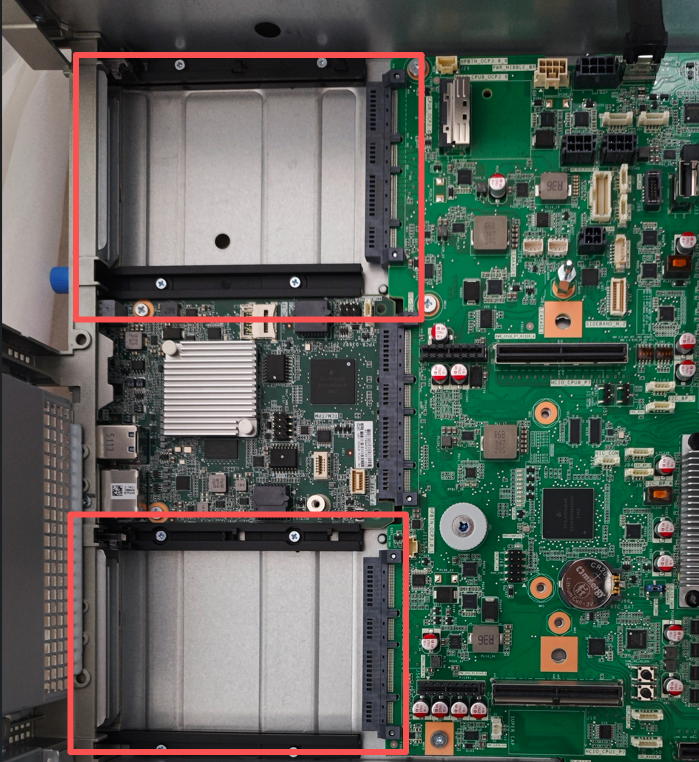

OCP接口

板载有2个OCP接口

内存

最大规格

7490/7470 系列处理器最大支持 12 个内存通道，双路最大支持 24 DIMM。

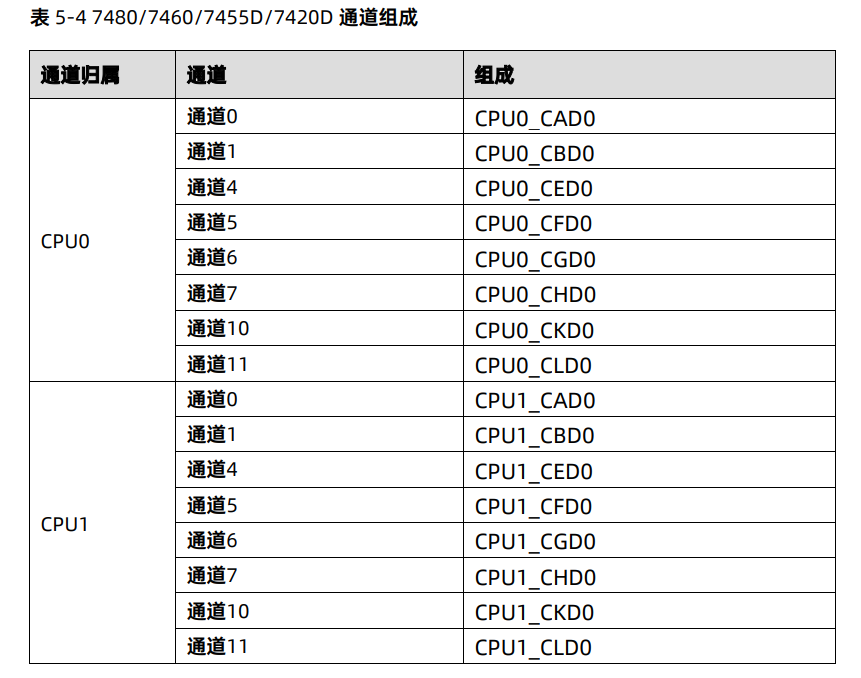

7480/7460/7455D/7420D 系列处理器最大支持 8 个内存通道，双路最大支持 16 DIMM

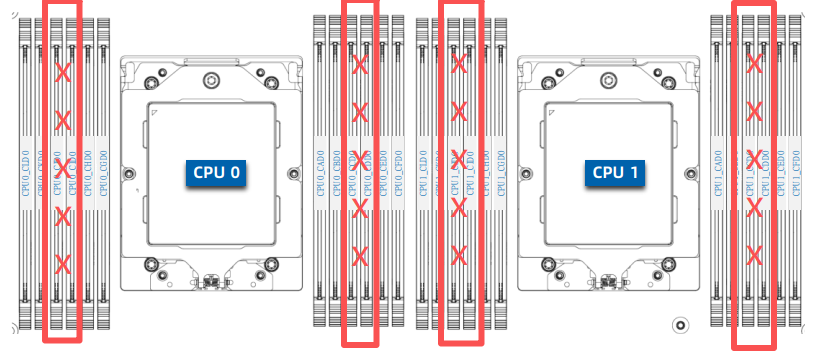

7490/7470所有插槽都可以用，7480/7460/7455D/7420D每个CPU只有8个可用

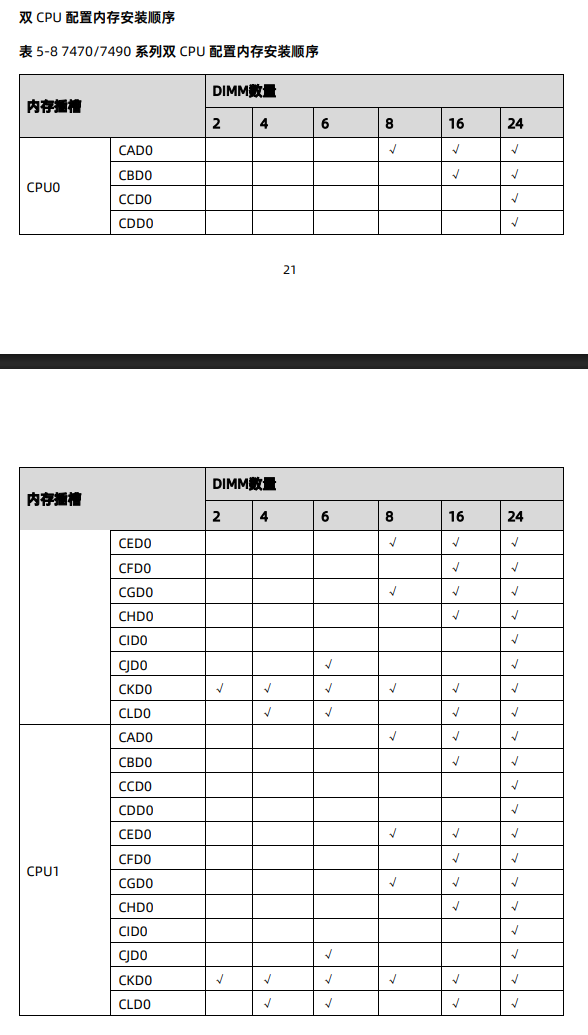

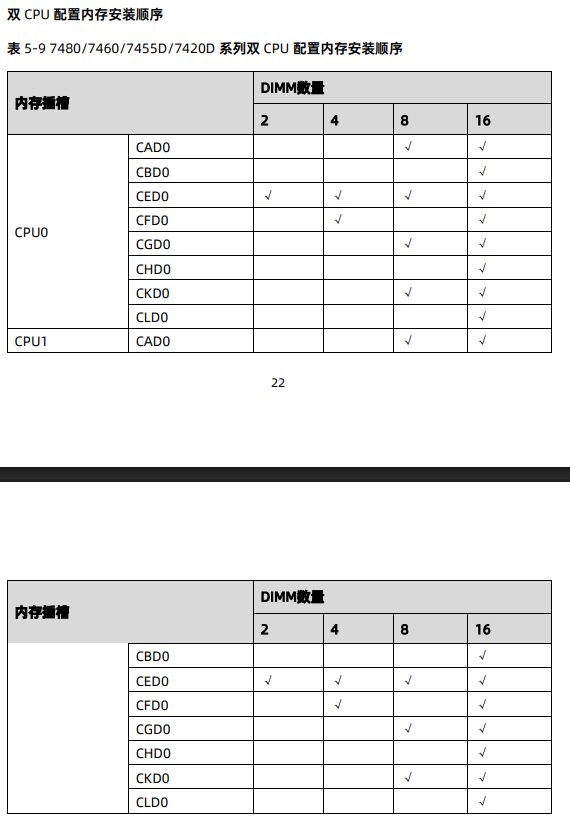

内存安装顺序

硬盘

最大规格

前置3.5x12 机型

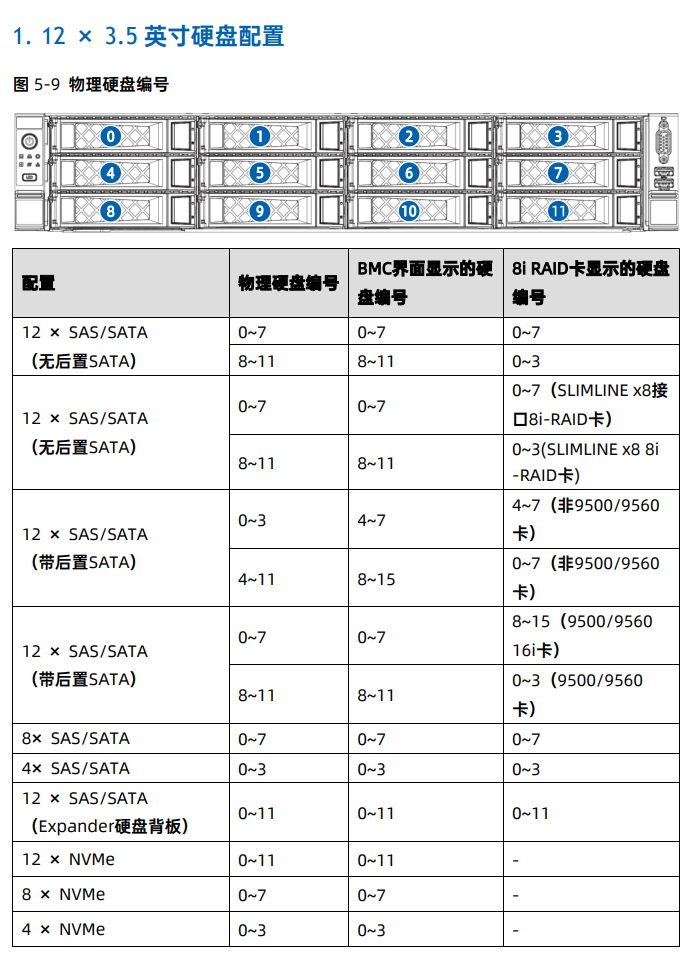

通过官方给的技术白皮书可以看到硬盘背板类型众多。

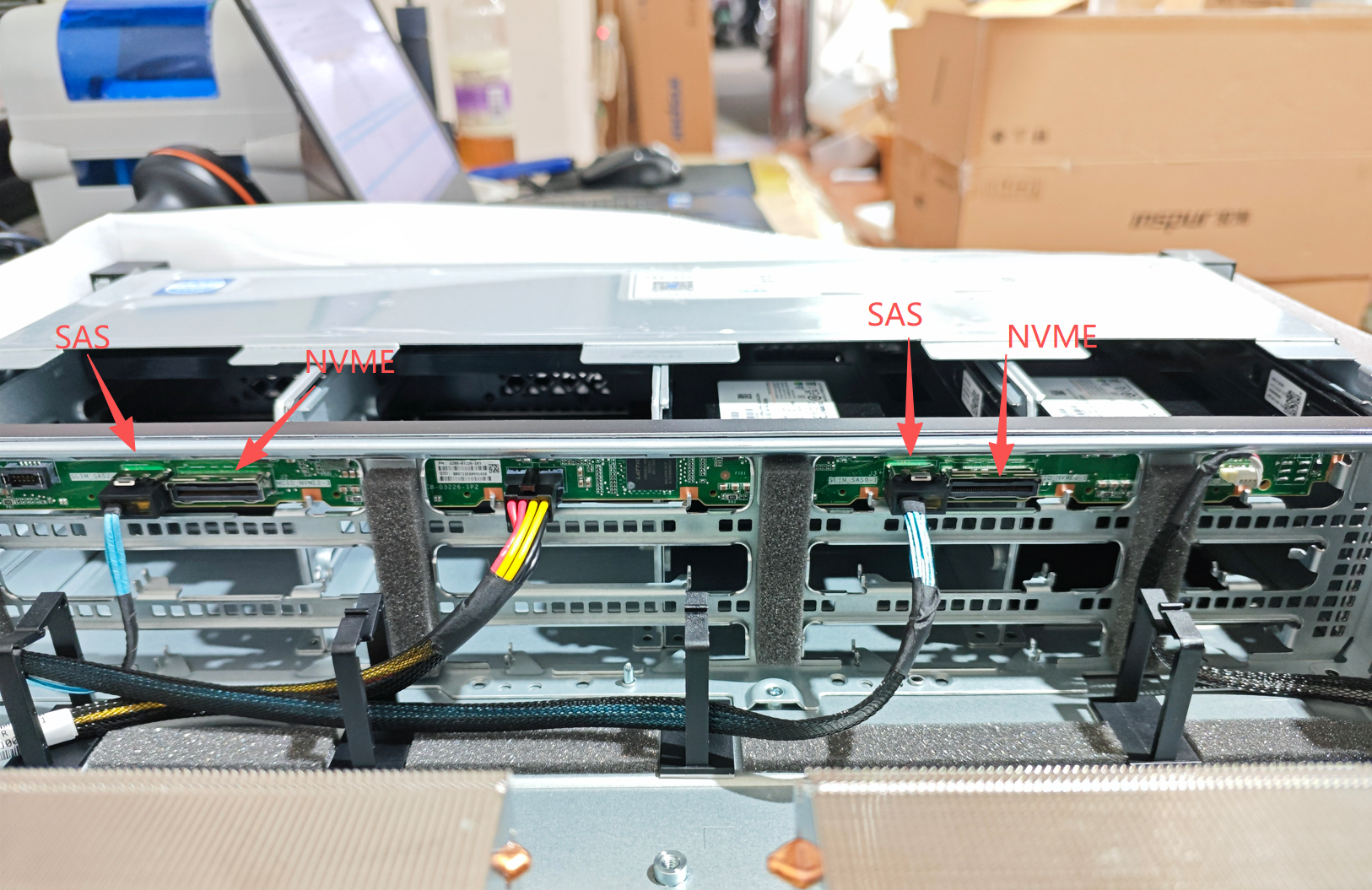

库里到货的背板是3.54的背板，同时支持SAS/SATA/NVME，对应上表应该是4XNVMe这个背板。每个slim接口是x8通道可以接2块NVMe硬盘，SAS线也是一条线接2块硬盘。

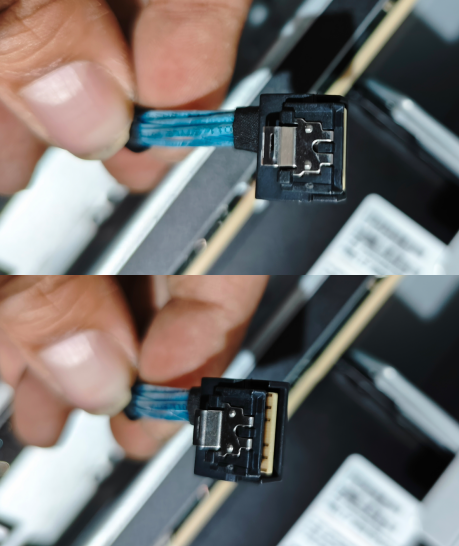

背板端SAS线是这样的，估计比较难配

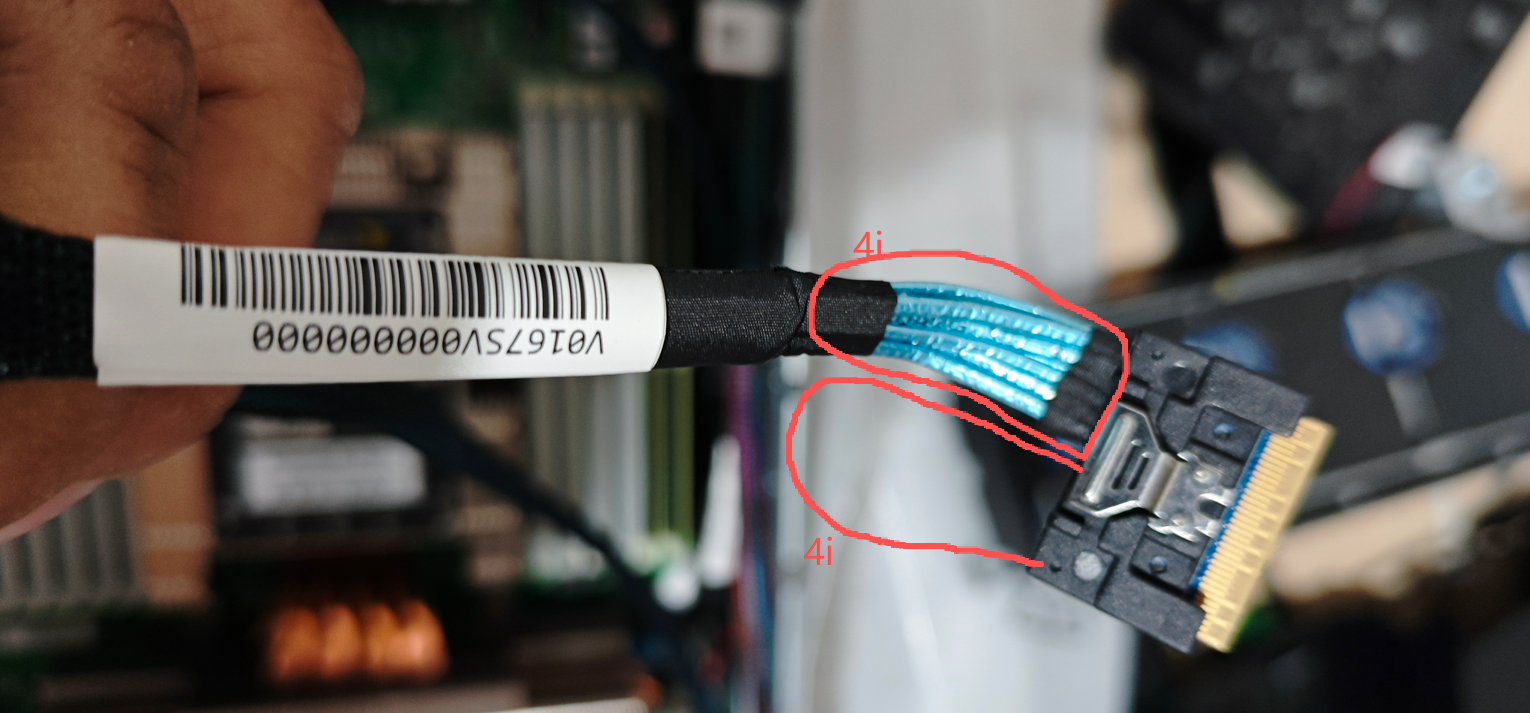

9560卡端的线是这样的，9560 8i卡只有1个接口，也就是说可以接入8个SAS/SATA，这个线缆也是阉割的，可以看到接口只有一半有接线。所以想增加1个3.54背板支持5-8块硬盘还需要换一条1分4的SAS线

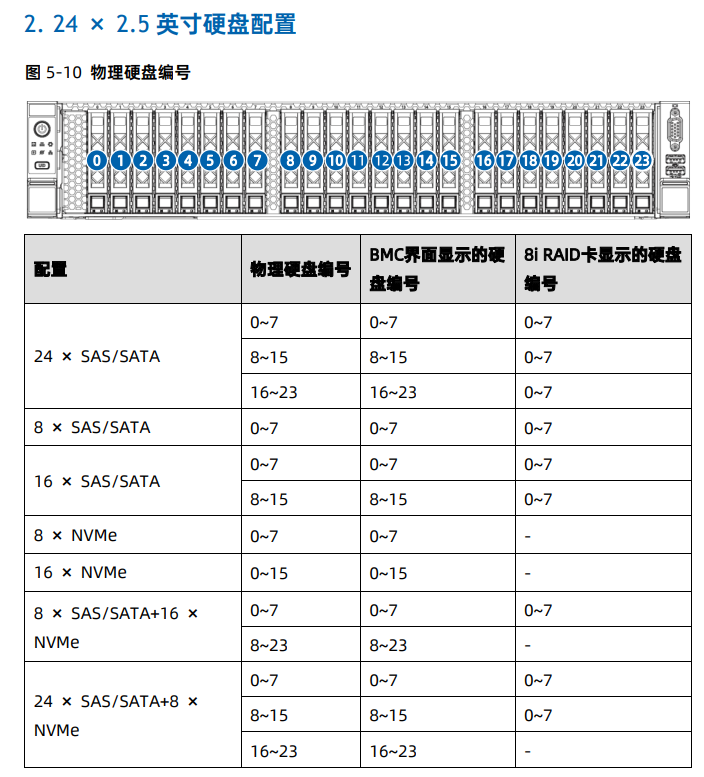

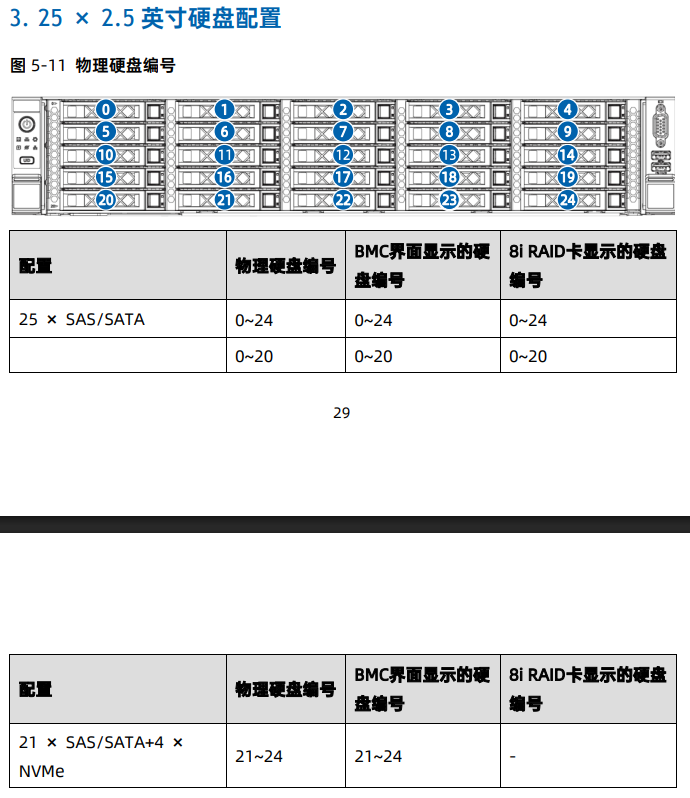

2.524机型及2.525机型

仓库没有这款，只能粘贴一下技术白皮书的内容。

后置硬盘
