M00398-使用 Chan 法计算 TDOA 和计算 GDOP 的 MATLAB 仿真实现

在定位技术的研究中，到达时间差（TDOA, Time Difference of Arrival）和几何精度稀释因子（GDOP, Geometric Dilution of Precision）是非常关键的概念。本文将介绍如何使用 Chan 法来计算 TDOA，并进一步实现 GDOP 的计算，同时通过 MATLAB 进行仿真。

Chan 法计算 TDOA

Chan 法是一种经典的用于从 TDOA 测量值中估计目标位置的算法。其核心思想是通过将非线性的定位问题转化为线性最小二乘问题来求解。

假设我们有 \(n\) 个基站，目标位置为 \((x, y)\)，第 \(i\) 个基站的位置为 \((xi, yi)\)。TDOA 测量值 \(t_{ij}\) 表示信号从目标到第 \(i\) 个基站和第 \(j\) 个基站的到达时间差。根据距离与时间的关系 \(d = c \cdot t\)（其中 \(c\) 是信号传播速度），我们可以得到以下方程：

\[ \sqrt{(x - xi)^2 + (y - yi)^2} - \sqrt{(x - xj)^2 + (y - yj)^2} = c \cdot t_{ij} \]

直接求解这个非线性方程是比较困难的，Chan 法通过一些数学变换将其转化为线性形式。以下是 MATLAB 代码实现：

% 假设基站位置
base_stations = [0 0; 10 0; 0 10]; % 三个基站的坐标
n = size(base_stations, 1);
% 假设目标位置
target = [5 5];

% 计算真实的TDOA
c = 3e8; % 信号传播速度
tdoa_true = zeros(n - 1, 1);
for i = 2:n
    d_i = norm(target - base_stations(i, :));
    d_1 = norm(target - base_stations(1, :));
    tdoa_true(i - 1) = (d_i - d_1) / c;
end

% Chan法计算目标位置
A = zeros(n - 1, 2);
b = zeros(n - 1, 1);
for i = 2:n
    A(i - 1, :) = 2 * (base_stations(i, :) - base_stations(1, :));
    b(i - 1) = norm(base_stations(i, :))^2 - norm(base_stations(1, :))^2 - c^2 * tdoa_true(i - 1)^2;
end
estimated_position = (A' * A) \ (A' * b);

在这段代码中，首先我们定义了基站的位置 basestations 和目标的真实位置 target。然后根据真实位置计算了真实的 TDOA tdoatrue。接着，通过构建矩阵 A 和向量 b，利用线性最小二乘法 (A' A) \ (A' b) 来估计目标位置 estimated_position。

计算 GDOP

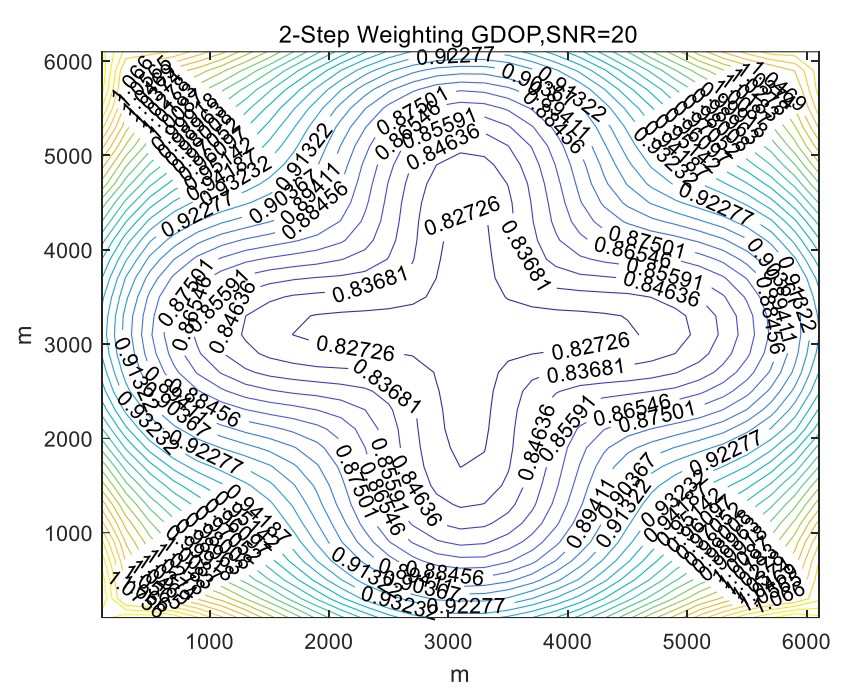

几何精度稀释因子（GDOP）描述了定位系统的几何结构对定位精度的影响。GDOP 越小，定位精度越高。其计算依赖于基站的几何分布和目标位置。

GDOP 的计算公式为：

\[ GDOP = \sqrt{tr\left[(H^T H)^{-1}\right]} \]

其中 \(H\) 是观测矩阵，与基站位置和目标位置的偏导数有关。

以下是计算 GDOP 的 MATLAB 代码：

% 计算GDOP
H = zeros(n - 1, 2);
for i = 2:n
    r_i = norm(target - base_stations(i, :));
    r_1 = norm(target - base_stations(1, :));
    H(i - 1, :) = (target - base_stations(i, :)) / r_i - (target - base_stations(1, :)) / r_1;
end
gdop = sqrt(trace(inv(H' * H)));

在这段代码中，我们首先构建了观测矩阵 H，然后根据公式计算了 gdop。

通过以上 MATLAB 代码，我们完成了使用 Chan 法计算 TDOA 以及计算 GDOP 的仿真实现。在实际应用中，还需要考虑测量噪声等因素对定位精度的影响，但这里的基础实现为进一步研究提供了很好的起点。希望这篇文章能帮助你更好地理解和应用相关技术。
