公司背景

        讯成科技（NextW，中国台湾）专注工业以太网与全数字控制方案，其 EtherCAT 主站芯片为硬件集成式方案，内置完整协议栈与 DC 同步，无需主控 CPU 承担实时协议处理，降低开发门槛。

主要主站芯片型号

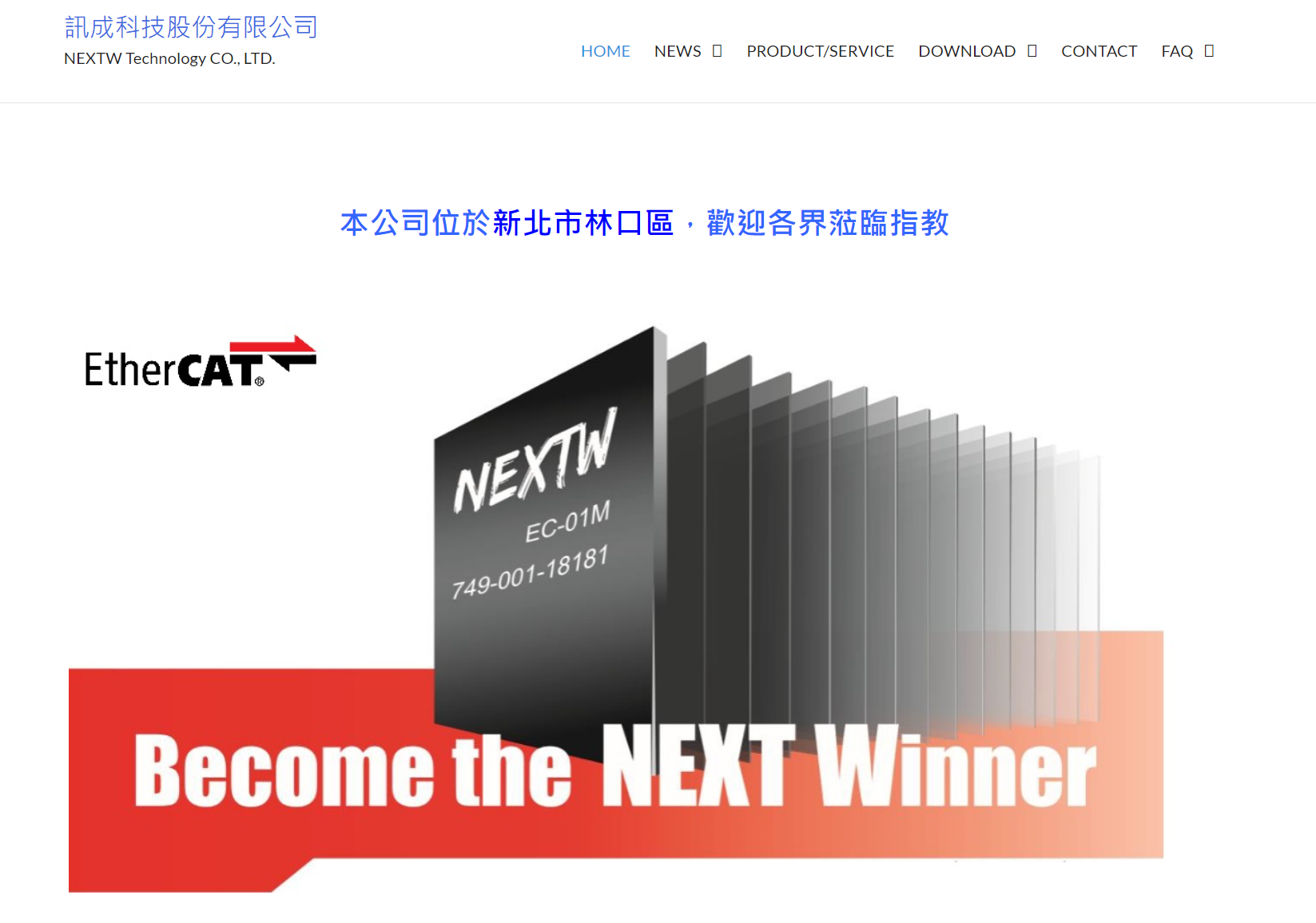

1. EC-01M（第一代）

   • 最小 DC 周期：250 μs
   • 最大从站数：40 个
   • SPI 频率：24 MHz
   • 外设：6 路 DI/DO，无 QEI/ADC/DAC/USB
   • 定位：入门级主站，适合简单 PLC、小型自动化设备

2. ECM-XF（第二代主力）

   • 封装：64 引脚 LQFP（7×7×1.4 mm）
   • 最小 DC 周期：125 μs；最大从站数：128 个
   • 通信：100 Mbps 以太网（RMII 接口接 PHY），SPI 主机接口最高 96 MHz
   • 外设：16 路 GPIO、32 位 QEI 编码器接口、1 路 12 位 DAC、1 路 12 位 ADC（5.14 MSPS 采样）
   • 温度：-40℃~+105℃ 工业级
   • 定位：中高端 PLC、机器人、CNC、运动控制器

3. ECM-XFU（XF 的 USB 增强版）

   • 继承 ECM-XF 全部 EtherCAT 与外设功能
   • 额外集成 USB 2.0（带片上收发器），支持固件在线升级；SPI 仍为 96 MHz
   • 配套 ECM-XFU Starter Kit，兼容 STM32 Nucleo/Arduino 引脚，便于快速原型

4. ECM-XM作为 XM 系列，侧重运动控制优化，常搭配多轴脉冲 / 编码器接口，适合伺服 / 步进驱控一体方案。

核心技术特点

• 硬件集成协议栈 + DCM（分布式时钟）主站模式，抖动远低于软主站（SOEM/IGH）
• 主 CPU 通过 SPI 与芯片通信，仅处理应用层与 PDO/SDO 配置，无需实时帧解析
• RMII 以太网接口（100 Mbps），支持标准工业 PHY；-40~105℃宽温
• 内置 CIA402 协议支持，便于运动控制场景快速对接伺服

选型对比表

表格

开发资源与应用

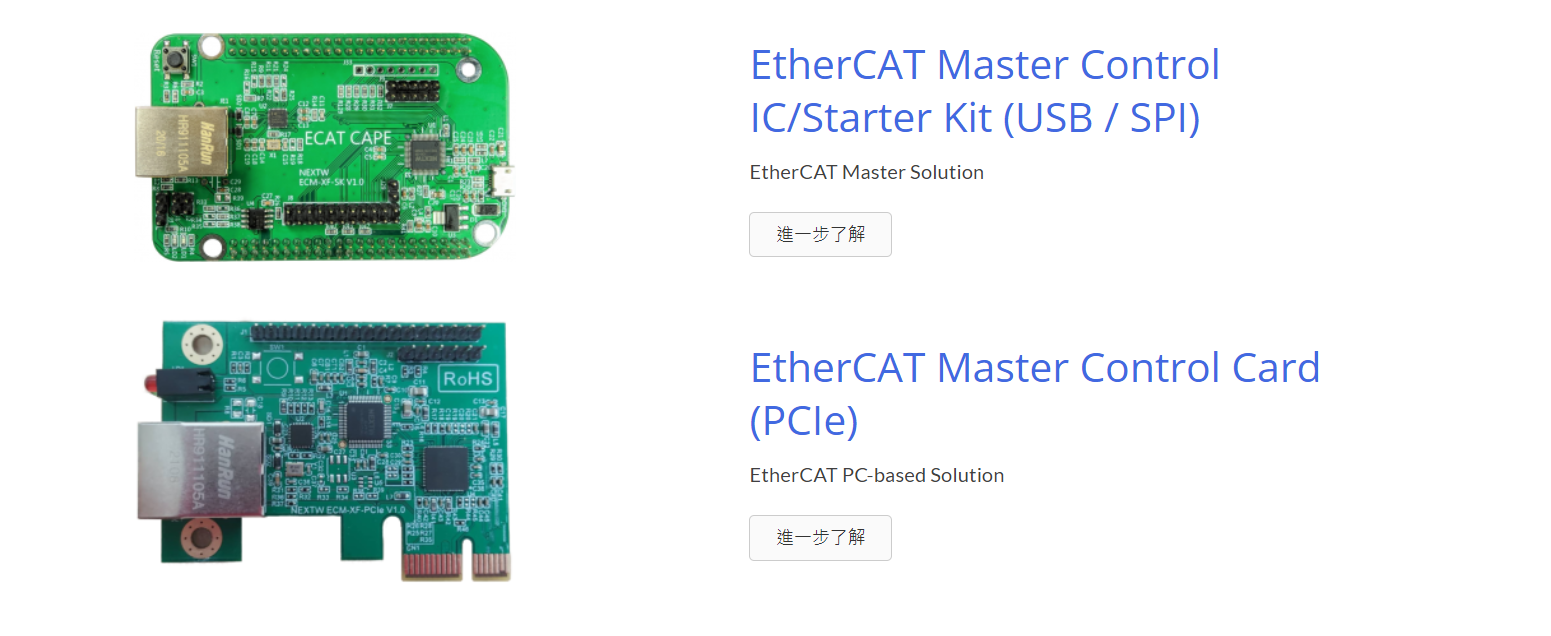

• 提供完整的开发套件、数据手册、用户手册、API 函数库与例程；支持与 STM32 等主流 MCU 配合
• 典型应用：PLC、运动控制器、机器人关节、CNC 机床、工业自动化产线
• 相比纯软件主站，硬件芯片方案的优势是实时性强、抖动小、CPU 负载低、开发周期短；相比专用主站 CPU 方案，成本更优。
