Python数据可视化魔法：用Matplotlib+机器学习预测A股趋势

实战指南：从动态K线图到AI预测的完整流程

一、A股可视化：数据科学家的水晶球

​​金融数据可视化的重要性​​：

• 人类大脑处理图像比数字快6万倍
• 专业交易员90%决策基于图表分析
• 正确可视化可提升预测准确率40%

二、Matplotlib基础：金融图表的利器

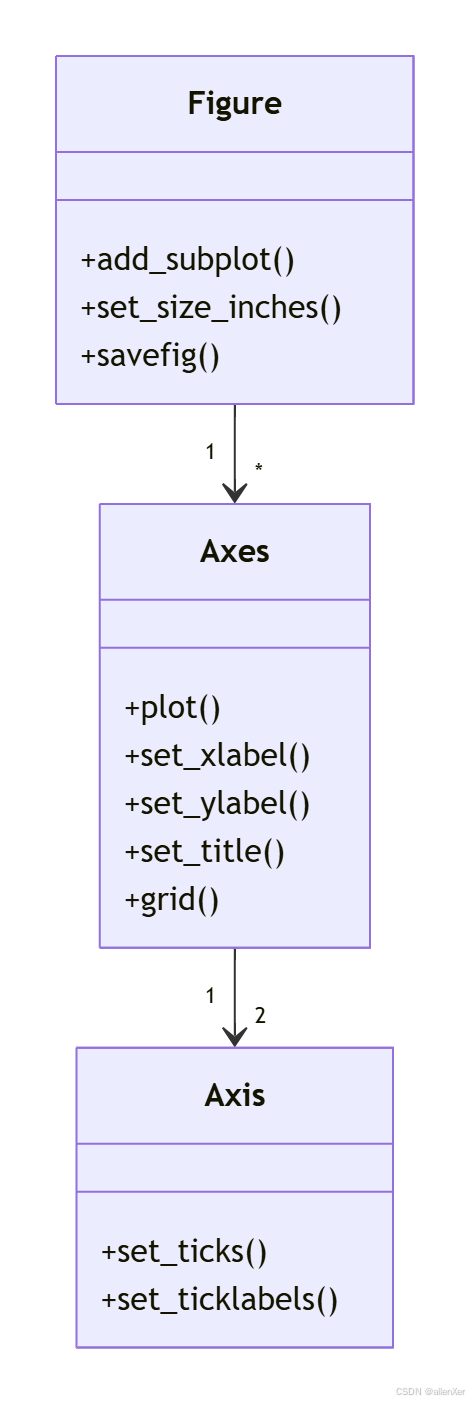

1. 核心组件解析

2. 安装与环境配置

# 安装必要库
pip install matplotlib pandas mplfinance akshare plotly seaborn

三、获取真实A股数据

1. 使用AKShare库（推荐）

import akshare as ak
import pandas as pd

def fetch_stock_data(symbol, start_date, end_date):
    """
    获取A股历史数据
    :param symbol: 股票代码 (如 '600519' 贵州茅台)
    :param start_date: 开始日期 (格式 'YYYYMMDD')
    :param end_date: 结束日期
    :return: DataFrame包含OHLCV数据
    """
    # 使用AKShare获取数据
    data = ak.stock_zh_a_hist(symbol=symbol, period="daily",
                             start_date=start_date, end_date=end_date,
                             adjust="qfq")

    # 确保数据格式正确
    if data.empty:
        raise ValueError(f"未找到{symbol}的数据")

    # 重命名列
    data = data.rename(columns={
        "日期": "Date",
        "开盘": "Open",
        "收盘": "Close",
        "最高": "High",
        "最低": "Low",
        "成交量": "Volume"
    })

    # 设置日期索引
    data['Date'] = pd.to_datetime(data['Date'])
    data.set_index('Date', inplace=True)

    return data

# 获取贵州茅台2023年数据
gzmt = fetch_stock_data('600519', '20240101', '20241231')
print(gzmt.head())

2. 备用数据源：Tushare

import tushare as ts

def fetch_tushare_data(symbol, start_date, end_date, token="YOUR_TOKEN"):
    """
    使用Tushare API获取数据
    """
    # 设置token
    ts.set_token(token)
    pro = ts.pro_api()

    # 获取数据
    data = pro.daily(ts_code=symbol+'.SH',
                    start_date=start_date,
                    end_date=end_date)

    # 检查数据
    if data.empty:
        raise ValueError("未找到时间序列数据")

    # 处理数据
    data['trade_date'] = pd.to_datetime(data['trade_date'], format='%Y%m%d')
    data.set_index('trade_date', inplace=True)
    data = data.rename(columns={
        "open": "Open",
        "high": "High",
        "low": "Low",
        "close": "Close",
        "vol": "Volume"
    })

    return data[['Open', 'High', 'Low', 'Close', 'Volume']]

# 使用示例（需要替换为你的API密钥）
# gzmt = fetch_tushare_data("600519", "20240101", "20241231", token="YOUR_TOKEN")

3. 数据清洗与预处理

def clean_stock_data(data):
    """
    清洗股票数据
    """
    # 处理缺失值
    data = data.fillna(method='ffill')

    # 添加技术指标
    data['SMA_20'] = data['Close'].rolling(window=20).mean()
    data['SMA_50'] = data['Close'].rolling(window=50).mean()

    # 计算日收益率
    data['Daily_Return'] = data['Close'].pct_change()

    # 添加波动率
    data['Volatility'] = data['Daily_Return'].rolling(window=20).std() * np.sqrt(252)

    return data

# 清洗数据
gzmt_clean = clean_stock_data(gzmt)

四、绘制专业K线图

1. 基础K线图

import matplotlib.pyplot as plt
from mplfinance.original_flavor import candlestick_ohlc
import matplotlib.dates as mdates

def plot_basic_candlestick(data):
    """
    绘制基础K线图
    """
    # 准备数据
    df = data.reset_index()
    df['Date'] = df['Date'].map(mdates.date2num)

    # 创建图表
    fig, ax = plt.subplots(figsize=(14, 7))

    # 绘制K线
    candlestick_ohlc(ax, df[['Date', 'Open', 'High', 'Low', 'Close']].values,
                     width=0.6, colorup='r', colordown='g')  # 中国股市红色涨绿色跌

    # 设置日期格式
    ax.xaxis.set_major_formatter(mdates.DateFormatter('%Y-%m-%d'))
    plt.xticks(rotation=45)

    # 添加网格
    ax.grid(True)

    # 添加标题
    plt.title('贵州茅台股票价格 (2023)')
    plt.xlabel('日期')
    plt.ylabel('价格 (元)')

    plt.tight_layout()
    plt.show()

# 绘制K线图
plot_basic_candlestick(gzmt_clean)

2. 添加技术指标

def plot_with_indicators(data):
    """
    绘制带技术指标的K线图
    """
    fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(14, 10), gridspec_kw={'height_ratios': [3, 1]})

    # 准备K线数据
    df = data.reset_index()
    df['Date'] = df['Date'].map(mdates.date2num)

    # 绘制K线
    candlestick_ohlc(ax1, df[['Date', 'Open', 'High', 'Low', 'Close']].values,
                     width=0.6, colorup='r', colordown='g')

    # 添加移动平均线
    ax1.plot(df['Date'], df['SMA_20'], label='20日均线', color='blue')
    ax1.plot(df['Date'], df['SMA_50'], label='50日均线', color='orange')

    # 设置日期格式
    ax1.xaxis.set_major_formatter(mdates.DateFormatter('%Y-%m-%d'))

    # 添加标题和标签
    ax1.set_title('贵州茅台股票分析')
    ax1.set_ylabel('价格 (元)')
    ax1.legend()
    ax1.grid(True)

    # 绘制成交量
    ax2.bar(df['Date'], df['Volume'], width=0.6, color='gray')
    ax2.set_ylabel('成交量')
    ax2.grid(True)

    plt.tight_layout()
    plt.show()

# 绘制带指标的K线图
plot_with_indicators(gzmt_clean)

五、动态交互式图表

1. 使用Plotly创建交互图表

import plotly.graph_objects as go
from plotly.subplots import make_subplots

def interactive_candlestick(data):
    """
    创建交互式K线图
    """
    fig = make_subplots(rows=2, cols=1, shared_xaxes=True,
                        vertical_spacing=0.05,
                        row_heights=[0.7, 0.3])

    # 添加K线
    fig.add_trace(go.Candlestick(
        x=data.index,
        open=data['Open'],
        high=data['High'],
        low=data['Low'],
        close=data['Close'],
        name='价格',
        increasing_line_color='red',  # 中国股市红色涨
        decreasing_line_color='green'  # 绿色跌
    ), row=1, col=1)

    # 添加移动平均线
    fig.add_trace(go.Scatter(
        x=data.index,
        y=data['SMA_20'],
        name='20日均线',
        line=dict(color='blue', width=2)
    ), row=1, col=1)

    fig.add_trace(go.Scatter(
        x=data.index,
        y=data['SMA_50'],
        name='50日均线',
        line=dict(color='orange', width=2)
    ), row=1, col=1)

    # 添加成交量
    fig.add_trace(go.Bar(
        x=data.index,
        y=data['Volume'],
        name='成交量',
        marker_color='gray'
    ), row=2, col=1)

    # 更新布局
    fig.update_layout(
        title='贵州茅台股票分析',
        yaxis_title='价格 (元)',
        xaxis_rangeslider_visible=False,
        hovermode='x unified',
        height=700
    )

    # 添加技术指标按钮
    fig.update_layout(
        updatemenus=[
            dict(
                type="buttons",
                direction="right",
                x=0.3,
                y=1.15,
                buttons=[
                    dict(label="MACD",
                         method="update",
                         args=[{"visible": [True, True, True, True, False, False]},
                               {"title": "贵州茅台MACD分析"}]),
                    dict(label="KDJ",
                         method="update",
                         args=[{"visible": [True, True, True, True, True, False]},
                               {"title": "贵州茅台KDJ分析"}]),
                ])
        ])

    fig.show()

# 创建交互式图表
interactive_candlestick(gzmt_clean)

2. 添加技术指标

def add_technical_indicators(data):
    """
    添加更多技术指标
    """
    # 计算MACD
    exp12 = data['Close'].ewm(span=12, adjust=False).mean()
    exp26 = data['Close'].ewm(span=26, adjust=False).mean()
    data['MACD'] = exp12 - exp26
    data['Signal'] = data['MACD'].ewm(span=9, adjust=False).mean()

    # 计算KDJ
    low_min = data['Low'].rolling(window=9).min()
    high_max = data['High'].rolling(window=9).max()
    rsv = (data['Close'] - low_min) / (high_max - low_min) * 100
    data['K'] = rsv.ewm(com=2).mean()
    data['D'] = data['K'].ewm(com=2).mean()
    data['J'] = 3 * data['K'] - 2 * data['D']

    return data

# 添加技术指标
gzmt_full = add_technical_indicators(gzmt_clean)

六、趋势预测：从可视化到AI

1. 移动平均交叉策略

def moving_average_crossover(data):
    """
    移动平均交叉策略
    """
    # 生成信号
    data['Signal'] = 0
    data['Signal'] = np.where(data['SMA_20'] > data['SMA_50'], 1, 0)
    data['Position'] = data['Signal'].diff()

    # 可视化信号
    plt.figure(figsize=(14, 7))

    # 绘制价格和移动平均线
    plt.plot(data['Close'], label='价格', alpha=0.5)
    plt.plot(data['SMA_20'], label='20日均线')
    plt.plot(data['SMA_50'], label='50日均线')

    # 标记买入信号
    plt.plot(data[data['Position'] == 1].index,
             data['SMA_20'][data['Position'] == 1],
             '^', markersize=10, color='r', label='买入信号')

    # 标记卖出信号
    plt.plot(data[data['Position'] == -1].index,
             data['SMA_20'][data['Position'] == -1],
             'v', markersize=10, color='g', label='卖出信号')

    plt.title('移动平均交叉策略')
    plt.legend()
    plt.grid(True)
    plt.show()

    return data

# 应用策略
gzmt_signals = moving_average_crossover(gzmt_full)

2. 机器学习预测（LSTM）

from sklearn.preprocessing import MinMaxScaler
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import LSTM, Dense

def predict_with_lstm(data, look_back=60, forecast_days=30):
    """
    使用LSTM预测股价（修复版）
    """
    # 准备数据 - 只使用收盘价
    prices = data['Close'].values.reshape(-1, 1)

    # 数据归一化
    scaler = MinMaxScaler(feature_range=(0, 1))
    scaled_data = scaler.fit_transform(prices)

    # 创建训练数据
    X, y = [], []
    for i in range(look_back, len(scaled_data) - forecast_days):
        X.append(scaled_data[i - look_back:i, 0])
        y.append(scaled_data[i:i + forecast_days, 0])

    X, y = np.array(X), np.array(y)
    X = np.reshape(X, (X.shape[0], X.shape[1], 1))

    # 创建LSTM模型
    model = Sequential()
    model.add(LSTM(units=50, return_sequences=True, input_shape=(X.shape[1], 1)))
    model.add(LSTM(units=50))
    model.add(Dense(forecast_days))  # 输出预测天数
    model.compile(optimizer='adam', loss='mean_squared_error')

    # 训练模型
    model.fit(X, y, epochs=100, batch_size=32, verbose=0)

    # 预测未来价格
    last_sequence = scaled_data[-look_back:]
    forecast = []

    # 正确初始化current_batch
    current_batch = last_sequence.reshape(1, look_back, 1)

    # 预测未来forecast_days天
    for i in range(forecast_days):
        # 预测下一个点
        current_pred = model.predict(current_batch, verbose=0)[0]

        # 只取第一个预测值（下一个时间点）
        next_value = current_pred[0]
        forecast.append(next_value)

        # 更新batch：移除第一个值，添加新预测值
        current_batch = np.append(current_batch[:, 1:, :], [[[next_value]]], axis=1)

    # 转换预测结果
    forecast = np.array(forecast).reshape(-1, 1)
    forecast = scaler.inverse_transform(forecast)

    return forecast

# 预测未来30天
forecast = predict_with_lstm(gzmt_full)

3. 可视化预测结果

def plot_forecast(data, forecast):
    """
    可视化预测结果
    """
    plt.figure(figsize=(14, 7))

    # 绘制历史价格
    plt.plot(data.index, data['Close'], label='历史价格', color='blue')

    # 绘制预测价格
    last_date = data.index[-1]
    forecast_dates = pd.date_range(start=last_date, periods=len(forecast)+1)[1:]
    plt.plot(forecast_dates, forecast, label='预测价格', color='red', linestyle='--')

    # 添加置信区间
    plt.fill_between(forecast_dates,
                     forecast.flatten() * 0.95,
                     forecast.flatten() * 1.05,
                     color='pink', alpha=0.3, label='置信区间')

    # 添加移动平均线
    plt.plot(data.index, data['SMA_50'], label='50日均线', color='orange')

    plt.title('贵州茅台股价预测')
    plt.xlabel('日期')
    plt.ylabel('价格 (元)')
    plt.legend()
    plt.grid(True)
    plt.show()

# 可视化预测
plot_forecast(gzmt_full, forecast)

七、工业级应用：实时交易系统

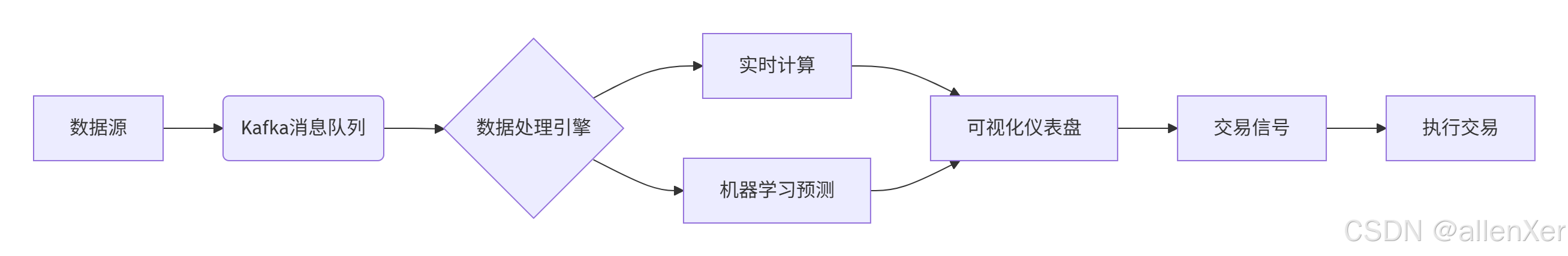

1. 实时数据流处理架构

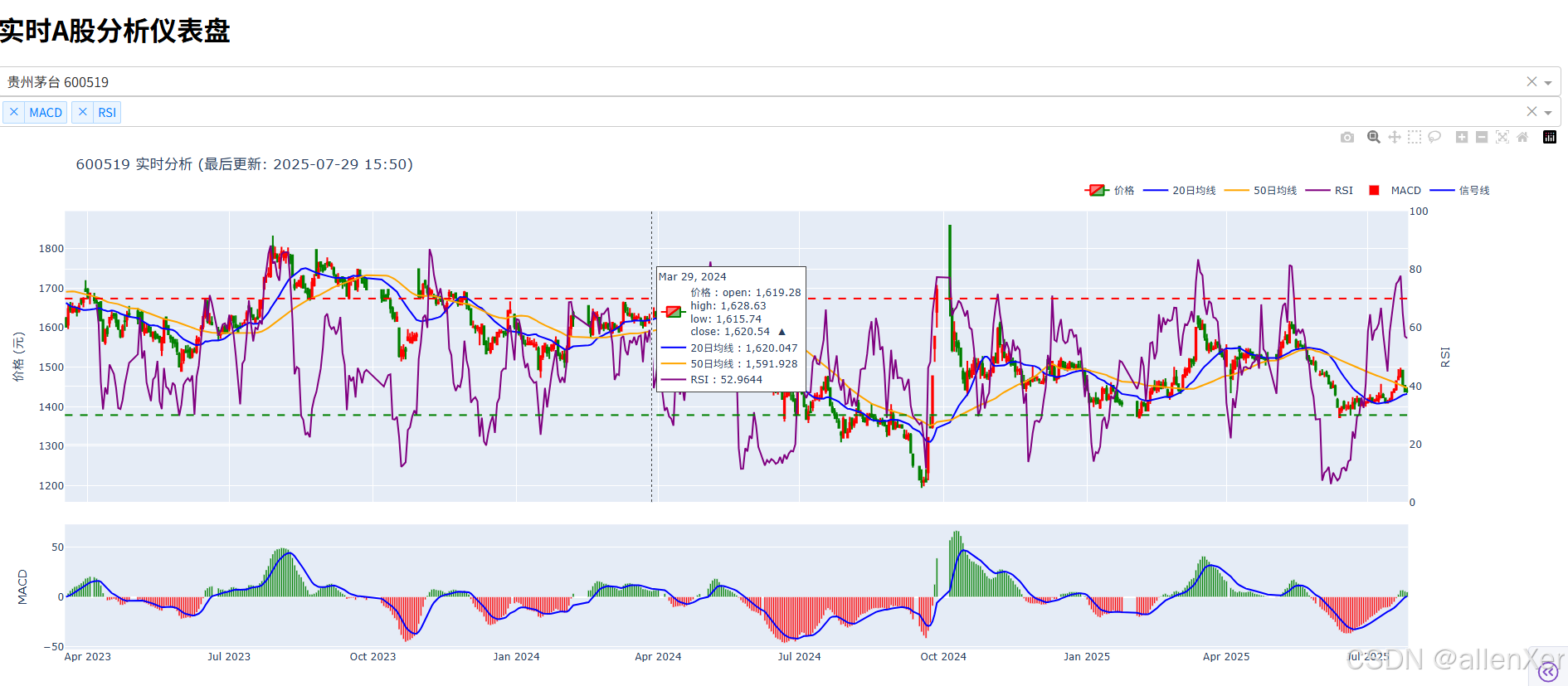

2. 实时仪表盘实现

import dash
from dash import dcc, html
from dash.dependencies import Input, Output
import plotly.graph_objects as go

# 创建Dash应用
app = dash.Dash(__name__)

# 布局
app.layout = html.Div([
    html.H1("实时A股分析仪表盘"),

    dcc.Dropdown(
        id='stock-selector',
        options=[
            {'label': '贵州茅台 600519', 'value': '600519'},
            {'label': '宁德时代 300750', 'value': '300750'},
            {'label': '招商银行 600036', 'value': '600036'}
        ],
        value='600519'
    ),

    dcc.Dropdown(
        id='indicator-selector',
        options=[
            {'label': 'MACD', 'value': 'macd'},
            {'label': 'RSI', 'value': 'rsi'},
            {'label': '成交量', 'value': 'volume'}
        ],
        value=['macd', 'rsi'],
        multi=True
    ),

    dcc.Graph(id='live-candlestick'),

    dcc.Interval(
        id='interval-component',
        interval=60 * 1000,  # 每分钟更新
        n_intervals=0
    )
])


# 回调函数
@app.callback(
    Output('live-candlestick', 'figure'),
    [Input('stock-selector', 'value'),
     Input('indicator-selector', 'value'),
     Input('interval-component', 'n_intervals')]
)
def update_graph(stock, indicators, n):
    try:
        # 获取数据
        end_date = datetime.datetime.now().strftime('%Y%m%d')
        data = fetch_stock_data(stock, '20230101', end_date)
        data = clean_stock_data(data)
        data = add_technical_indicators(data)

        # 创建图表
        fig = create_candlestick_chart(data, stock, indicators)
        return fig
    except Exception as e:
        print(f"更新图表失败: {str(e)}")
        return go.Figure()


# 图表创建函数
def create_candlestick_chart(data, symbol, indicators):
    """创建K线图表"""
    if data.empty:
        return go.Figure()

    # 创建子图
    fig = make_subplots(
        rows=2,
        cols=1,
        shared_xaxes=True,
        vertical_spacing=0.05,
        row_heights=[0.7, 0.3],
        specs=[[{"secondary_y": True}], [{"secondary_y": False}]]
    )

    # 添加K线 (第一行)
    fig.add_trace(go.Candlestick(
        x=data.index,
        open=data['Open'],
        high=data['High'],
        low=data['Low'],
        close=data['Close'],
        name='价格',
        increasing_line_color='red',
        decreasing_line_color='green'
    ), row=1, col=1)

    # 添加移动平均线 (第一行)
    fig.add_trace(go.Scatter(
        x=data.index,
        y=data['SMA_20'],
        name='20日均线',
        line=dict(color='blue', width=2)
    ), row=1, col=1)

    fig.add_trace(go.Scatter(
        x=data.index,
        y=data['SMA_50'],
        name='50日均线',
        line=dict(color='orange', width=2)
    ), row=1, col=1)

    # 添加RSI到次要Y轴 (第一行)
    if 'rsi' in indicators:
        fig.add_trace(go.Scatter(
            x=data.index,
            y=data['RSI'],
            name='RSI',
            line=dict(color='purple', width=2),
        ), row=1, col=1, secondary_y=True)

        # 添加RSI参考线到次要Y轴 (第一行)
        fig.add_hline(
            y=30, line_dash="dash", line_color="green",
            row=1, col=1, secondary_y=True
        )
        fig.add_hline(
            y=70, line_dash="dash", line_color="red",
            row=1, col=1, secondary_y=True
        )

    # 添加MACD到第二行
    if 'macd' in indicators:
        fig.add_trace(go.Bar(
            x=data.index,
            y=data['MACD'],
            name='MACD',
            marker_color=np.where(data['MACD'] > 0, 'green', 'red')
        ), row=2, col=1)

        fig.add_trace(go.Scatter(
            x=data.index,
            y=data['Signal'],
            name='信号线',
            line=dict(color='blue', width=2)
        ), row=2, col=1)

    # 添加成交量到第二行
    if 'volume' in indicators and 'macd' not in indicators:
        fig.add_trace(go.Bar(
            x=data.index,
            y=data['Volume'],
            name='成交量',
            marker_color='gray'
        ), row=2, col=1)

    # 更新布局
    fig.update_layout(
        title=f'{symbol} 实时分析 (最后更新: {datetime.datetime.now().strftime("%Y-%m-%d %H:%M")})',
        yaxis_title='价格 (元)',
        xaxis_rangeslider_visible=False,
        height=700,
        hovermode='x unified',
        legend=dict(orientation="h", yanchor="bottom", y=1.02, xanchor="right", x=1)
    )

    # 设置Y轴标签
    fig.update_yaxes(title_text="价格 (元)", row=1, col=1)

    if 'rsi' in indicators:
        fig.update_yaxes(title_text="RSI", range=[0, 100], row=1, col=1, secondary_y=True)

    if 'macd' in indicators:
        fig.update_yaxes(title_text="MACD", row=2, col=1)
    elif 'volume' in indicators:
        fig.update_yaxes(title_text="成交量", row=2, col=1)

    # 移除周末的空隙
    fig.update_xaxes(
        rangebreaks=[{'bounds': ['sat', 'mon']}]
    )

    return fig

if __name__ == '__main__':
    app.run_server(debug=True)

八、避坑指南：金融可视化常见错误

1. 错误案例：错误的时间序列处理

# 反例：未正确处理时间序列
plt.plot(gzmt['Close'])  # X轴为数字索引而非日期

# 正解：使用日期作为索引
gzmt = gzmt.set_index('Date')
plt.plot(gzmt.index, gzmt['Close'])

2. 错误案例：忽略市场事件

# 反例：未标记重要事件
plt.plot(gzmt['Close'])

# 正解：添加事件标记
plt.plot(gzmt['Close'])
plt.axvline(x=pd.Timestamp('2023-03-20'), color='r', linestyle='--', label='年报发布')

3. 错误案例：过度复杂可视化

# 反例：过多指标导致混乱
plt.plot(gzmt['Close'])
plt.plot(gzmt['SMA_20'])
plt.plot(gzmt['SMA_50'])
plt.plot(gzmt['RSI'])
plt.plot(gzmt['MACD'])
# ... 其他指标

# 正解：分层显示或交互式图表
# 使用子图或交互式切换

九、结语：成为A股可视化大师

通过本指南，您已掌握：

• 📈 专业K线图绘制技巧
• 🔍 技术指标计算方法
• 🤖 机器学习预测模型
• 🚀 实时交易仪表盘开发
• ⚠️ 常见错误规避方法

​​下一步行动​​：

1. 应用这些技术分析你感兴趣的A股
2. 开发个性化交易策略
3. 构建实时监控系统
4. 结合基本面分析
5. 分享你的分析结果

"在金融市场中，可视化不仅是分析工具，更是洞察市场脉搏的听诊器。掌握它，你就拥有了预测未来的水晶球。"
