🚜 第一部分：三维建模——给机器人“造身体”

想象一下，你要用乐高积木拼一个履带小车，但在电脑里，你的积木块几乎是无限且万能的。

1. 先画骨头，再长肉：零件设计

   • 我们得从单个零件开始画起。比如车体、履带板、轮子、连接轴等等。

   • SolidWorks的秘诀在于 “草图” 。就像你先在纸上画个零件的轮廓（比如一个圆，这是轮子的雏形），然后用一个命令（比如拉伸或旋转）让这个平面草图“长”出厚度，变成三维实体。这就叫“从二维到三维”。

   • 小技巧：画零件时就要思考它怎么和其他零件配合。比如，轴上得画出轴承位，连接板上得预留螺丝孔。

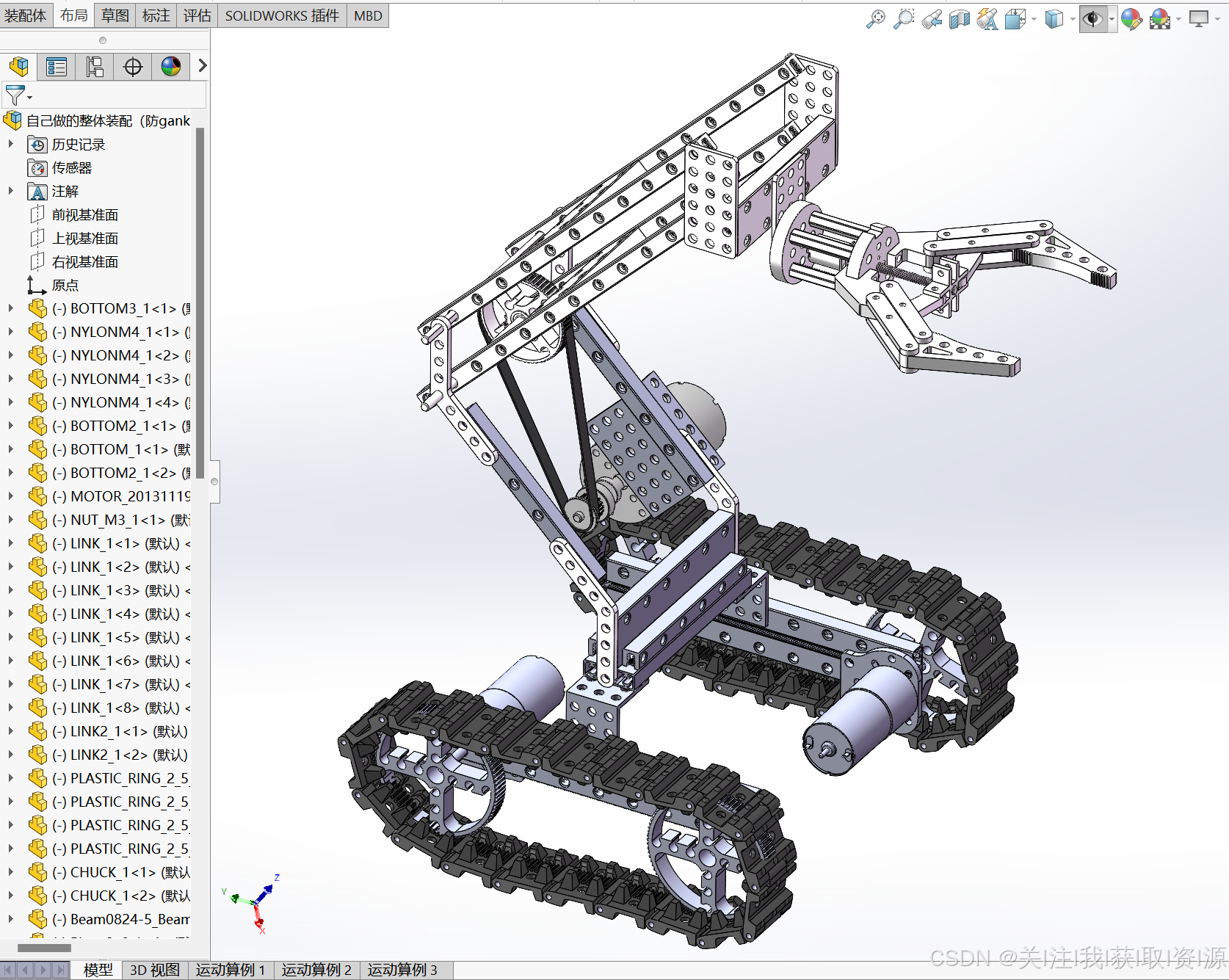

2. 把零件攒起来：装配体

   • 所有零件画好后，我们开一个“装配体”文件，就像一个大工作台。

   • 然后把所有零件一个个拖进来，用各种配合关系 把它们“粘”在一起。比如：“这个轮子的圆柱面，和车体上这个孔的圆柱面，应该是同心的”；“这块履带板的内侧，应该和驱动轮的齿贴合”。

   • 这个过程就是在虚拟世界里把机器人“组装”起来，确保各个部件能严丝合缝地动起来，而不是卡死。

🎮 第二部分：运动仿真——给机器人“注入灵魂”

模型建好了，但它还是个静态的雕塑。运动仿真就是让它活过来的魔法！

1. 设定规则：

   • 我们要告诉软件哪些地方是能动的（运动副）。比如：轮子可以旋转，悬挂系统可以上下伸缩。

   • 最关键的是给履带施加魔法！SolidWorks有专门的链装配体功能，可以把每一块履带板首尾相连，形成一个闭环，并让它紧紧地“抱”在驱动轮和诱导轮上。

2. 施加动力：

   • 我们需要找一个“发动机”。通常是给驱动轮施加一个旋转马达，设定好它的转速和方向。

   • 别忘了设置重力！这样机器人才能知道哪边是下，不然它可能在太空里飘着呢。

3. 点击“播放”，看它动起来！

   • 点击计算按钮，软件就开始根据你设定的物理规则，解算整个运动过程。

   • 你会看到履带哗啦啦地转动，轮子起伏，整个小车在屏幕上平稳前行或者灵活转向。这感觉，比玩电子游戏还有成就感！

💡 第三部分：我们为啥要这么折腾？（仿真的价值）

这可不是为了看着好玩，它背后有巨大的实用价值：

• 提前发现“翻车”现场：可能在造出实物之前，你就通过仿真发现：“哎呀，这个履带在急转弯时容易掉链子！”或者“这个悬挂太软了，爬坡时车体会磕到地上”。然后你就可以在电脑上直接修改设计，省下大把的金钱和时间。

• 验证设计意图：你想让它爬30度的坡？那就直接在仿真里做个斜坡让它爬，看看动力够不够，会不会后翻。你想看看它的越障能力？就放个障碍物让它过。

• 制作炫酷的演示动画：仿真计算出的运动数据，可以直接用来生成一个高清、流畅的宣传视频或技术展示动画，拿去给领导或客户看，效果拔群！

🏆 总结一下

所以，用SolidWorks做履带式机器人的三维和运动仿真，本质上就是在 “数字世界”里进行一次成本极低、风险为零的“原型机制造与测试”。

它让你从一个想法开始，一步步造出它的身体，最后赋予它运动的能力，并亲眼验证你的设计是否成功。这个过程，既像是当了一回机械造物主，又像是一位严谨的工程师在解决实际问题，充满了创造力和成就感！
