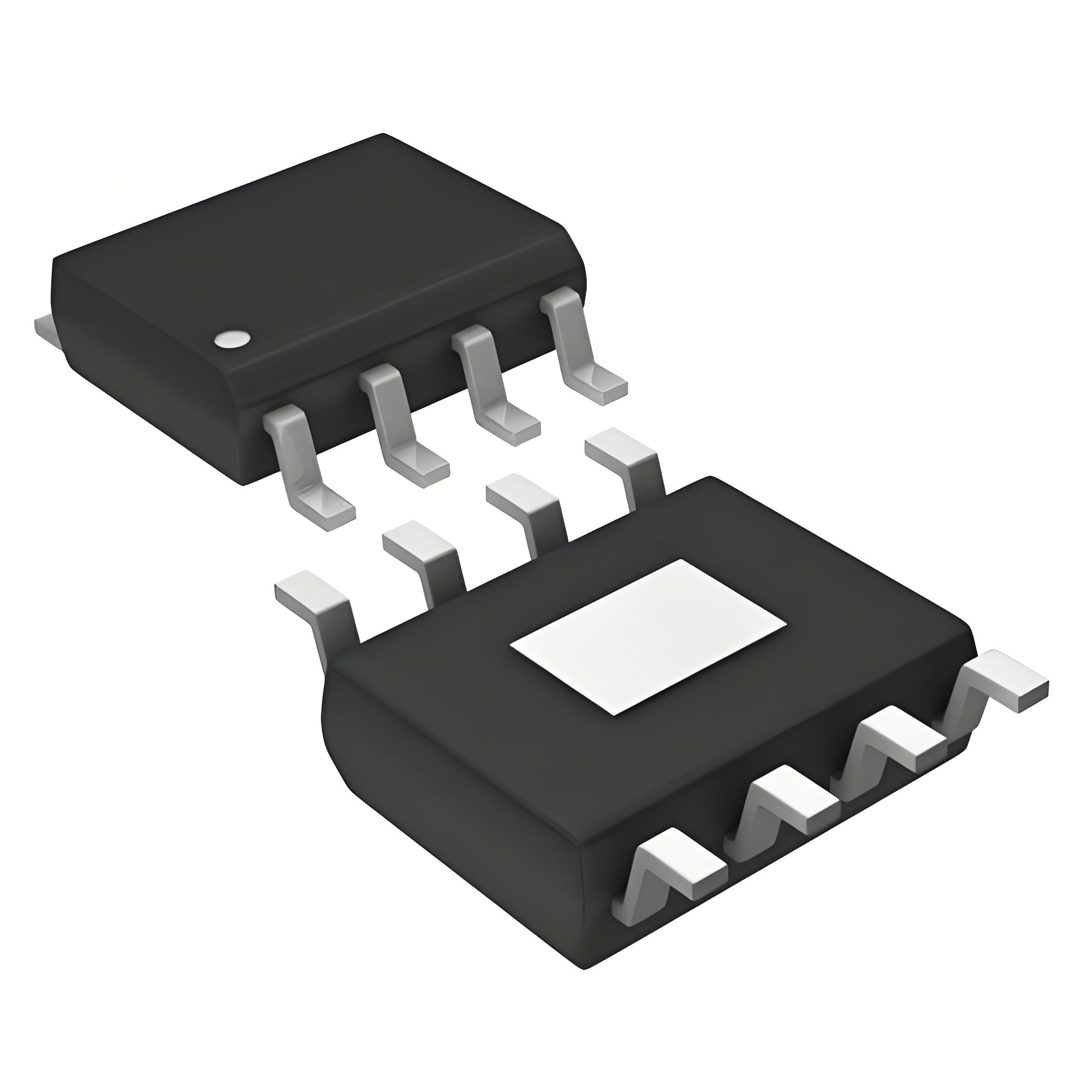

在便携式电子设备和移动应用日益普及的今天，双节串联锂电池（2S）因其更高的能量密度和输出电压，被广泛应用于移动电源、蓝牙音箱、数码相机以及各种工业手持设备中。如何为这类电池组实现高效、安全且稳定的充电，成为工程师们关注的重点。AH2167 是一款专门为双节锂电池设计的同步降压型充电管理芯片，特别适合利用常见的DC12V适配器为8.4V电池组提供2A电流的充电解决方案。

宽压输入，精准适配12V系统

AH2167 的设计充分考虑到了前端电源的多样性。其输入电压范围涵盖了从典型的5V到22V的宽幅电压 。这意味着它不仅可以兼容5V USB接口，更能够直接适配市面上极为普遍的DC12V电源适配器。对于工业设备或车载场景而言，12V输入是标准总线电压，AH2167无需复杂的前级降压或稳压电路，即可直接处理12V输入，并将其高效转换为双节锂电池所需的8.4V恒压充电。

高效率与高精度兼得

相较于传统的线性充电或带外置MOSFET的分离式方案，AH2167内置了功率MOSFET和续流二极管，采用了700KHz固定频率的同步降压架构 。这种架构的优势在于显著降低了功率开关管的导通损耗。在12V输入、8.4V/2A输出的典型应用中，其转换效率可高达95%以上 。高效率意味着更少的能量以热量形式散发，这不仅简化了热设计，降低了PCB（印制电路板）的散热压力，也使得在有限空间内实现2A甚至最高2.5A的快速充电成为可能。

在充电精度方面，AH2167表现同样出色。它提供了±1.0%精度的8.4V恒压充电电压 。对于串联锂电池组而言，充电电压的精度直接关系到电池的使用寿命和安全性，过高的电压可能导致电池过压损坏，而过低则无法充满。1%的精度为双节电池的满充状态提供了坚实保障。

针对双节电池的完整充电流程

AH2167 为8.4V的双节锂电池量身定制了完整的充电逻辑。当电池电压深度放电至低于5.55V（约每节电池2.775V）时，芯片会自动启动涓流充电模式，以小电流对电池进行预充，先激活过度放电的电池并恢复其化学特性，同时避免大电流冲击损坏电芯 。当电池电压超过涓流门限后，芯片进入大电流恒流充电阶段（CC），此时电流由外部电阻设定，支持最高2.5A。当电池电压接近8.4V时，芯片无缝切换至恒压充电模式（CV），电流逐渐减小，直至充电终止。

值得一提的是，芯片内部集成了防反灌电路，无需外部防反灌二极管 。当输入电源断开时，电池端的漏电流小于5μA，极大降低了电池的静态消耗，延长了设备的待机时间 。

完善的安全与监测机制

安全性是锂电池充电管理的核心。AH2167配备了多重保护机制：

1. 电池温度监测（NTC）：芯片设有专门的NTC（负温度系数热敏电阻）引脚，可连接外部热敏电阻，实时监测电池温度。当电池温度超出设定安全范围时，充电过程会自动暂停，保护电池不在极端温度下充电 。

2. 输出短路保护：当电池输出端发生短路时，芯片会立即响应并切断通路，防止产生大电流损坏设备 。

3. 软启动功能：内置的软启动电路有效限制了输入电源的浪涌电流，避免了在插入适配器瞬间因大电容充电导致的电压跌落或电弧 。

4. 状态指示：芯片提供NCHRG和NACOK等引脚，用于驱动外部LED指示灯，清晰显示“正在充电”和“充电完成/电源接入”等状态，提升用户交互体验 。
