在工业自动化、智能家居、电动工具、中小型变频器等领域快速发展的今天，三相电机驱动作为系统核心执行单元，正朝着高集成、高可靠、低成本、易开发的方向加速演进。传统分立驱动方案面临 PCB 面积紧张、外围器件繁多、死区设置复杂、保护机制不完善、系统稳定性不足等诸多痛点，严重制约产品研发效率与市场竞争力。

针对行业刚需，杰盛微半导体（JSMSEMI） 正式推出JSM6971 三相 PMOS+NMOS 半桥驱动芯片，产品可对标 CMS6971，在保持优异兼容性与性能基础上，实现集成度、可靠性与易用性全面升级，为中小功率驱动场景提供高性价比 “国产优选” 方案。

一、关于杰盛微：专注功率模拟，赋能国产替代

杰盛微半导体是由资深海归技术团队创立的国家级高新技术企业，深耕功率模拟 IC 领域多年，构建覆盖栅极驱动、电机驱动、电源管理、功率器件等完整产品矩阵，拥有自主核心 IP 与完善研发、测试、量产体系，产品广泛应用于工业控制、家电、新能源、消费电子等领域，通过 ISO 质量体系认证，符合 RoHS 环保规范，以稳定品质与快速响应服务助力客户实现高效国产替代。

JSM6971 作为杰盛微在三相驱动赛道的重磅力作，延续公司高集成、高可靠、高性价比设计理念，深度匹配中小功率驱动场景需求，为客户提供一站式驱动解决方案。

二、JSM6971 核心定位：高集成三相驱动，简化系统设计

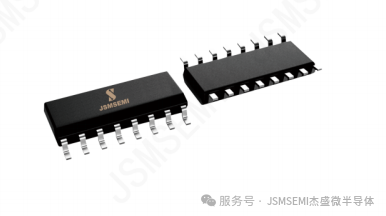

JSM6971 是一款带内置 LDO 的三相高速功率 MOSFET 驱动芯片，采用 SOP‑16 标准封装，单芯片集成三路半桥驱动、5V LDO、死区控制、过温保护、欠压锁定等核心功能，逻辑电平兼容 3.3V/5V/15V 多类型 MCU 输出，最高工作电压可达 40V，完美覆盖中小型功率电机驱动、半桥 / 全桥电源转换、功率 MOSFET 驱动等主流应用场景。

产品可直接对标 CMS6971，引脚定义、功能特性、电气参数高度兼容，支持客户无缝替换、快速量产，无需大幅改动原理图与 PCB 布局，显著降低开发周期与改板成本。

三、硬核实力解析：六大核心优势，重塑驱动体验

1. 高集成度，大幅精简 BOM 与 PCB

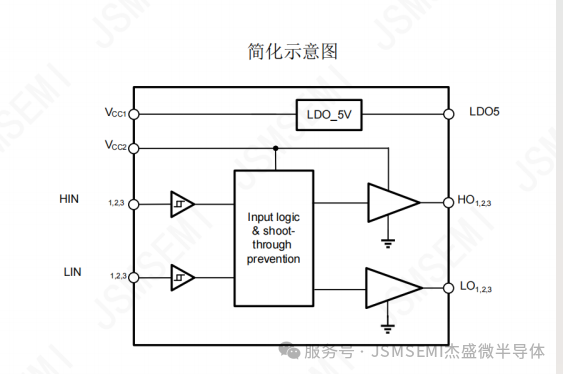

JSM6971 突破性实现驱动 + 电源 + 保护三合一集成，内部集成5V/40mA LDO，可直接为 MCU、逻辑芯片供电，省去外部稳压电路；单芯片整合三相 6 通道驱动，替代多颗分立驱动 + 外围器件，减少 PCB 占用面积、降低贴片成本、简化布线难度，尤其适合紧凑型产品设计。

2. 宽压高速驱动，适配多场景应用

芯片支持最高 40V 工作电压，推荐工作电压 5V‑28V，栅极驱动电压稳定 10V，充分满足 PMOS/NMOS 管驱动需求；开通延时 80ns、关断延时 30ns，高低侧延时精准匹配，开关速度快、波形失真小；dv/dt 耐受 ±50V/ns，抗干扰能力强，适配高频 PWM 控制场景。

3. 内置死区 + 防直通，杜绝功率管击穿

针对上下桥臂直通烧毁风险，JSM6971内置 130ns 固定死区时间，配合硬件防直通逻辑，从根源避免高压侧交叉导通，无需外部 RC 调试死区，提升系统安全性、降低调试难度，新手也能快速上手设计。

4. 强劲驱动能力，轻松驱动大功率 MOS

输出级采用优化推挽结构，拉电流 50mA、灌电流 300mA，驱动能力强劲，可快速充放电 MOS 管栅极电容，降低开关损耗、提升系统效率；兼容各类中小功率 PMOS/NMOS 管，适配不同负载需求，应用灵活性拉满。

5. 全维度保护机制，全天候稳定运行

芯片内置多重可靠保护：

• 欠压锁定（UVLO）：正向阈值 4.5V、负向阈值 4.3V，电压异常时切断输出，防止功率管欠压驱动损坏；

• 过温保护（OTP）：结温达 150℃自动关断，降至 135℃自动恢复，避免高温失效；

• 静电防护、功率限制等多重保障，适应‑40℃~125℃宽温环境，工业场景稳定可靠。

6. 宽逻辑兼容，3.3V‑15V 系统通用

输入逻辑兼容CMOS/LSTTL 电平，支持 3.3V、5V、15V 多类型 MCU 直接对接，无需电平转换电路，简化接口设计、提升系统兼容性，大幅降低硬件开发门槛。

四、关键参数一览：性能扎实，对标无忧

参数	指标
封装形式	SOP‑16
工作电压	5V~28V（最高 40V）
驱动通道	三相 6 通道（3 路高侧 + 3 路低侧）
驱动能力	拉电流 50mA / 灌电流 300mA
内置 LDO	5V/40mA
死区时间	内置 130ns
延时特性	Ton=80ns，Toff=30ns
保护功能	UVLO、OTP、防直通、ESD
工作温度	-40℃~125℃
兼容对标	可直接对标 CMS6971

五、典型应用场景：覆盖广，适配性强

JSM6971 凭借优异性能与高集成度，广泛适配中小功率驱动全场景：

1. 中小型功率电机驱动：筋膜枪、电动工具、风扇水泵、家电电机、小型云台等 BLDC / 永磁电机驱动；

2. 功率器件驱动：中小功率 MOSFET/IGBT 管栅极驱动；

3. 电源转换应用：半桥 / 全桥开关电源、逆变器、降压 / 升压转换器、UPS 辅助电源；

4. 通用互补驱动：各类需要三相半桥驱动的工业控制与消费电子设备。
