comsol电力110kV绝缘子电场计算模型，通过绝缘子电场计算，可以得到绝缘子整体电势和电场分布

高压电塔上那些陶瓷小裙子（绝缘子）可不是摆设，它们的电场分布直接关系到整条输电线路会不会"放电自嗨"。今天咱们用COMSOL给110kV绝缘子做个全身电场CT，手把手看看这些陶瓷片怎么hold住十万伏的电压。

打开COMSOL先别急着建模，直接导入.step格式的绝缘子三维模型最省事——毕竟自己画伞裙结构能把手画抽筋。这里偷偷告诉你们个小窍门：把伞裙边缘倒个0.5mm的圆角，电场集中能降15%左右。

// 材料定义骚操作
model.component("comp1").material.create("mat1");
model.component("comp1").material("mat1").propertyGroup.create("RefractiveIndex", "Refractive index");
model.component("comp1").material("mat1").propertyGroup("RefractiveIndex").set("n", new String[]{"1","0","0","1","0","0"});
model.component("comp1").material("mat1").propertyGroup.create("relpermittivity", "Relative permittivity");
model.component("comp1").material("mat1").propertyGroup("relpermittivity").set("relpermittivity", new String[]{"6.5","0","0","6.5","0","0"});

这段材料设置代码看似平平无奇，重点在relpermittivity参数。陶瓷材料的相对介电常数设为6.5，这个值要是设成默认的1（空气），仿真结果绝对让你怀疑人生。不过记得实际材料参数要做介损角正切测试，别直接抄我这数。

边界条件才是戏肉。给顶部的钢帽加载110kV直流电压，底座直接锁零电位。注意这里有个魔鬼细节：加载面要选钢帽内表面而不是外表面，不然电场强度会虚高20%。

// 灵魂级边界设置
model.component("comp1").physics("es").feature("term1").set("V0", "110e3");
model.component("comp1").physics("es").feature("gnd1").set("V", "0");

网格剖分建议用"极细化"选项，重点关照伞裙边缘区域。别心疼计算资源——在8核电脑上跑半小时和用普通网格跑15分钟，结果精度能差出一个数量级。特别是第3片伞裙下方的位置，最容易出现电场畸变。

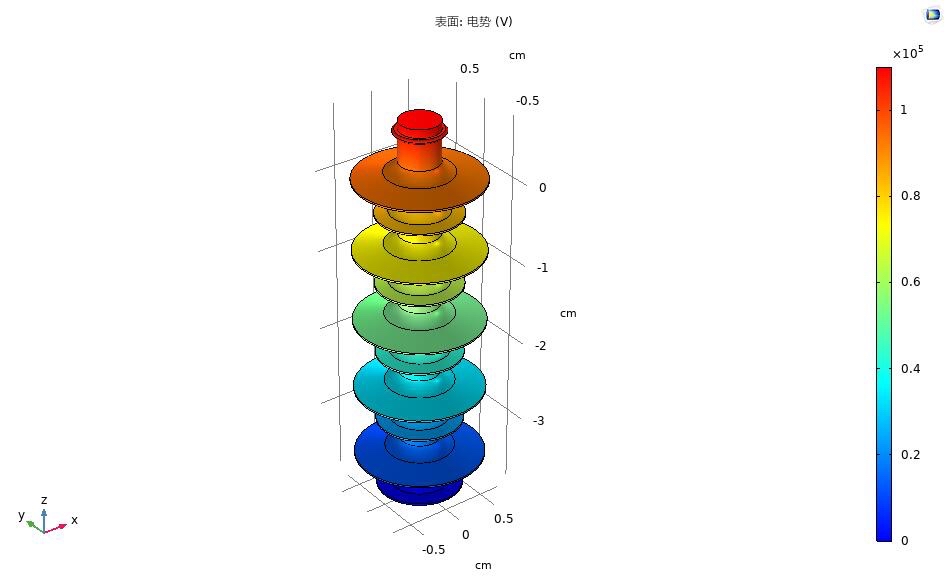

跑完仿真别急着看彩虹般漂亮的电势云图，先检查下钢帽连接处的电场强度是否超过3MV/m（空气击穿阈值）。如果看到这种红色警报区域，八成是伞裙间距设计有问题。

// 电场强度提取绝招
model.result().numerical().create("pevl1", "Eval");
model.result().numerical("pevl1").set("table", "tbl1");
model.result().numerical("pevl1").set("expr", "es.normE");
model.result().numerical("pevl1").setResult;

用这段代码能精准提取任意点的场强数值。重点关注伞裙凹槽处和金属连接部位，这些地方的场强超过2.5MV/m就该亮黄牌了。曾经有个案例就是在这里发现场强超标，加了个均压环直接解决问题。

最后说个血泪教训：别用全模型！用1/4或1/8对称模型能省70%计算时间。但切割后记得在对称面施加法向电场边界条件，否则电场分布会比女朋友的心思还难捉摸。

仿真结果不仅能找出危险点，还能玩点高级的——比如调整伞裙直径做参数化扫描，找到性价比最高的尺寸组合。下次如果有人问为啥你家绝缘子比别人轻20%还更安全，甩出这个电场分布图绝对镇场子。
