在工业机器人领域里，Stewart平台这玩意儿绝对是个狠角色。六个液压缸支棱着上下平台，活像个机械蜘蛛，航空航天领域抓个卫星、医疗设备里做手术定位都靠它。今天咱们就实打实用MATLAB折腾它的逆运动学仿真，最后再用Simscape做个带物理引擎的验证。

先搞明白逆运动学核心逻辑——已知上平台位姿（位置+姿态），反推六个支腿的伸缩量。这活儿的关键在于坐标系转换，咱们直接上代码：

function leg_lengths = stewart_ik(T_base, T_platform, base_points, platform_points)
    R = T_platform(1:3,1:3); % 旋转矩阵
    p = T_platform(1:3,4);    % 平移向量
    leg_vectors = zeros(6,3);
    for i = 1:6
        % 坐标系转换：基座系 -> 平台系
        platform_point_global = R * platform_points(i,:)' + p;
        leg_vectors(i,:) = platform_point_global' - base_points(i,:);
    end
    leg_lengths = vecnorm(leg_vectors, 2, 2); % 计算二范数
end

这段代码的核心在于坐标系的转换。platform_points是上平台铰接点在自己的局部坐标系中的坐标，经过旋转矩阵R和平移向量p转换到基坐标系后，和基座铰接点的坐标做差得到各个支腿向量。vecnorm函数直接算出向量长度，比手动用sqrt(sum(...))更高效。

验证的时候可以搞点骚操作，比如让上平台画个螺旋轨迹：

% 生成测试轨迹
t = linspace(0, 2*pi, 50);
z = 0.5 + 0.1*sin(t);
roll = 0.1 * sin(t);
platform_pose = [zeros(3,1); zeros(3,1)]; % 初始化

figure;
for i = 1:length(t)
    % 合成齐次变换矩阵
    T = trvec2tform([0,0,z(i)]) * eul2tform([roll(i),0,0]);
    % 计算腿长
    L = stewart_ik(base_T, T, base_points, platform_points);
    % 实时显示腿长变化
    plot(L,'LineWidth',2); ylim([0.4,0.8]);
    title(['Time=',num2str(t(i))]); drawnow;
end

这里用到了Robotics Toolbox里的trvec2tform和eul2tform来生成位姿矩阵。注意实际应用中要考虑万向节的运动约束，但仿真时咱们先假设关节运动无限制。

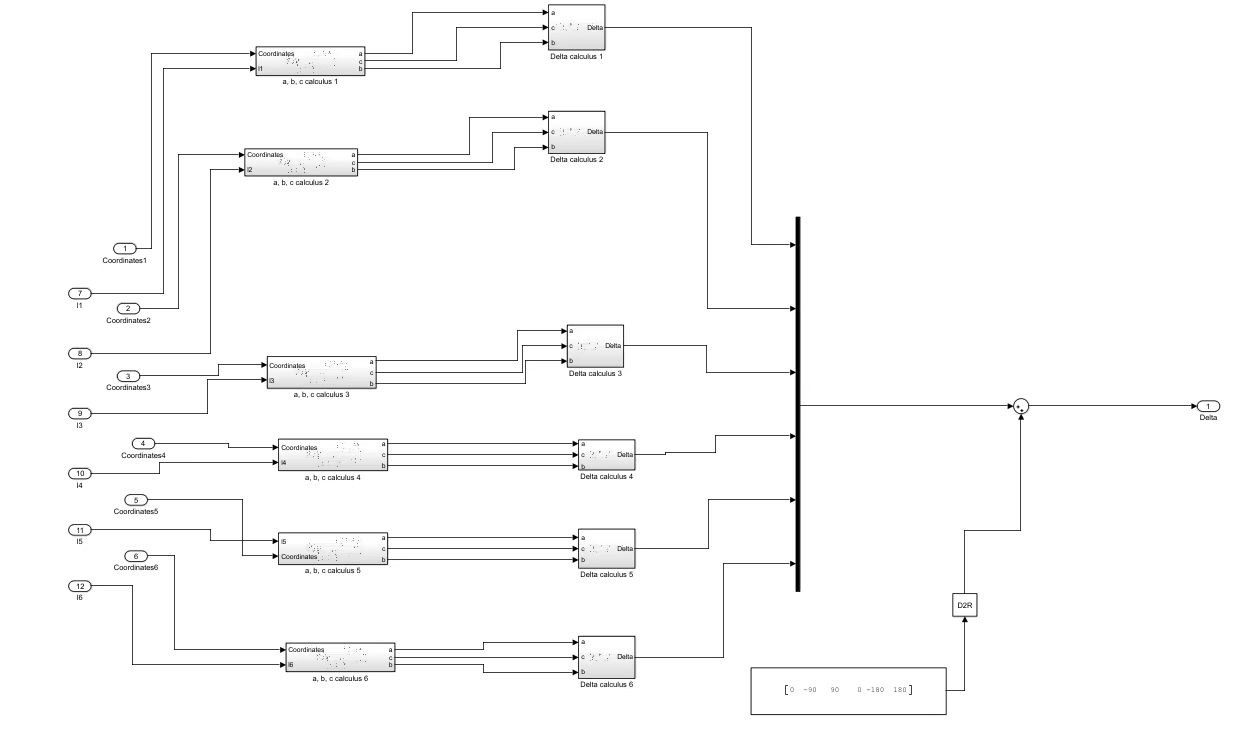

MATLAB仿真Stewart并联机器人逆运动学仿真simscape仿真

接下来才是重头戏——Simscape Multibody仿真。在MATLAB里新建个Simscape模型，导入CAD模型或者直接用基本几何体搭建。重点配置六个棱柱关节（Prismatic Joint），驱动信号设置成咱们算出来的腿长：

% Simscape模型参数配置
smodel = 'stewart_platform_simscape';
load_system(smodel);

% 设置关节驱动
for j = 1:6
    set_param([smodel '/Actuator' num2str(j)], 'Motion', 'Provided by Input');
    set_param([smodel '/PrismaticJoint' num2str(j)], 'Actuation', 'Force');
end

% 仿真运行
simOut = sim(smodel, 'LoadExternalInput', 'on', 'ExternalInput', L_data);

跑仿真时可能会遇到两个坑：一是初始位置不对导致模型散架，得在模型里设置好初始腿长；二是动力学参数没设对，建议先把重力关掉跑纯运动学验证。

最后用这招验证仿真准确性：在Simscape里提取实际腿长，和逆解计算结果做对比：

% 提取仿真数据
sim_L = simOut.logsout.get('leg_lengths').Values.Data;

% 计算误差
error = max(abs(sim_L - L_data), [], 'all');
fprintf('最大腿长误差: %.4f mm\n', error*1000);

如果误差在1毫米级别，基本可以确定逆运动学模型没问题。要是误差过大，八成是Simscape模型里的关节坐标系方向没对齐，回去检查万向节旋转轴的设置。

玩Stewart平台仿真最过瘾的就是看它动起来的样子——六个腿跟跳机械舞似的协调伸缩。不过记住这只是运动学仿真，真要搞控制还得考虑液压缸动力学、关节摩擦这些幺蛾子。但饭要一口口吃，先把逆运动学这关过了再说。
