一、芯片简介

1.1 功能说明

CS1180是高精度、低功耗模数转换芯片。其分辨率为20bit，有效分辨率可达 19 位。可以广泛使用在工艺控制、量重、液体/气体化学分析、血液分析、智能发送器、便携测量仪器领域。

1.2 主要功能特性

 20 位无失码、19 位有效精度模数转换器  -----> (高精度)

 集成 50Hz、60Hz 陷波（可达－90dB）  ----->（抗干扰性能强，衰减/删除范围的临近频率，如蓝牙耳机的降噪功能）

 INL 小于 0.0015%  -----> （偏差）

 可编程增益（1～128） -----> (指运放的电压放大倍数说可控的 在128倍时CS1180有效分辨率可达18bit）

 单时钟周期准备就绪   ----->  （指令周期，单时钟 指令周期=时钟周期）

 可编程模数转换（ADC）数据速率输出管   -----> （可按需求设置采样速率/转换速率）

 外接参考电压范围可以为 0.1V～5V   -----> （参考电压）

 芯片带有校正   -----> （校正）

 集成兼容 SPI 总线接口   -----> （SPI通信）

二、特性说明

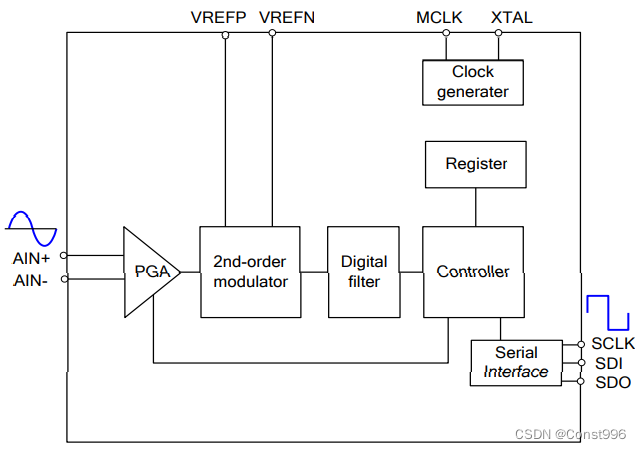

2.1 芯片原理图

集成spi，S1180原理图如下

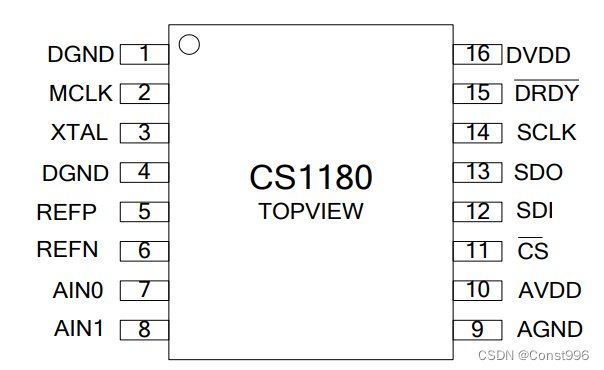

 2.2 芯片引脚

 1、数字地 2、主时钟输入 1~10MHz 3、晶振引脚 4、数字地 5、模拟（正）参考电压输入端   6、模拟（负）参考电压输入端 7、模拟输入 + 8、模拟输入 - 9、模拟地 10、模拟电源电压 2.7V~5.25V 11、芯片选择信号，低有效 12、串口输入数据 13、串口输出数据 14、串口工作时钟，采用 Schmitt 触发器 15、数据准备就绪指示信号，低有效 16、数字电源电压，2.7~5.25V

2.3 通讯时序

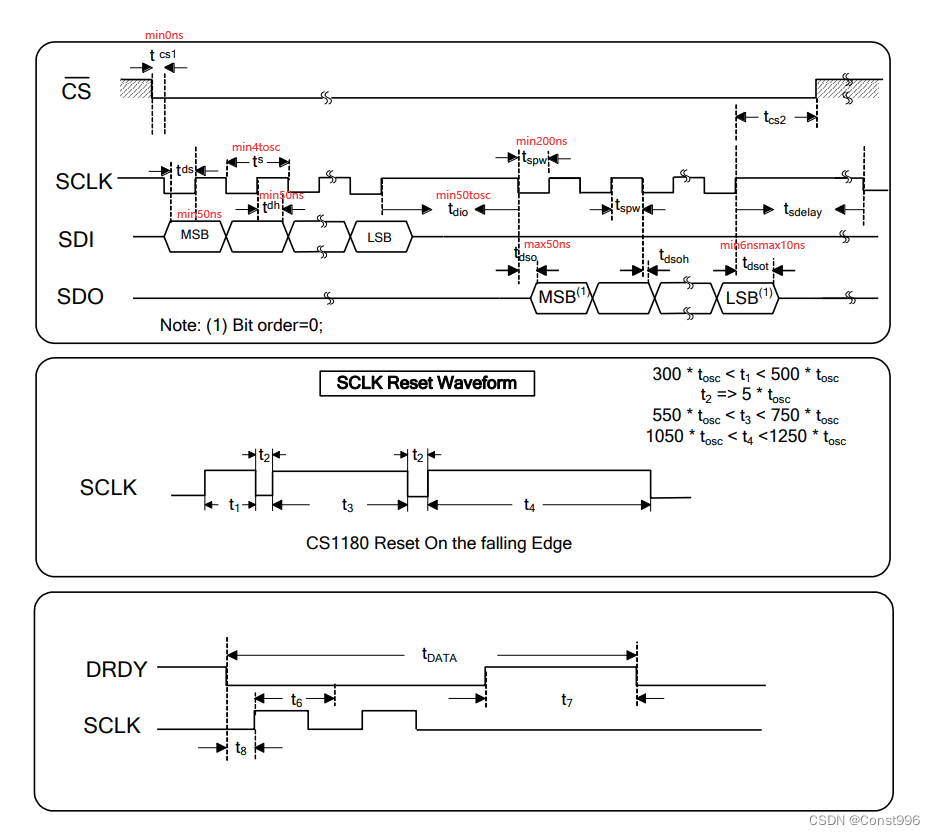

CS1180时序图及时序表如下图所示，对这种图我真的会谢! 看着解释来吧

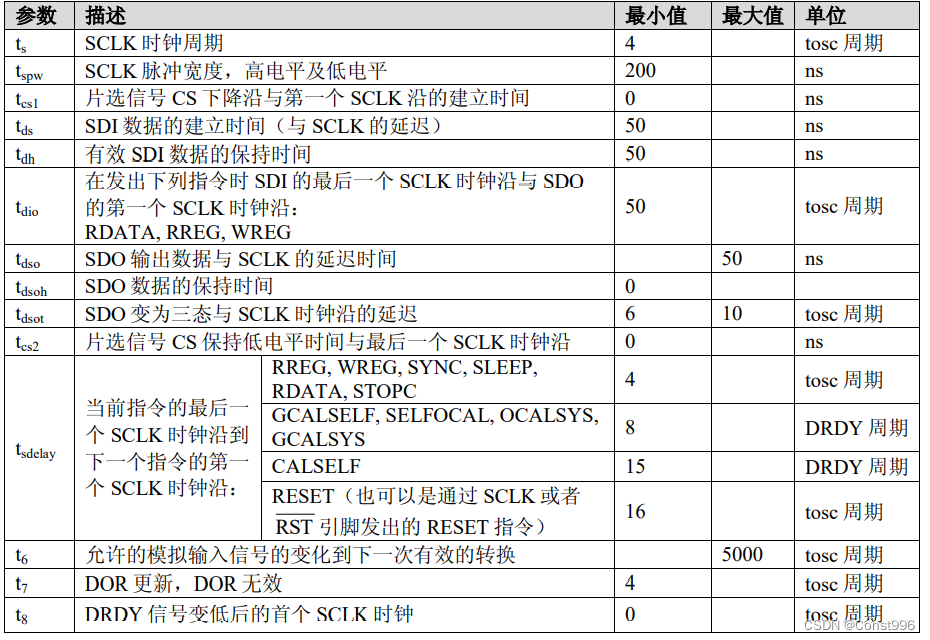

时序表：

 3 驱动实现
