RA6807是RA8876M的缩小版，具备RA8876M的所有功能，只将MCU控制接口进行缩减，仅保留SPI-3和I2C接口，其它功能基本相同。

该芯片最大可控制854x600的分辨率，内建64Mbits显存，多个图层，使用起来相当灵活！

继续讲解软件代码，我们使用SPI-3进行演示。参考代码请使用PC端浏览器访问本贴，在标题下方找到下载链接。

3. RA6807初始化

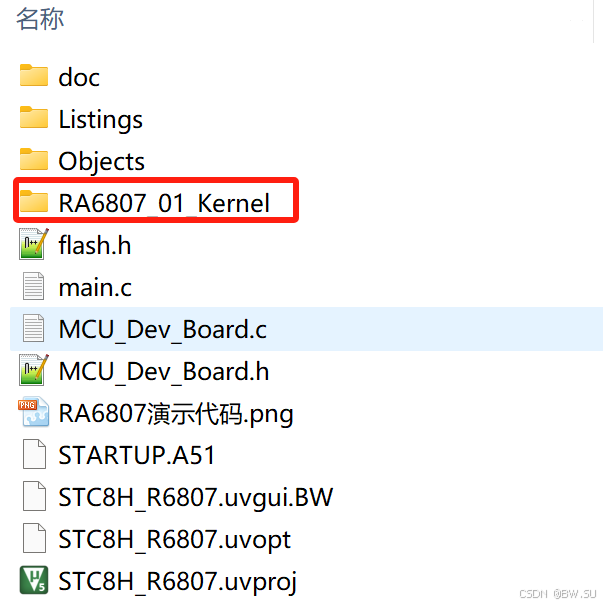

上文介绍过了需要移植的核心代码在RA6807_01_Kernel文件夹里，包含了底层API及应用层API，一般用户只要了解应用层的API即可灵活控制显示了。

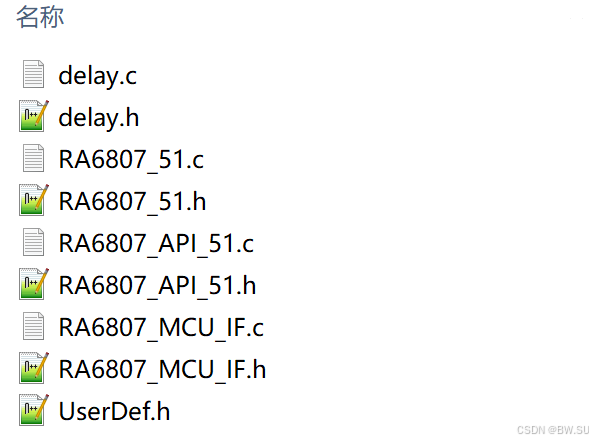

核心文件如下：

每个API函数头都有参数说明，因此使用上极为方便！

初始化代码调用RA6807_Initial();即可：具体调用的是 RA6807_51.c 内部的函数，包含：

频率的设定、显存的设定、通信位和色深的设定、图层的设定、液晶屏参数的设定、还有画布、显示窗口及坐标的设定，这些设定完之后，再显示彩虹条Color_Bar_ON();，如果能看到彩虹条即表示基本通了！

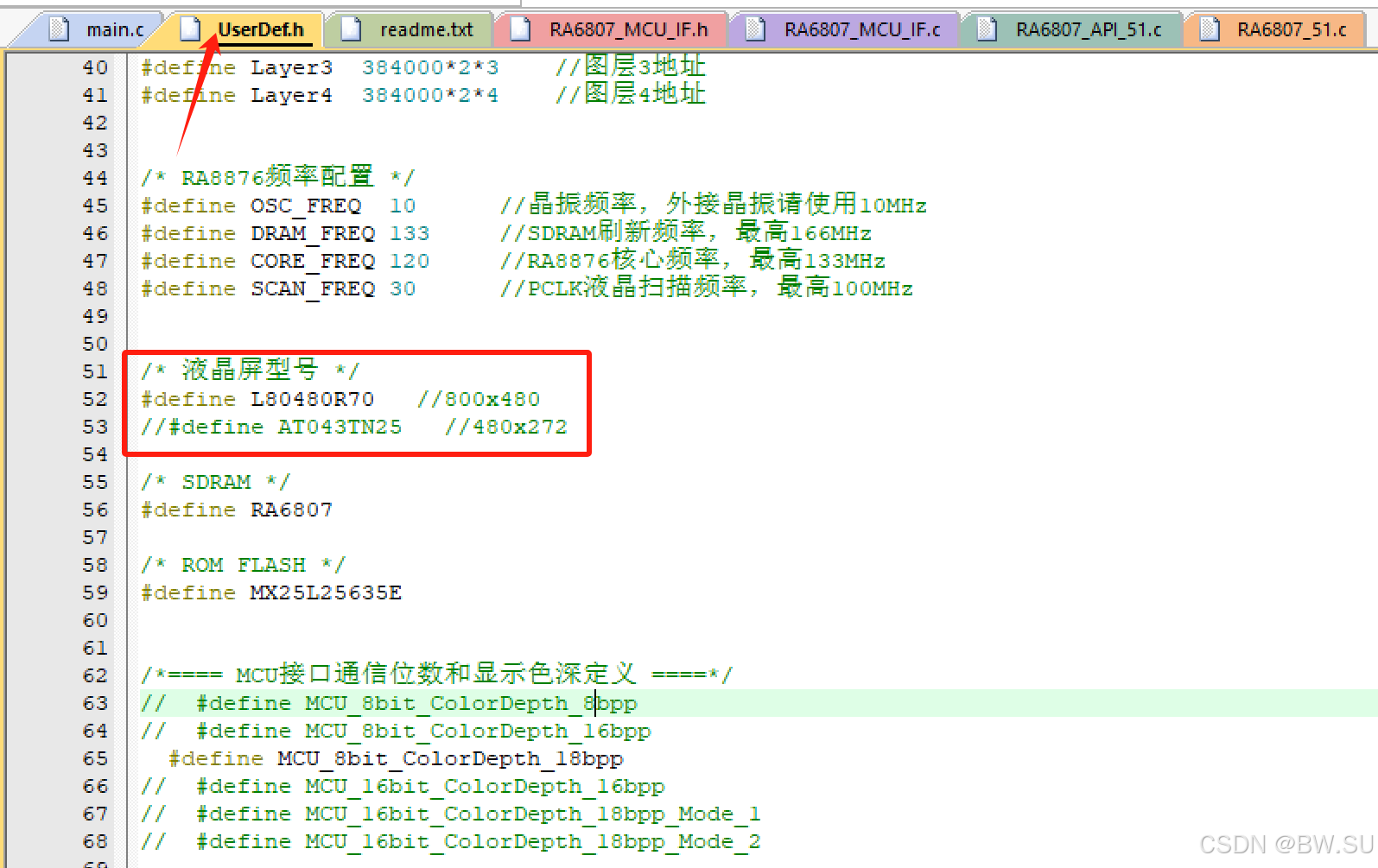

很多用户没用过TFT LCD或者不熟悉，实际上使用RA6807这颗芯片，完全不必担心！常用的液晶屏参数都已经写好了，包含多种分辨率的液晶屏参数，直接调用即可。如果修改呢？在UserDef.h中，打开宏定义即可：

这里着重提一下，参考代码中 所有的参数均采用宏定义预设，使用起来会比较方便，该文件各个定义均有说明：

上面提及的液晶屏参数，从该宏定义可以进去找到，若画面便宜，在该函数中微调变更：

	#ifdef L80480R70

		//**[10h]**//
		Select_LCD_Sync_Mode();	// Enable XVSYNC, XHSYNC, XDE.
//		Select_LCD_DE_Mode();	// XVSYNC & XHSYNC in idle state.

		PCLK_Falling();
//		PCLK_Rising();

		VSCAN_T_to_B();
		PDATA_Set_RGB();

		HSYNC_Low_Active();
		VSYNC_Low_Active();
		DE_High_Active();
//		DE_Low_Active();

		LCD_HorizontalWidth_VerticalHeight(800,480);
		LCD_Horizontal_Non_Display(64);
		LCD_HSYNC_Start_Position(208);
		LCD_HSYNC_Pulse_Width(24);
		LCD_Vertical_Non_Display(16);
		LCD_VSYNC_Start_Position(22);
		LCD_VSYNC_Pulse_Width(16);

	#endif

以上代码中，最后6行，前三个调节水平方向，后三个调节垂直方向，实际自己体验一下马上会明白了。

本章结束，下文继续说明介绍，敬请持续关注！
更多信息请访问论坛.
