在电力电子领域，半桥驱动电路是许多高功率系统的“心脏”。今天，我们带来一款开源高压半桥驱动板，支持高达400V DC电压，可调PWM信号，适配工业级需求，从电动汽车充电到高功率LED照明，一板搞定！

核心亮点抢先看

1. 强悍性能

   • 400V DC总线电压，负载电流2-5A，轻松应对高功率场景。

   • PWM频率可调（500Hz-6.5KHz），占空比范围2%-98%，通过多圈电位器灵活调节。

   • 支持高频扩展：通过调整电容，SG3525芯片可输出最高400KHz信号（需参考数据手册）。

2. 硬核元件加持

   • SG3525A PWM控制器：精准信号生成，死区时间可控。

   • Infineon IKW20N60H3 IGBT：耐压600V，高效开关，稳定性拉满。

   • 2ED2184门驱动器：兼容多种MOSFET/IGBT，适配不同负载需求。

3. 紧凑设计

   • PCB尺寸仅79.53x43.50mm，集成总线电容（100uF/450V）、调试LED、端子接口，布局简洁易用。

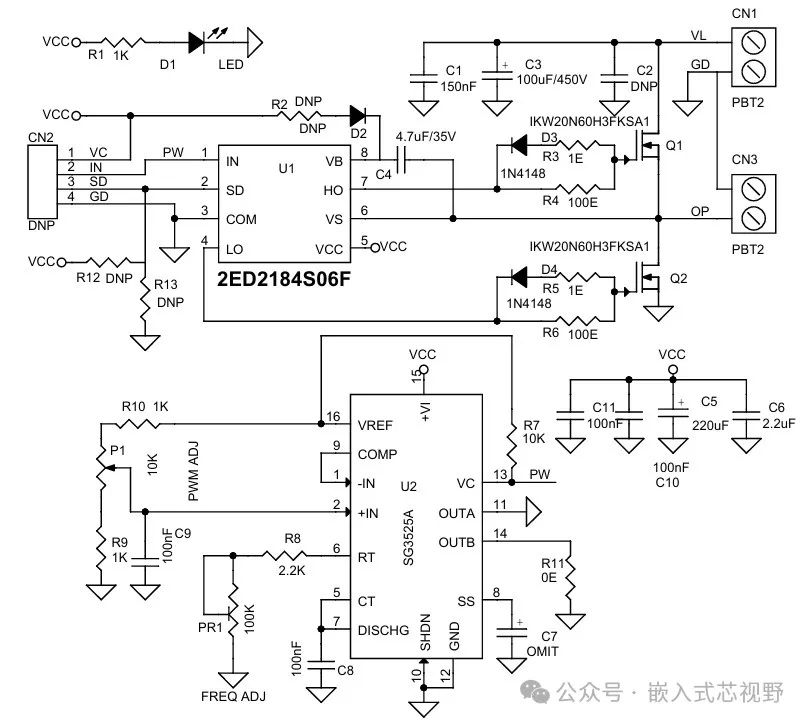

原理图

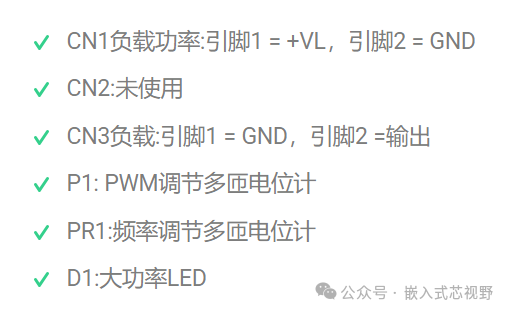

接线端子

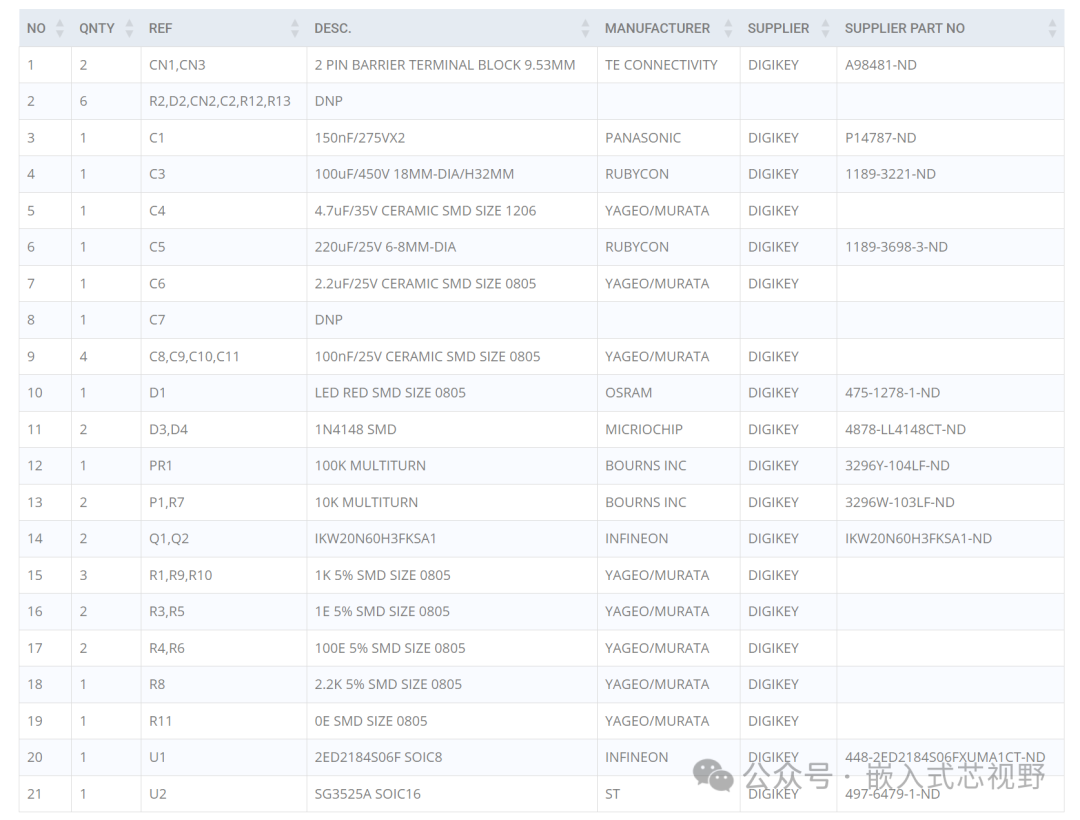

材料清单

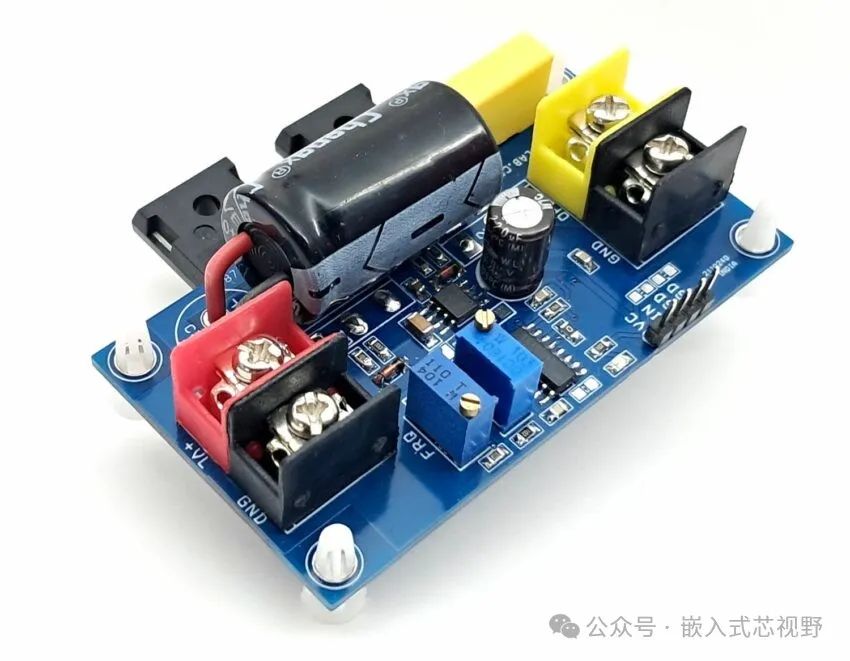

产品图

应用场景全覆盖

• 🔌 电动汽车充电器

• 💡 高功率LED/HID照明系统

• 🔥 感应加热设备

• 🧊 制冷系统与DC-DC转换器

• 设计细节与测试

  • 板载多圈电位器：轻松调节频率与占空比，无需外接复杂电路。

  • 安全兼容性：门驱动器支持替换MOSFET/IGBT，但需注意自举电容、总线电容及栅极电阻匹配。

  • 实测数据：项目已在100V DC、2A负载下稳定运行，更高参数需用户自行验证优化。

• 资源一键获取

  开源文件包已就位！包含原理图、BOM表、Gerber文件、SG3525数据手册，助你快速上手！
  🔗 下载地址：https://gitee.com/su_en_quan/hardware-design
