计算图与正向运算（Computational Graph）

计算图的概念其实很好理解，比方说对于如下的运算过程

1. 首先计算： $Z_0=x+B$
2. 其次计算：$Z_1=Z_0\times A$
3. 最后计算：$y=Z_1+C$

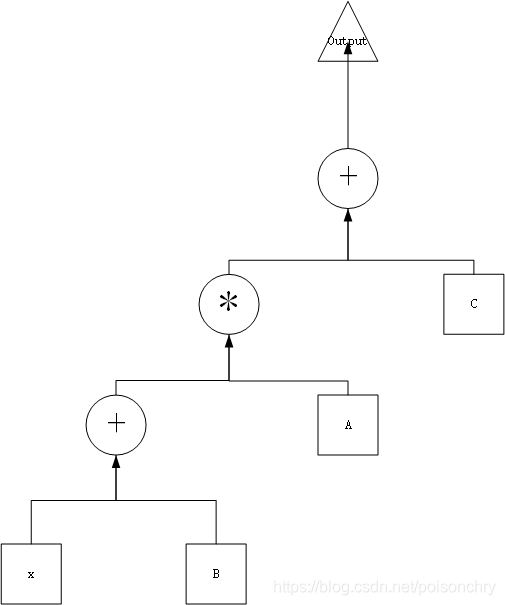

我们可以用计算图的形式表示这个过程：

这样，从图上看，涉及到的运算过程一共是三层（每一步的运算过程都可以作为计算图的一层运算节点），涉及到的变量只有1个，而常量有3个。

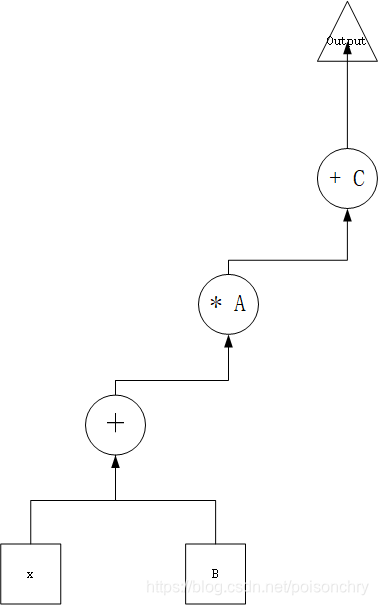

所以，计算图的本质就是—— 「运算过程的结构图」 。此外，在某些计算图中你或许会看到常量跟运算符绑定在一起，共同作为运算节点出现，就像下面这样：

不过，垂直的方式一般不太符合工程的习惯，我们通常用遵循 「从左往右」 的顺序表示运算过程。所以对于上面这个运算过程，你更多的会看到它是以下面这个形式表现的。

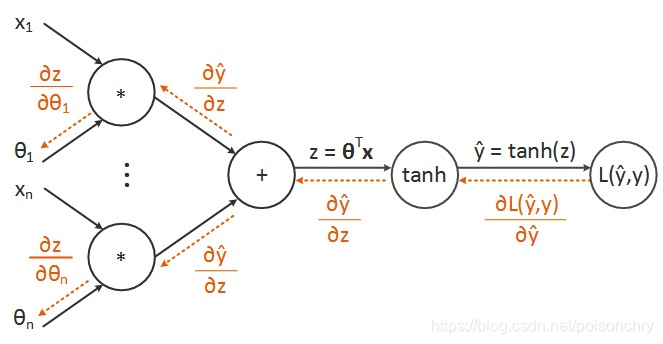

接下来，我们可以把这个网络做复杂点，加入更多的运算，于是得到下面这图

例如对于上面这图来说，它的运算过程有两个：

• 其中黑色箭头表示的，是 正向运算 过程；
• 其中橙红色箭头部分，则是反向传播过程。

正向传播比较好理解，对于 $y=ax+b$ 执行 $ax+b$ 得到 $y$ 的过程就是 正向运算 过程。那么反向传播过程又是什么呢？

反向传播与导数（Back Propagation）

为了说明什么是反向传播，我们先假定存在这样一个线性模型

$$\hat{y}=x\times \omega$$

然后再给定一组数据：

x	$y$
1	1
2	2
3	3
…	…

我们现在比较想知道，如果 $x=9$ 时，$y$ 应该等于多少。假定我们不知道模型里权重 $\omega$ 的值，我们应该用什么方法求 $\omega$ 的值呢？

补充知识：
这里涉及到梯度下降算法，如果你不清楚梯度下降过程，那么请参考我前面的文章，对于你理解这部分内容会有帮助：
梯度下降算法——1. 什么是梯度下降
梯度下降算法——2.梯度下降算法实现

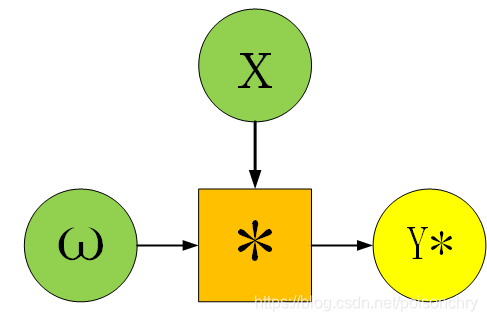

为了说明情况，现在我们用计算图来表示：

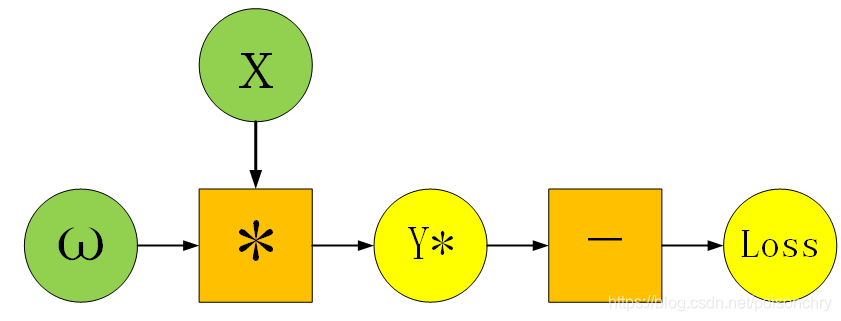

这里的 $Y\ast$ 因为绘图软件的关系，其实是 $\hat{y}$。我们得到了新的值后，需要先与观测值进行比对，于是产生了新的一层：

为了更好便于我们思考，我们把上述问题简化为 「一个点」 的情况，并且选用方差作为损失函数（评价函数），那么就有如下公式：

$$Loss=\frac{1}{n}\sum (\hat{y}-y{)}^2$$

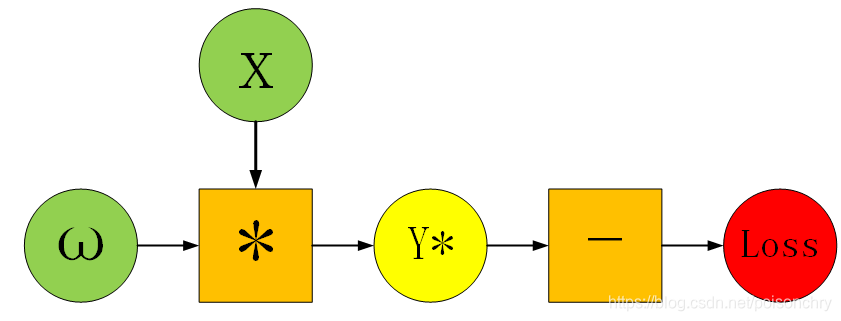

如果假设此时得到的 ${\hat{y}}_x\ne y_x$， 即每一项$\hat{y}$ 与 y之间都存在误差，自然MSE方程的和不可能为0，为了令 $Loss\to 0$，就会在这个时候激活反向传播过程。

由于令 $Loss\to 0$ 的这个过程，很像以前学过的关于极限的形式。换句话说，要想让MSE方程为0，就需要让MSE方程中涉及的权重尽可能的接近被观测的数据值 ，而推动这个计算的，最有效的数学工具就是导数，于是

$$\frac{\partial L}{\partial \omega }=\frac{\partial L}{\partial y}\frac{\partial y}{\partial \omega }$$

当然，这个链可以非常长，如果涉及到的参数足够多，它还会像波一样向每个参数传播出去，所以叫 「反向传播」。

那么对于一个简单的节点来说，它的参数值是怎么更新的呢？

从梯度下降开始聊起

使用链式法则更新参数

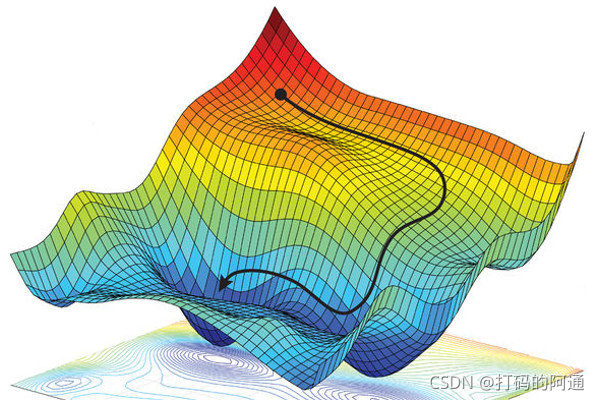

尽管我们已经在前面的章节里介绍了什么是 梯度下降 并且实现了一个简单的 梯度下降程序 。在这一节里，我们将进一步扩展内容，介绍梯度下降和反向传播是如何帮助我们快速锁定解的。

首先，我们引入最常见的线性方程，它也是神经元网络使用最频繁的基础函数。

$$y=\omega x+b$$

它被表述为权重 $\omega$ 和实验参数 $x$ 的乘积，和偏见 $b$ 之和。现在我们通过上述公式得到了推测值 $\hat{y}$，要与观测值 $y$ 进行比对，判断权重 $\omega$ 好坏的标准，落到了名为「损失函数」的测试函数，它可以是均方差函数，也可以是交叉墒，或者其他什么函数。

常见均方差函数
$$Loss=\frac{1}{n}\sum (y-\hat{y}{)}^2$$

总之，这类函数的名字叫 $Loss(y,\hat{y})$ 就对了。由于 $y=\omega x$，所以 Loss 函数可以被改写为：

$$Loss(\omega )=\frac{1}{n}\sum (y-\omega x)$$

现在我们希望，新的权重 ${\omega }_{new}$ 比 之前的 ${\omega }_{old}$ 有更好的表现力，使得

$$Loss({\omega }_{new})<Loss({\omega }_{old})$$

换句话说，我们希望能找到一个十分接近理想值 ${\omega }_o$ 的权重 ${\omega }_o+\Delta \omega$ 使的斜率接近0，于是有

$$\underset{\Delta \omega \to 0}{\lim }\frac{Loss({\omega }_o+\Delta \omega )-Loss({\omega }_o)}{\Delta \omega }\to 0$$

于是我们得到了关于Loss的导数

知识补充
导数公式的定义为：
$$f^{\prime }(x_0)=\underset{\Delta x\to 0}{\lim }\frac{f(x_o+\Delta x)-f(x_o)}{\Delta x}$$

于是我们可以通过「链式法则」得到下面这串东西

$$\frac{dL}{d\omega }=\frac{dL}{dy}\frac{dy}{d\omega }$$

然后我们带入公式，可以得到

$$\frac{\partial L}{\partial \omega }=\sum \frac{2}{n}(\omega x-y)\cdot \frac{\partial }{\partial \omega }(\omega x-y)=\sum \frac{2x}{n}(\omega x-{\omega }^{\ast }x)$$

这里的 $\frac{2x^2}{n}$ 是一个常数，所以我们可以用 $\lambda$ 表示学习率，然后这里还有个很关键的问题，就是确定梯度下降的方向。

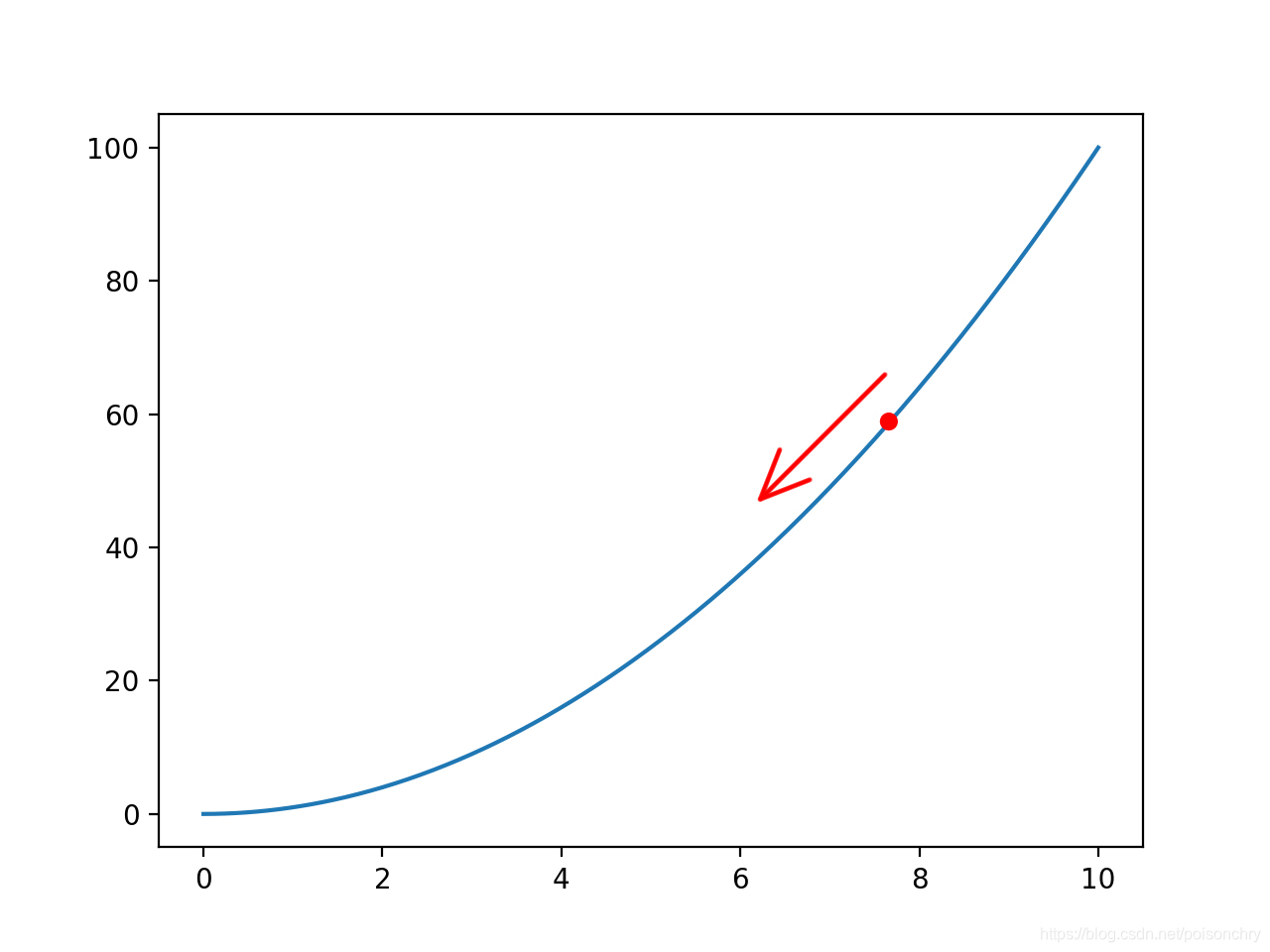

对于上面这个红色的点来说，它可以朝两个方向更新自己的权重。我们需要让它下降到图中最低点，所以，我们应该令

$$\hat{\omega }=\omega -\Delta \omega$$

于是得到最终的更新函数

$$\hat{\omega }=\omega -\lambda \frac{\partial L}{\partial \omega }$$

通过这个函数，我们终于可以让权重朝着设计的方向收敛，并找出最优解了。

参数的更新流程

基本上来说，参数的更新过程就是上面这个流程。
