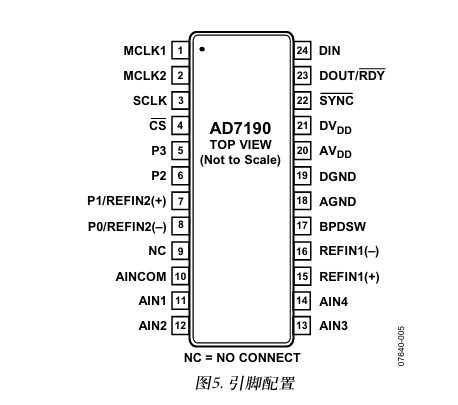

这是针脚图

000状态寄存器，读取这个可以判断adc是否就绪、是否有错误、是否有无效电、奇偶校验位、最后3位代表当前数据对应的通道，（这个不用专门读取，后面配置dat_sta就行了）

• SR7（RDY）：ADC 就绪位0 = 数据有效可读取；1 = 数据不可读 / 正在转换 / 未就绪
• SR6（ERR）：错误标志1 = 溢出、欠量程或参考异常
• SR5（NOREF）：无有效参考电压1 = 参考电压过低（需开启 REFDET 才有效）
• SR4（Parity）：数据奇偶校验位使能时表示转换数据的奇偶性
• SR3：固定为 0
• SR2~SR0（CHD2~CHD0）：当前数据对应的通道号

001寄存器主要是配置各种功能、包括工作模式、使能、等等、必须配置

这里最好把mr20dat_sta配置一下，读取的时候就能识别通道

010寄存器也是配置，最好配置一下

011寄存器是数据寄存器，读取的adc数据就在这

100是一个id，固定的

101是配置一个gp输出的，没用到gp引脚就不用管

110、111是配置偏移和增益的，说白了就是对ad7190进行校准，一般情况也不用管，除非你要校准精度

明天主要配置一下那几个红色的看看
