目前Workbench界面下的LS DYNA模块可以支持大多数DYNA的关键字，其对流固耦合的定义十分方便，下面以一个子dan射入水中的算例介绍workbench LSDYNA的流固耦合设置方法。

模型如图1所示，上部分为空气，下部分为水，中间模型为弹体，空气与液体通过共节点方式划分网格，弹体单独进行网格划分，并且弹体与空气和水的网格重叠。

图1 几何模型

弹体材料为结构钢，空气材料通过冲击线性状态方程定义，水的材料通过空材料加状态方程定义，有限元模型如图2所示。

图2 有限元模型

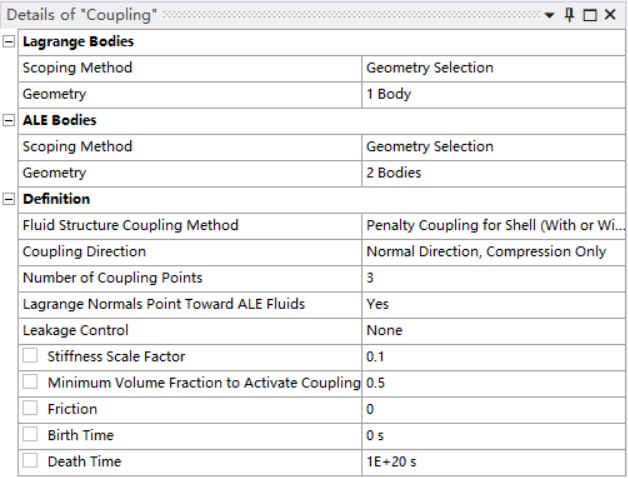

通过插入Section控制单元算法，水与空气选用ALE算法中的1 point ALE Multi-Material Element算法，子dan选用拉格朗日算法中的Constant Stress Solid Element算法。通过Connection_coupling定义流固耦合设置，如图3，拉格朗日体选择弹体，ALE体选择水和空气。

图3流固耦合设置

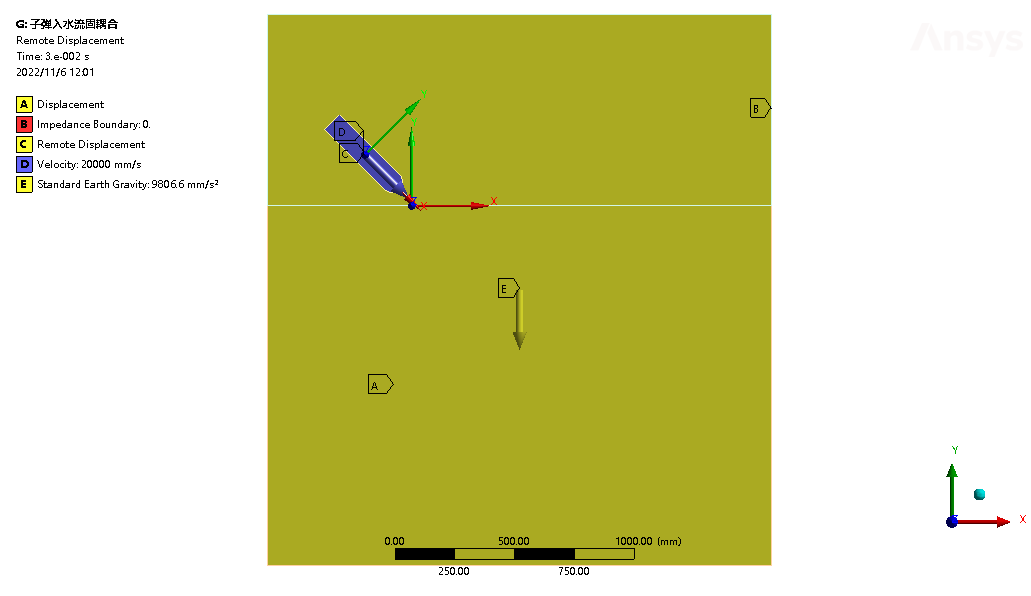

边界条件为，约束水、空气、弹体垂直于Z轴方向的自由度，定义边界为无返射边界条件，同时给子dan 20m/s的初速度，考虑地球重力，如图4。

图4边界条件设置

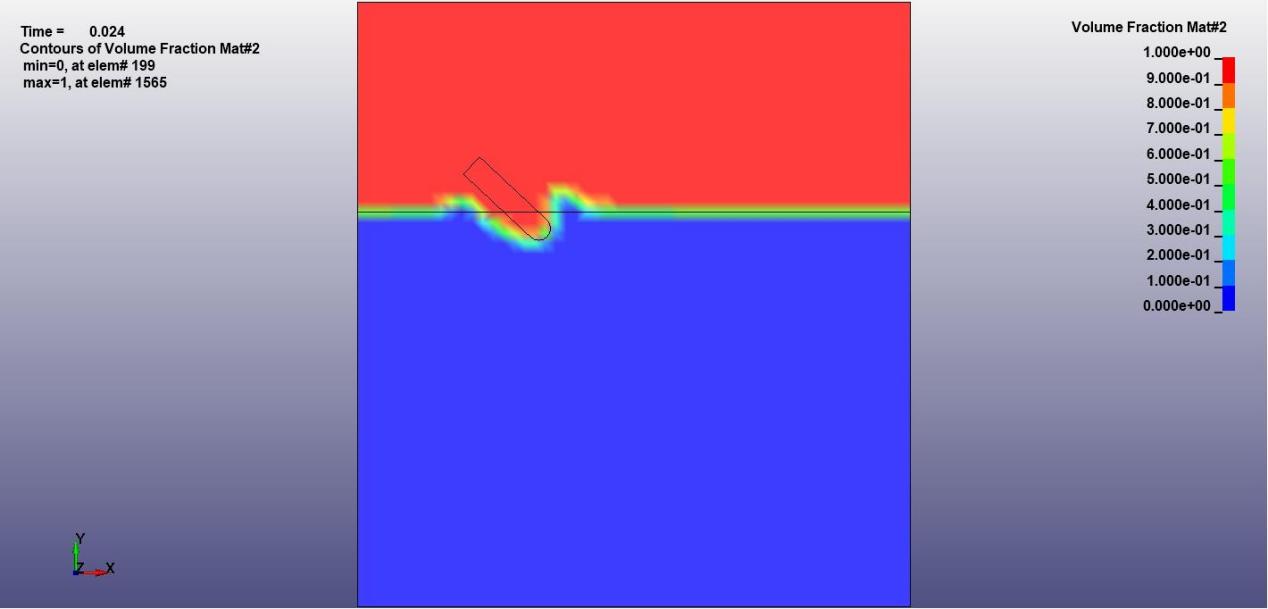

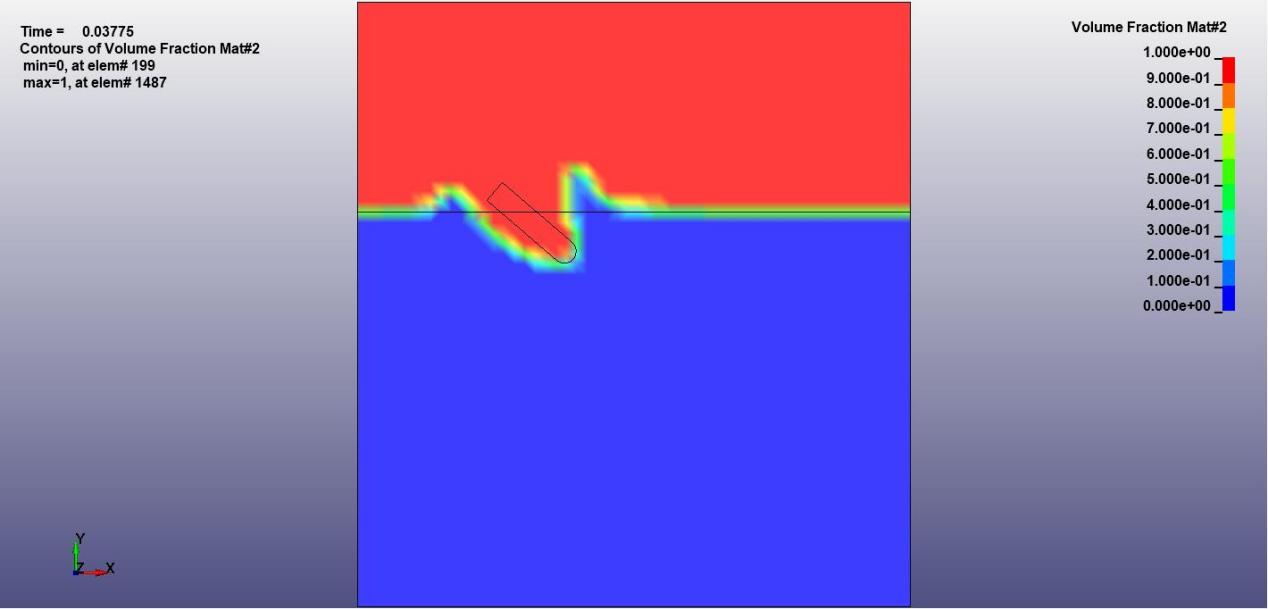

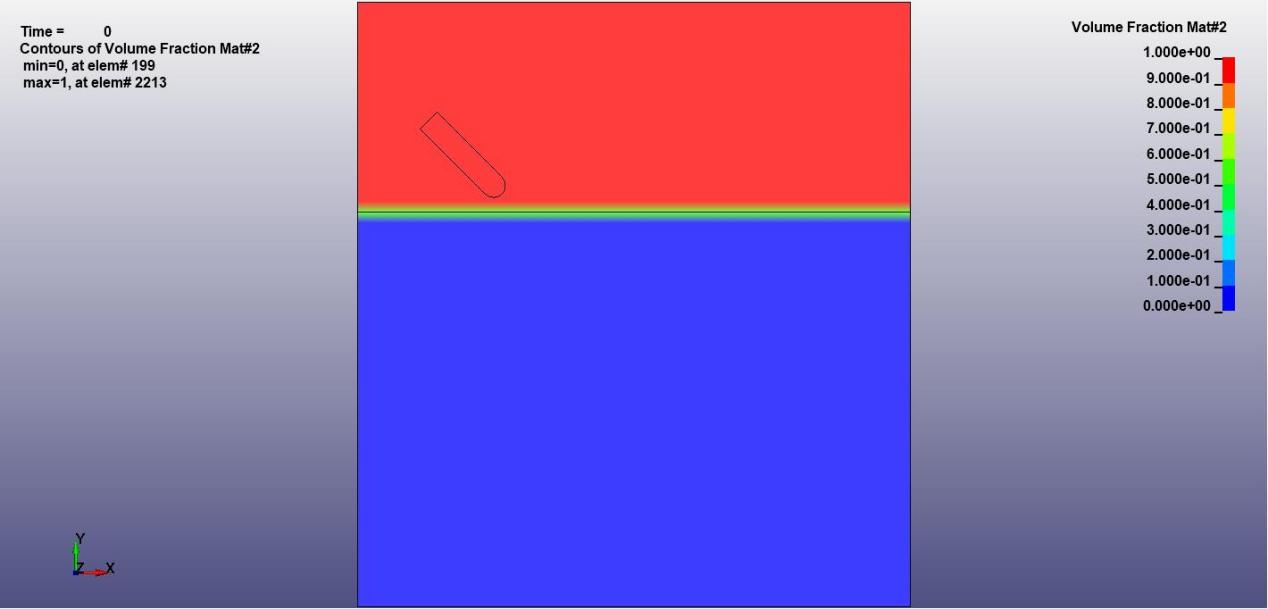

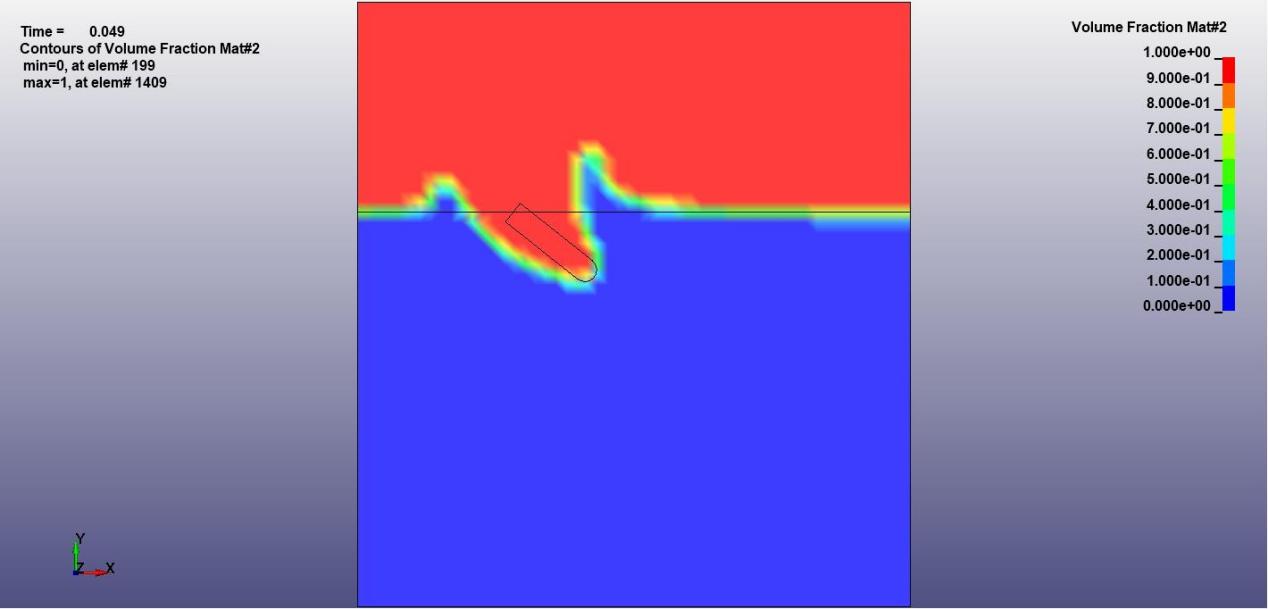

求解时长为0.03s，求解结束后可在LS-PrePost中查看计算结果，如图5所示。

图5入水计算结果
