FMC-710 全国产DVB解调模块

  优数科技 UD FMC-710全国产DVB采集卡为标准的FMC尺寸，采用FPGA+宽带射频直采架构，支持2通道DVB-S、DVB-S2、DVB-S2X的接收和解调功能，可用于替代STid135芯片的功能。

应用行业：

1. 1. STid135芯片的全国产化替代
   2. ADRV9009的全国产化替代
   3. 非标DVB信号解调、译码

产品特点：

1. 1. 100%国产化设计
   2. 特殊体制（非标）的DVB信号解调
   3. 支持IQ数据的获取
   4. 译码吞吐率：200Mbps、400Mbps两种配置

主要功能：

1. 1. 具备DVB-S、DVB-S2、DVB-S2X信号接收、解调译码功能；
   2. 具备DVB信号扫频搜索功能【需上位机软件配合】，支持频点、调制速率、滚降系数和modcod等参数设置；
   3. 具备标准 DVB信号解调译码、BB帧、GS流【需上位机软件配合】、TS流【需上位机软件配合】输出功能；
   4. 具备对非标（特定信号）DVB信号的解调功能；
   5. 具有时统接入和数据时戳标记功能；
   6. 具备10MHz外参考时钟输入功能；
   7. 具备对各层输出数据标记生产者标签的能力；
   8. 具备任意频点DVB信号进行KS。

性能参数：

1. 1. 频率范围：950MHz～2150MHz
   2. 输入通道数：2通道
   3. 输入功率：-70~-20dBm
   4. 支持帧类型：DVB-S2的正常帧、短帧
   5. 纠错类型：LDPC+BCH译码，Viterbi +RS译码
   6. 可处理的参数规格：QPSK、8PSK、8APSK、16APSK、32APSK、64APSK、128APSK、256APSK
   7. 解调模式：支持CCM/ACM/VCM（DVB-S2/S2X模式）
   8. 译码方式：DVB-S2（含特定规格）LDPC+BCH、特定规格TPC（三维TPC）
   9. 丢帧率： DVB-S2: ≤1E-3（S/N＞15dB，高阶调制32APSK）
   10. 并行KS路数： 2路
   11. 频谱翻转：自动频谱监测翻转
   12. 数据输出：TS流【需上位机软件配合】、GS【需上位机软件配合】、基带帧、IP数据包【需上位机软件配合】、支持数据帧加时间戳
   13. 参数显示：信噪比、误码率、电平、滚降系数、频谱翻转、帧类型、导频、参数动态等；
   14. 数据流显示：协议规格（TS、GCS、GPS等）、流规格（单流、多流）
   15. 载波捕获带：±5%*符号率
   16. 解调性能（典型值）：QPSK (1/3码率)  ： Es/N0≥-0.8dB时，  Pe≤1×10-6；                                                   8PSK (5/6码率)   ： Es/N0≥  9.5dB时，  Pe≤1×10-6
   17. 载波同时处理数量：4个（窄带）
   18. 数据接口：AuroraX2（默认）、2路SGMII（选件）、PCIe（选件）
   19. 供电与功耗：+12V@40W
   20. 散热方式：需与载板配合，风冷/导冷散热
2. 与STid135对照表

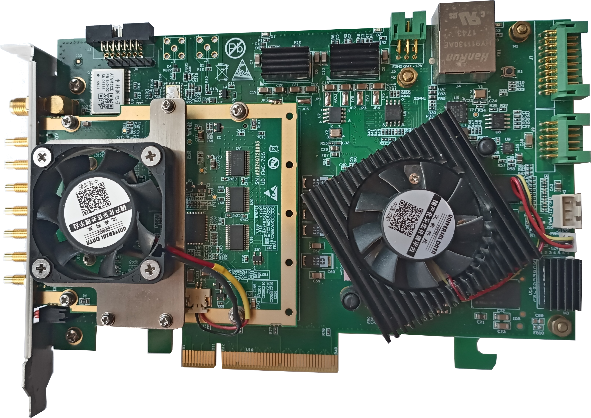

配套的测试载板如下：

主要技术特点：

1、支持全国产化设计（不含雷电4接口）；

2、提供配套的射频预选（滤波）、增益调理模块；

3、装盒子，即为便携设备。支持DVB的信号处理，也支持双通道200MHz、400MHz带宽的收发，采集存储等应用；

4、可以与VU13P FPGA信号处理板互联，通过雷电口（雷电4）也可以与笔记本互联;

5、ADRV9009国产化替代

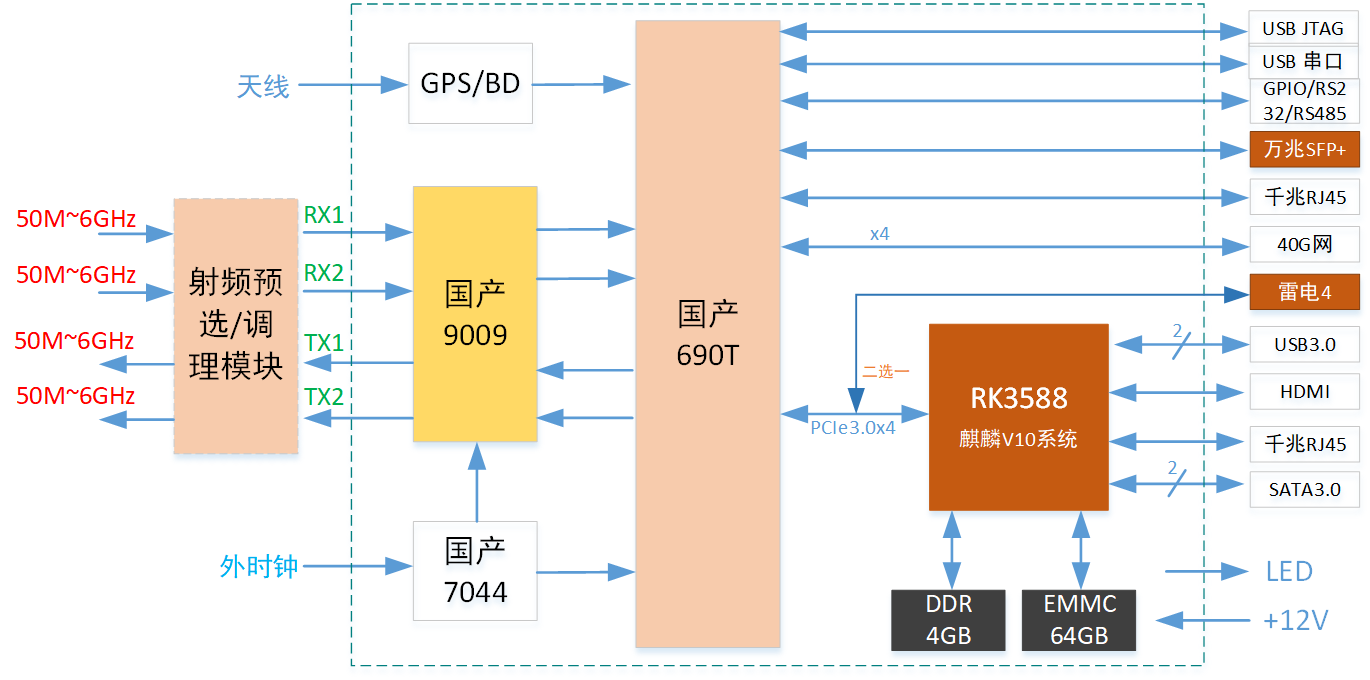

6、射频调理+ADRV9009+690T+瑞芯微RK3588整体解决方案

7、全国产软件无线电平台
