在当今科技飞速发展的时代，人工智能（AI）无疑是最耀眼的明星。从智能语音助手到自动驾驶汽车，从图像识别到医疗诊断，AI 技术正深刻地改变着我们的生活。而在这一切的背后，人工智能芯片发挥着至关重要的作用。然而，你是否想过，是什么让这些芯片能够如此高效地运行呢？答案就是 —— 人工智能芯片 PCB 的高速与高密度工艺。

高速工艺：让信号 “飞” 起来

在 AI 芯片中，数据的处理速度可谓是争分夺秒。为了满足这一需求，PCB 的高速工艺应运而生。想象一下，信号就像是高速公路上的汽车，而 PCB 的线路则是一条条道路。高速工艺的目的就是让这些 “汽车” 能够在 “道路” 上快速、稳定地行驶。

低损耗材料的应用

为了减少信号在传输过程中的损耗，工程师们选用了低介电常数（DK）和低损耗因子（DF）的材料。这些材料就像是高速公路上的优质路面，能够让信号汽车行驶得更加顺畅，减少能量的消耗。例如，在一些高端的 AI 芯片 PCB 中，会采用罗杰斯 RO4350B 等高频材料，其 DK 值低至 3.48，DF 值仅为 0.0037，大大降低了信号的损耗，使得信号能够在长距离传输中依然保持强大的活力。

精确的阻抗控制

阻抗匹配就像是高速公路上不同路段的坡度和弯道设计，必须精确控制，才能让信号汽车平稳通过。在 PCB 设计中，工程师们会通过优化线路的宽度、厚度以及与参考平面的距离等参数，将线路的阻抗公差控制在极小的范围内。比如，采用先进的阻抗控制技术，将阻抗公差控制在 ±7% 以内，避免因阻抗不匹配导致的信号反射和衰减，确保信号能够高效传输。

优化的布线设计

合理的布线设计能够减少信号传输的路径长度和干扰源，就像为信号汽车规划了一条最快捷、最安全的路线。在 AI 芯片 PCB 中，工程师们会采用蛇形线补偿、差分信号对称布线等技术。例如，对于差分信号，要求线距≥20mil，在 3.125G 以下的频率下，误差要＜5mil，而在更高频率下，误差需＜2mil，以此保证信号的稳定性和准确性。

高密度工艺：小身材，大能量

随着 AI 技术的不断发展，芯片的集成度越来越高，这就要求 PCB 能够在有限的空间内集成更多的功能。高密度工艺就像是一位神奇的建筑师，能够在狭小的空间里打造出一座功能齐全的 “城市”。

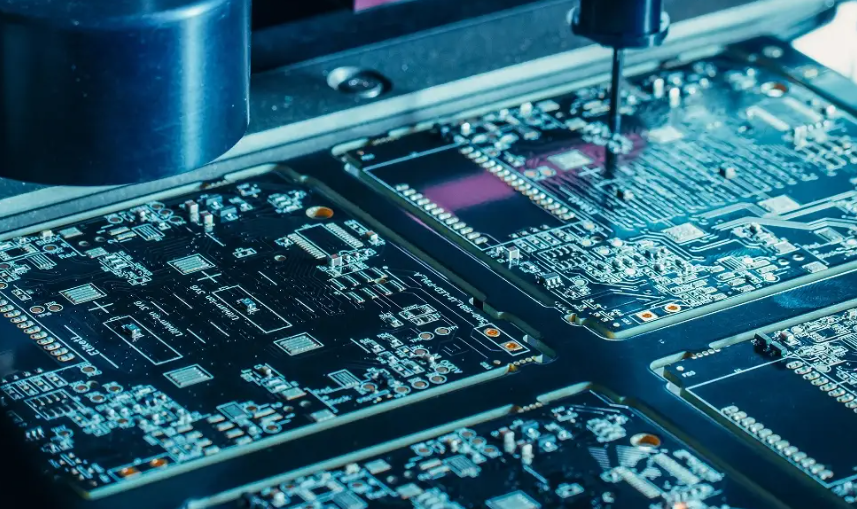

微孔技术

微孔就像是城市中的小巷，虽然狭窄，但却能连接各个重要的区域。在 PCB 中，微孔技术通过增加微孔数量、减小孔径，实现了更密集的电路布局。比如，采用超精密激光钻孔技术，孔径最小可达 25μm，孔位精度达到 ±5μm，确保了盲埋孔的导通稳定性，为高密度互连提供了可能。

多层板设计

多层板就像是一座多层的高楼大厦，每一层都有其独特的功能。通过合理分配不同功能的电路层，提高了空间利用率。例如，8 层三阶 PCB 凭借多层堆叠技术，广泛应用于 5G 基站、AI 服务器等高端领域。在设计过程中，会采用智能层压控制系统，通过 AI 实时监测压合温度、压力曲线，搭配低损耗 PP 片（Dk＜3.5），使层间厚度误差≤3%，有效抑制多层板翘曲问题，保证了多层板的质量和性能。

高密度互连（HDI）技术

HDI 技术是高密度工艺的核心，它通过减小线宽和线距，实现了更密集的电路连接。这就好比城市中的道路变得更窄、更密，但交通却更加有序。在 AI 芯片 PCB 中，采用 HDI 技术能够在更小的面积上集成更多的电子元件。例如，一些先进的 HDI 板能够实现 3/3mil 起的微细线路蚀刻精度，大大提高了布线密度，满足了 AI 芯片对高集成度的需求。

高速与高密度工艺的协同

高速工艺和高密度工艺并不是孤立存在的，它们相互配合，共同为 AI 芯片的高效运行提供保障。高密度工艺为高速信号提供了更多的传输通道，就像城市中密集的道路网络为汽车提供了更多的行驶路线。而高速工艺则确保了这些信号能够在高密度的线路中快速、稳定地传输，不会因为拥堵或路况不佳而出现延迟或故障。

人工智能芯片 PCB 的高速与高密度工艺是推动 AI 技术发展的关键因素。它们就像是 AI 芯片的左膀右臂，为其提供了强大的支持。随着科技的不断进步，我们相信，这两种工艺将不断创新和发展，为 AI 技术带来更加广阔的应用前景。让我们拭目以待，见证人工智能在高速与高密度工艺的加持下，创造出更多的奇迹！
