DC-DC

DC-DC

电压转换器

      DC-DC电压转换器是一种在直流电路中将一个电压值的电能变为另一个电压值的电能的装置，是一种新研制的小型化电源开关模块，有利于简化电源电路设计缩短研制周期，实现最佳指标等，可广泛用于电力电子、军工、科研、工控设备、通讯设备、仪器仪表、交换设备、接入设备、移动通讯、路由器等通信领域和工业控制、汽车电子、航空航天等领域。

      DC-DC转换器为转变输入电压后有效输出固定电压的电压转换器，一般由控制芯片，电感线圈，二极管，三极管，电容器构成，分为升压型、降压型以及升降压型三种类型。

调制方式

1: PFM(脉冲频率调制方式)

      开关脉冲宽度一定，通过改变脉冲输出的频率，使输出电压达到稳定。适合长时间使用，尤其小负载时具有耗电小的优点。
2: PWM(脉冲宽度调制方式)
      开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定。优点是效率高并具有良好的输出电压纹波和噪声。
3. PWM/PFM转换型在小负载时实行PFM控制，在重负载时自动转换到PWM控制。

功能
一、隔离

    1、噪声隔离：模拟电路与数字电路隔离、强弱信号隔

    2、安全隔离：强电弱电隔离、IGBT隔离驱动、浪涌隔离保护、雷电隔离保护(如人体接触的医疗电子设备的隔离保护)

    3、接地环路消除：远程信号传输、分布式电源供电系统
二、电压变换：

    升压变换、降压变换、交直流转换、极性变换(正负极性转换、单电源与正负电源转换、单电源与多电源转换)
三、保护：

    短路保护、过压保护、欠压保护、过流保护、其它保护
四、降噪：
    采用有源滤波
五、稳压：

    交流市电供电、远程直流供电、分布式电源供电系统、电池供电

模块性能         及应用

性能
1.输入输出端的电压均为平滑直流,无交流谐波分量
2.输出阻抗为零
3.快速动态响应,抑制能力强
4.高效率小型化应用
1.电车、地铁、电动汽车、火车
2.直流电机调速系统,
3.照明,氙灯ballast

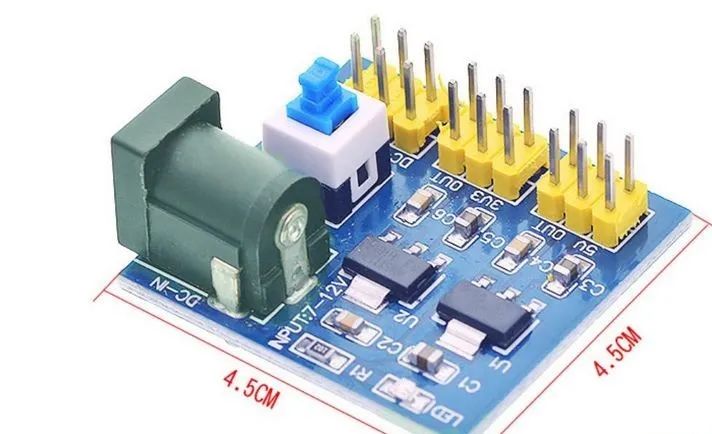

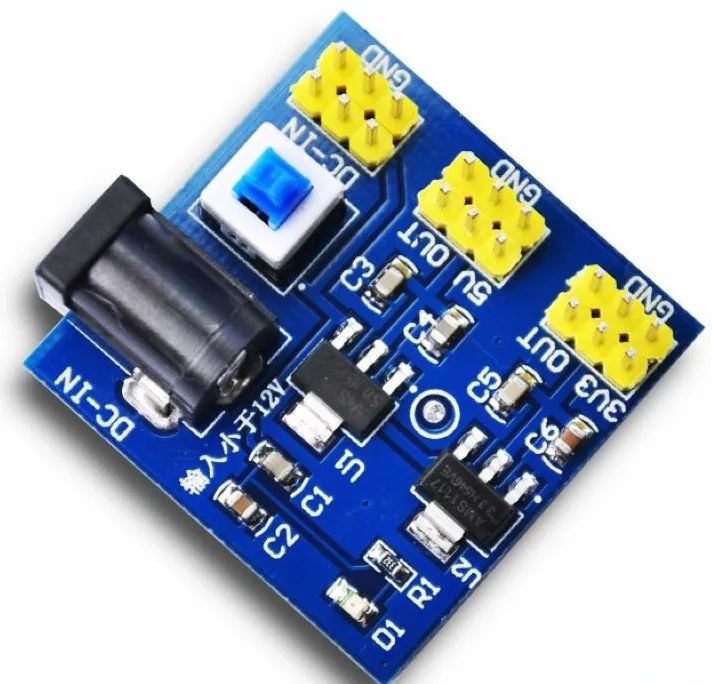

4.3.3V、5V、12V多路输出电源模块
      一路输入：直流6V-12V (输入电压必须比要输出电压高1V以上)
    三路输出：3.3V(±0.05V误差)，5.0V(±0.05V误差)，800mA(负载电流不能超过800mA)，12V(输入12V直接转输出)
