4-20mA芯片采样4-20mA电路分析

czhaii

89人浏览 · 2026-05-04 20:24:37

czhaii · 2026-05-04 20:24:37 发布

本文聚焦4-20mA信号采样电路的设计与分析，重点探讨4-20mA芯片的采样原理及电路实现。通过研究4-20mA电流环的传输特性，详细解析了采样电路的关键设计要点，包括信号转换、噪声抑制和精度控制等核心问题。研究为工业传感器信号采集系统提供了有效的电路解决方案，对提升4-20mA电流信号测量精度具有实用参考价值。

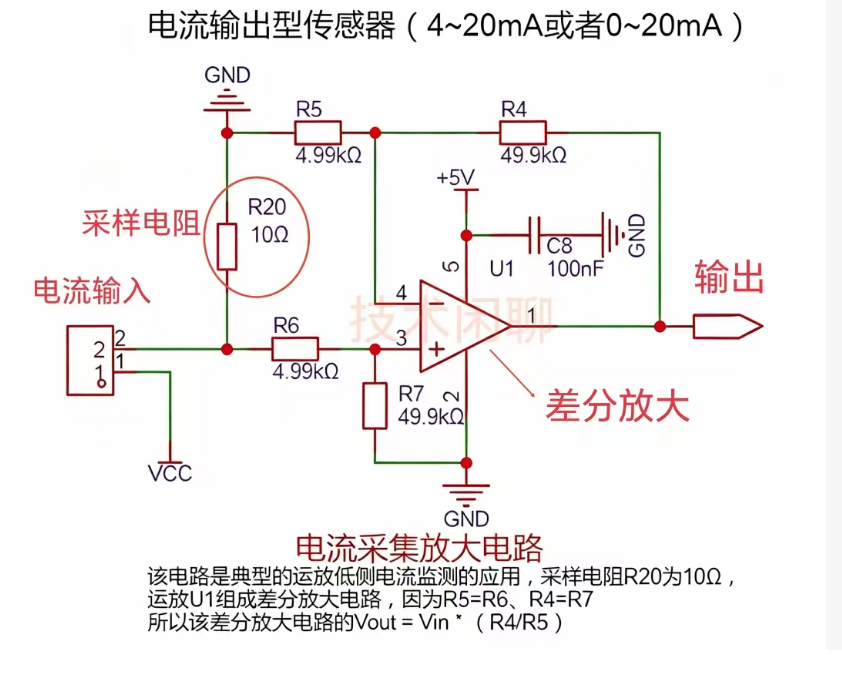

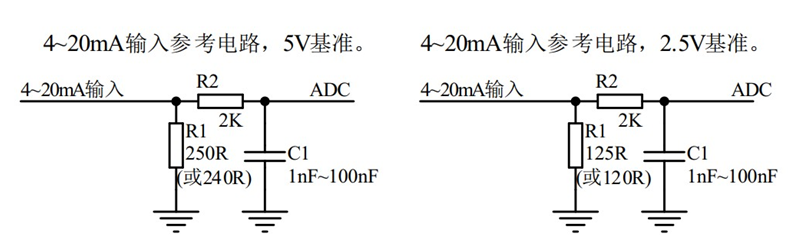

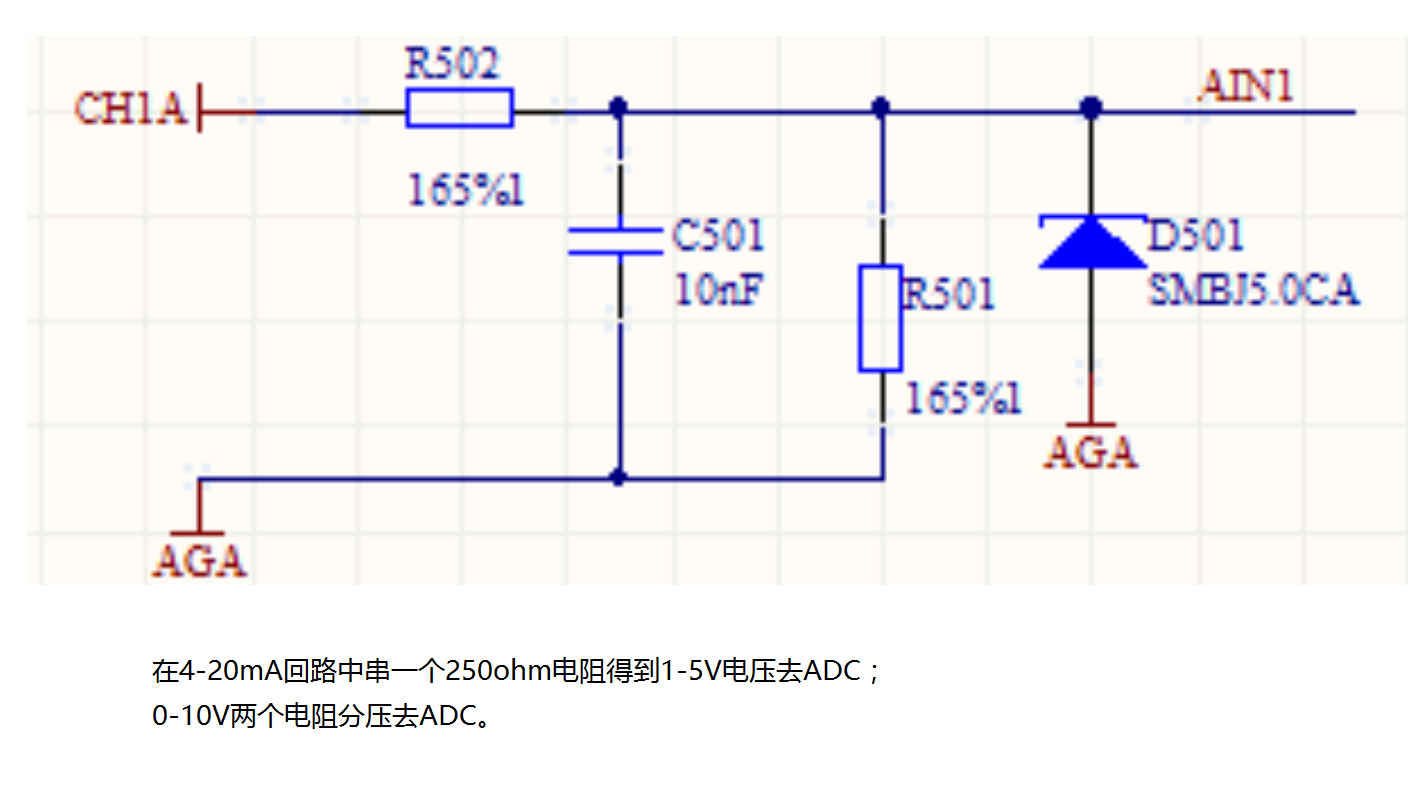

不用运放电路简单，缺点是功耗大

20mA时，对于250欧姆，功率为0.1W
20mA时，对于125欧姆，功率为0.05W

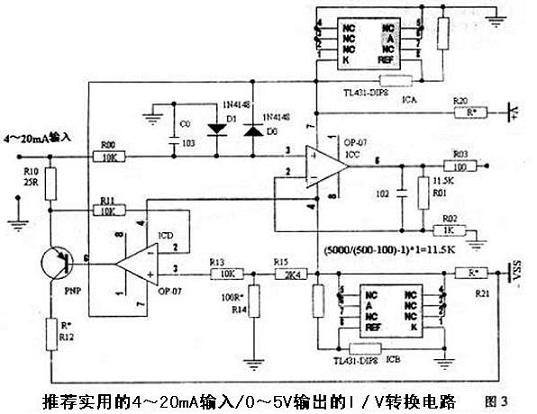

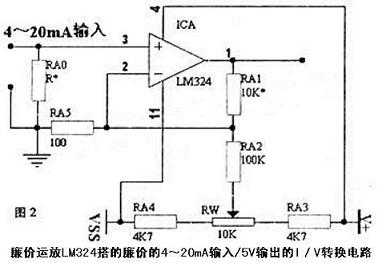

4-20mA信号检测还要考虑信号源带载能力制约,如果只是一对一的信号传输,大取样电阻自然没有问题,
但工业上经常遇到同一4-20mA线号线路串联多个负载的情况.或者传输线路很长,传输导线电阻很大的时候,如果负载终端都使用很大阻值做采样,可能会出现问题.
再者从节能的角度考虑,4-20mA回路取样电阻越大,信号源耗电也越大,一两条线路感觉不明显,要是大规模系统,很多信号处理,功耗就非常可观了.
所以,设计4-20mA采集终端时,应综合考虑实际情况做处理.

4-20mA芯片采样

4-20mA电路分析

4-20mA电路

4-20mA采样电路
