在功率电子领域，有源钳位反激（Active Clamp Flyback, ACF）拓扑曾被视为“神坛上的技术”。它凭借能量回收和零电压开关（ZVS）的光环，支撑起氮化镓快充的超薄身姿，也让众多电源工程师在实验室里夜以继日地“走钢丝”。然而，当一款无源自适应钳位方案悄然问世，以极低的成本、极高的可靠性和纯物理的优雅逻辑解决了ACF最头疼的痛点时，我们不得不宣告：那个属于ACF芯片的高空表演时代，正在这里画上句号。

一、钢丝上的华丽舞者：ACF的脆弱真相

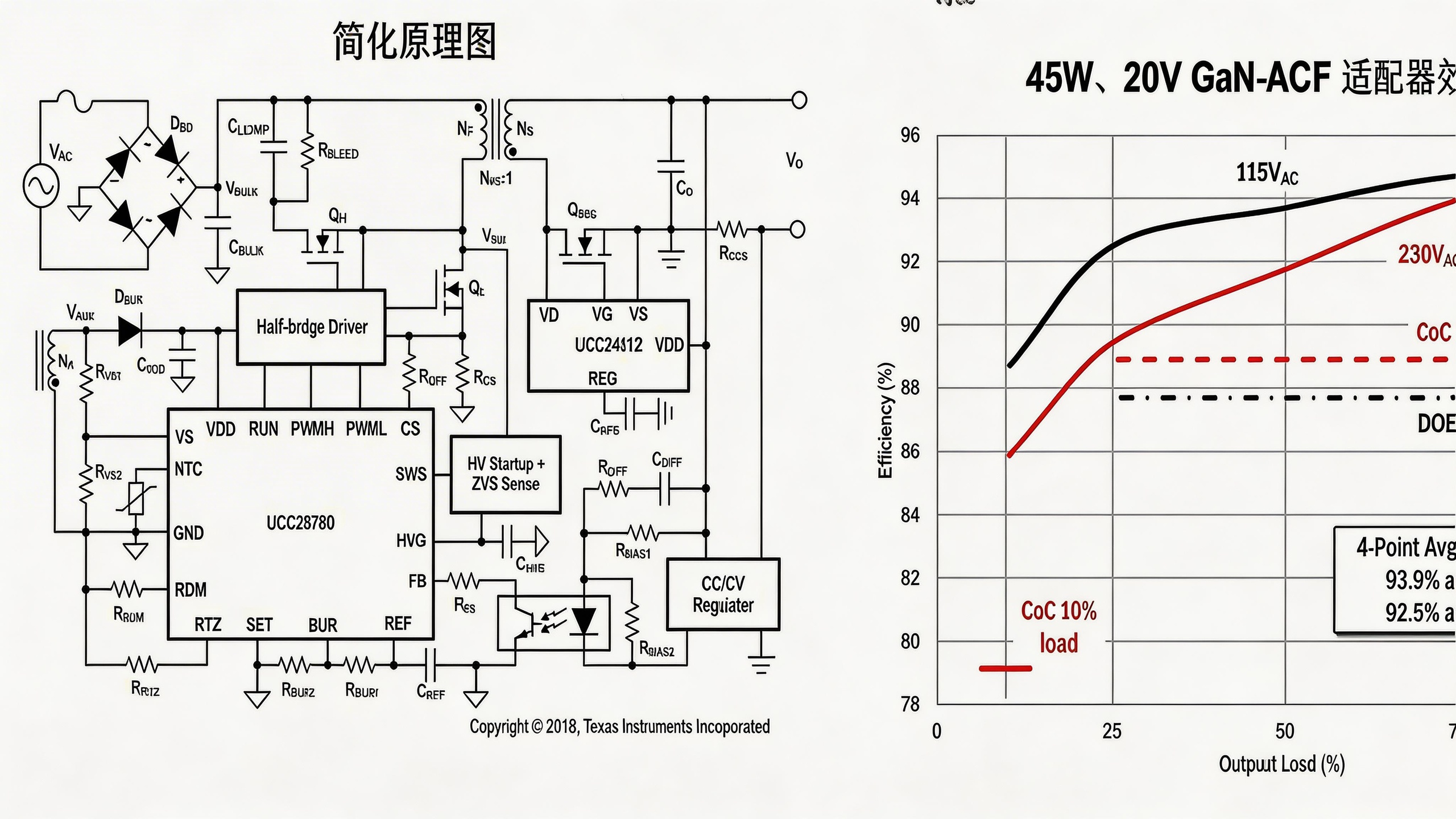

翻开任何一份ACF芯片的参考设计（比如TI的UCC28780系列），你都会看到一套精心编排的“高难度动作”：一个高压上管（Q~H~）、一个钳位电容（C~CLAMP~）、一个泄放电阻（R~BLEED~），以及复杂的半桥驱动器和自举电路。乍看之下，它像是传统RCD吸收的升级版——电容依旧、电阻尚存。但本质已经天翻地覆：二极管被有源开关取代，漏感能量不再白白发热，而是被回收用来实现ZVS。

然而，这种“变废为宝”的魔法代价极高。ACF就像一位在峡谷两端走钢丝的杂技大师，能做出令人叹为观止的翻转动作，却对周围环境极度敏感：

• 漏感公差如同钢丝的弹性：变压器漏感 L~k~ 直接决定谐振周期和ZVS窗口。±5%的偏差在传统反激中只是多发热几度，在ACF中却可能让ZVS完全丢失，效率断崖下跌。为了锁死漏感，变压器必须采用昂贵的平面结构或严苛的三层绝缘线工艺，良率直线下降。

• 采样引脚如同脚下的雨滴：ZVS需要芯片通过VS或CS引脚精确捕捉过零点和电流信号。而ACF的高频硬开关产生的噪声，会轻易污染这些敏感引脚。一旦采样出错，驱动时序就会重叠，导致上下管直通——这不是跌落深渊，而是原地爆炸。

• 自举电路如同摇摇欲坠的安全绳：高端驱动依赖自举二极管和电容，在高 dv/dt 环境下，负压震荡和电荷泵噪声经常让驱动器“死机”。无数量产电源的炸机事故，最终都指向这片脆弱的悬浮区域。

正因如此，ACF方案的综合成本比常规QR反激高出20%~30%，研发调试周期从两周拉长到数月，量产测试必须进行全温全压的PVT交叉验证。而在Reddit、EEVblog等社区，工程师们吐槽最多的是ACF电源在轻载时的尖啸声、瞬态响应翻车，以及莫名其妙的过热保护。这把钢丝，走得实在太累。

二、皇帝的新衣：大厂复杂化的商业逻辑

为什么ACF会大行其道？因为复杂性本身就是溢价屏障。

大厂需要向市场证明自己拥有“最高端技术”。于是，他们把简单的物理问题包装成复杂的数字算法——自适应死区、数字滤波器、上百个寄存器……一颗ACF控制芯片的单价是传统QR芯片的3~5倍，外围还必须搭配GaN开关管、C0G电容、精密采样电阻。这一切都指向一个目标：让客户觉得“贵＝先进”，从而心甘情愿为那1~2%的效率提升和缩小一半的体积支付数倍的溢价。

更关键的是，这种“黑盒化”策略让大多数工程师丧失了物理直觉。他们变成“填空式”设计者，只会照着参考设计抄板、调寄存器，却不再追问“能量到底怎么流动”、“尖峰从何而来”。大厂乐见于此——当工程师失去独立解决底层物理问题的能力，芯片厂的话语权就达到了巅峰。

然而，正如童话里那个光着身子游行的皇帝，ACF的华丽外衣下，是对变压器工艺的变态要求、对噪声的零容忍、以及随时可能炸机的巨大风险。它不是为了长寿和稳定而生，而是为了“极致体积/重量比”这一单一指标而牺牲一切。

三、重剑无锋：无源自适应钳位的降维打击

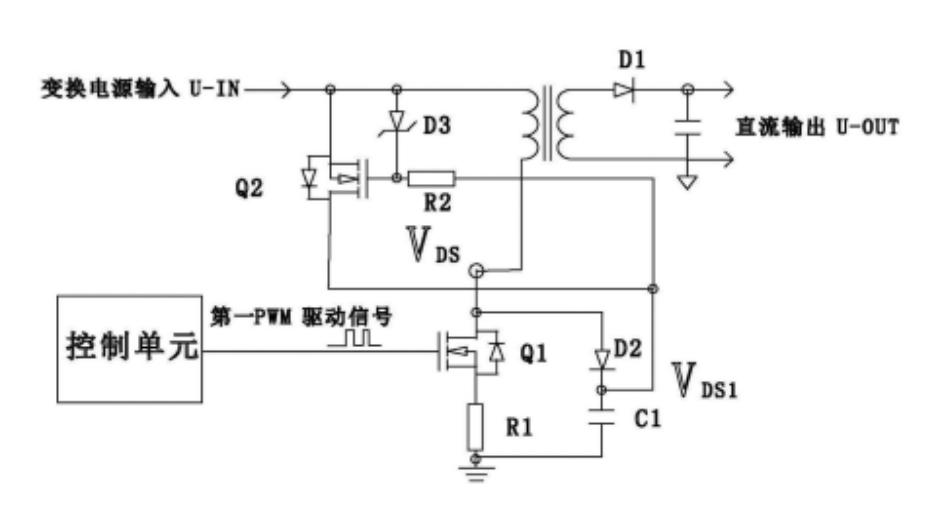

就在行业为ACF的脆弱性头疼不已时，一张截然不同的原理图出现了（参见用户提供的第二张图片）。它没有复杂的自举电路，没有高端驱动器，没有昂贵的ACF芯片。取而代之的，是几个二极管、电阻和通用的MOSFET——构成了一个无源自适应钳位方案。

这张图的精妙之处在于：它彻底抛弃了“算法预测”，转而利用反射尖峰的形成机理来驱动钳位管。当主管Q1关断，漏感能量引起V~DS~飙升，这个电压尖峰通过D3、R1、R2等网络直接为Q2提供开启电位。漏感能量越大，驱动越强；能量越小，驱动越弱——这是一种基于物理规律的自动反馈，比任何数字PID都要实时、精准。

更重要的是，它一举击穿了ACF的三大命门：

1. 没有自举电路：高压悬浮驱动问题被彻底物理消除。那些因为负压震荡、电荷泵噪声导致的炸机，从此成为历史。

2. 不依赖精密采样：不需要VS、CS引脚去捕捉微弱的过零信号，自然也就不怕噪声污染。

3. 容忍漏感公差：驱动强度随漏感能量自适应变化，变压器的工艺一致性要求大幅降低。

验证结果也证实了这一点：成本“一降到底”，可靠性“直线拉升”。这种“返璞归真”的设计，才是真正的工程美学。

四、终结：从走钢丝到铺柏油路

ACF芯片的“走钢索表演时代”，本质上是技术话语权被大厂垄断、工程思维被复杂化绑架的产物。当人们沉迷于用数字算法去“补偿”本不该存在的物理缺陷时，少数清醒者选择回到能量转换的起点——利用电感电流不能突变、电容电压不能瞬变这些永恒的物理规则，去搭建一个稳健、廉价、自适应的系统。

无源自适应钳位方案的出现，就像在峡谷之间铺设了一条宽阔的柏油马路。它不再需要杂技演员，不需要风向预测，也不需要昂贵的保险绳。任何一个懂欧姆定律和电感特性的工程师，都可以轻松驾驭。

当然，大厂不会轻易放弃这片利润丰厚的市场。他们会继续在PPT上展示95.5% vs 94.8%的效率曲线，继续用“全氮化镓”“数字控制”等词汇收割信仰。但理性的工程师和精明的产品经理终将明白：在可靠性面前，所有华而不实的“表演”都不堪一击。

ACF芯片走钢索的时代，是时候终结了。下一个时代，属于尊重物理、化繁为简的无源智慧。

“算法可能会因为噪声而死机，但能量守恒和电感特性永远不会出错。”
