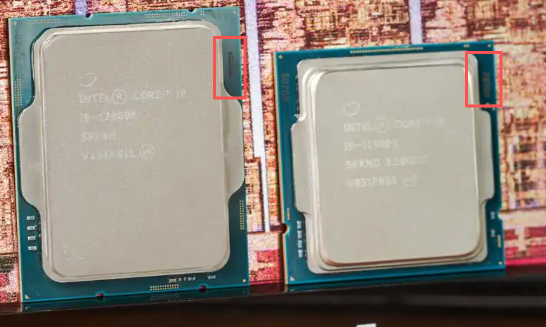

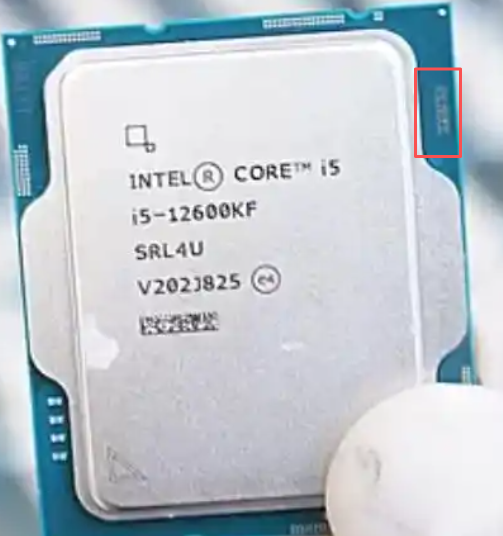

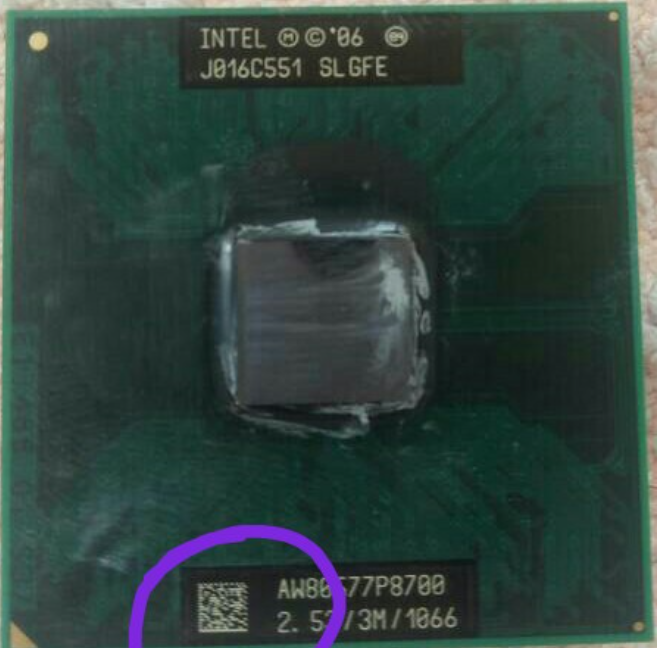

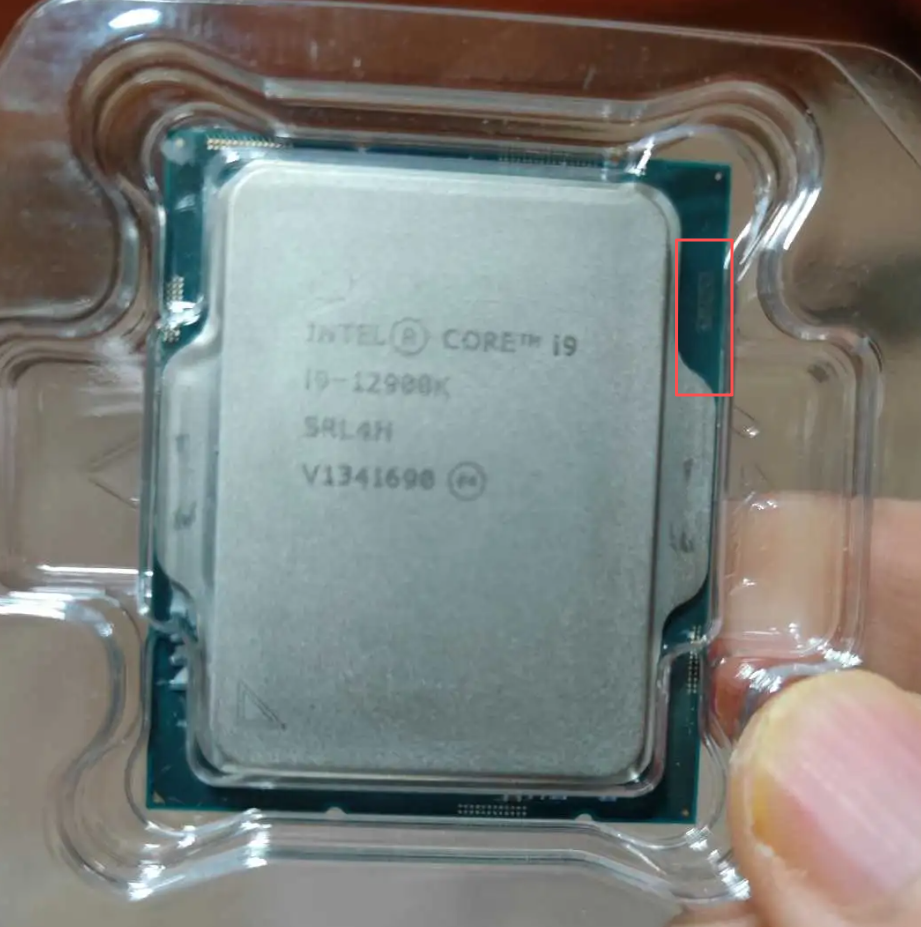

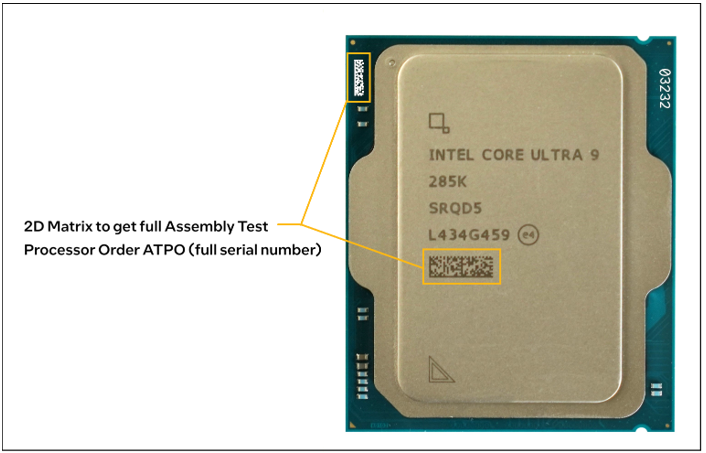

在3C电子与半导体产业数字化转型过程中，CPU芯片全生命周期追溯依赖于表面激光雕刻的DPM（直接零件标识）二维码。这类二维码具有尺寸微小（0.1mm×0.1mm~1mm×1mm）、背景对比度低（灰度差＜30%）、表面高反光（硅基/金属封装镜面反射）、边缘易畸变（引脚凸起漫反射）等特点，给工业读码设备的光学采集、图像处理、解码输出带来了极高的技术挑战。​

传统工业PDA受光学设计、成像精度、解码算法的限制，在极小DPM二维码读取场景中，普遍存在漏读率高（＞30%）、误读率高（＞15%）、数据传输延迟大等问题，无法满足3C原材料仓储物流、生产质检等环节的高效作业需求。京元智能DPM PDA针对上述痛点，构建了“柔光硬件采集+自适应算法优化+工业级解码输出”的全链路技术方案，实现了极小DPM二维码的精准、高效读取，本文将从技术原理、参数细节、实践效果三个方面，进行详细解析，为技术人员、采购决策者提供技术参考。​

一、行业痛点技术分析：极小DPM二维码读取的核心技术瓶颈​

CPU芯片极小DPM二维码的读取难度，本质上是光学干扰、成像精度、解码能力三大技术瓶颈的叠加，具体技术分析如下：​

1. 光学干扰机制：CPU芯片表面为抛光硅基或金属封装，其反射系数＞85%，传统直射式补光光源（入射角0°~30°）会产生镜面反射，形成大面积眩光（亮度＞5000lux），导致二维码区域过曝，码点灰度值饱和，细节信息丢失；同时，芯片背景多为浅灰（灰度值180~220）、浅绿（灰度值160~200），激光雕刻码灰度值230~255，两者灰度差＜30%，普通成像设备的图像信噪比（SNR）＜10dB，无法有效分离码区与背景，导致特征提取失败。此外，芯片引脚、封装凸起结构会造成光线漫反射，使二维码图像局部模糊（模糊度＞5px）、边缘畸变（畸变率＞15%），进一步降低识别成功率。​

2. 成像精度瓶颈：极小DPM二维码最小尺寸为0.1mm×0.1mm，码点间距＜0.05mm，要求成像设备的分辨率≥1000dpi，对焦精度≤0.1mm。传统工业PDA的镜头分辨率多为500dpi~800dpi，最小对焦距离＞5cm，近距离扫码时易出现虚焦（虚焦量＞0.2mm），导致二维码图像模糊，码点细节无法识别；同时，彩色CMOS传感器采集的RGB图像，包含67%的无效色彩信息，不仅增加算法处理负荷（处理延迟＞500ms），还会弱化码区对比度，使SNR进一步降低。​

3. 解码技术困境：极小DPM二维码的信息密度高（＞100bit/mm²）、容错空间有限（ECC200标准下容错率≤15%），传统解码算法（如Zbar、ZXing）缺乏针对微小码的专项优化，码区定位精度＜0.1mm，无法精准捕捉微小码点；芯片表面的不规则反光与结构畸变，会导致二维码出现旋转（0°~360°）、扭曲（畸变率＞15%）、局部缺失（缺失率＞20%）等问题，普通算法不具备畸变矫正与破损修复能力，解码失败率＞40%。此外，传统设备与ERP、WMS系统的对接采用串口通信，数据传输延迟＞500ms，无法满足3C仓储实时追溯的需求。​

二、京元智能DPM PDA技术方案详解：全链路突破技术瓶颈​

京元智能DPM PDA针对上述技术瓶颈，从光学设计、成像系统、算法优化、解码输出四个维度进行技术创新，构建了全链路精准读取体系，具体技术细节如下：​

（一）图像采集模块：定制柔光硬件，抑制反光、提升成像精度​

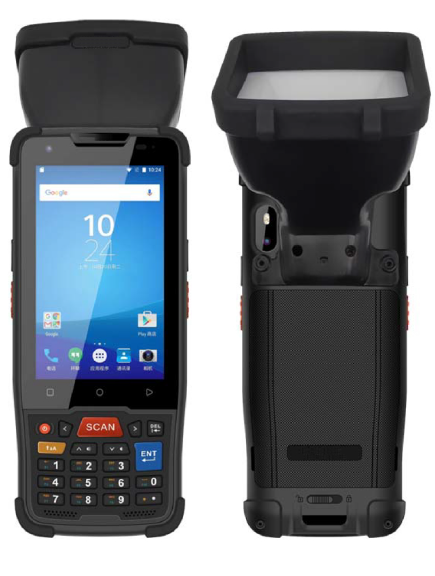

1. 工业级柔光阵列照明系统：采用多角度漫射柔光设计，内置6组高亮度LED（波长520nm±10nm，亮度可调范围100~3000lux），搭配专业漫射透镜（透光率＞95%，漫射角度120°），实现360°无死角均匀补光。光源入射角设计为45°~60°，避开芯片表面镜面反射角度，彻底压制眩光，使二维码区域亮度均匀（亮度波动≤±5%），有效特征提取率提升90%以上。与传统直射光源相比，柔光阵列的光线均匀度提升60%，无需偏振镜即可消除反光干扰，降低设备硬件成本。​

2. 专业微距成像系统：搭载100万像素高灵敏度灰度CMOS传感器（像素尺寸3.2μm×3.2μm，帧率30fps，信噪比≥35dB），剔除彩色图像冗余信息，仅保留单通道灰度数据，算法处理速度提升3倍，对比度识别能力提升40%。定制微距镜头（焦距8mm，光圈F2.0，分辨率1200dpi），最小对焦距离≤3cm，对焦精度≤0.05mm，配合自动对焦算法（对焦时间＜100ms），可快速锁定0.1mm×0.1mm极小二维码，清晰捕捉微米级码点细节，图像模糊度＜2px，满足微小码识别的成像要求。​

（二）图像优化模块：自适应动态算法，提升图像质量、矫正畸变​

1. 自适应动态曝光算法：内置高灵敏度光强传感器（检测范围10~10000lux，响应时间＜10ms），实时采集环境光线与芯片反光特性，通过PID算法自动调节曝光时间（10~1000μs）、增益（1~32倍）、光圈参数，实现动态曝光控制。针对低对比度背景，算法采用直方图均衡化技术，对浅灰、浅绿底色进行灰度拉伸，使码区与背景的灰度差提升至60%以上，图像信噪比提升至≥25dB，有效分离码区与背景。​

2. 多维度图像预处理链路：构建“灰度化-降噪-锐化-二值化”全流程预处理，具体如下：​

（1）灰度化处理：采用加权平均法（Y=0.299R+0.587G+0.114B），将彩色图像转换为灰度图像，剔除冗余色彩信息，降低算法处理负荷；​

（2）降噪处理：采用高斯滤波（ kernel size 3×3，σ=1.0），去除图像中的反光噪声与椒盐噪声，确保图像纯净度；​

（3）锐化处理：采用Sobel算子（水平算子Gx=[-1,0,1;-2,0,2;-1,0,1]，垂直算子Gy=[-1,-2,-1;0,0,0;1,2,1]），强化二维码边界特征，提升码点清晰度；​

（4）二值化处理：采用自适应局部阈值二值化（窗口大小5×5，阈值偏移量10），解决光照不均导致的图像明暗差异，将灰度图像转换为黑白二值图像，确保二维码轮廓清晰、无畸变。​

此外，针对芯片表面不规则反光导致的图像畸变，采用透视变换算法，通过4个特征点校准，自动矫正图像畸变（最大矫正畸变率15%），还原二维码标准形态，为后续解码提供可靠的图像支撑。​

（三）解码输出模块：工业级解码算法，实现精准识别与实时传输​

1. Datalogic工业解码算法：搭载Datalogic授权的工业解码算法，基于灰度值动态阈值匹配技术，针对极小DPM二维码进行专项优化，具体参数如下：​

（1）识别范围：支持最小0.1mm×0.1mm二维码识别，码制兼容Data Matrix（ECC200）、QR Code等主流DPM码制；​

（2）畸变矫正：支持0°~360°全角度识别，最大矫正畸变率15%，可精准识别旋转、扭曲的二维码；​

（3）对比度适应：支持对比度低至20%的二维码识别，灰度值动态阈值调整范围100~255；​

（4）纠错能力：搭载ECC200纠错算法，可修复20%以内的破损数据，确保信息完整读取；​

（5）解码速度：单次解码时间＜50ms，首次扫码成功率＞99%。​

2. 系统对接与数据传输：内置工业级通信模块，支持WiFi（802.11b/g/n）、蓝牙（BLE 5.0）、4G（TD-LTE/FDD-LTE）多种传输方式，数据传输速率≥1Mbps，传输延迟＜100ms。支持OPC UA、Modbus TCP等工业通信协议，可无缝对接企业ERP、WMS、MES系统，实现扫码数据实时上传、自动录入，无需人工干预，满足3C仓储实时追溯与高效作业的需求。​

三、实践效果验证：落地数据与客户反馈​

京元智能DPM PDA已在多家3C头部企业及仓储物流服务商的CPU芯片场景落地应用，通过实际场景测试，验证了方案的有效性，具体数据如下：​

1. 识别性能：读码准确率从传统设备的65%提升至99.7%以上，漏读率＜0.3%，误读率＜0.1%；单次解码时间＜50ms，首次扫码成功率＞99%；​

2. 作业效率：仓储出入库作业效率提升60%，单台设备日均处理CPU芯片超2万颗，适配3C行业高节拍作业需求；​

3. 系统兼容性：与ERP、WMS、MES系统无缝对接，数据传输延迟＜100ms，数据上传成功率100%，实现物料追溯全流程自动化。​

某头部3C原材料仓储服务商技术负责人反馈：“京元智能DPM PDA的光学设计与算法优化，彻底解决了CPU芯片极小DPM二维码读取的痛点。设备的柔光补光效果显著，有效抑制了反光干扰，图像预处理算法提升了低对比度场景下的识别成功率，工业级解码算法确保了识别的精准性与速度，与我们的ERP、WMS系统无缝对接后，彻底实现了CPU芯片扫码追溯的自动化，大幅降低了人工成本，提升了仓储作业的数字化水平。”​

四、技术优势总结与行业应用延伸​

相较于传统工业读码设备，京元智能DPM PDA的核心技术优势体现在三个方面：一是光学设计的针对性，定制柔光阵列从源头解决芯片高反光问题，无需额外配件，适配性更强；二是算法优化的专业性，自适应动态曝光与多维度预处理链路，完美适配低对比度、畸变场景，识别稳定性大幅提升；三是系统对接的兼容性，支持多种工业通信协议，可快速融入企业现有数字化体系，降低落地成本。​

从行业应用来看，该方案不仅适用于CPU芯片极小DPM二维码读取，还可延伸至3C电子全产业链的精密元器件识别场景，包括PCB板微小码、半导体封装件二维码、电子元器件引脚码等。无论是生产制造环节的SMT贴装扫码、生产追溯，还是仓储物流环节的出入库分拣、盘点，亦或是质检售后环节的质量检测、售后追溯，京元智能DPM PDA都能凭借精准的识别能力与高效的作业性能，满足场景需求。​

目前，该方案已成功应用于蓝思、富士康、比亚迪等头部3C企业，以及多家半导体封装测试、电子元器件仓储物流服务商，经过大规模场景验证，其稳定性、可靠性与高效性得到了行业广泛认可，成为3C行业极小DPM二维码读取的标杆解决方案。​

五、结语​

在3C电子与半导体产业向微型化、高集成化、数字化转型的趋势下，极小DPM二维码的精准读取成为企业实现全生命周期追溯、提升运营效率的关键。京元智能DPM PDA通过“硬件+算法+系统”的全链路技术创新，突破了传统设备的技术瓶颈，实现了极小DPM二维码的精准、高效读取，为3C行业数字化转型提供了可靠的技术支撑。​

未来，京元智能将持续深耕工业读码领域，结合3C行业的发展需求，进一步优化产品技术，提升设备的适配性与性能，拓展更多细分场景应用，助力更多企业实现仓储物流智能化、生产管控数字化升级，推动3C产业高质量发展。对于技术选型阶段的企业而言，京元智能DPM PDA的全链路解决方案，可有效规避极小码读取的技术风险，降低落地成本，值得技术人员与采购决策者重点关注。
