南京中科微Ci522芯片：智能门锁应用方案推荐
·
南京中科微这颗Ci522芯片是一个高度集成的，工作在13.56MHz的非接触式读写器芯片，阅读器支持ISO/IEC 14443A。其特有的ACD功能（超低功耗自动载波侦测），可以将智能门锁的功耗降到超低。

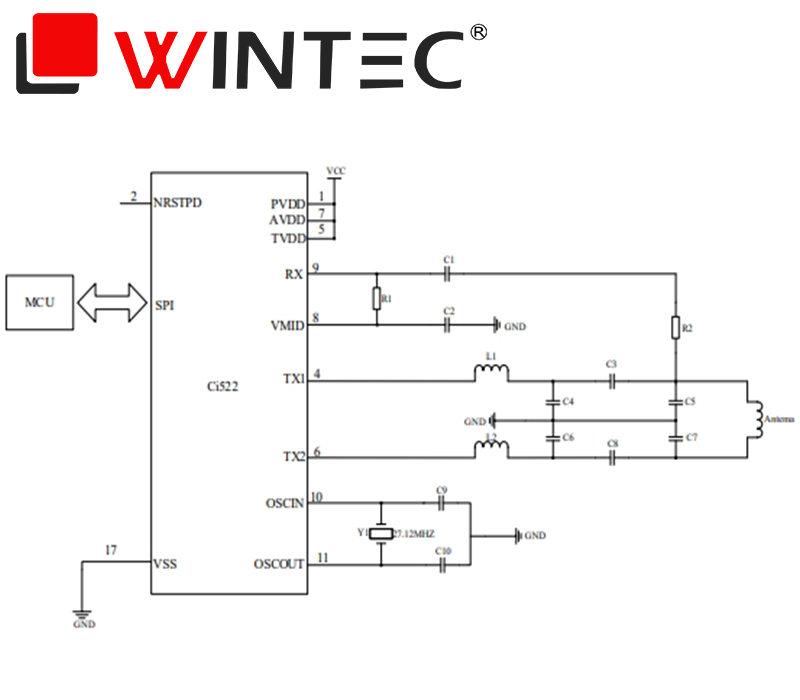

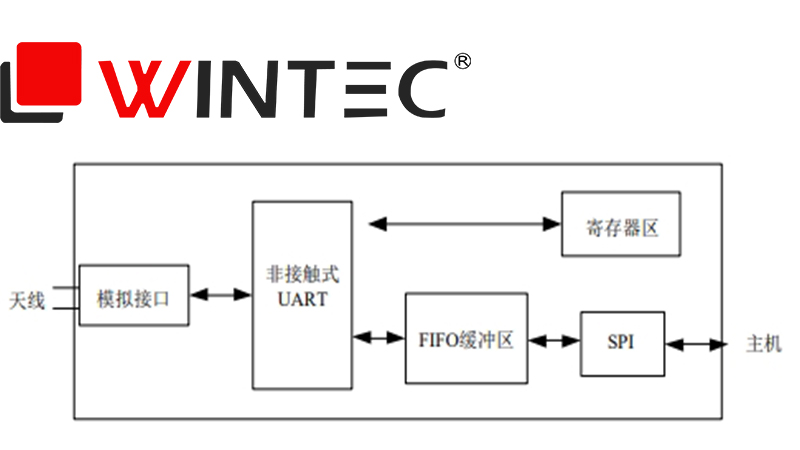

Ci522无需外围其他电路，它的内部发送器可驱动读写器天线与ISO/IEC 14443A卡和应答机通信。并且它的接收器模块提供一个强大而可靠的电路，用以解调译码ISO/IEC 14443A兼容卡及应答机信号。数字模块处理完整的ISO/IEC14443A帧和错误检测功能(奇偶和CRC)。
Ci522提供SPI（串行外设接口）主机接口。另外，我们还可以看到，Ci522支持MIFARE产品，与MIFARE系列双向通信速率高达848kBd。
Ci522关键特征：
| 频段 | 13.56MHz |
| 支持协议 | ISO/IEC 14443 A |
| 支持主机接口 | SPI接口 |
| 典型操作距离 | 50mm（取决于天线的尺寸和圈数） |
| 电流 | 0.9uA 硬掉电电流（3.3V） |
| 1.5uA 软掉电电流（3.3V） | |
| 电源电压 | 2.3-3.6V |
| 其它 | 高度集成的模拟电路，解调和译码响应 |
| 带缓冲的输出驱动器，使用少量的外围元件与天线连接 | |
| 支持 ISO/IEC 14443 A更高速率通信，最高达848kBd | |
| 支持SPI接口，通信速率高达10Mbits/s | |
| 64字节发送和接收FIFO缓冲区 | |
| 灵活的中断模式 | |
| 低功耗硬复位功能 | |
| 支持软掉电模式 | |
| 集成可编程定时器 | |
| 内部振荡器，连接27.12MHz石英晶体 | |
| CRC 协处理器 |
Ci522应用：
智能门锁
智能支付系统
NFC智能刷卡
