1. 前言

有的运放需要正负压供电，负压的产生一般是由电源芯片处理，将正压转换为负压。那么问题来了，buck能产生负压么？

2. 分析

开关电源有三种基本拓扑，buck，boost，buck-boost。
输入输出关系分别如下：
buck:Vo/Vin=D
boost:Vo/Vin=1/(1-D)
buck-boost:-Vo/Vin=D/(1-D)
三种电路中，仅buck-boost可以正压生成负压。
先来分析，为什么buck电路不可以？

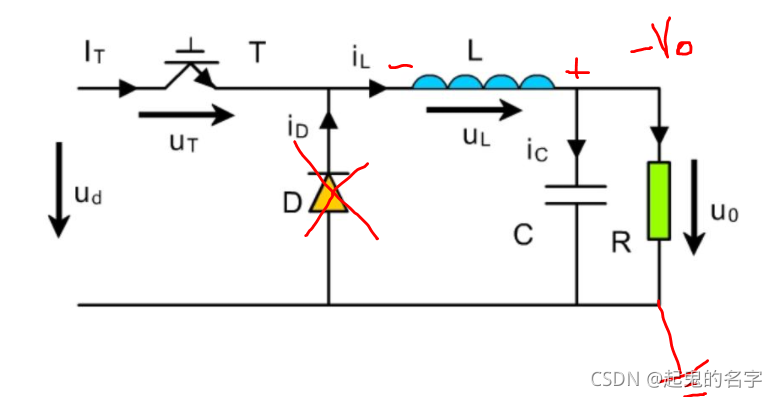

假设buck可以直接输出负压，即变成-Vo。当开关管导通时，电感左正右负，当开关管关断时，由于电感感应电压右正左负，假设续流二极管D导通，必定二极管的阳极大于阴极，迫使电感左端电压高于右端，与电感感应电压冲突，所以buck不能直接输出负压。

那buck如何生成负压呢？
答案是接成buck-boost形式。将原buck的输出接地，地接-Vo，实际变成了buck-boost。

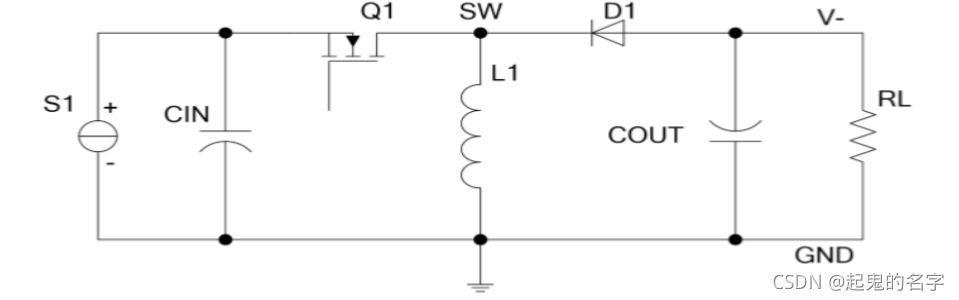

上图实际是如下形式。

所以输入输出关系变成了buck-boost的关系。这种情况下要注意器件的耐压范围，纹波变化，电流的变化等，具体根据实际测试结果分析。
当然我们在用buck芯片时，只会管FB上分压，不会管占空比的变化，所以理论上buck芯片输出接地，地接-Vo，是可以输出负压的，但是要注意芯片内部是否允许负压的存在。
另外boost芯片是不能生成负压的，即使像buck一样，地接负压，原因是，电感与电源端相连，无论开关开闭，都无法产生反向电压。
