在物联网与智能控制全面普及的当下，315M/433M 免费频段成为短距离无线通信的核心选择，射频接收芯片作为各类遥控、智能设备的 “信号心脏”，其集成度、功耗、灵敏度直接决定了产品的性能与市场竞争力。杰盛微深耕射频半导体领域，重磅推出JSM470R 高集成度超低功耗单片 ASK/OOK 射频接收芯片，不仅实现对行业经典型号 SYN470R 的 pin to pin 完美兼容，可直接替换无需修改外围电路，更以超高灵敏度、极致低功耗、超宽电压适配的核心优势，搭配极简外围设计，成为遥控设备、智能家居、RFID 等领域的高性价比解决方案，助力开发者降本增效、加速产品上市！

一、核心亮点直击，复刻经典更胜一筹

JSM480R 是杰盛微专为低功耗无线接收场景研发的高集成单片芯片，延续了对标型号的核心优势并做了工艺优化，真正实现 “无线高频调制信号输入，数字解调信号输出”。芯片将所有高频信号接收功能集成于片内，片内自动完成 RF 和 IF 调谐，彻底省去开发与生产中的手工调节环节，大幅降低生产与研发成本，加快产品上市节奏。

同时，JSM480R 采用 SOP8 封装，体积小巧易集成，正常工作电压覆盖 2.0~5.5V 宽范围，工作电流低至 3.0~3.2mA，启动时间仅 2.2ms，接收灵敏度最高可达 - 110dBm，完美适配各类低功耗、小型化、高可靠性要求的无线设备，无论是消费电子的批量生产，还是工业设备的定制化开发，都能提供高性价比的解决方案。

1.1 超宽频 + 高灵敏度，远距离接收更稳定

无线接收的核心竞争力，在于信号捕捉的灵敏度与抗干扰性，JSM480R 在这两点上做到了行业主流水准。芯片频率范围覆盖300MHz-440MHz，完美适配 315MHz、433.92MHz 两大主流无线频段，满足多场景无线应用需求。

在 2kbps、BER10E-2 的条件下，JSM480R 的接收灵敏度达到 -110dBm，且 315MHz 和 433.92MHz 频段均保持这一超高指标，即使在复杂电磁环境、远距离传输场景下，也能精准捕捉微弱信号，有效减少信号丢包、失真问题。同时，芯片内建镜像抑制技术，315MHz 接收带宽达 + 250KHz，433.92MHz 接收带宽达 300KHz，抗干扰性能大幅提升，让设备在家居、工业、户外等场景下都能稳定工作。

1.2 极致低功耗，长待机设备的最优解

低功耗是电池供电类无线设备的核心诉求，JSM480R 在功耗控制上做到了精细化调校，兼顾工作性能与能耗节省。在 3.3V 典型工作电压下，315MHz 频段工作电流仅 3.0mA，433.92MHz 频段仅 3.1mA；当芯片进入关断模式（Shut Down Mode） 时，电流更是低至 0.1μA（3.3V），电气规格中休眠电流典型值甚至达 0.01μA，几乎无功耗损耗。

搭配2.2ms 超低启动时间（SHUT 引脚拉低启动），JSM480R 可快速在休眠与工作模式间切换，无需长时间待机耗电，完美适配遥控设备、无线传感器、防盗报警器等需要长待机的产品，彻底解决设备续航焦虑。同时，芯片支持 2.0~5.5V 宽工作电压，可适配干电池、锂电池、稳压电源等多种供电方式，供电设计更灵活。

1.3 高集成易开发，大幅降低研发生产成本

JSM480R 的最大优势之一，在于全集成设计 + 免配置独立运行，大幅降低研发门槛与生产成本。芯片片内集成所有 RF 和 IF 调谐功能，无需外部手工调节，生产环节更简单，良品率更高；同时支持独立运行，无需外部 MCU 控制，也无需任何寄存器配置，硬件电路与软件设计大幅简化，即使是入门级工程师也能快速上手。

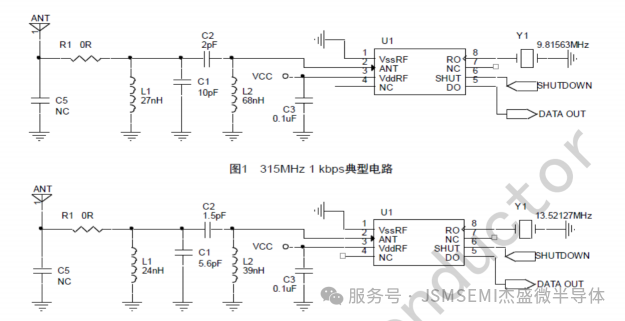

在外围器件搭配上，芯片的天线匹配网络经过优化设计，实际应用中仅需 4 个器件，且预留匹配网络（R1、C5）方便根据实际板卡调试，进一步减少外围器件成本。SOP8 的小型封装也让芯片能轻松集成于各类小型化设备中，为产品结构设计节省更多空间，适配遥控玩具、微型传感器、智能开关等小体积产品需求。

1.4 工业级可靠性，严苛环境下稳定运行

作为一款兼顾消费与工业领域的芯片，JSM480R 拥有工业级的环境适应性与防护标准，轻松应对各类复杂使用场景。芯片工作温度覆盖 **-40℃~+125℃**，能适应高低温、潮湿、粉尘等严苛环境，无论是户外的电摩防盗设备，还是工业现场的检测控制系统，都能持续稳定运行。

在防护性能上，芯片具备 **+8KV HBM 高 ESD 防护标准 **，能有效抵御静电冲击，减少生产与使用过程中的芯片损坏概率，提升产品良品率；极限参数上，焊接温度支持 245℃/30 秒，储藏温度达 - 65℃~150℃，完全满足工业级生产、仓储与使用要求。同时，芯片严格符合 ROHS 环保标准，满足全球各地的环保法规，助力产品出海无阻碍。

二、详细电气规格，精准适配多样化应用

JSM480R 的电气规格经过精心调校，各项参数精准匹配不同应用场景的需求，兼顾性能与适配性，让工程师在设计阶段无需为参数兼容问题费心，大幅提升研发效率。

2.1 核心工作与极限参数

芯片正常工作电源电压 2.0~5.5V，典型工作电压 3.3V，电源电压斜率≥1mV/μS，能保证供电稳定；工作电流随频段与电压略有差异，5V 电压下 315MHz 频段为 3.08mA，433.92MHz 频段为 3.17mA，均保持低功耗水准。极限参数上，电源电压不可超过 - 0.3~5.5V 范围，接口电压为 - 0.3~VDD+0.3V，超出极限参数可能造成芯片永久性损坏，使用时需严格遵循。

2.2 接收器与晶振关键规格

JSM480R 的中频频率为 0.86MHz，中频带宽 0.43MHz，饱和输入电平 - 20dBm，保证信号解调的精准度与稳定性；数据速率覆盖 0.1~3.5kbps，标称最高达 8kbps，满足各类低速无线数据传输需求。

晶振搭配上，芯片有明确的频段适配要求：315MHz 频段适配9.81563MHz晶振，433.92MHz 频段适配13.52127MHz晶振，同时也支持 390MHz（12.15269MHz）、418MHz（13.02519MHz）频段晶振。晶振负载电容为 15pF，频率精度 + 20ppm，等效电阻 60Ω，启动时间 400μS；也可通过耦合电容接入外部参考时钟驱动 RO 管脚，外部时钟峰峰值要求 0.3~0.7V，设计灵活性更高。

2.3 专属 SHUTDOWN 功能，模式切换一键掌控

JSM480R 配备专属的 SHUTDOWN 模式控制功能，通过 6 脚 SHUT 引脚即可轻松实现工作模式切换，操作简单、响应迅速：

• 关断模式：SHUT 引脚接电源（高电平），芯片进入休眠，电流低至 0.1μA，DO 引脚输出低电平；

• 工作模式：SHUT 引脚接地（低电平），芯片进入正常接收状态，DO 引脚输出解调数据或无规则信号，从拉低引脚到正常接收仅需 2.2ms。

同时，芯片内置自动信号侦测处理功能，当 DO 口连续高电平超过 4.8ms 时，会判定为发射信号异常并停止输出，使用时需注意控制 DO 口连续高电平不超过 4.8ms，进一步提升设备使用稳定性。

三、清晰管脚定义，硬件设计一目了然

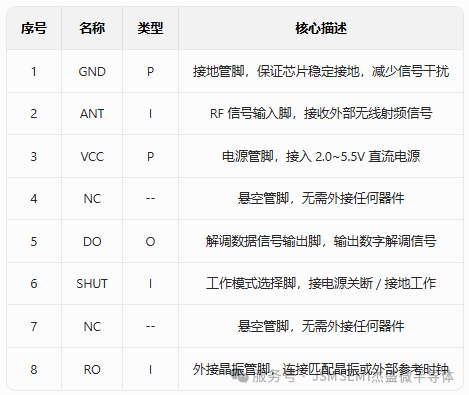

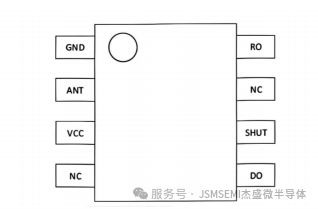

JSM480R 采用 SOP8 封装，8 个管脚功能清晰、布局合理，无复杂的线路规划要求，大幅提升布板效率，减少布板面积，适配各类小型化产品设计需求，具体管脚定义如下表：

简洁的管脚设计让硬件电路绘制更简单，有效缩短产品研发周期，同时减少线路故障概率，提升产品生产的稳定性。

四、全场景多领域，赋能无线应用全面升级

凭借高集成、低功耗、高可靠、易开发的核心优势，JSM480R 可完美替代对标型号，应用场景覆盖低成本消费电子、安防防盗、智慧家庭、工业控制、射频识别等多个领域，成为各行业无线产品升级的核心选择，为各类智能设备打造稳定、高效、低成本的无线接收解决方案。

4.1 低成本消费电子：打造高性价比民用产品

在消费电子领域，JSM480R 完美适配遥控风扇、遥控灯、遥控门窗、遥控玩具、成人用品等民用产品，凭借低功耗、少外围器件、易开发的优势，大幅降低产品的硬件与研发成本，让厂商在打造高性价比产品的同时，提升设备续航与使用体验，增强市场竞争力。

4.2 安防防盗领域：实现远距离无死角信号传输

在安防防盗领域，芯片可应用于电摩防盗报警系统、远距离钥匙进入系统（RKE）等产品，-110dBm 的超高接收灵敏度搭配内建镜像抑制的抗干扰特性，能实现远距离、无死角的信号接收，即使在户外复杂电磁环境下，也能保证报警信号、遥控信号的精准传输，为安防产品的稳定性保驾护航。

4.3 智慧家庭 & 楼宇自动化：构建稳定无线连接网络

在智慧家庭与楼宇监控自动化领域，JSM480R 可作为智能开关、无线传感器、楼宇监控设备的无线接收核心，工业级的工作温度与高可靠性，能适应家居与楼宇的各类环境；低功耗特性让各类智能设备实现电池长待机，无需频繁更换电池，提升智能家居与楼宇自动化的使用体验，降低后期维护成本。

4.4 工业控制 & 远距离 RFID：赋能工业自动化升级

在工业检测及控制系统、远距离 RFID 领域，芯片的工业级可靠性与高抗干扰性，能适应工业现场的严苛环境，稳定接收各类检测、控制信号与 RFID 射频信号；同时独立运行、免 MCU 控制的特性，大幅简化工业设备的设计流程，降低工业产品的研发与生产成本，助力工业自动化、智能化升级。
