一、支持向量机的介绍

支持向量机（Support Vector Machine, SVM）是一种经典的监督学习模型，核心用于分类任务，也可通过改造用于回归（支持向量回归，SVR）。它的核心思想是：在特征空间中找到一个最优超平面，将不同类别的样本分开，且使两类样本到超平面的间隔最大化。
SVM 在小样本、高维特征场景下表现优异，是机器学习领域的基础算法之一，常被用于文本分类、图像识别、模式匹配等任务。

其应用场景：

图像识别：如手写数字识别、目标检测，利用高斯核处理高维像素特征。
文本分类：如垃圾邮件识别、情感分析，将文本转化为词向量后用线性核或 RBF 核分类。
故障诊断：基于设备传感器的高维特征，区分设备正常 / 故障状态。

二、实验

数据准备

ex6data1.mat：线性可分数据集，用于演示硬间隔与软间隔SVM

ex6data2.mat：非线性可分数据集，用于演示RBF核SVM

实验一：线性SVM分析

1.标准化

标准化是SVM中至关重要的预处理步骤，因为SVM对特征尺度敏感。标准化后，所有特征都转换为均值为0、方差为1的分布，这有助于提高模型的收敛速度和性能。

# 加载数据
mat_data = loadmat(mat_path)
X = mat_data['X']
y = mat_data['y'].ravel()

# 数据标准化
scaler = StandardScaler()
X_scaled = scaler.fit_transform(X)

2硬间隔与软间隔SVM对比

2.1硬间隔SVM（C=1e10）

当惩罚系数C极大时，我们得到硬间隔SVM：

原理：不允许任何训练样本被误分类；特点：决策边界完全由支持向量决定，对噪声敏感

适用场景：数据完全线性可分且无噪声

2.2软间隔SVM（C=1.0）

原理：允许少量样本被误分，以换取更好的泛化能力；特点：通过松弛变量平衡准确率和模型复杂度

适用场景：大多数实际应用场景

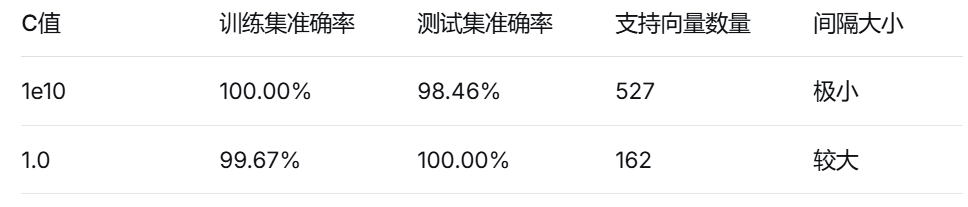

3.实验结果

结论：

硬间隔SVM虽然训练集准确率达到100%，但支持向量数量高达527个，模型复杂度高

软间隔SVM在测试集上表现更佳，泛化能力更好

C值选择需要平衡分类准确率和模型复杂度

实验二：非线性SVM与核方法

1.当数据线性不可分时，我们需要引入核方法。RBF（径向基函数）核是最常用的核函数之一：

# RBF核SVM
svm_rbf = SVC(kernel='rbf', gamma=0.1, C=1.0)
svm_rbf.fit(X_scaled, y)

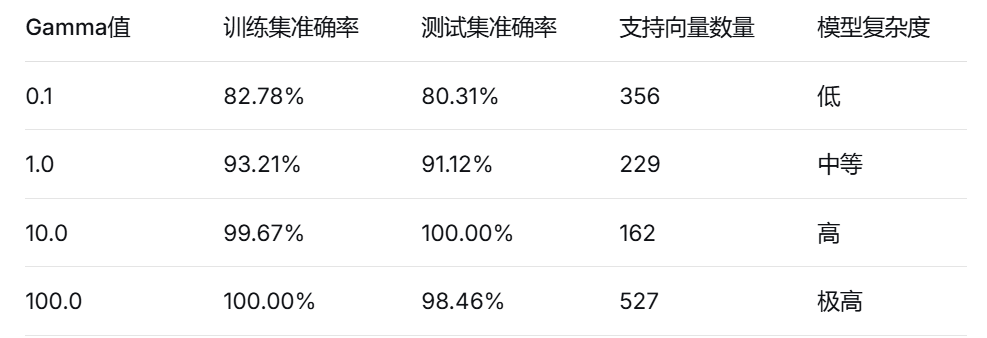

2.Gamma参数的影响分析

核心规律：

1.小gamma值 (γ→0)

决策边界更平滑；模型复杂度低；支持向量数量多；可能欠拟合

2.中等gamma值 (γ≈1)

平衡复杂度和泛化能力；在训练集和测试集上表现均衡；支持向量数量适中

3.大gamma值 (γ→∞)

决策边界高度复杂；可能过拟合；支持向量数量少；对噪声敏感
3.线性核与RBF核对比

# 线性核SVM
svm_linear = SVC(kernel='linear', C=1.0)
svm_linear.fit(X_scaled, y)

# RBF核SVM
svm_rbf = SVC(kernel='rbf', gamma=1.0, C=1.0)
svm_rbf.fit(X_scaled, y)

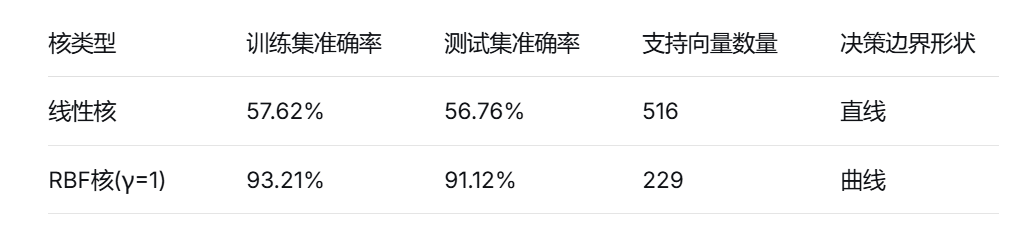

性能对比

4.核函数选择建议

线性核：特征数量大、样本数量少时，或数据近似线性可分

RBF核：大多数非线性问题，是默认选择

多项式核：需要显式控制多项式次数时

Sigmoid核：某些特定的神经网络场景

三、完整代码

实验一

import numpy as np
import matplotlib.pyplot as plt
from scipy.io import loadmat
from sklearn.svm import SVC
from sklearn.preprocessing import StandardScaler
from sklearn.metrics import accuracy_score, classification_report
from sklearn.model_selection import train_test_split

# 解决中文显示和负号问题
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei']
plt.rcParams['axes.unicode_minus'] = False


class MATSVM_Analyzer:
    """MAT数据集SVM分析器"""

    def __init__(self, mat_path, random_state=42):
        """
        初始化分析器
        Parameters:
        - mat_path: MATLAB数据文件路径
        - random_state: 随机种子
        """
        self.mat_path = mat_path
        self.random_state = random_state
        self.models = {}
        self.results = {}
        self.load_data()

    def load_data(self):
        """加载MATLAB数据集"""
        try:
            mat_data = loadmat(self.mat_path)
            # 查找数据集中的变量名
            print("=" * 60)
            print("MAT文件中的变量:")
            for key in mat_data.keys():
                if not key.startswith('__'):
                    shape = mat_data[key].shape if hasattr(mat_data[key], 'shape') else 'scalar'
                    print(f"  {key}: {shape}")
            print("=" * 60)

            # 尝试常见的变量名
            X_keys = ['X', 'data', 'features']
            y_keys = ['y', 'labels', 'class']

            X = None
            y = None

            for key in X_keys:
                if key in mat_data and len(mat_data[key].shape) >= 2:
                    X = mat_data[key]
                    print(f"找到特征矩阵: {key}, 形状: {X.shape}")
                    break

            for key in y_keys:
                if key in mat_data:
                    y_temp = mat_data[key]
                    # 确保y是1D数组
                    if len(y_temp.shape) > 1:
                        y_temp = y_temp.ravel()
                    # 检查是否有多个类别
                    unique_classes = np.unique(y_temp)
                    if len(unique_classes) == 2:
                        y = y_temp
                        print(f"找到标签向量: {key}, 类别: {unique_classes.tolist()}")
                        break
                    elif len(unique_classes) > 2:
                        print(f"警告: {key}有{len(unique_classes)}个类别，这是多分类问题")
                        y = y_temp

            if X is None or y is None:
                raise ValueError("未找到合适的特征矩阵或标签向量")

            # 确保数据格式正确
            if len(X.shape) > 2:
                X = X.reshape(X.shape[0], -1)
                print(f"重塑特征矩阵形状为: {X.shape}")

            self.X_raw = X
            self.y_raw = y

            # 划分训练集和测试集
            self.X_train_raw, self.X_test_raw, self.y_train, self.y_test = train_test_split(
                X, y, test_size=0.3, random_state=self.random_state, stratify=y
            )

            # 数据标准化
            self.scaler = StandardScaler()
            self.X_train_scaled = self.scaler.fit_transform(self.X_train_raw)
            self.X_test_scaled = self.scaler.transform(self.X_test_raw)

            print(f"数据集信息:")
            print(f"  原始特征形状: {X.shape}")
            print(f"  训练集大小: {self.X_train_scaled.shape[0]}")
            print(f"  测试集大小: {self.X_test_scaled.shape[0]}")
            print(f"  类别分布: {np.unique(y, return_counts=True)}")

        except Exception as e:
            print(f"加载数据时出错: {e}")
            raise

    def train_comparison_models(self):
        """训练用于对比的SVM模型"""
        # 基础模型配置
        base_models = {
            '硬间隔SVM (C=1e10)': {'C': 1e10, 'kernel': 'linear'},
            '软间隔SVM (C=0.01)': {'C': 0.01, 'kernel': 'linear'},
            '软间隔SVM (C=0.1)': {'C': 0.1, 'kernel': 'linear'},
            '软间隔SVM (C=1.0)': {'C': 1.0, 'kernel': 'linear'},
            '软间隔SVM (C=10)': {'C': 10, 'kernel': 'linear'},
            'RBF核SVM (γ=0.1)': {'C': 1.0, 'kernel': 'rbf', 'gamma': 0.1},
            'RBF核SVM (γ=1.0)': {'C': 1.0, 'kernel': 'rbf', 'gamma': 1.0},
            'RBF核SVM (γ=10)': {'C': 1.0, 'kernel': 'rbf', 'gamma': 10},
        }

        print("\n" + "=" * 60)
        print("开始训练SVM模型...")
        print("=" * 60)

        for name, params in base_models.items():
            try:
                svm = SVC(**params, random_state=self.random_state)
                svm.fit(self.X_train_scaled, self.y_train)
                self.models[name] = svm
                print(f"✓ 训练完成: {name}")
            except Exception as e:
                print(f"✗ 训练失败 {name}: {e}")

        print(f"总共训练了 {len(self.models)} 个模型")

    def evaluate_all_models(self):
        """评估所有训练的模型"""
        print("\n" + "=" * 70)
        print("SVM模型性能评估")
        print("=" * 70)

        for name, model in self.models.items():
            # 训练集预测
            y_train_pred = model.predict(self.X_train_scaled)
            train_acc = accuracy_score(self.y_train, y_train_pred)

            # 测试集预测
            y_test_pred = model.predict(self.X_test_scaled)
            test_acc = accuracy_score(self.y_test, y_test_pred)

            # 支持向量数量
            n_support = len(model.support_vectors_) if hasattr(model, 'support_vectors_') else 0

            # 存储结果
            self.results[name] = {
                'train_accuracy': train_acc,
                'test_accuracy': test_acc,
                'n_support_vectors': n_support,
                'parameters': model.get_params(),
                'model': model
            }

            # 打印结果
            kernel = model.kernel
            C = model.C
            gamma = model.gamma if hasattr(model, 'gamma') else 'N/A'

            print(f"\n📊 模型: {name}")
            print(f"   核函数: {kernel} | C={C}" + (f" | γ={gamma}" if gamma != 'N/A' else ""))
            print(f"   训练集准确率: {train_acc:.4f}")
            print(f"   测试集准确率: {test_acc:.4f}")
            print(f"   支持向量数量: {n_support}")

            # 如果是线性核，显示权重向量
            if kernel == 'linear':
                if hasattr(model, 'coef_'):
                    weights = model.coef_[0]
                    print(f"   权重向量范数: {np.linalg.norm(weights):.4f}")

        print("=" * 70)

    def plot_decision_boundary_2d(self, model, X, y, title, ax):
        """
        绘制二维特征的决策边界（仅适用于2维特征）
        Parameters:
        - model: 训练好的SVM模型
        - X: 特征矩阵（2维）
        - y: 标签向量
        - title: 图表标题
        - ax: matplotlib坐标轴
        """
        if X.shape[1] != 2:
            ax.text(0.5, 0.5, f"特征维度为{X.shape[1]}\n无法可视化",
                    ha='center', va='center', transform=ax.transAxes)
            ax.set_title(title)
            return

        # 创建网格
        h = 0.02
        x_min, x_max = X[:, 0].min() - 0.5, X[:, 0].max() + 0.5
        y_min, y_max = X[:, 1].min() - 0.5, X[:, 1].max() + 0.5
        xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                             np.arange(y_min, y_max, h))

        # 预测网格点
        Z = model.predict(np.c_[xx.ravel(), yy.ravel()])
        Z = Z.reshape(xx.shape)

        # 绘制决策区域
        ax.contourf(xx, yy, Z, alpha=0.3, cmap=plt.cm.coolwarm)
        ax.contour(xx, yy, Z, colors='k', linestyles=['-'], linewidths=1, levels=[0])

        # 绘制数据点
        scatter = ax.scatter(X[:, 0], X[:, 1], c=y,
                             cmap=plt.cm.coolwarm, edgecolors='k', s=40, alpha=0.8)

        # 标记支持向量
        if hasattr(model, 'support_vectors_'):
            sv = model.support_vectors_
            ax.scatter(sv[:, 0], sv[:, 1],
                       facecolors='none', edgecolors='yellow',
                       s=150, linewidths=2, label='支持向量', alpha=0.8)

        # 标记误分类点
        y_pred = model.predict(X)
        misclassified = np.where(y_pred != y)[0]
        if len(misclassified) > 0:
            ax.scatter(X[misclassified, 0], X[misclassified, 1],
                       facecolors='none', edgecolors='red',
                       s=200, linewidths=2, label='误分类点', alpha=0.8)

        ax.set_xlabel('特征 1 (标准化)', fontsize=10)
        ax.set_ylabel('特征 2 (标准化)', fontsize=10)
        ax.set_title(title, fontsize=11, fontweight='bold')
        ax.legend(loc='best', fontsize=8)
        ax.grid(True, alpha=0.3)

    def visualize_model_comparison(self):
        """可视化多个模型的决策边界（仅当特征为2维时）"""
        if self.X_train_scaled.shape[1] != 2:
            print("特征维度不是2维，无法绘制决策边界图")
            return

        # 选择几个关键模型进行可视化
        key_models = ['硬间隔SVM (C=1e10)', '软间隔SVM (C=0.1)',
                      '软间隔SVM (C=1.0)', 'RBF核SVM (γ=1.0)']

        # 过滤出存在的模型
        available_models = [name for name in key_models if name in self.models]

        if not available_models:
            print("没有可用的模型进行可视化")
            return

        fig, axes = plt.subplots(2, 2, figsize=(14, 10))
        axes = axes.flatten()

        for idx, model_name in enumerate(available_models):
            if idx >= len(axes):
                break

            ax = axes[idx]
            model = self.models[model_name]
            result = self.results[model_name]

            title = f'{model_name}\n测试准确率: {result["test_accuracy"]:.3f}\n支持向量: {result["n_support_vectors"]}'

            # 使用测试集进行可视化
            self.plot_decision_boundary_2d(
                model,
                self.X_test_scaled,
                self.y_test,
                title,
                ax
            )

        plt.suptitle('SVM模型决策边界对比 (测试集)', fontsize=14, fontweight='bold')
        plt.tight_layout()
        plt.show()

    def analyze_c_parameter_effect(self, c_values=None):
        """
        分析C参数对线性SVM性能的影响
        Parameters:
        - c_values: C值列表，如果为None则使用默认值
        """
        if c_values is None:
            c_values = [0.001, 0.01, 0.1, 0.5, 1, 5, 10, 50, 100, 1000]

        train_accuracies = []
        test_accuracies = []
        n_support_vectors = []
        margin_sizes = []

        print("\n" + "=" * 70)
        print("C参数对线性SVM性能的影响分析")
        print("=" * 70)

        for C in c_values:
            try:
                # 训练线性SVM
                svm = SVC(C=C, kernel='linear', random_state=self.random_state)
                svm.fit(self.X_train_scaled, self.y_train)

                # 计算准确率
                train_acc = svm.score(self.X_train_scaled, self.y_train)
                test_acc = svm.score(self.X_test_scaled, self.y_test)

                # 支持向量数量
                n_sv = len(svm.support_vectors_)

                # 计算间隔大小（对于线性SVM）
                margin = 2.0 / np.sqrt(np.sum(svm.coef_ ** 2)) if hasattr(svm, 'coef_') else 0

                train_accuracies.append(train_acc)
                test_accuracies.append(test_acc)
                n_support_vectors.append(n_sv)
                margin_sizes.append(margin)

                print(f"C={C:7.3f} | 训练集准确率: {train_acc:.4f} | "
                      f"测试集准确率: {test_acc:.4f} | 支持向量: {n_sv:3d} | "
                      f"间隔: {margin:.4f}")
            except Exception as e:
                print(f"C={C:7.3f} | 训练失败: {e}")
                continue

        # 绘制C值影响图
        fig, axes = plt.subplots(2, 2, figsize=(14, 10))

        # 准确率随C值变化
        axes[0, 0].plot(c_values[:len(train_accuracies)], train_accuracies, 'o-',
                        label='训练集准确率', linewidth=2, markersize=6)
        axes[0, 0].plot(c_values[:len(test_accuracies)], test_accuracies, 's-',
                        label='测试集准确率', linewidth=2, markersize=6)
        axes[0, 0].set_xscale('log')
        axes[0, 0].set_xlabel('惩罚系数C (对数尺度)', fontsize=10)
        axes[0, 0].set_ylabel('准确率', fontsize=10)
        axes[0, 0].set_title('C值对准确率的影响', fontsize=12, fontweight='bold')
        axes[0, 0].legend(fontsize=9)
        axes[0, 0].grid(True, alpha=0.3)

        # 支持向量数量随C值变化
        axes[0, 1].plot(c_values[:len(n_support_vectors)], n_support_vectors, 'o-',
                        color='green', linewidth=2, markersize=6)
        axes[0, 1].set_xscale('log')
        axes[0, 1].set_xlabel('惩罚系数C (对数尺度)', fontsize=10)
        axes[0, 1].set_ylabel('支持向量数量', fontsize=10)
        axes[0, 1].set_title('C值对支持向量的影响', fontsize=12, fontweight='bold')
        axes[0, 1].grid(True, alpha=0.3)

        # 间隔大小随C值变化
        axes[1, 0].plot(c_values[:len(margin_sizes)], margin_sizes, 'o-',
                        color='purple', linewidth=2, markersize=6)
        axes[1, 0].set_xscale('log')
        axes[1, 0].set_xlabel('惩罚系数C (对数尺度)', fontsize=10)
        axes[1, 0].set_ylabel('间隔大小', fontsize=10)
        axes[1, 0].set_title('C值对间隔大小的影响', fontsize=12, fontweight='bold')
        axes[1, 0].grid(True, alpha=0.3)

        # 过拟合程度分析
        if len(train_accuracies) == len(test_accuracies):
            overfitting_gap = [train - test for train, test in zip(train_accuracies, test_accuracies)]
            axes[1, 1].plot(c_values[:len(overfitting_gap)], overfitting_gap, 'o-',
                            color='red', linewidth=2, markersize=6)
            axes[1, 1].set_xscale('log')
            axes[1, 1].set_xlabel('惩罚系数C (对数尺度)', fontsize=10)
            axes[1, 1].set_ylabel('过拟合程度 (训练-测试)', fontsize=10)
            axes[1, 1].set_title('C值对过拟合的影响', fontsize=12, fontweight='bold')
            axes[1, 1].grid(True, alpha=0.3)
            axes[1, 1].axhline(y=0, color='k', linestyle='--', alpha=0.5)

        plt.suptitle('线性SVM中C参数的影响分析', fontsize=14, fontweight='bold')
        plt.tight_layout()
        plt.show()

    def analyze_gamma_parameter_effect(self, gamma_values=None):
        """
        分析gamma参数对RBF核SVM性能的影响
        Parameters:
        - gamma_values: gamma值列表，如果为None则使用默认值
        """
        if gamma_values is None:
            gamma_values = [0.001, 0.01, 0.1, 0.5, 1, 5, 10, 50, 100]

        train_accuracies = []
        test_accuracies = []
        n_support_vectors = []

        print("\n" + "=" * 70)
        print("Gamma参数对RBF核SVM性能的影响分析")
        print("=" * 70)

        for gamma in gamma_values:
            try:
                # 训练RBF核SVM
                svm = SVC(C=1.0, kernel='rbf', gamma=gamma, random_state=self.random_state)
                svm.fit(self.X_train_scaled, self.y_train)

                # 计算准确率
                train_acc = svm.score(self.X_train_scaled, self.y_train)
                test_acc = svm.score(self.X_test_scaled, self.y_test)

                # 支持向量数量
                n_sv = len(svm.support_vectors_)

                train_accuracies.append(train_acc)
                test_accuracies.append(test_acc)
                n_support_vectors.append(n_sv)

                print(f"γ={gamma:7.3f} | 训练集准确率: {train_acc:.4f} | "
                      f"测试集准确率: {test_acc:.4f} | 支持向量: {n_sv:3d}")
            except Exception as e:
                print(f"γ={gamma:7.3f} | 训练失败: {e}")
                continue

        # 绘制gamma值影响图
        fig, axes = plt.subplots(1, 2, figsize=(14, 5))

        # 准确率随gamma值变化
        axes[0].plot(gamma_values[:len(train_accuracies)], train_accuracies, 'o-',
                     label='训练集准确率', linewidth=2, markersize=6)
        axes[0].plot(gamma_values[:len(test_accuracies)], test_accuracies, 's-',
                     label='测试集准确率', linewidth=2, markersize=6)
        axes[0].set_xscale('log')
        axes[0].set_xlabel('Gamma参数γ (对数尺度)', fontsize=10)
        axes[0].set_ylabel('准确率', fontsize=10)
        axes[0].set_title('Gamma值对准确率的影响', fontsize=12, fontweight='bold')
        axes[0].legend(fontsize=9)
        axes[0].grid(True, alpha=0.3)

        # 支持向量数量随gamma值变化
        axes[1].plot(gamma_values[:len(n_support_vectors)], n_support_vectors, 'o-',
                     color='green', linewidth=2, markersize=6)
        axes[1].set_xscale('log')
        axes[1].set_xlabel('Gamma参数γ (对数尺度)', fontsize=10)
        axes[1].set_ylabel('支持向量数量', fontsize=10)
        axes[1].set_title('Gamma值对支持向量的影响', fontsize=12, fontweight='bold')
        axes[1].grid(True, alpha=0.3)

        plt.suptitle('RBF核SVM中Gamma参数的影响分析', fontsize=14, fontweight='bold')
        plt.tight_layout()
        plt.show()

    def create_summary_report(self):
        """创建综合分析报告"""
        print("\n" + "=" * 80)
        print("SVM实验综合分析报告")
        print("=" * 80)

        # 找到最佳模型
        best_model_name = None
        best_test_acc = 0

        for name, result in self.results.items():
            if result['test_accuracy'] > best_test_acc:
                best_test_acc = result['test_accuracy']
                best_model_name = name

        print(f"\n🏆 最佳模型: {best_model_name}")
        print(f"   测试集准确率: {best_test_acc:.4f}")

        # 线性模型和RBF模型对比
        linear_models = {name: result for name, result in self.results.items()
                         if 'linear' in name.lower()}
        rbf_models = {name: result for name, result in self.results.items()
                      if 'rbf' in name.lower()}

        if linear_models:
            avg_linear_acc = np.mean([r['test_accuracy'] for r in linear_models.values()])
            print(f"\n📈 线性核SVM平均测试准确率: {avg_linear_acc:.4f}")

        if rbf_models:
            avg_rbf_acc = np.mean([r['test_accuracy'] for r in rbf_models.values()])
            print(f"📈 RBF核SVM平均测试准确率: {avg_rbf_acc:.4f}")

        # 支持向量分析
        total_sv = sum([r['n_support_vectors'] for r in self.results.values()])
        avg_sv = total_sv / len(self.results) if self.results else 0
        print(f"\n🔍 支持向量分析:")
        print(f"   平均支持向量数量: {avg_sv:.1f}")
        print(f"   支持向量占训练集比例: {avg_sv / len(self.y_train):.2%}")

        # 数据特征
        print(f"\n📊 数据特征:")
        print(f"   特征维度: {self.X_train_scaled.shape[1]}")
        print(f"   训练集大小: {len(self.y_train)}")
        print(f"   测试集大小: {len(self.y_test)}")

        print("\n" + "=" * 80)


def main():
    """主函数：执行完整的SVM分析流程"""
    # 设置MAT文件路径
    mat_path = r"C:\Users\98189\PycharmProjects\机器学习\支持向量机\ex6data1.mat"

    try:
        print("🚀 开始MAT数据集SVM分析")
        print("=" * 70)

        # 1. 创建分析器并加载数据
        analyzer = MATSVM_Analyzer(mat_path, random_state=42)

        # 2. 训练多个SVM模型进行对比
        analyzer.train_comparison_models()

        # 3. 评估所有模型
        analyzer.evaluate_all_models()

        # 4. 可视化模型对比（仅当特征为2维时）
        analyzer.visualize_model_comparison()

        # 5. 分析C参数影响
        analyzer.analyze_c_parameter_effect()

        # 6. 分析Gamma参数影响
        analyzer.analyze_gamma_parameter_effect()

        # 7. 创建综合分析报告
        analyzer.create_summary_report()

        print("\n✅ SVM分析完成！")
        print("=" * 70)

    except FileNotFoundError:
        print(f"❌ 找不到文件: {mat_path}")
        print("请检查文件路径是否正确")
    except Exception as e:
        print(f"❌ 程序执行出错: {e}")
        import traceback
        traceback.print_exc()


if __name__ == "__main__":
    main()

实验二

import numpy as np
import matplotlib.pyplot as plt
from scipy.io import loadmat
from sklearn.svm import SVC
from sklearn.preprocessing import StandardScaler
from sklearn.metrics import accuracy_score, classification_report
from sklearn.model_selection import train_test_split
from sklearn.pipeline import Pipeline
from sklearn.inspection import DecisionBoundaryDisplay

# 解决中文显示和负号问题
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei']
plt.rcParams['axes.unicode_minus'] = False


class RBF_SVM_Analyzer:
    """RBF核SVM分析器：专注于MAT数据集和高斯核SVM分析"""

    def __init__(self, mat_path, random_state=42):
        """
        初始化RBF核SVM分析器

        Parameters:
        - mat_path: MATLAB数据文件路径
        - random_state: 随机种子
        """
        self.mat_path = mat_path
        self.random_state = random_state
        self.models = {}
        self.results = {}
        self.scaler = StandardScaler()
        self.load_and_prepare_data()

    def load_and_prepare_data(self):
        """加载MATLAB数据并进行预处理"""
        try:
            # 加载MAT文件
            mat_data = loadmat(self.mat_path)

            print("=" * 60)
            print("数据集信息")
            print("=" * 60)

            # 查找特征和标签
            X = None
            y = None

            # 尝试不同的变量名
            for key in ['X', 'data', 'features']:
                if key in mat_data:
                    X = mat_data[key]
                    print(f"特征矩阵: {key}, 形状: {X.shape}")
                    break

            for key in ['y', 'labels', 'Y']:
                if key in mat_data:
                    y_data = mat_data[key]
                    # 确保y是1D数组
                    if len(y_data.shape) > 1:
                        y = y_data.ravel()
                    else:
                        y = y_data

                    unique_classes = np.unique(y)
                    print(f"标签向量: {key}, 类别: {unique_classes.tolist()}")
                    print(f"类别分布: {dict(zip(*np.unique(y, return_counts=True)))}")
                    break

            if X is None or y is None:
                raise ValueError("无法找到特征矩阵或标签向量")

            # 确保特征矩阵是2D
            if len(X.shape) > 2:
                X = X.reshape(X.shape[0], -1)
                print(f"重塑特征矩阵形状为: {X.shape}")

            # 检查是否是二分类问题
            if len(np.unique(y)) > 2:
                print("⚠️ 警告: 这是一个多分类问题，SVM将使用一对一策略")

            # 划分训练集和测试集
            X_train, X_test, y_train, y_test = train_test_split(
                X, y, test_size=0.3, random_state=self.random_state, stratify=y
            )

            print(f"训练集大小: {X_train.shape[0]}")
            print(f"测试集大小: {X_test.shape[0]}")

            # 数据标准化
            self.X_train_raw = X_train
            self.X_test_raw = X_test
            self.y_train = y_train
            self.y_test = y_test

            self.X_train_scaled = self.scaler.fit_transform(X_train)
            self.X_test_scaled = self.scaler.transform(X_test)

            # 用于可视化的数据
            self.X_scaled_all = self.scaler.transform(X)
            self.y_all = y

            print("数据预处理完成")
            print("=" * 60)

        except Exception as e:
            print(f"数据加载失败: {e}")
            raise

    def train_rbf_models(self, gamma_values=None, C=1.0):
        """
        训练多个RBF核SVM模型

        Parameters:
        - gamma_values: gamma值列表
        - C: 惩罚系数，默认1.0
        """
        if gamma_values is None:
            gamma_values = [0.01, 0.1, 0.5, 1.0, 2.0, 5.0, 10.0, 20.0]

        print("\n" + "=" * 60)
        print("训练RBF核SVM模型")
        print("=" * 60)

        self.gamma_values = gamma_values

        for gamma in gamma_values:
            try:
                model_name = f"RBF_γ={gamma}_C={C}"
                print(f"正在训练: {model_name}...")

                svm = SVC(kernel='rbf', gamma=gamma, C=C,
                          random_state=self.random_state)
                svm.fit(self.X_train_scaled, self.y_train)

                # 评估模型
                train_acc = svm.score(self.X_train_scaled, self.y_train)
                test_acc = svm.score(self.X_test_scaled, self.y_test)

                self.models[model_name] = {
                    'model': svm,
                    'gamma': gamma,
                    'C': C,
                    'train_accuracy': train_acc,
                    'test_accuracy': test_acc,
                    'n_support_vectors': len(svm.support_vectors_)
                }

                print(f"✓ {model_name}: 训练集={train_acc:.4f}, 测试集={test_acc:.4f}, "
                      f"支持向量={len(svm.support_vectors_)}")

            except Exception as e:
                print(f"✗ 训练失败 gamma={gamma}: {e}")

        print(f"总共训练了 {len(self.models)} 个RBF核SVM模型")

    def train_comparison_models(self, C_values=None):
        """
        训练用于对比的线性核SVM模型

        Parameters:
        - C_values: C值列表
        """
        if C_values is None:
            C_values = [0.01, 0.1, 1.0, 10.0, 100.0]

        print("\n" + "=" * 60)
        print("训练线性核SVM模型用于对比")
        print("=" * 60)

        for C in C_values:
            try:
                model_name = f"Linear_C={C}"
                print(f"正在训练: {model_name}...")

                svm = SVC(kernel='linear', C=C, random_state=self.random_state)
                svm.fit(self.X_train_scaled, self.y_train)

                # 评估模型
                train_acc = svm.score(self.X_train_scaled, self.y_train)
                test_acc = svm.score(self.X_test_scaled, self.y_test)

                self.models[model_name] = {
                    'model': svm,
                    'gamma': 'linear',
                    'C': C,
                    'train_accuracy': train_acc,
                    'test_accuracy': test_acc,
                    'n_support_vectors': len(svm.support_vectors_)
                }

                print(f"✓ {model_name}: 训练集={train_acc:.4f}, 测试集={test_acc:.4f}, "
                      f"支持向量={len(svm.support_vectors_)}")

            except Exception as e:
                print(f"✗ 训练失败 C={C}: {e}")

    def plot_rbf_decision_boundary(self, model_info, title, ax, h=0.02):
        """
        绘制RBF核SVM的决策边界

        Parameters:
        - model_info: 模型信息字典
        - title: 图表标题
        - ax: matplotlib坐标轴
        - h: 网格步长
        """
        model = model_info['model']

        # 检查特征维度
        if self.X_train_scaled.shape[1] != 2:
            ax.text(0.5, 0.5, "特征维度不为2\n无法可视化决策边界",
                    ha='center', va='center', transform=ax.transAxes, fontsize=10)
            ax.set_title(title)
            return

        try:
            # 生成网格
            x_min, x_max = self.X_scaled_all[:, 0].min() - 0.5, self.X_scaled_all[:, 0].max() + 0.5
            y_min, y_max = self.X_scaled_all[:, 1].min() - 0.5, self.X_scaled_all[:, 1].max() + 0.5
            xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                                 np.arange(y_min, y_max, h))

            # 预测网格点
            Z = model.predict(np.c_[xx.ravel(), yy.ravel()])
            Z = Z.reshape(xx.shape)

            # 绘制决策区域
            ax.contourf(xx, yy, Z, alpha=0.3, cmap=plt.cm.coolwarm)
            ax.contour(xx, yy, Z, colors='k', linestyles=['-'], linewidths=1, levels=[0])

            # 绘制训练数据点
            ax.scatter(self.X_scaled_all[:, 0], self.X_scaled_all[:, 1],
                       c=self.y_all, cmap=plt.cm.coolwarm,
                       edgecolors='k', s=30, alpha=0.8)

            # 标记支持向量
            sv = model.support_vectors_
            ax.scatter(sv[:, 0], sv[:, 1],
                       facecolors='none', edgecolors='yellow',
                       s=100, linewidths=1.5, label='支持向量')

            # 计算并显示准确率
            train_acc = model_info['train_accuracy']
            test_acc = model_info['test_accuracy']
            n_sv = model_info['n_support_vectors']

            info_text = f"训练集准确率: {train_acc:.3f}\n测试集准确率: {test_acc:.3f}\n支持向量: {n_sv}"
            ax.text(0.02, 0.98, info_text, transform=ax.transAxes,
                    fontsize=8, verticalalignment='top',
                    bbox=dict(boxstyle='round', facecolor='white', alpha=0.8))

            ax.set_xlabel('特征 1 (标准化)', fontsize=9)
            ax.set_ylabel('特征 2 (标准化)', fontsize=9)
            ax.set_title(title, fontsize=11, fontweight='bold')
            ax.legend(loc='best', fontsize=8)
            ax.grid(True, alpha=0.3)

        except Exception as e:
            ax.text(0.5, 0.5, f"绘图错误: {str(e)[:50]}",
                    ha='center', va='center', transform=ax.transAxes, fontsize=9)
            ax.set_title(title)

    def visualize_gamma_comparison(self):
        """可视化不同gamma值的RBF核SVM对比"""
        # 获取所有RBF核模型
        rbf_models = {k: v for k, v in self.models.items() if 'RBF' in k}

        if not rbf_models:
            print("没有找到RBF核SVM模型")
            return

        # 按gamma值排序
        sorted_models = sorted(rbf_models.items(),
                               key=lambda x: x[1]['gamma'])

        # 创建子图
        n_models = len(sorted_models)
        n_cols = min(3, n_models)
        n_rows = (n_models + n_cols - 1) // n_cols

        fig, axes = plt.subplots(n_rows, n_cols,
                                 figsize=(4 * n_cols, 3.5 * n_rows))

        # 如果只有一个子图，axes不是数组
        if n_rows == 1 and n_cols == 1:
            axes = np.array([axes])

        # 将axes转换为一维数组
        axes = axes.flatten() if hasattr(axes, 'flatten') else np.array([axes])

        for idx, (name, model_info) in enumerate(sorted_models):
            if idx >= len(axes):
                break

            ax = axes[idx] if idx < len(axes) else None
            if ax is None:
                continue

            gamma = model_info['gamma']
            C = model_info['C']

            title = f'RBF核SVM\nγ={gamma}, C={C}'
            self.plot_rbf_decision_boundary(model_info, title, ax)

        # 隐藏多余的子图
        for idx in range(len(sorted_models), len(axes)):
            axes[idx].axis('off')

        plt.suptitle('RBF核SVM: Gamma参数对比', fontsize=14, fontweight='bold')
        plt.tight_layout()
        plt.show()

    def visualize_kernel_comparison(self):
        """可视化线性核与RBF核的对比"""
        # 获取线性核和RBF核模型
        linear_models = {k: v for k, v in self.models.items() if 'Linear' in k}
        rbf_models = {k: v for k, v in self.models.items() if 'RBF' in k}

        if not linear_models or not rbf_models:
            print("需要同时有线性核和RBF核模型进行对比")
            return

        # 找到最佳线性模型和最佳RBF模型
        best_linear = max(linear_models.items(),
                          key=lambda x: x[1]['test_accuracy'])
        best_rbf = max(rbf_models.items(),
                       key=lambda x: x[1]['test_accuracy'])

        # 创建对比图
        fig, axes = plt.subplots(1, 2, figsize=(12, 5))

        # 确保axes是数组
        axes = axes.flatten() if hasattr(axes, 'flatten') else axes

        titles = ['线性核SVM (最佳C值)', 'RBF核SVM (最佳γ值)']
        models_to_plot = [best_linear, best_rbf]

        for idx, ((name, model_info), ax) in enumerate(zip(models_to_plot, axes)):
            if ax is None:
                continue

            kernel_type = "Linear" if "Linear" in name else "RBF"

            if kernel_type == "Linear":
                title = f'{titles[idx]}\nC={model_info["C"]}, 测试集准确率={model_info["test_accuracy"]:.3f}'
            else:
                title = f'{titles[idx]}\nγ={model_info["gamma"]}, C={model_info["C"]}, 测试集准确率={model_info["test_accuracy"]:.3f}'

            self.plot_rbf_decision_boundary(model_info, title, ax)

        plt.suptitle('线性核 vs RBF核SVM对比', fontsize=14, fontweight='bold')
        plt.tight_layout()
        plt.show()

        # 打印对比结果
        print("\n" + "=" * 60)
        print("线性核 vs RBF核SVM性能对比")
        print("=" * 60)
        print(f"最佳线性核: {best_linear[0]}")
        print(f"  训练集准确率: {best_linear[1]['train_accuracy']:.4f}")
        print(f"  测试集准确率: {best_linear[1]['test_accuracy']:.4f}")
        print(f"  支持向量数量: {best_linear[1]['n_support_vectors']}")
        print(f"\n最佳RBF核: {best_rbf[0]}")
        print(f"  训练集准确率: {best_rbf[1]['train_accuracy']:.4f}")
        print(f"  测试集准确率: {best_rbf[1]['test_accuracy']:.4f}")
        print(f"  支持向量数量: {best_rbf[1]['n_support_vectors']}")
        print("=" * 60)

    def analyze_gamma_effect(self):
        """分析gamma参数对RBF核SVM性能的影响"""
        # 获取所有RBF核模型
        rbf_models = {k: v for k, v in self.models.items() if 'RBF' in k}

        if len(rbf_models) < 2:
            print("需要至少2个不同gamma值的RBF核模型进行分析")
            return

        # 提取数据
        gammas = []
        train_accs = []
        test_accs = []
        n_svs = []

        for name, info in rbf_models.items():
            gammas.append(info['gamma'])
            train_accs.append(info['train_accuracy'])
            test_accs.append(info['test_accuracy'])
            n_svs.append(info['n_support_vectors'])

        # 按gamma值排序
        sorted_indices = np.argsort(gammas)
        gammas = np.array(gammas)[sorted_indices]
        train_accs = np.array(train_accs)[sorted_indices]
        test_accs = np.array(test_accs)[sorted_indices]
        n_svs = np.array(n_svs)[sorted_indices]

        # 创建分析图表
        fig, axes = plt.subplots(2, 2, figsize=(12, 10))

        # 1. 准确率随gamma变化
        axes[0, 0].semilogx(gammas, train_accs, 'o-', label='训练集准确率',
                            linewidth=2, markersize=8)
        axes[0, 0].semilogx(gammas, test_accs, 's-', label='测试集准确率',
                            linewidth=2, markersize=8)
        axes[0, 0].set_xlabel('Gamma参数 (γ)', fontsize=10)
        axes[0, 0].set_ylabel('准确率', fontsize=10)
        axes[0, 0].set_title('Gamma对准确率的影响', fontsize=12, fontweight='bold')
        axes[0, 0].legend(fontsize=9)
        axes[0, 0].grid(True, alpha=0.3)

        # 2. 过拟合程度随gamma变化
        overfitting_gap = train_accs - test_accs
        axes[0, 1].semilogx(gammas, overfitting_gap, 'o-', color='red',
                            linewidth=2, markersize=8)
        axes[0, 1].set_xlabel('Gamma参数 (γ)', fontsize=10)
        axes[0, 1].set_ylabel('过拟合程度 (训练-测试)', fontsize=10)
        axes[0, 1].set_title('Gamma对过拟合的影响', fontsize=12, fontweight='bold')
        axes[0, 1].axhline(y=0, color='k', linestyle='--', alpha=0.5)
        axes[0, 1].grid(True, alpha=0.3)

        # 3. 支持向量数量随gamma变化
        axes[1, 0].semilogx(gammas, n_svs, 'o-', color='green',
                            linewidth=2, markersize=8)
        axes[1, 0].set_xlabel('Gamma参数 (γ)', fontsize=10)
        axes[1, 0].set_ylabel('支持向量数量', fontsize=10)
        axes[1, 0].set_title('Gamma对支持向量的影响', fontsize=12, fontweight='bold')
        axes[1, 0].grid(True, alpha=0.3)

        # 4. 支持向量比例随gamma变化
        sv_ratio = n_svs / len(self.y_train)
        axes[1, 1].semilogx(gammas, sv_ratio, 'o-', color='purple',
                            linewidth=2, markersize=8)
        axes[1, 1].set_xlabel('Gamma参数 (γ)', fontsize=10)
        axes[1, 1].set_ylabel('支持向量比例', fontsize=10)
        axes[1, 1].set_title('Gamma对支持向量比例的影响', fontsize=12, fontweight='bold')
        axes[1, 1].grid(True, alpha=0.3)

        plt.suptitle('RBF核SVM: Gamma参数影响分析', fontsize=14, fontweight='bold')
        plt.tight_layout()
        plt.show()

        # 打印分析结果
        print("\n" + "=" * 60)
        print("Gamma参数影响分析总结")
        print("=" * 60)
        print("小gamma值 (γ→0):")
        print("  - 决策边界更平滑，近似线性")
        print("  - 模型复杂度低，可能欠拟合")
        print("  - 支持向量数量多，泛化能力强")
        print("\n大gamma值 (γ→∞):")
        print("  - 决策边界更复杂，可能过拟合")
        print("  - 模型复杂度高，对训练集拟合好")
        print("  - 支持向量数量少，可能泛化能力差")
        print("\n建议:")
        print("  1. 使用交叉验证选择最佳gamma值")
        print("  2. 通常从 [0.1, 1, 10] 开始尝试")
        print("  3. 观察训练集和测试集准确率差距")
        print("=" * 60)

    def plot_3d_decision_boundary(self, model_info):
        """
        绘制3D决策边界（仅适用于2维特征）

        Parameters:
        - model_info: 模型信息字典
        """
        if self.X_train_scaled.shape[1] != 2:
            print("3D可视化仅适用于2维特征")
            return

        model = model_info['model']

        # 创建网格
        h = 0.05
        x_min, x_max = self.X_scaled_all[:, 0].min() - 0.5, self.X_scaled_all[:, 0].max() + 0.5
        y_min, y_max = self.X_scaled_all[:, 1].min() - 0.5, self.X_scaled_all[:, 1].max() + 0.5
        xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                             np.arange(y_min, y_max, h))

        # 计算决策函数值
        Z = model.decision_function(np.c_[xx.ravel(), yy.ravel()])
        Z = Z.reshape(xx.shape)

        # 创建3D图形
        fig = plt.figure(figsize=(12, 8))
        ax = fig.add_subplot(111, projection='3d')

        # 绘制决策曲面
        surf = ax.plot_surface(xx, yy, Z, cmap=plt.cm.coolwarm,
                               alpha=0.6, linewidth=0, antialiased=True)

        # 绘制数据点
        ax.scatter(self.X_scaled_all[:, 0], self.X_scaled_all[:, 1],
                   np.zeros_like(self.y_all),  # 在z=0平面上绘制点
                   c=self.y_all, cmap=plt.cm.coolwarm,
                   s=50, edgecolors='k', depthshade=True)

        # 标记支持向量
        sv = model.support_vectors_
        sv_scores = model.decision_function(sv)
        ax.scatter(sv[:, 0], sv[:, 1], sv_scores,
                   facecolors='none', edgecolors='yellow',
                   s=150, linewidth=2, label='支持向量')

        # 设置标签
        ax.set_xlabel('特征 1', fontsize=10)
        ax.set_ylabel('特征 2', fontsize=10)
        ax.set_zlabel('决策函数值', fontsize=10)

        gamma = model_info['gamma']
        train_acc = model_info['train_accuracy']
        test_acc = model_info['test_accuracy']
        title = f'RBF核SVM 3D决策边界 (γ={gamma})\n训练集准确率={train_acc:.3f}, 测试集准确率={test_acc:.3f}'
        ax.set_title(title, fontsize=12, fontweight='bold')

        ax.legend(loc='best')
        plt.colorbar(surf, ax=ax, shrink=0.5, aspect=5)
        plt.show()

    def run_full_analysis(self):
        """运行完整的RBF核SVM分析"""
        print("🚀 开始RBF核SVM分析")
        print("=" * 60)

        # 1. 训练多个gamma值的RBF核SVM
        gamma_values = [0.1, 1.0, 10.0, 100.0]  # 与原始代码保持一致
        self.train_rbf_models(gamma_values=gamma_values, C=1.0)

        # 2. 训练对比的线性核SVM
        self.train_comparison_models(C_values=[0.01, 0.1, 1.0, 10.0])

        # 3. 可视化不同gamma值的RBF核SVM
        self.visualize_gamma_comparison()

        # 4. 可视化线性核与RBF核对比
        self.visualize_kernel_comparison()

        # 5. 分析gamma参数影响
        self.analyze_gamma_effect()

        # 6. 可选：绘制3D决策边界（用于最佳RBF模型）
        rbf_models = {k: v for k, v in self.models.items() if 'RBF' in k}
        if rbf_models and self.X_train_scaled.shape[1] == 2:
            best_rbf = max(rbf_models.items(),
                           key=lambda x: x[1]['test_accuracy'])
            print(f"\n绘制最佳RBF模型的3D决策边界: {best_rbf[0]}")
            self.plot_3d_decision_boundary(best_rbf[1])

        print("\n✅ RBF核SVM分析完成！")
        print("=" * 60)


def main():
    """主函数：执行RBF核SVM分析"""
    # 设置MAT文件路径
    mat_path = r"C:\Users\98189\PycharmProjects\机器学习\支持向量机\ex6data2.mat"

    try:
        # 创建分析器
        analyzer = RBF_SVM_Analyzer(mat_path, random_state=42)

        # 运行完整分析
        analyzer.run_full_analysis()

    except FileNotFoundError:
        print(f"❌ 找不到文件: {mat_path}")
        print("请检查文件路径是否正确")
    except Exception as e:
        print(f"❌ 程序执行出错: {e}")
        import traceback
        traceback.print_exc()


if __name__ == "__main__":
    main()
