红外温度测量芯片，真的很容易受环境温变影响吗？

带了环境温度补偿的芯片，就能完全避免这种干扰吗？

从问题本质到解决方法，帮你避开测温不准的误区，让芯片发挥稳定精度。关注我获取更多红外测温领域应用知识分享，

环境温变对红外测温芯片，影响确实不小

很多人误以为“红外测温只测目标物体温度，和环境无关”，其实这是一个常见误区。红外测温芯片的核心是检测物体发出的红外辐射，而芯片自身会直接受到环境温度的影响——简单说，环境温度就像一个“隐形干扰项”，会悄悄改变芯片的测量基准。主要体现在两点：

• 一是零点漂移、增益漂移：芯片的测量基准会随环境温度变化而偏移，比如环境从25℃骤升到40℃，即使目标物体温度不变，芯片的测量值也可能出现偏差；

• 二是瞬态干扰：当环境温度突然变化（比如从室内搬到室外、靠近发热器件），芯片自身温度来不及适应，会出现短暂的测量波动，直到芯片温度与环境温度趋于平衡。

这里要特别说明：廉价的无温补红外芯片，环境温变的影响会更突出，误差可能达到数摄氏度，基本无法满足精准测温需求；而带环境温度补偿的高端芯片，虽然能大幅缓解，但也不能完全避免“环境温突变瞬间”的干扰。

带温补的谷德红测温外芯片，到底怎么应对温变？

很多用户选择谷德红外温度芯片，正是看重其内置的环境温度补偿功能，但也会疑惑：为什么有时候环境突变，测量值还是会波动？

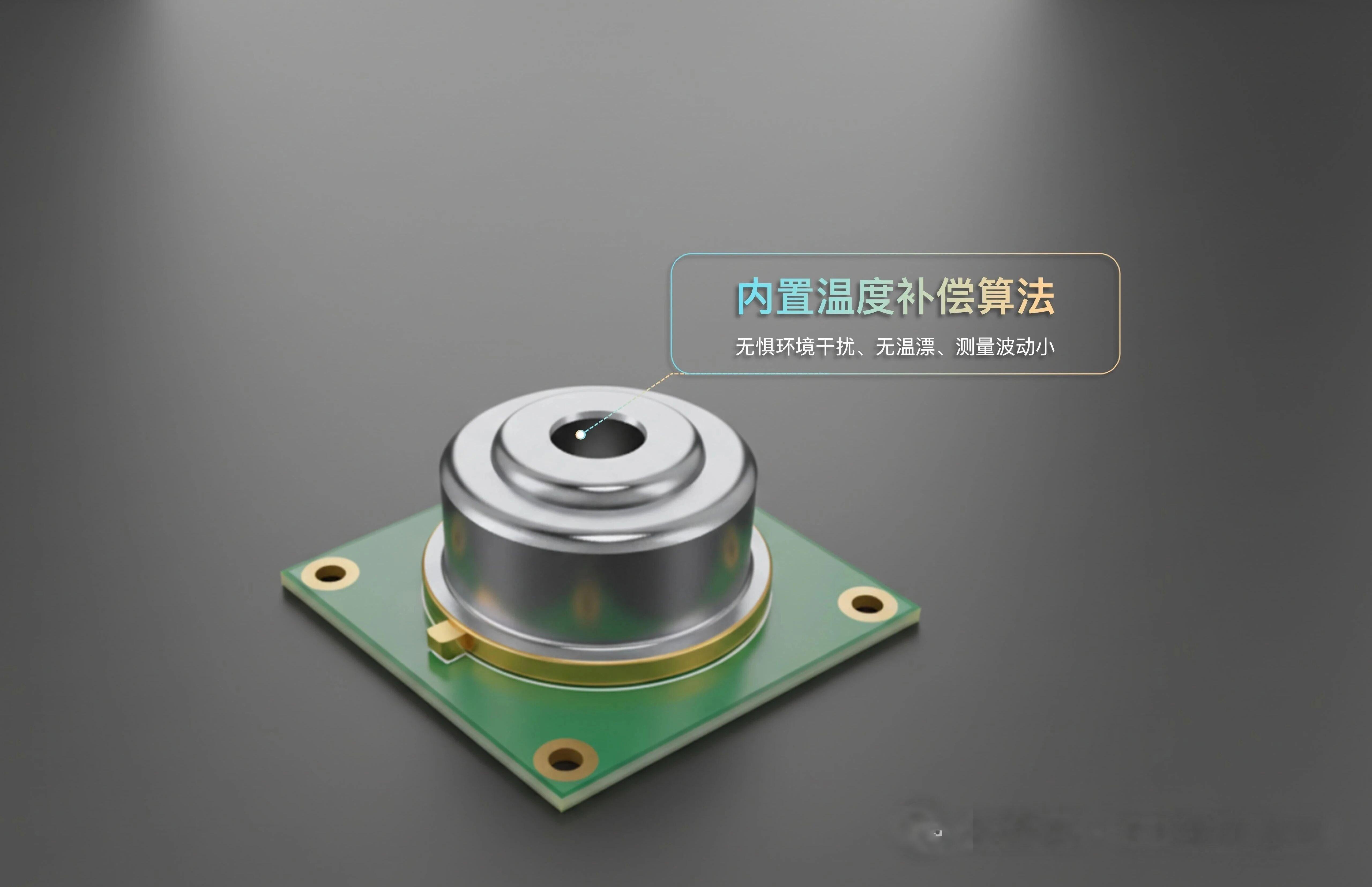

谷德红外测温芯片的环境温度补偿算法，具体逻辑的是：当环境温度发生突变时，芯片内置的环境温度传感器会快速感知变化，但此时芯片自身温度还未稳定，补偿算法需要一定时间（具体看芯片型号和温变幅度）来修正漂移；一旦环境温度稳定在某个固定值，补偿算法会迅速生效，重新输出精准的测量值。

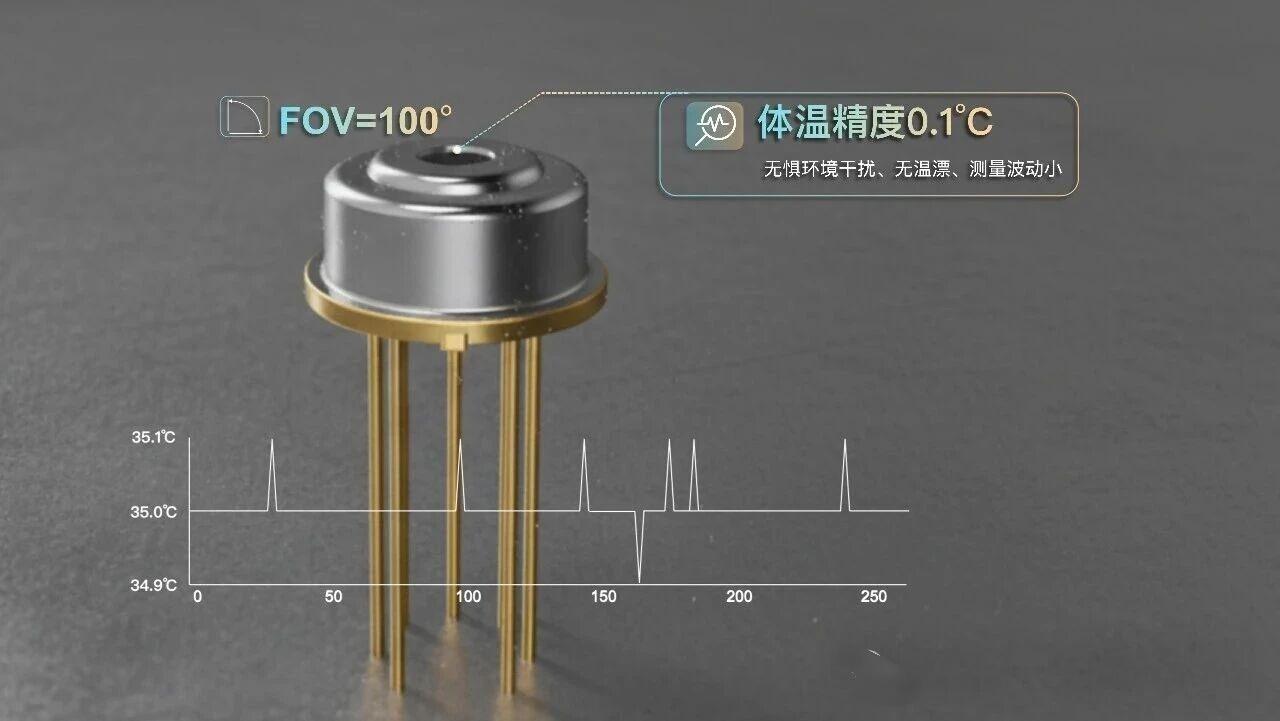

谷德红外测温芯片的优势的是——环境温变后，能快速恢复精准测量，而非“完全不受温变影响”；只要环境趋于稳定，就能稳定输出高精度数据，这也是它能适配工业、医疗等严苛场景的核心原因（GD60914典型应用）。

终极解决方案：芯片温补+结构设计，双重隔离温变干扰

既然单纯靠芯片温补，无法完全抵消环境温突变的瞬态干扰，那在实际应用中，我们该如何进一步优化，让红外测温更稳定？答案是：芯片自身温补+外部结构设计，双管齐下，从物理层面隔离温变冲击。

常见且有效的结构隔离手段主要有以下几类：

1. 1、隔热结构设计

2. 在芯片外围或模组外壳使用低导热系数材料（如 PPA、LCP、隔热泡棉、气凝胶等），阻断外部环境温度快速传导到芯片，让芯片感受到的温度变化变慢、变平缓，避免瞬间温冲。

3. 2、封闭 / 半封闭温缓冲腔体

4. 把红外测温芯片放在一个小密闭腔体内：

   • 腔体内空气形成热缓冲层，外部温度突变时，腔内温度变化滞后且平缓；

   • 让芯片不是直接暴露在外界气流 / 温差中，大幅降低温变速率。

5. 3、均温 / 导热设计（让芯片温度 “慢变、稳变”）

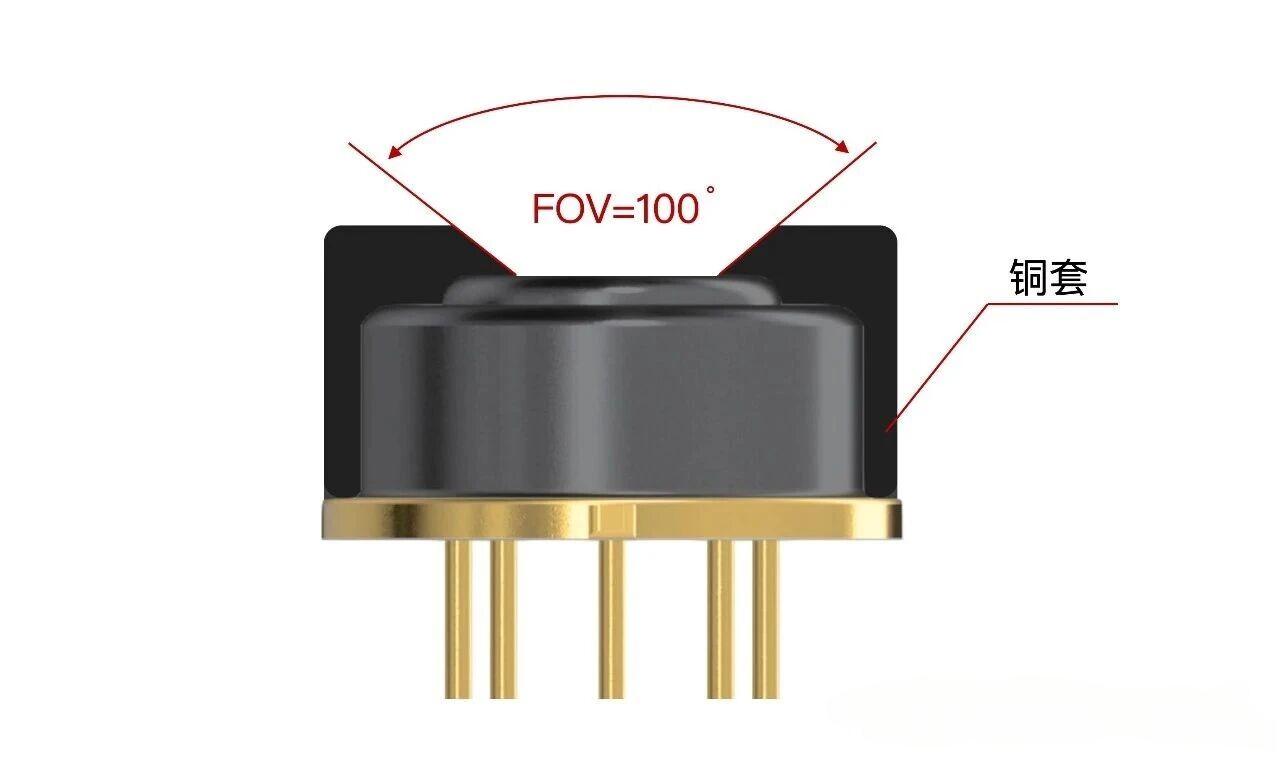

6. 给芯片增加小金属均热块 / 导热柱，不追求快速散热，而是：

   • 让芯片周围温度分布更均匀，不出现局部骤冷骤热；

   • 增大芯片区域的热容量，让温度变化更平滑，减少瞬态扰动。

7.4、光学窗口隔热与隔气流红外测温必须开窗，但窗口会引入温变：

• 使用双层红外透光窗口或低导热光学镜片；

• 窗口与芯片之间做隔风结构，避免冷风 / 热风直吹芯片敏感区

8.5、安装结构避热源、避直吹

• 芯片远离发热器件（MCU、电源、电机等），避免附加热源干扰；

• 结构上避开风道、出风口、环境气流直吹区域，从源头减少温变冲击。

9.6、被动温度梯度缓冲

10、通过壳体壁厚、阶梯结构、导流结构等设计，让外部温度逐层、缓慢传递到芯片，而不是直接作用，形成天然的温度梯度缓冲。

11、环境温度变化，确实是红外测温芯片的“隐形干扰源”，但只要找对方法，就能轻松应对

通过隔热材料、缓冲腔体、均温结构、光学隔温、优化安装位置等结构设计，可以物理隔离、减缓、平滑环境温度变化对芯片的冲击；再配合谷德红外测温芯片自身的环境温度补偿算法，就能在环境温度变化后快速恢复并保持高精度测温。
