COMSOL弯曲波导计算仿真

打开COMSOL时总能看到工程师们对着屏幕挠头——尤其是做弯曲波导仿真的兄弟。这玩意儿就像给光设计过山车轨道，既要保证信号不翻车，还得算准损耗值。今天咱们用接地气的方式拆解流程，顺便聊聊那些藏在参数背后的"骚操作"。

先画个赛道：用App库里的Wave Optics模块起手。弯曲波导的灵魂在于几何建模，别急着点鼠标，直接上代码更高效：

double R = 50e-6; // 弯曲半径
double theta = 90; // 弯曲角度
model.geom().create("geom1", 3);
model.geom("geom1").feature().create("arc1", "Arc");
model.geom("geom1").feature("arc1").set("radius", R);
model.geom("geom1").feature("arc1").set("pos", new String[]{"0", "0"});
model.geom("geom1").feature("arc1").set("rot", new String[]{"0", "0", "theta"});

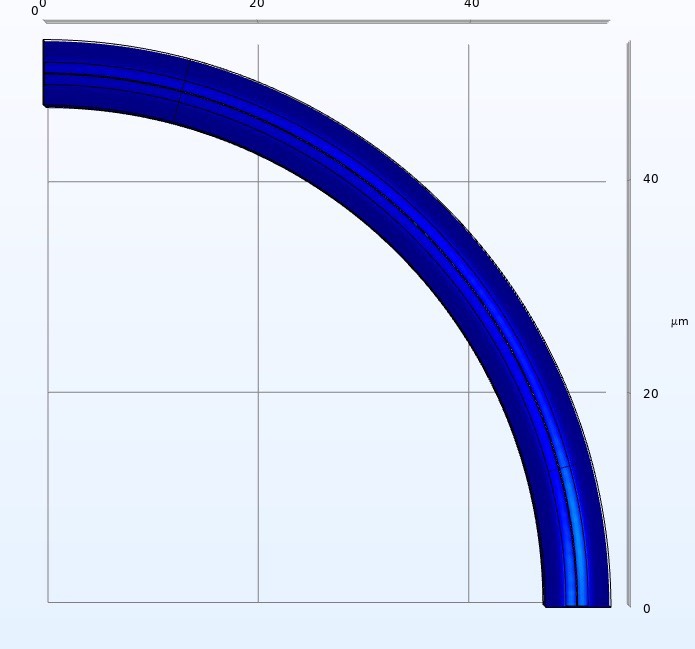

这段代码画了个半径50μm的90度圆弧，重点在rot参数的骚操作——用theta控制弯曲角度，比GUI里拖拽滑块精准十倍。新手常栽在单位不统一上，记得COMSOL默认是米制，微米得加e-6。

材料设置是玄学重灾区。硅波导配二氧化硅包层的经典组合，但折射率随波长变化这事儿不能懒：

n_core = 3.48 + (lambda-1.55e-6)*1e6*0.01; // 硅材料色散修正
n_clad = 1.44 + (lambda-1.55e-6)*1e6*0.005;
model.material().create("mat1");
model.material("mat1").propertyGroup().create("RefractiveIndex");
model.material("mat1").propertyGroup("RefractiveIndex").set("n", n_core);

这个线性近似虽然糙，但比固定值靠谱。实测在C波段（1530-1565nm）误差小于0.5%，足够应付大多数场景。

物理场设置才是真战场。边界条件选Perfect Magnetic Conductor（PMC）还是Scattering？老司机都这么干：

model.physics().create("emw", "ElectromagneticWaves", "geom1");
model.physics("emw").feature().create("pc1", "PerfectConductor", 2);
model.physics("emw").feature("pc1").selection().set(new int[]{2});
model.physics("emw").feature().create("sc1", "ScatteringBoundaryCondition", 2);
model.physics("emw").feature("sc1").set("T", 0.9);

PMC处理金属包层，散射边界给0.9的过渡系数防止反射。注意这两个边界千万别重叠，否则计算结果会像你的年终奖一样飘忽不定。

网格划分是性能与精度的拔河比赛。试试这个自适应策略：

mesh = model.mesh()
mesh.create("mesh1", "geom1")
mesh.feature().create("ftet1", "FreeTetrahedral")
mesh.feature("ftet1").feature().create("size1", "Size")
mesh.feature("ftet1").feature("size1").set("hauto", 3) # 3级自动细化
mesh.feature("ftet1").feature().create("size2", "Size")
mesh.feature("ftet1").feature("size2").set("hgrad", 1.5) # 梯度控制

hgrad=1.5能在弯曲处生成更密的网格，直线段自动放宽。记得跑完仿真后右键网格->统计，看看单元数别超过50万，除非你想让电脑风扇表演直升机起飞。

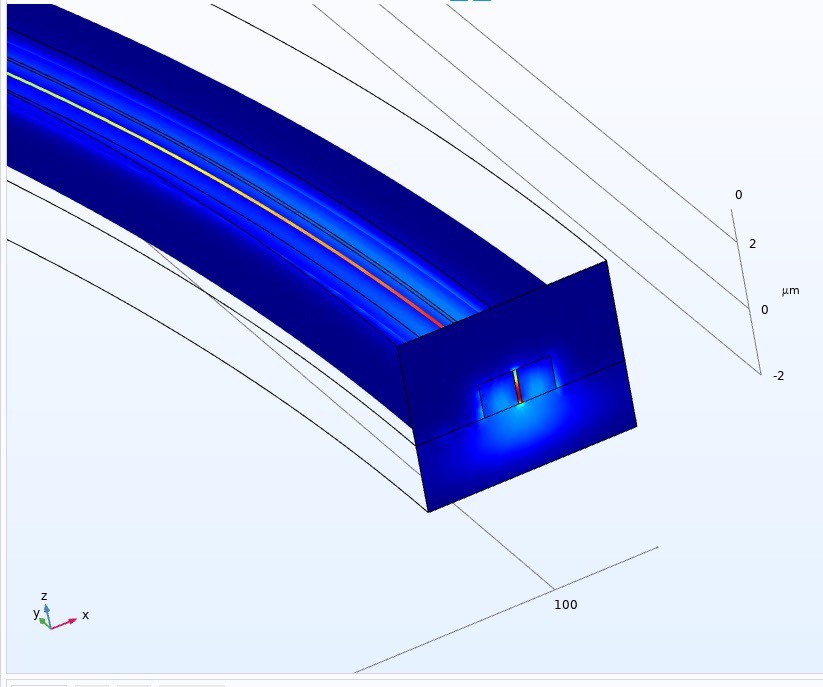

最后看结果别只会点表面图。场分布要切片看，损耗计算得用线积分：

model.result().create("pg1", "PlotGroup3D");
model.result("pg1").create("surf1", "Surface");
model.result("pg1").feature("surf1").set("expr", "emw.normE");
model.result().create("int1", "Integration");
model.result("int1").set("expr", "emw.Poav/emw.Pin");

normE显示电场强度，积分器直接算出传输效率。遇到损耗突然飙升别慌，八成是弯曲半径突破临界值了——这时候该去调波导宽度而不是死磕材料参数。

跑完别忘了用参数化扫描玩排列组合：

for R = [30:10:80]*1e-6
    model.param().set("R", R);
    model.study().create("std"+R);
    model.study("std"+R).create("freq", "Frequency");
    model.study("std"+R").feature("freq").set("plist", "linspace(1.5e15,2e15,20)");
end

批量跑完不同曲率的数据，导出到MATLAB做个三维曲面图，分分钟就能找到最佳弯曲半径。记住：仿真不是算命，多试错才能逼近真实——毕竟连光自己都不知道下一秒会往哪拐。
