console:/ # i2cget -f -y 0 0x20 0xf7
console:/ # i2cset -f -y 0 0x20 0xf7 0xc6 b

20250607在荣品的PRO-RK3566开发板的Android13下使用i2c-tools工具中的i2cget+i2cset来读写PMIC芯片RK809的寄存器
2025/6/7 9:17

缘起：使用的是荣品的PRO-RK3566开发板，RK3566+RK809。
在Android13下需要精细化调整开关机时间+充电。
那就深入琢磨RK809的寄存器吧！

1、根据RK809的DATASHEET，短按开机【100ms/500ms】/长按关机
我在网上找到的DATASHEET是V1.0的，据说有V1.4的或者更新的？
如果有，方便的话，发一下。

2、我们希望长按2s开机。
如果 RK809的开机模式是写死了。我司需要 等待 2s时间 【以防 误操作/误触发】

可以使用这个上电逻辑不？

先让 RK809检测到500ms 开机指令，如果检测到，先【清除掉 寄存器中的开机指示？】，然后让 RK809等待1.5s == 1500ms，
现在 在 检测 电源键 是否还是按下的。如果是的。走正常的开机逻辑。
如果不是，就判定为 误操作，关机了。

或者您这边有更好的 上电逻辑/建议？

1、既要长按【3s】开机，
2、又要【带2节电池的情况下】插入适配器自动开机！

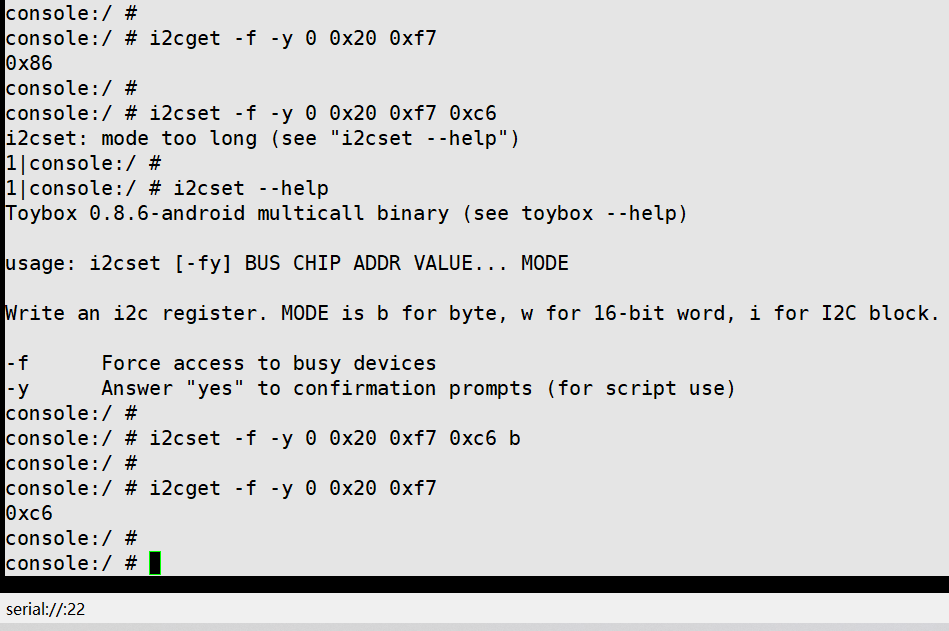

console:/ #
console:/ #
console:/ # i2cget -f -y 0 0x20 0xf7
0x86
console:/ #
console:/ # i2cset -f -y 0 0x20 0xf7 0xc6
i2cset: mode too long (see "i2cset --help")
1|console:/ #
1|console:/ # i2cset --help
Toybox 0.8.6-android multicall binary (see toybox --help)

usage: i2cset [-fy] BUS CHIP ADDR VALUE... MODE

Write an i2c register. MODE is b for byte, w for 16-bit word, i for I2C block.

-f    Force access to busy devices
-y    Answer "yes" to confirmation prompts (for script use)
console:/ #
console:/ # i2cset -f -y 0 0x20 0xf7 0xc6 b
console:/ #
console:/ # i2cget -f -y 0 0x20 0xf7
0xc6
console:/ #
console:/ #

console:/ # i2cget -f -y 0 0x20 0xf7
0x06
console:/ #

console:/ #
console:/ # i2cget -f -y 0 0x20 0xf0
0x82
console:/ #

console:/ #
console:/ # i2cget -f -y 0 0x20 0xf5
0x40
console:/ #

console:/ # i2cget -f -y 0 0x20 0xf6
0x08
console:/ # i2cget -f -y 0 0x20 0xfA
0x00
console:/ #
拔掉时配置，只接电池

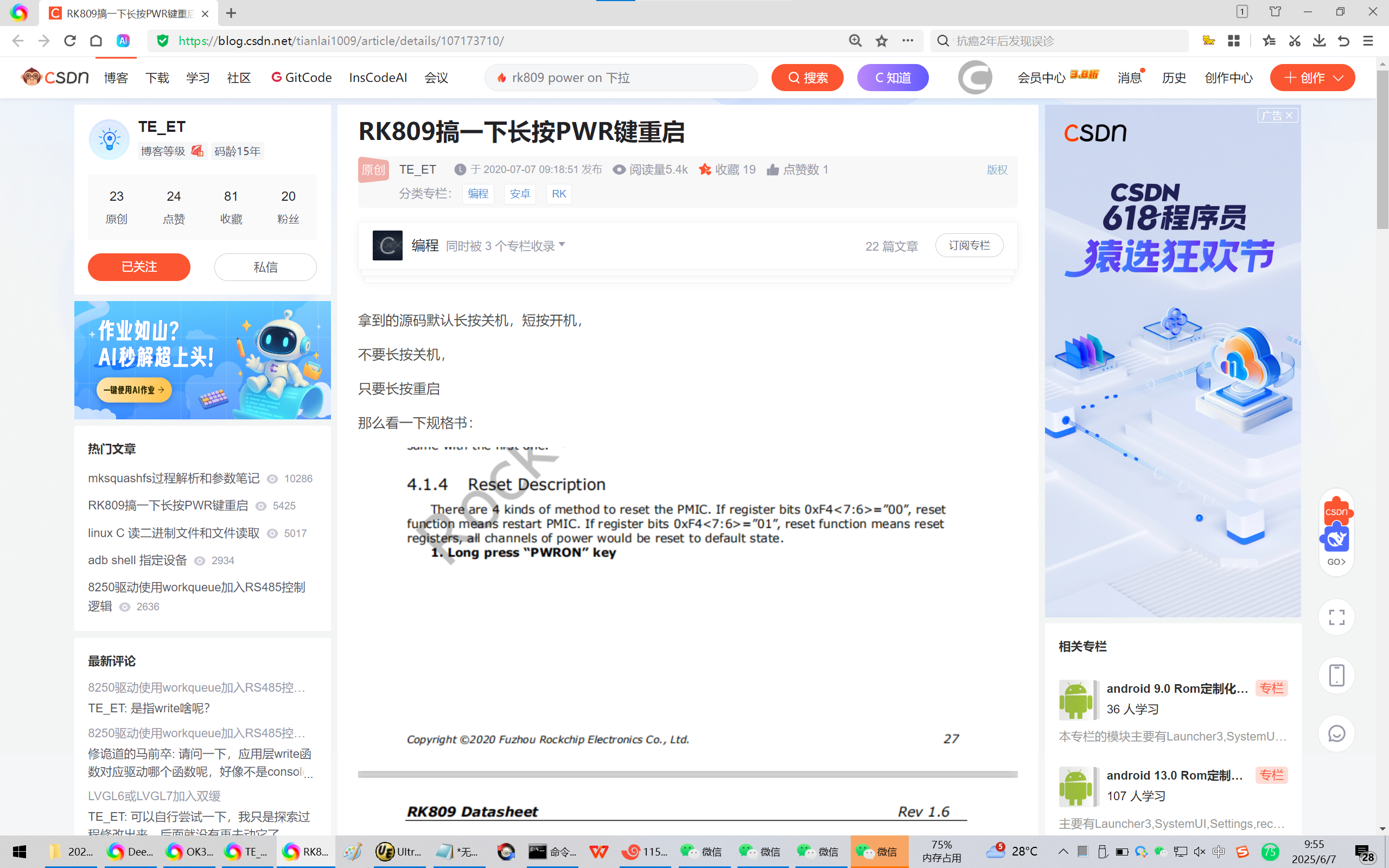

参考资料：
https://blog.csdn.net/tianlai1009/article/details/107173710/
RK809搞一下长按PWR键重启

TE_ET
于 2020-07-07 09:18:51 发布

拿到的源码默认长按关机，短按开机，

不要长按关机，

只要长按重启

那么看一下规格书：

看一下驱动：

没有做这个寄存器的配置？i2cset测试一下：

i2cget -f -y 0 0x20 0xf7
0x86
默认是86，长按关机，

那自己加一下试试：

i2cset -f -y 0 0x20 0xf7 0xc6

测试成功。

自己加一下寄存器初始化：

/* power down configuration 0xf7 */
#define RK817_PWR_KEY_LONG_PRESS_MASK        BIT(6)
#define RK817_PWR_KEY_LONG_PRESS_H            BIT(6)
#define RK817_PWR_KEY_LONG_PRESS_L            (0)

static const struct rk808_reg_data rk817_pre_init_reg[] = {
    {RK817_RTC_CTRL_REG, RTC_STOP, RTC_STOP},
    {RK817_GPIO_INT_CFG, RK817_INT_POL_MSK, RK817_INT_POL_L},
    {RK817_SYS_CFG(1), RK817_HOTDIE_TEMP_MSK | RK817_TSD_TEMP_MSK,
                       RK817_HOTDIE_105 | RK817_TSD_140},
    {RK817_PMIC_PWRON_KEY,RK817_PWR_KEY_LONG_PRESS_MASK,RK817_PWR_KEY_LONG_PRESS_H}

};
