DP4335 是一款低功耗、高性能、大功率、支持 315MHz/433MHz 短距离无线通讯的发射器， 支持 OOK 调制方式。DP4335 片内集成了 PLL 和功率放大器，功率放大器采用 E 类放大器结构， 将 PLL 输出的信号进行放大后输出到天线端口；

           芯片的特性：

              1.  频率范围：300 - 480MHz

              2.  最大发射功率： 13dBm

              3.  发射码率范围：0.5 - 10Kbps

              4.  电压范围： 1.6V - 3.6V

              5.  工作电流：20mA @ 433MHz 3.3V 13dBm (单载波模式)

              6.  待机电流： 10nA

              7.  SOT23-6封装

          注意事项：

        外部参考振荡器决定着发射频率，而且发射频率是参考频率的 32 倍，即： FTX = 32 * FREFOSC 因此当 DP4335 工作在 315MHz 时，对应的晶振频率为 9.84375MHz；当 DP4335 工作在 433.92MHz 时，对应的晶振频率为 13.56MHz。晶振的等效串联电阻不大于 40 欧姆，若使用信号 发射器，其输入幅度建议设置在 800mVpp--1500mVpp 范围之间进行选择。

          需要注意的是，由于不同封装规格的晶体存在着寄生电容差异，请用户选用晶体时注意评估，避 免由于晶体震荡频率偏离目标值过大而引起发射机性能降低

         原理图：

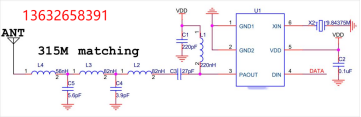

315M FCC认证原理图

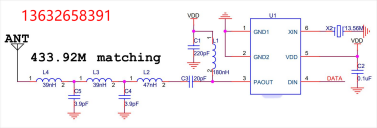

433M FCC认证原理图

 应用场景：

1. 无线数据传输
2. 胎压监测设备
3. 遥控风扇
4. 照明开关
5. 遥控门禁系统
