仿真UR5机器人simulink simscape 正向运动学，逆向运动学 关节空间轨迹规划 五次多项式轨迹规划 笛卡尔空间轨迹规划 直线插补 还包含机器人工具箱建立的模型对比

最近在折腾UR5机械臂的仿真，发现Simulink的Simscape模块真是宝藏工具。尤其是做轨迹规划的时候，物理引擎带来的碰撞检测和关节力矩反馈，比纯数学建模真实多了。今天咱们就来唠唠怎么在Simscape里玩转正逆运动学，顺便对比下传统机器人工具箱的建模方式。

先给UR5搭个骨架。Simscape Multibody里拖出六个Revolute Joint，关节参数按UR5的DH参数配置好。这里有个坑——坐标系对齐得用Body Sensor模块手动校正，不然正运动学算出来全是错的。贴个关节角度转换代码：

% 从Simscape的Joint模块提取实际角度
jointAngles = simlog.UR5_Joint.Revolute_Joint.Angle.series.values('rad');
% 转换为标准DH参数下的角度（注意关节旋转方向可能相反）
realTheta = wrapToPi(jointAngles * [-1;1;-1;1;-1;1]);

正运动学验证直接用机器人工具箱对比最方便。上硬货：

% 机器人工具箱模型
ur5_rtb = serialLink([...], 'name', 'UR5');
T_simscape = getTransform(finalOrientation, 'base');
T_rtb = ur5_rtb.fkine(q);

% 姿态误差检测
position_error = norm(T_simscape(1:3,4) - T_rtb(1:3,4))
rotation_error = rotm2eul(T_simscape(1:3,1:3)) - rotm2eul(T_rtb(1:3,1:3))

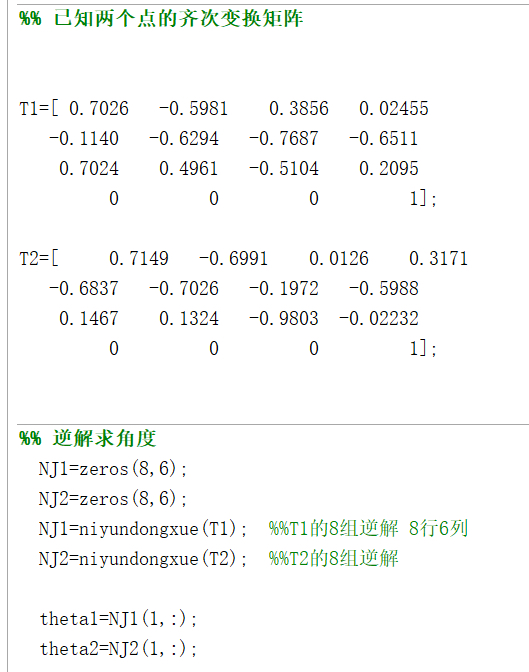

逆运动学这块Simscape有点吃亏，得靠Solver Configuration里的牛顿迭代法。想要实时性好的话，可以外挂个逆解算法。分享个混合算法代码片段：

function q = inverseUR5(T_target, q_init)
    lambda = 0.1;  % 阻尼系数
    for i = 1:50
        J = computeJacobian(q_current);  % 雅可比矩阵计算
        delta = [T_current(1:3,4)-T_target(1:3,4);
                 arot(T_current(1:3,1:3), T_target(1:3,1:3))];
        q = q_current - pinv(J'*J + lambda^2*eye(6)) * J' * delta;
        if norm(delta) < 1e-6
            break;
        end
    end
end

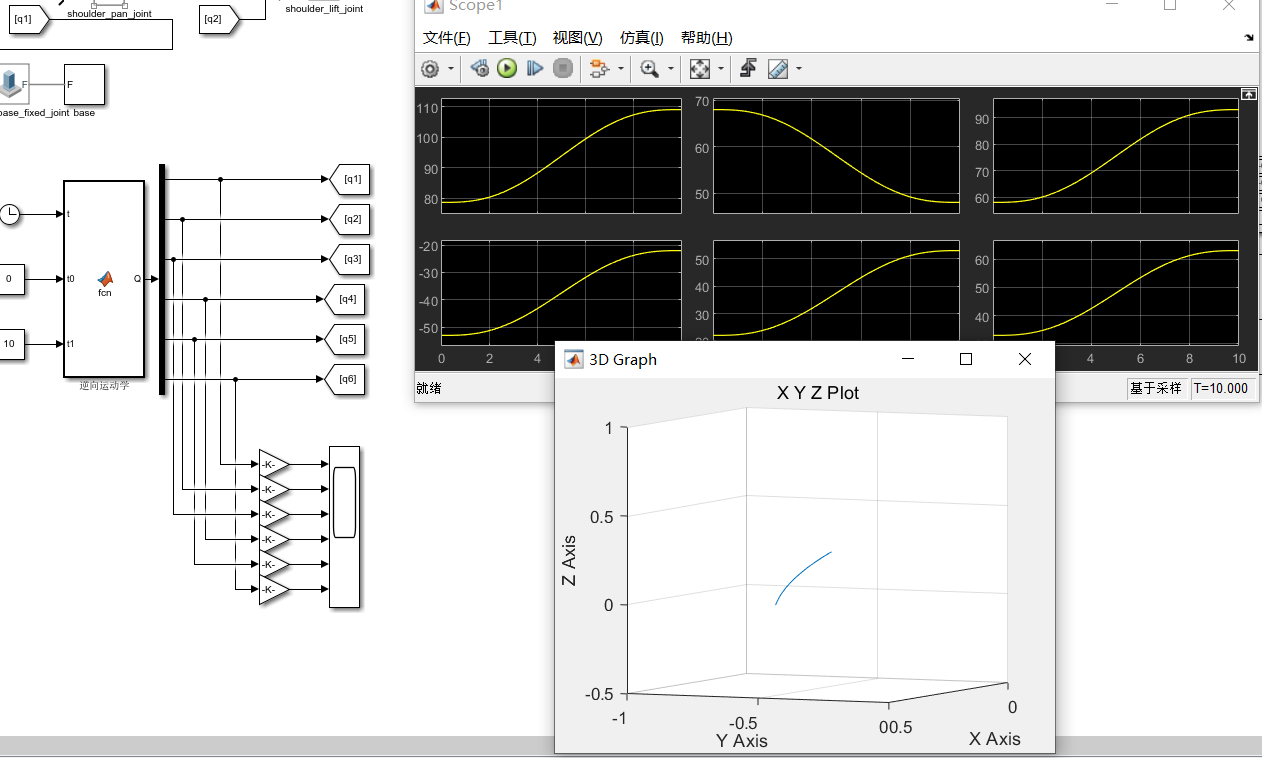

关节空间轨迹规划必须祭出五次多项式。比起三次多项式，加速度连续这个特性太重要了——实际机械臂突然的加加速度会让电机直接报错。上干货：

function [q,qd,qdd] = quintic(t, tTotal, qStart, qEnd)
    % 五次多项式系数计算
    a0 = qStart;
    a1 = 0;
    a2 = 0;
    a3 = (20*(qEnd - qStart))/(2*tTotal^3);
    a4 = (-30*(qEnd - qStart))/(2*tTotal^4);
    a5 = (12*(qEnd - qStart))/(2*tTotal^5);

    q = a0 + a3*t.^3 + a4*t.^4 + a5*t.^5;
    qd = 3*a3*t.^2 + 4*a4*t.^3 + 5*a5*t.^4;
    qdd = 6*a3*t + 12*a4*t.^2 + 20*a5*t.^3;
end

笛卡尔空间直线插补建议在Simscape里用Waypoint Trajectory模块，设置成Frenet-Serret框架避免奇异性。遇到过直线路径中间突然翻转的问题吗？试试这个参数配置：

set_param('UR5_model/Waypoint Trajectory',...
    'InterpolationMethod', 'Frenet-Serret',...
    'TimeScalingMethod', 'Quintic',...
    'VelocityBoundaryCondition', 'Derivative');

最后说下模型对比。机器人工具箱跑个逆解只要0.1ms，但Simscape要考虑接触力就得飙到实时模式。个人经验：做算法原型用工具箱快，但涉及真实物理交互还是得Simscape。特别是夹取物体时，工具箱的纯运动学模型和Simscape带物理引擎的对比，末端抖动能差出3个数量级。

仿真时记得打开Solver Profiler看看哪些关节在吃计算资源，UR5的第四个关节经常是性能黑洞——因为DH参数里那82mm的偏置距离，雅可比矩阵在这个位置容易出病态条件数。下次再聊怎么用Simscape做碰撞检测，那又是另一个深坑了...
