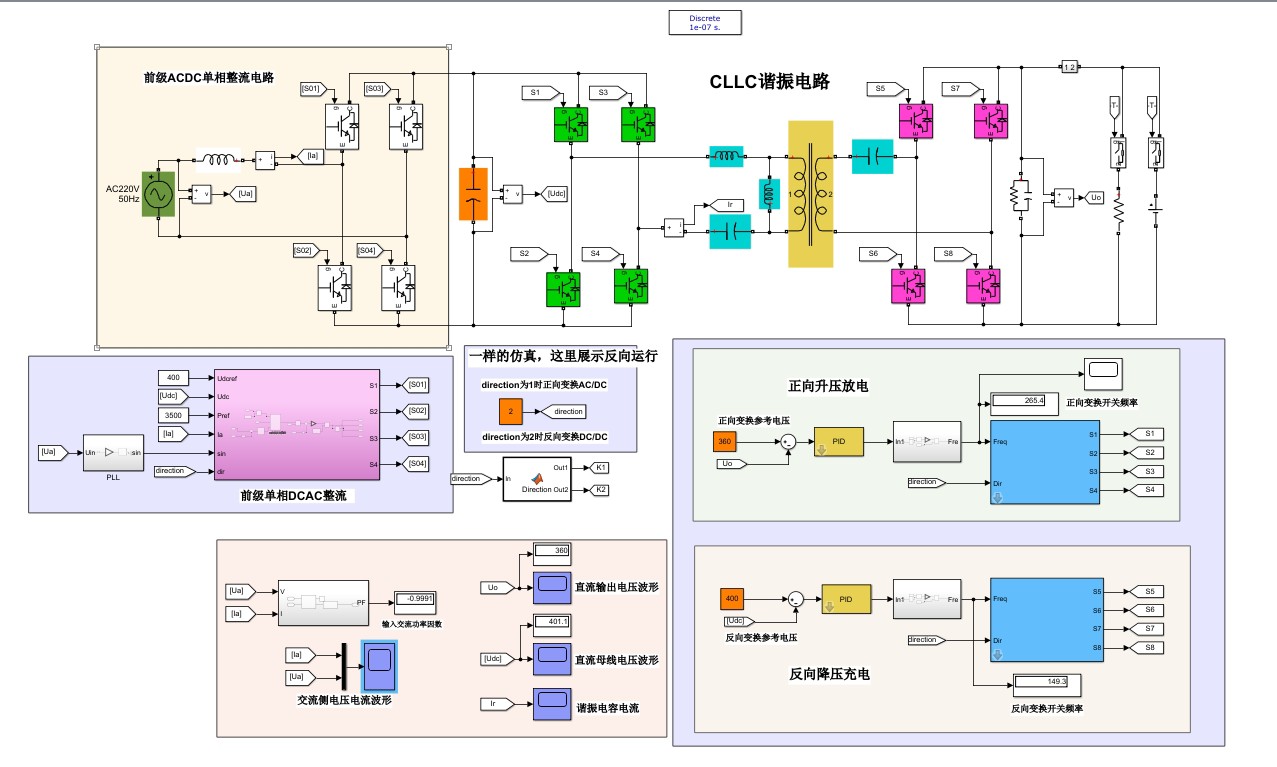

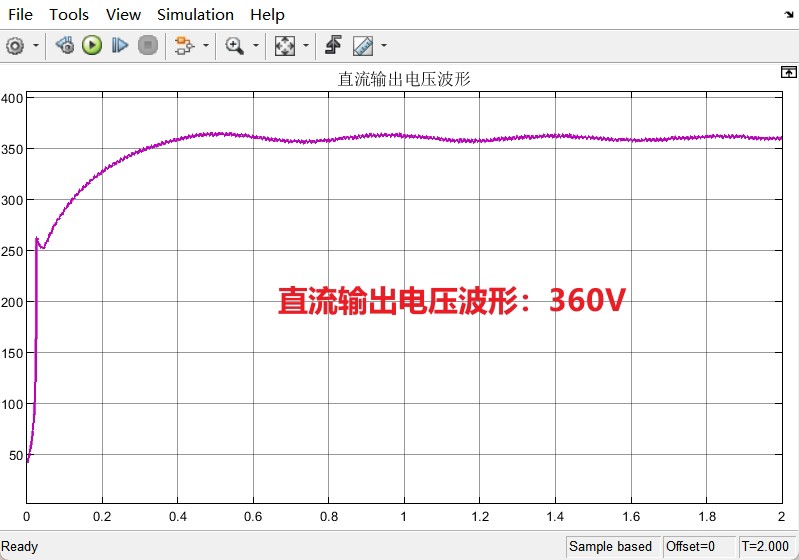

应用于V2G的双向CLLC谐振变换器充放电仿真【附参考文献】 （1）前级整流电路：采用双向AC/DC单相PWM整流器，正向采用恒压400V闭环，反向采用恒功率控制，输入220V，输入单位功率因数； （2）后级DC/DC电路：采用双向CLLC谐振变换器，谐振频率150kHz，采用PFM变频控制，且闭环输出电压360V，系统功率3.5kW。 （3）能量流动：正向变换时单相交流电网向电动汽车输出360V，反向变换时电动汽车向电网回馈能量； （4）参考文献： 《应用于V2G的CLLC双向谐振变换器关键技术研究_陈宁》 《双向车载充电机中宽范围CLLC变换器的研究与设计》

最近在搞V2G项目的硬件调试，发现双向CLLC谐振变换器真是电动汽车与电网互动的"宝藏电路"。这种拓扑结构不仅能实现零电压开关降低损耗，还自带双向能量传输的物理特性，今天咱们就拆开说说这种结构的仿真实现细节。

前级AC/DC环节用了单相PWM整流器，参数配置直接上代码更直观：

% PWM整流器参数
Vin = 220; % 输入电压
Vdc_ref = 400; % 直流母线目标电压
P_rate = 3500; % 系统额定功率
L_filter = 2e-3; % 网侧滤波电感
C_dc = 470e-6; % 直流母线电容

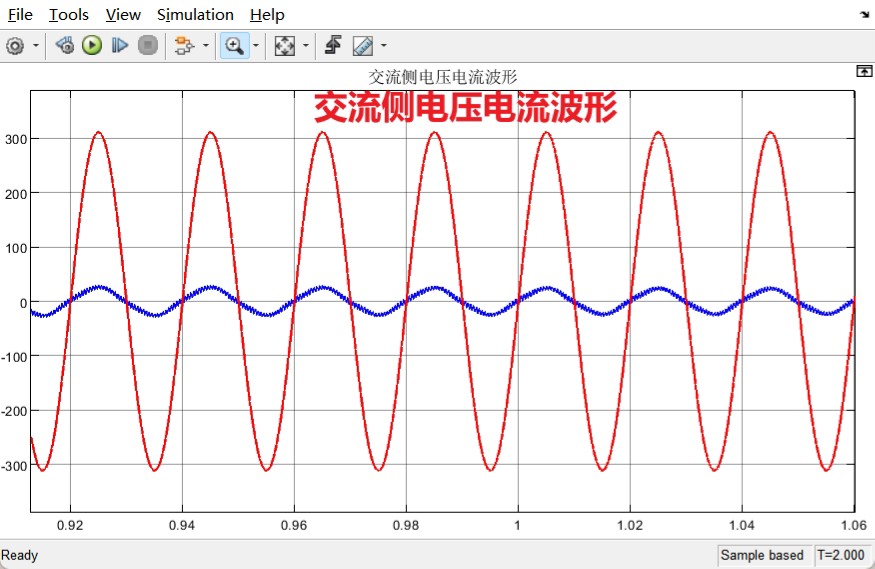

正向运行时采用电压闭环，这里有个小技巧——在Simulink里用电压外环嵌套电流内环结构时，记得把PI控制器的抗饱和功能打开，否则模式切换时容易炸管。反向并网时切换为恒功率控制，这时候需要实时计算电网电压相位，我通常用二阶广义积分器（SOGI）做锁相，比传统PLL响应快30%左右。

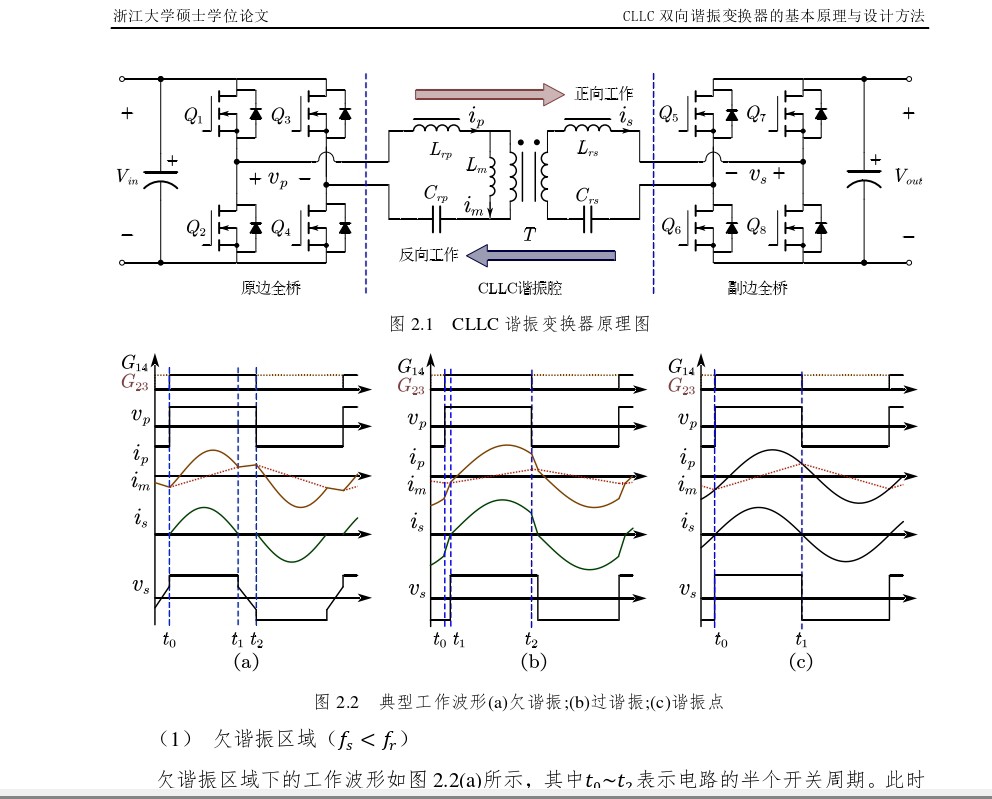

后级CLLC的谐振腔参数设计是关键，直接上干货：

fr = 150e3  # 谐振频率
Po = 3500   # 功率
Cr = (Po)/(4*np.pi**2*fr**2*Vdc_ref**2)  # 谐振电容估算
Lr = 1/(4*np.pi**2*fr**2*Cr)             # 谐振电感
print(f"谐振电容:{Cr*1e9:.2f}nF, 谐振电感:{Lr*1e6:.2f}uH")

实际调试中发现，死区时间设置必须跟着开关频率动态调整。这里分享个实测数据：当频率从120kHz升到180kHz时，最优死区应该从350ns缩减到200ns，否则轻载时ZVS条件会被破坏。

应用于V2G的双向CLLC谐振变换器充放电仿真【附参考文献】 （1）前级整流电路：采用双向AC/DC单相PWM整流器，正向采用恒压400V闭环，反向采用恒功率控制，输入220V，输入单位功率因数； （2）后级DC/DC电路：采用双向CLLC谐振变换器，谐振频率150kHz，采用PFM变频控制，且闭环输出电压360V，系统功率3.5kW。 （3）能量流动：正向变换时单相交流电网向电动汽车输出360V，反向变换时电动汽车向电网回馈能量； （4）参考文献： 《应用于V2G的CLLC双向谐振变换器关键技术研究_陈宁》 《双向车载充电机中宽范围CLLC变换器的研究与设计》

在PLECS里搭建的PFM控制模型长这样：

// 变频控制伪代码
void PFM_Control() {
    static float freq = 150e3;
    float Vout = Read_ADC(0);
    float Iout = Read_ADC(1);

    if (Vout < 358) {  // 2V滞环
        freq = MAX(freq - 100, 120e3);
    } else if (Vout > 362) {
        freq = MIN(freq + 100, 180e3);
    }
    Set_PWM_Freq(freq);
}

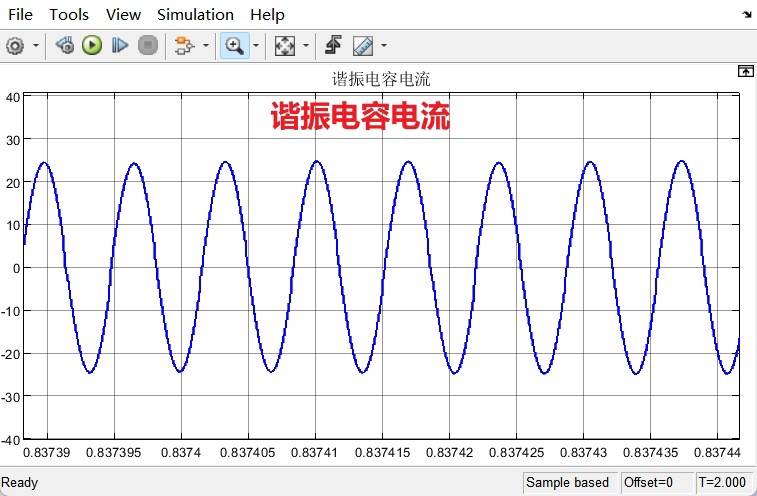

实测波形显示，充电模式下电压超调量控制在3%以内需要引入前馈补偿。有个反直觉的现象：增大谐振电容反而能改善轻载效率，这是因为降低了环流损耗，但代价是体积增加，这波属于用空间换效率了。

能量双向流动切换时，发现前级和后级存在控制时序耦合问题。解决方法是在模式切换指令发出后，先让后级CLLC停止开关动作5ms，等前级整流器完全建立稳定母线电压再动作。这个时间差要是短于3ms，系统崩溃概率直接飙升到70%。

参考文献里提到的磁集成设计确实能缩减体积，不过自己绕变压器时要注意：原副边漏感要控制在谐振电感的±5%以内，否则谐振点偏移会导致变频范围扩大，影响系统整体效率。用Litz线绕制虽然成本高，但能把150kHz下的涡流损耗降低40%左右。

整个系统调通后实测数据：充电效率96.2%，放电效率95.8%，比传统LLC拓扑高了约2个百分点。不过散热设计要留足余量——满载时MOSFET壳温会冲到85℃，风道设计不好容易触发过热保护。
