在电子电路设计中，运算放大器（Op-Amp）是不可或缺的元件之一。GC2904是一款工业级双运算放大器，具有高增益、低功耗和宽工作电压范围等特点，适用于多种应用场景。

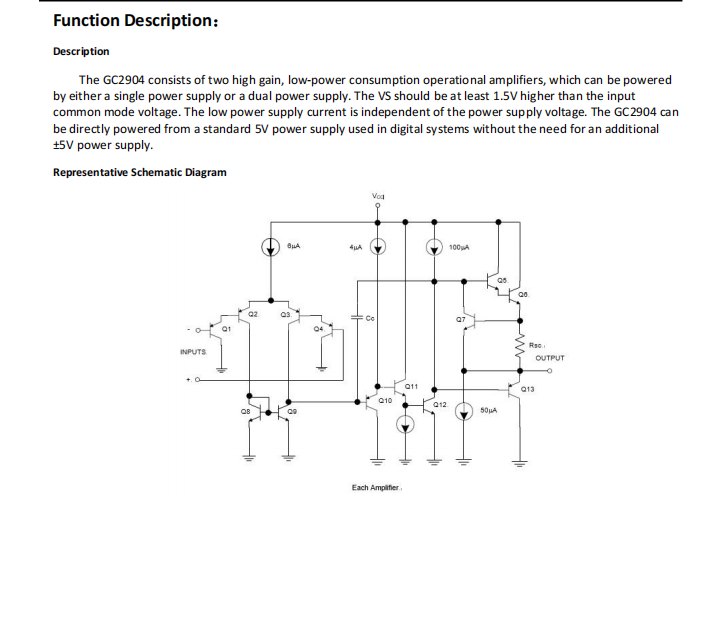

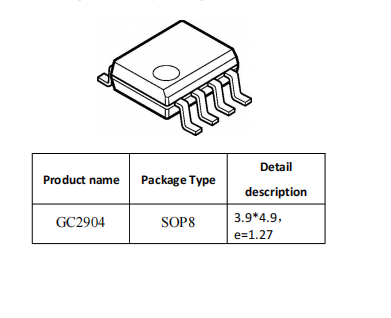

芯片概述

GC2904是一款工业标准的双运算放大器，由两个独立的、高增益且经过频率补偿的运算放大器组成。它支持最高26V的单电源供电或±13V的双电源供电。每个运算放大器的最大偏移电压为7mV，典型电源电流为350μA，并可提供1MHz的增益带宽积。其工作环境温度范围为-40℃至125℃，适用于大多数应用和环境。

芯片特性

• 宽工作电压范围：单电源3.0V至26V，双电源±1.5V至±13V。

• 低电源电流：典型值为350μA/通道。

• 增益带宽积：典型值为1MHz。

• 转换速率：典型值为0.3V/μs。

• 输入共模电压范围：包括地电位。

• 工作温度范围：-40℃至125℃。

电气参数

• 偏移电压：在5V至26V工作电压下，偏移电压范围为±3.0mV至±7.0mV。

• 输入偏置电流：范围为-20nA至-250nA。

• 输入失调电流：范围为2nA至50nA。

• 增益带宽积：典型值为1MHz。

• 转换速率：典型值为0.3V/μs。

• 输出摆幅：在26V供电时，正向摆幅可达4V，负向摆幅可达20mV。

• 输出电流：在15V供电时，源电流范围为-20mA至-30mA，灌电流范围为10mA至20mA。

应用场景

GC2904适用于多种应用场景，包括但不限于：

• 交流、串联、中心逆变器和变频器

• 商用网络和服务器电源单元

• 各种电机控制

• 桌面计算机和主板

• 电子销售系统

• 室内外空调

• 多功能打印机

• 可编程逻辑控制器

• 电源和移动充电器

• 洗衣机、干衣机、冰箱

典型应用电路

GC2904的典型应用电路如图8-1所示，输入正电压VIN，经过电路后从OUT输出，输出电压VOUT与VIN极性相反，增益AV为输出电压与输入电压的比值。

结语

GC2904凭借其高增益、低功耗和宽工作电压范围等特点，成为工业应用中的理想选择。其优异的电气性能和广泛的适用性，使其在多种电子设备中发挥重要作用。
