abaqus模拟案例系列-沥青路面结构车撤温度场分析计算，内部包含inp，cae，及子程序（film，dflux）for文件。

沥青路面这玩意儿一到夏天就软趴趴的，卡车压过的地方像被犁过的田地。搞结构设计的工程师都知道，车辙变形和温度场分布的关系比情侣还黏糊。今儿咱们直接上硬菜——用Abaqus搞个热力耦合分析，看看沥青路面怎么在轮胎碾压下哭着变形。

先扒拉扒拉模型架构：四层结构从下往上分别是路基、水稳层、基层、面层。CAE文件里已经用C3D8T单元（带温度自由度的八节点实体单元）搭好了骨架，就像给路面做了个CT扫描。重点看面层材料参数设置：

*Material, name=AC-13
*Density
2400,
*Elastic
2000, 0.35
*Expansion
1.2e-5
*Specific Heat
900,
*Conductivity
1.5,

这段参数设置暗藏玄机——导热系数1.5W/(m·℃)直接决定热量传递速度，相当于给沥青路面装了个"空调系统"。记得把材料方向性参数调成各向同性，别让热传导玩出花活儿。

边界条件才是戏肉。子程序FILM负责处理对流换热，咱们看看核心片段：

SUBROUTINE FILM(H,SINK,TEMP,KSTEP,KINC,TIME,NOEL,
1 CMNAME,COORDS)
INCLUDE 'ABA_PARAM.INC'
CHARACTER*80 CMNAME
DIMENSION COORDS(3)

H=25.0+0.8*TEMP**0.5
SINK=35.0+0.2*TIME

RETURN
END

这骚操作把对流换热系数H搞成了温度相关的动态参数，相当于模拟太阳辐射增强时的散热能力变化。SINK（环境温度）随时间线性增长，完美复刻夏季午后路面温度爬升曲线。

热源加载用DFLUX子程序整活儿，看这段：

DO K=1,NNODE
    DIST = SQRT((COORDS(1)-X0)**2 + (COORDS(2)-Y0)**2)
    IF(DIST < R) THEN
        FLUX = Q0*(1-(DIST/R)**2)*SIN(3.1416*TIME/1800)
    ENDIF
ENDDO

这个高斯分布热源会跟着轮胎接触区域移动（X0,Y0是接触中心坐标），热流密度随时间呈正弦波动——对应车辆加速时的摩擦生热变化。注意那个(1-(DIST/R)^2)项，保证热流从接触中心向边缘递减，跟实际轮胎接地压力分布神似。

计算收敛是个头疼事儿，分享几个血泪经验：

1. 时间增量步用自动稳定，加个0.01的缩放因子保平安
2. 接触对里的热导系数别超过材料本身导热系数的3倍
3. 场变量输出频率调成每分钟输出一次，否则结果文件能撑爆硬盘

后处理时重点关注两个妖孽：温度梯度引发的应力重分布，以及沥青层软化导致的塑性应变累积。用这个命令流抓取最大剪应力区域：

odb.steps['Step-1'].frames[-1].fieldOutputs['S'].getScalarField(
    invariant=MAX_PRINCIPAL
).values

最后说个冷知识：模型里埋了个彩蛋——当温度超过68℃时，材料参数会自动切换成流变模型。这个判断逻辑藏在USDFLD子程序里，算是给高温软化的沥青留了个后手。

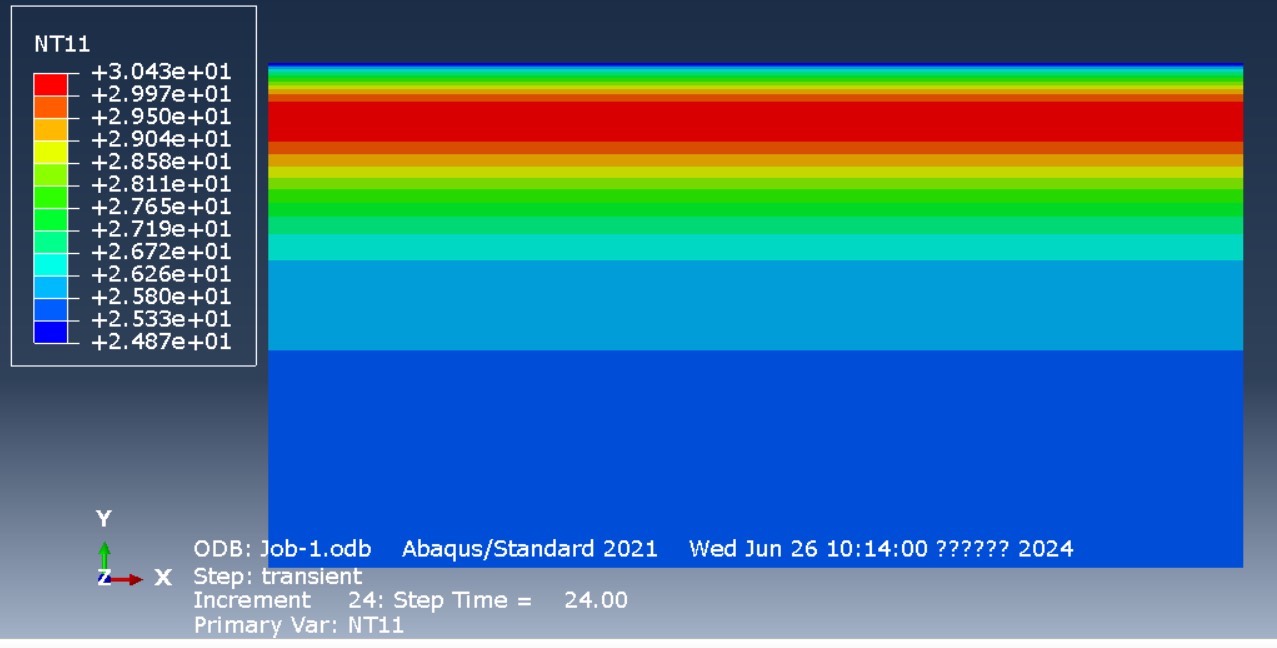

跑完模拟别急着关软件，把结果动画导出来慢放，看着温度场像熔岩一样在路面结构里蠕动，配合应力云图的抽搐变化，比看科幻大片还带劲。这堆inp和for文件扔进项目里，至少能帮新人省下两周撞墙时间。
