Maxwell电机模型，电机设计，电机设计，模型完整可以运行，峰值功率120kw，额定功率80kw，可以计算损耗做温度场分析。

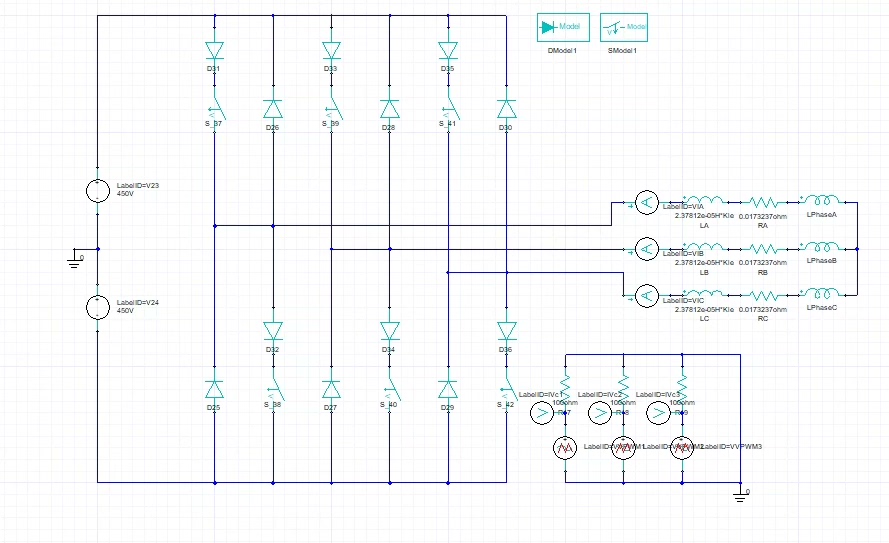

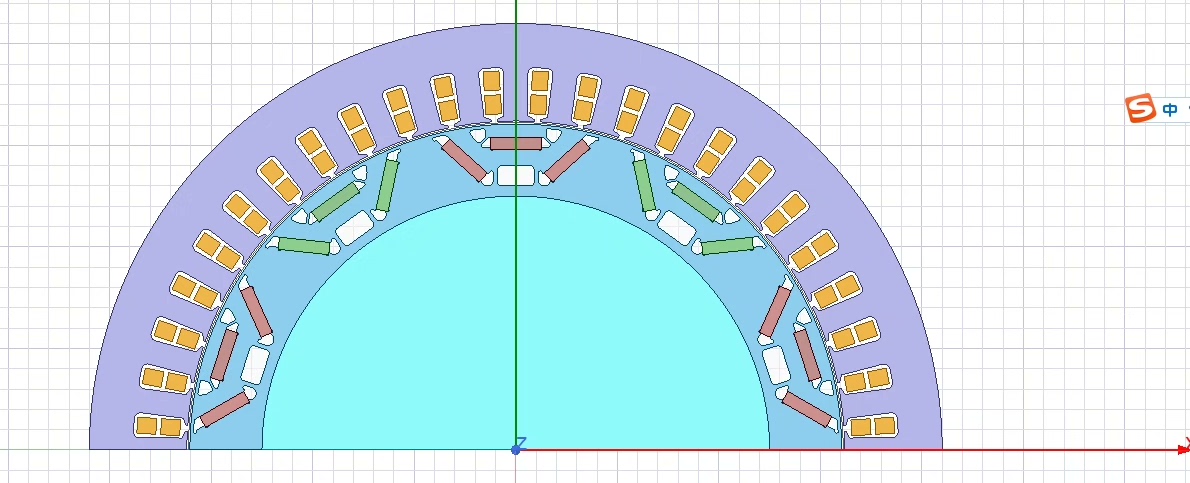

最近在折腾Maxwell电机模型，搞了个峰值120kW的永磁同步电机设计。这货额定功率80kW，铁芯材料用的50JW470硅钢片，转子结构是经典的V型磁钢排列。先上段参数设置的硬核代码：

motor = MachineSetup(
    poles=8,
    speed=3000,  # 额定转速别忘了单位是rpm
    stack_length=0.15,  # 铁芯叠厚
    air_gap=0.0015,  # 别小看这1.5mm气隙，磁场分布全看它
    slot_type="I型槽"
)

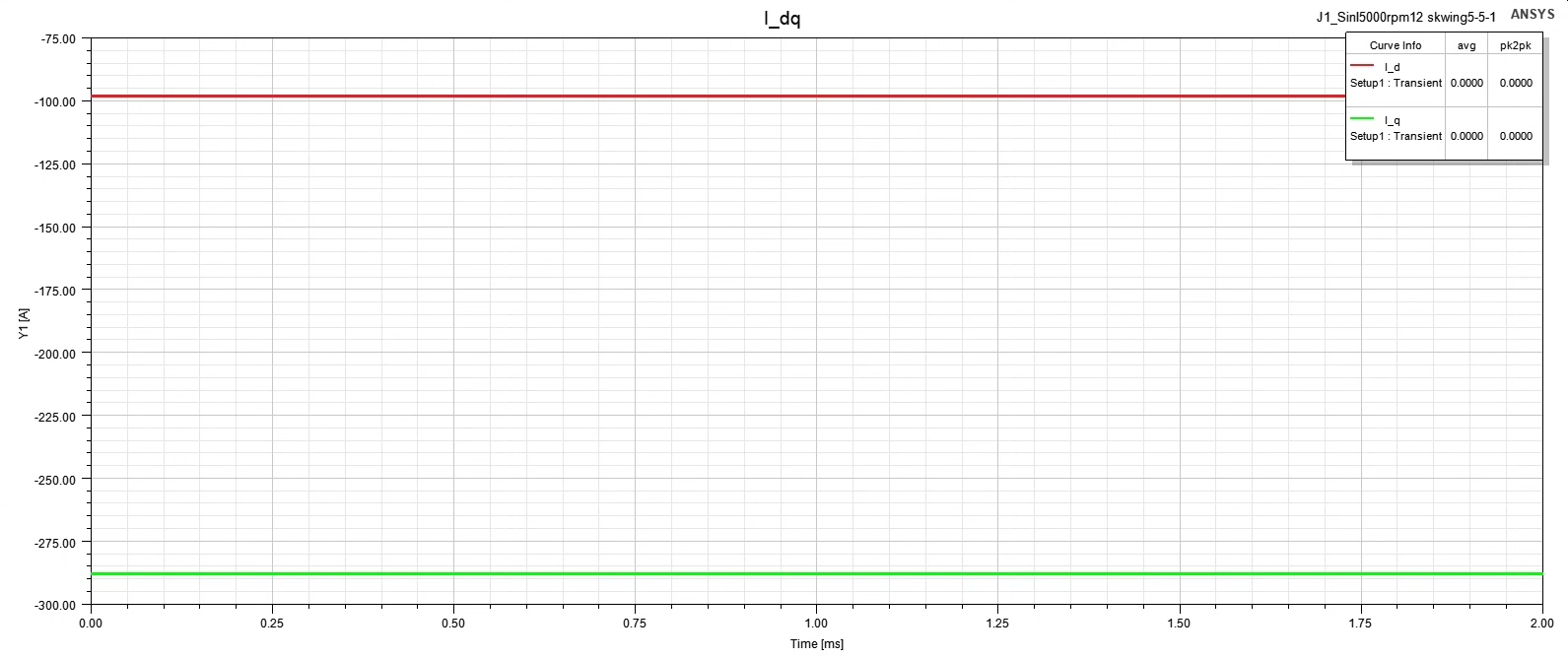

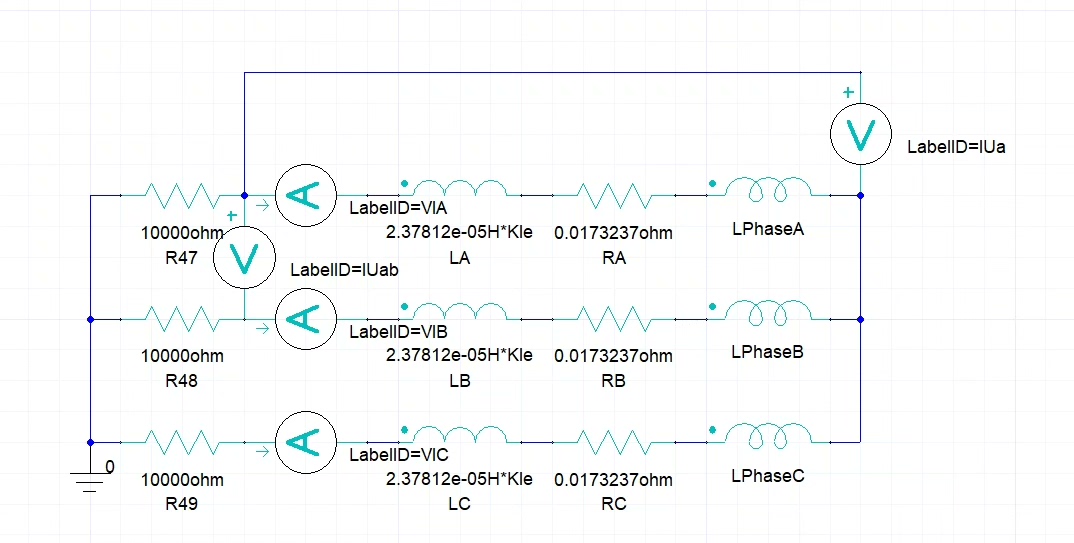

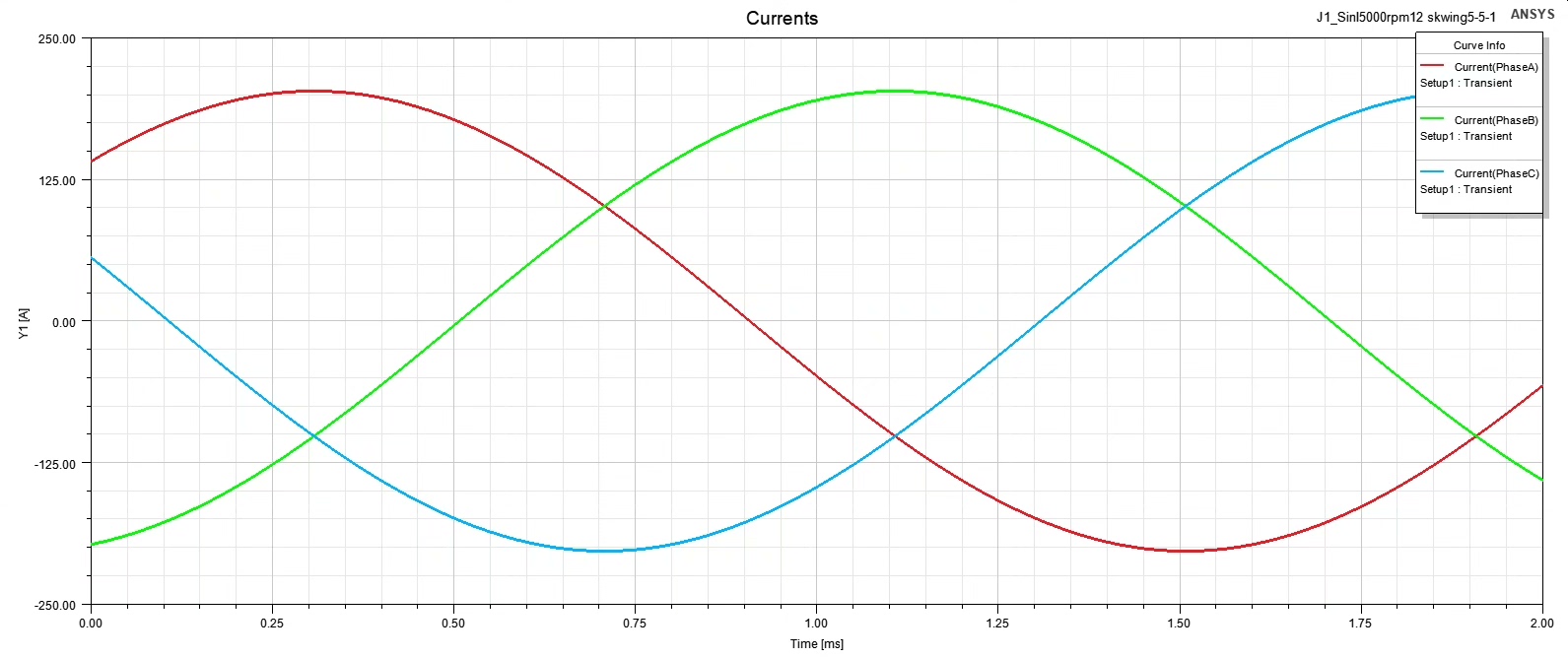

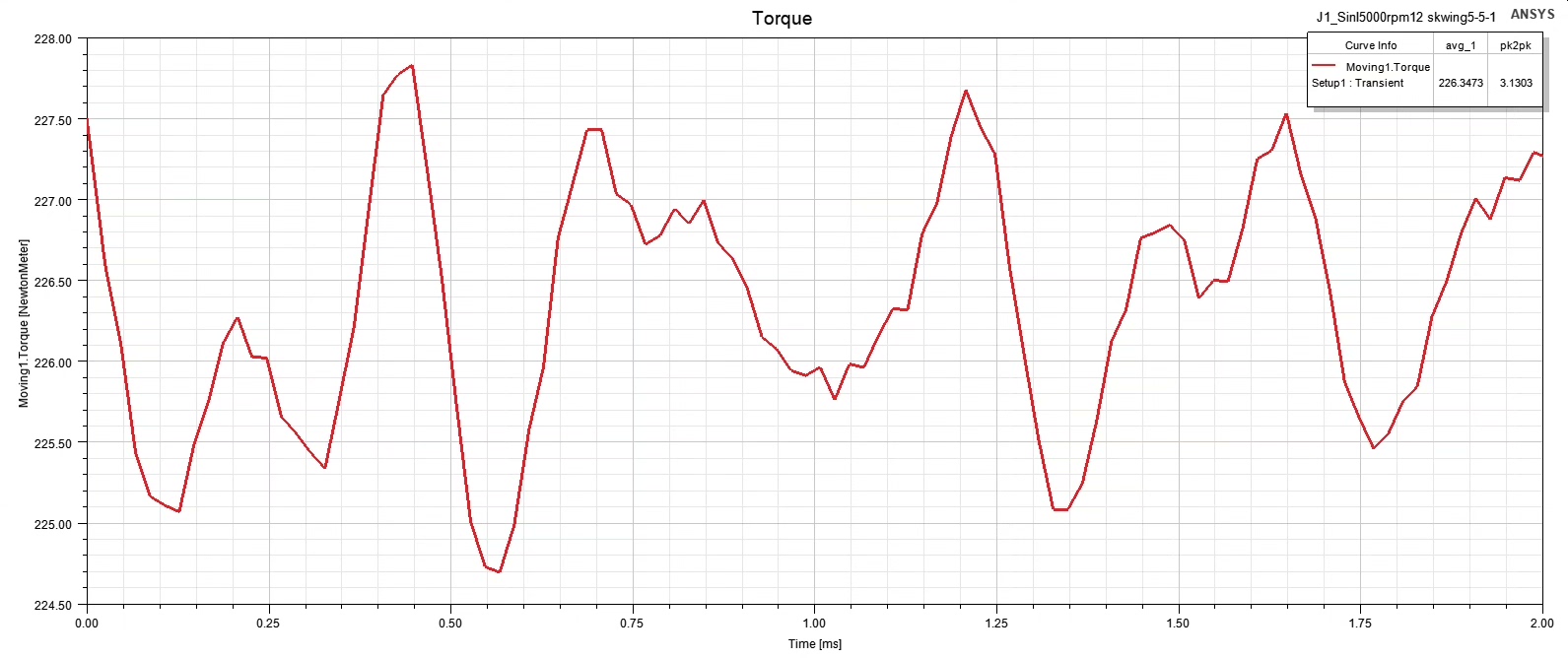

这里有个坑要注意：Maxwell的坐标系默认是右手螺旋，设置绕组相位的时候得盯着转子初始位置。上次手滑把A相绕组偏移角设成30度，结果转矩波动直接放飞自我，返工调了整晚。

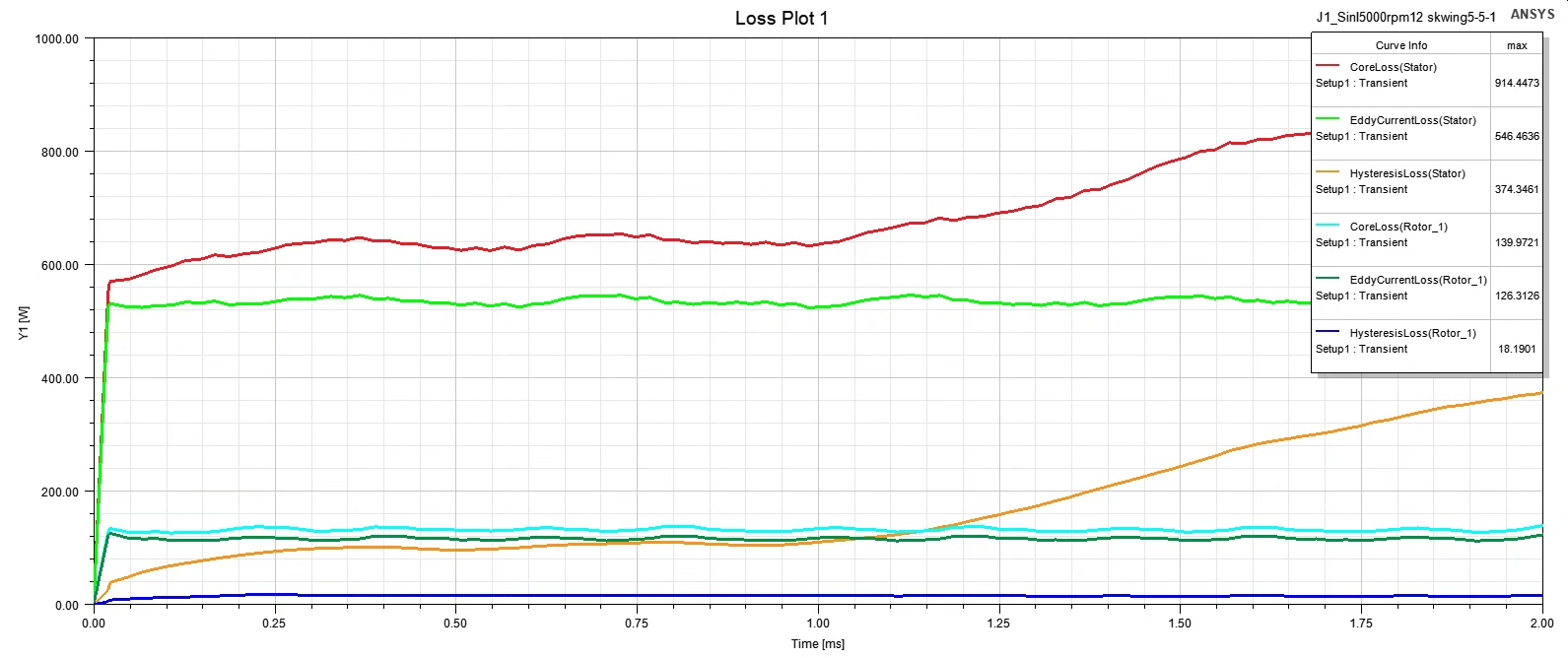

损耗计算才是重头戏，特别是高频下的涡流损耗。铁损模型用的是改进的Steinmetz公式，看这段核心算法：

% 铁损密度计算(W/m^3)
P_Fe = Kh*f*(Bm^alpha) + Ke*(f*Bm)^2 + Kc*(f*Bm)^1.5;
% 各向异性材料得用张量形式
loss_matrix = [1.2 0 0; 0 0.8 0; 0 0 0.6].*P_Fe;

这系数矩阵可不是随便填的，得根据硅钢片轧制方向的实际测试数据来。有个骚操作：把损耗计算结果映射到场求解器里，能实时看到哪些部位的铁芯开始发烫。

说到温度场，强迫风冷系统的边界条件设置是关键。模型里冷却通道的散热系数给个经验值：

HeatTransfer.BoundaryCondition(
    surface=housing_inner,
    h=125,  // 对流系数(W/m²·K)
    T_ambient=40  // 环境温度
);

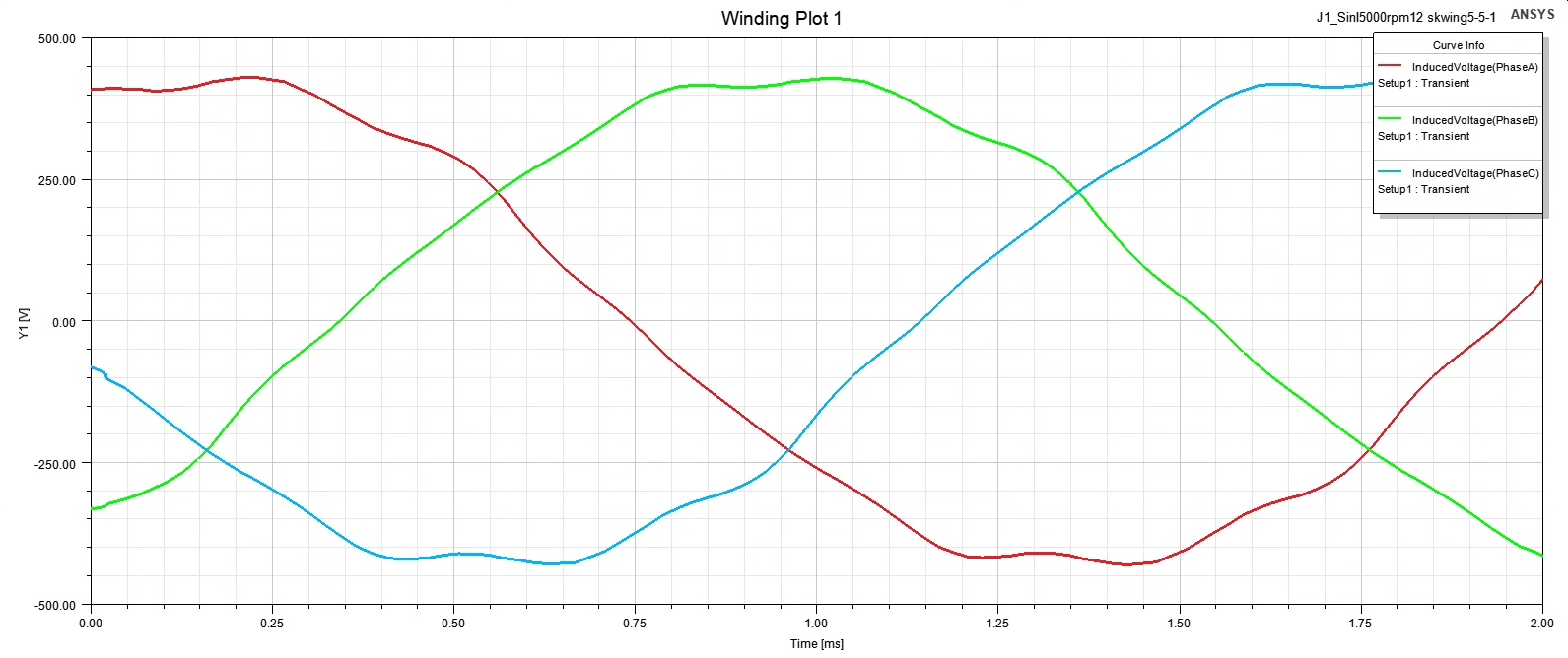

跑完瞬态场仿真后，用Python脚本把电磁损耗导出到热分析模块。注意时间步长要同步，不然就像我同事那样——电磁场用0.1ms步长，温度场用1s步长，结果温升曲线抖得像心电图。

最后吐槽下网格划分：定子齿部用5层边界层网格，转子表面搞自适应加密。有次偷懒用了自动划分，结果局部网格长宽比超过20:1，温度场直接报错不干了。血的教训告诉咱们，该手动调整的地方别指望AI自动优化。

模型跑起来之后，拿额定工况下的绕组温升说事：115°C！立马检查冷却风道流速，把3m/s提到4.5m/s，顺便给端部绕组加了导热胶。返场仿真终于压到90°C以下，这电机才算能见人。
