搞变压器仿真最头疼的就是那些看不见摸不着的物理场相互掐架。上次被客户催着交三相变压器的振动噪声报告，我盯着COMSOL界面发呆了半小时——电磁场抖一抖，结构跟着颤，温度还要来凑热闹，这特么要怎么整？

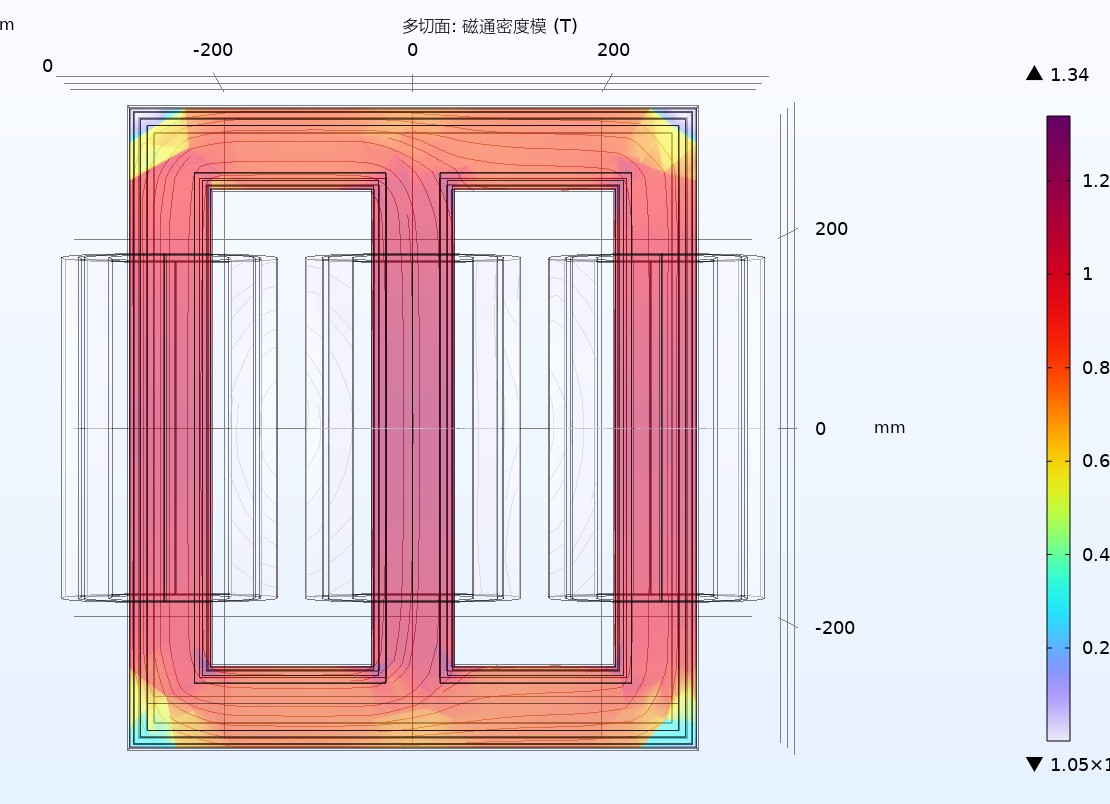

先从磁致伸缩这孙子下手。在磁场模块里，用旋转机械磁场的安培定律打底。关键得把磁致伸缩应变算准，这玩意儿跟磁通密度B的平方成正比。COMSOL里用变量表达式直接怼：

epsilon_m = beta * (Bx^2 + By^2 + Bz^2)  # beta是磁致伸缩系数

这里有个坑，B的取值必须用时间平均，不然振动幅值能给你飙到外太空。见过新手直接耦合瞬态磁场，结果求解器崩得亲妈都不认识。

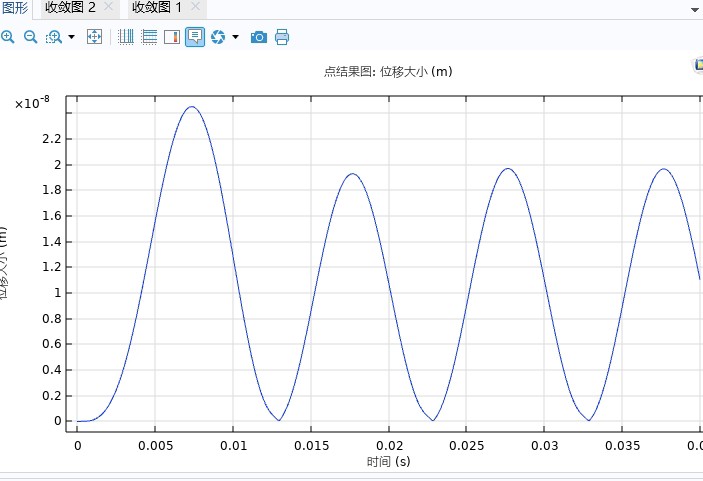

结构振动部分要玩接力赛。把磁致伸缩应变导入固体力学模块当初始应变，这时候材料各向异性开始作妖。硅钢片的杨氏模量在XY方向得设成Z方向的3倍，实测数据不匹配的话，八成是各向异性参数没设对。

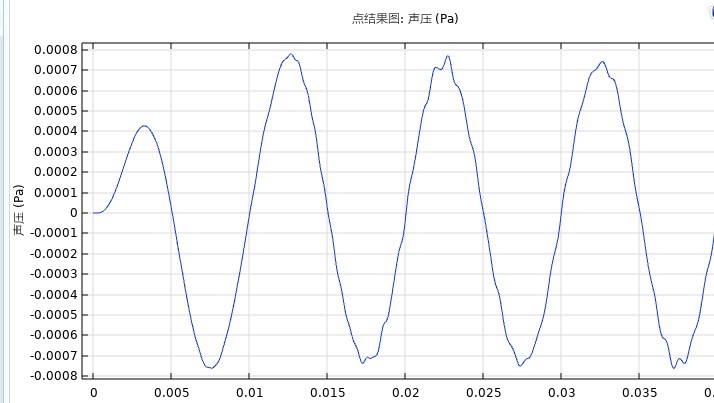

声学模块接棒时，最骚的操作是在变压器油里用压力声学边界。记得把振动结构的表面速度映射到声学网格，这里必须用移频映射，否则声压级计算结果能差10分贝。有个偷懒技巧：直接复制结构网格给声学用，虽然粗糙但能跑通。

温度场才是终极BOSS。线圈的焦耳热用体积热源加载，但别傻乎乎地用固定电导率。COMSOL的材料库里有铜的温度系数曲线，直接拖进来用：

sigma = 5.96e7/(1 + 0.00393*(T[1/K]-293))  # 铜的电导率温度修正

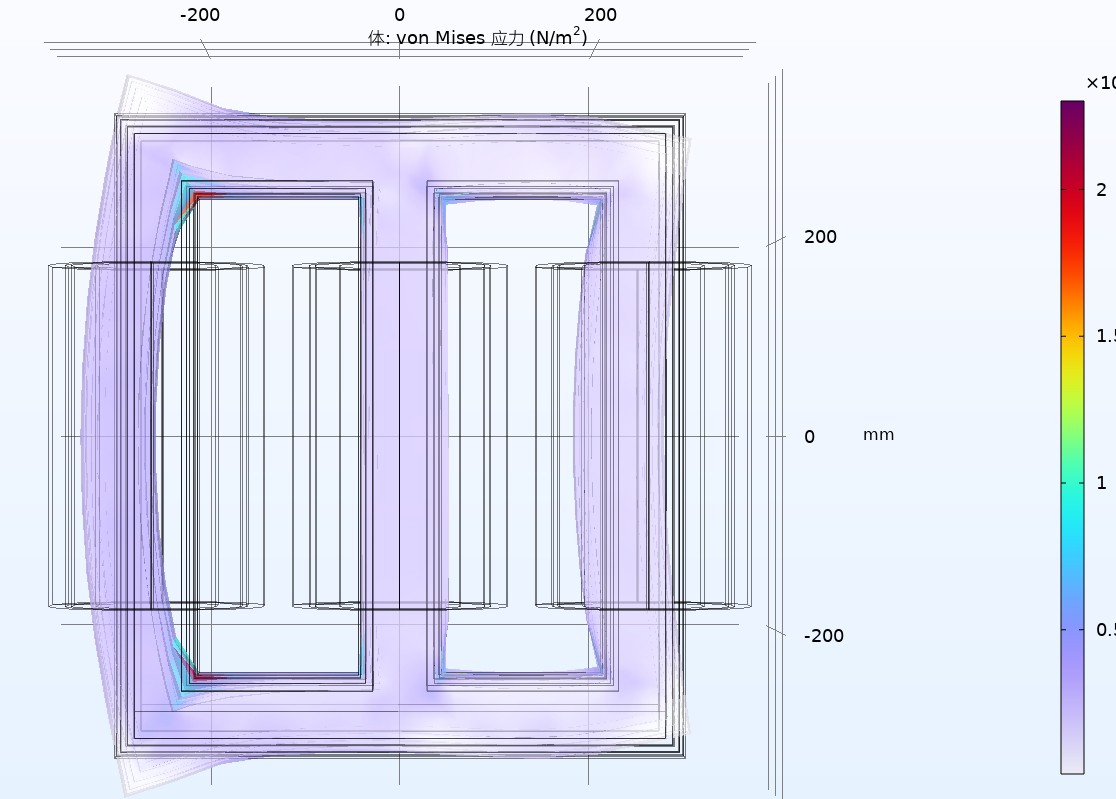

最要命的是热应力耦合，得开双向迭代。第一次跑的时候没注意热膨胀系数随温度变化，结果铁芯形变比实际大了三倍，被导师当反面教材念叨了半年。

求解器设置绝对是玄学。多物理场耦合建议用分离式求解器，先电磁-热稳态，再瞬态振动噪声。碰到不收敛就祭出杀手锏——把电磁场步长从1ms改成0.5ms，亲测能解决80%的报错。内存不够的同志记得勾选矩阵重用，能省下30%内存。

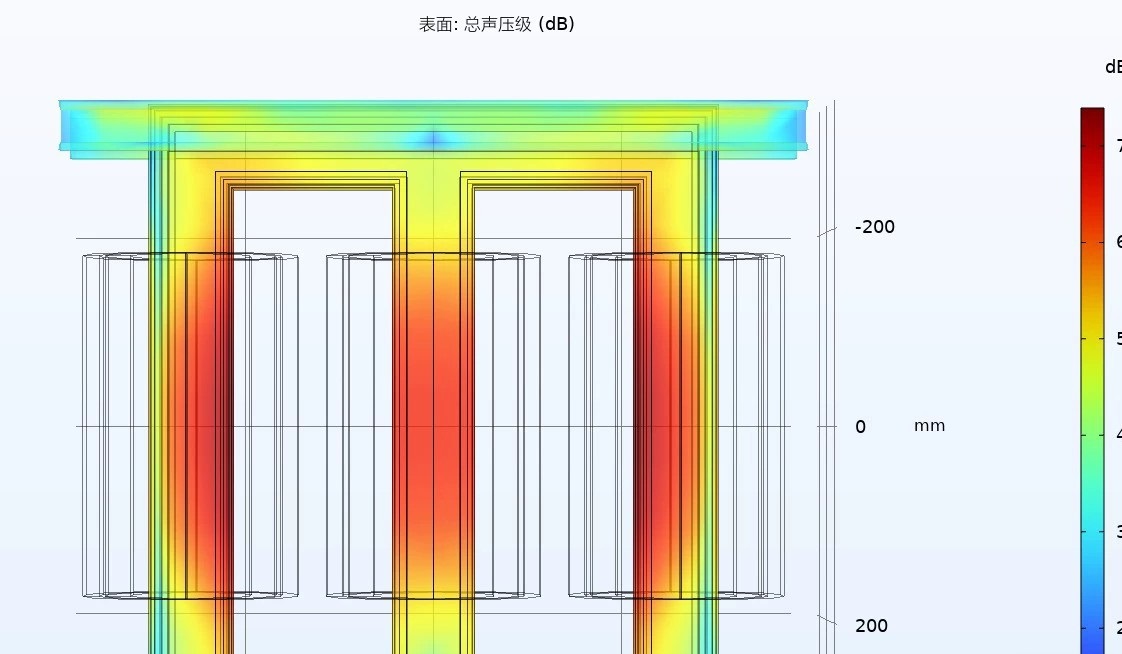

最后吐槽下后处理。声压级云图看着高大上，但工程师最想要的是特定点的频谱。在结果里添加截面参数，用FFT分解1kHz和100Hz成分，这才是判断铁芯叠片是否松动的重要证据。见过有人拿总声压级说事，被现场实测数据打脸打得啪啪响。

折腾完这一套，终于明白为啥变压器厂要养五个仿真工程师——这玩意儿比女朋友还难伺候，稍不留神就给你颜色看。不过看着仿真结果和实测误差控制在3dB以内，那感觉比中彩票还带劲。
