关键词：红外测温、物温测量、FOV、UART、响应速度

"同样的芯片，为什么别人测得准，我测就是不准？"

"远距离测温误差大到离谱..."

"响应太慢，产线都过去三个工件了，温度还没读出来"

做红外测温项目的工程师，或多或少都踩过这些坑。问题的根源往往不在芯片本身，而是选型阶段就没有匹配好应用场景。

今天，我们结合谷德科技（GooDeTek）红外测温芯片的选型逻辑，手把手教你如何在物温测量应用中选对型号，避开90%的坑。免费拿样：goodetek.taobao.com

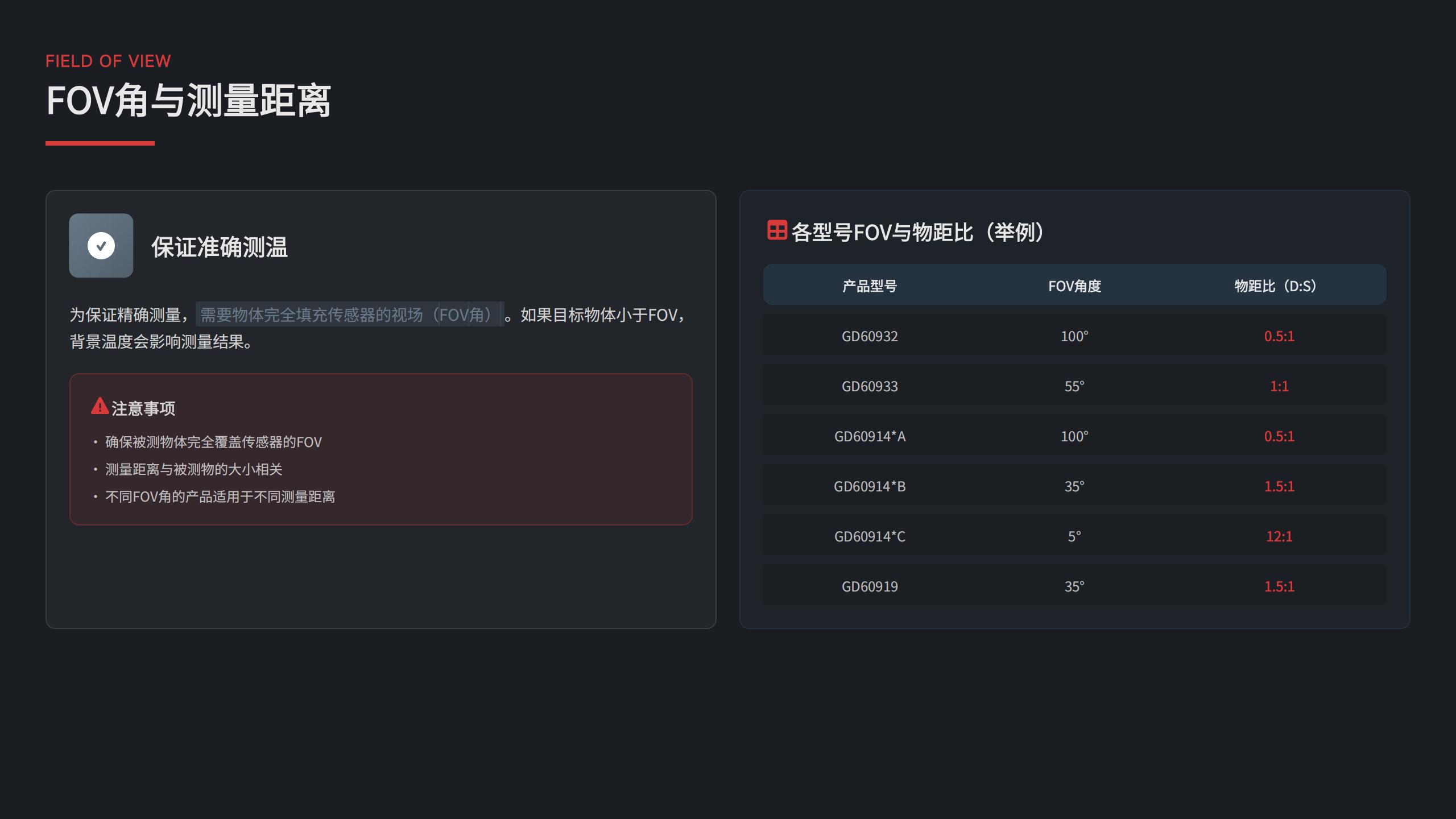

一、第一步：FOV角与测量距离——选对"视野"比精度更重要

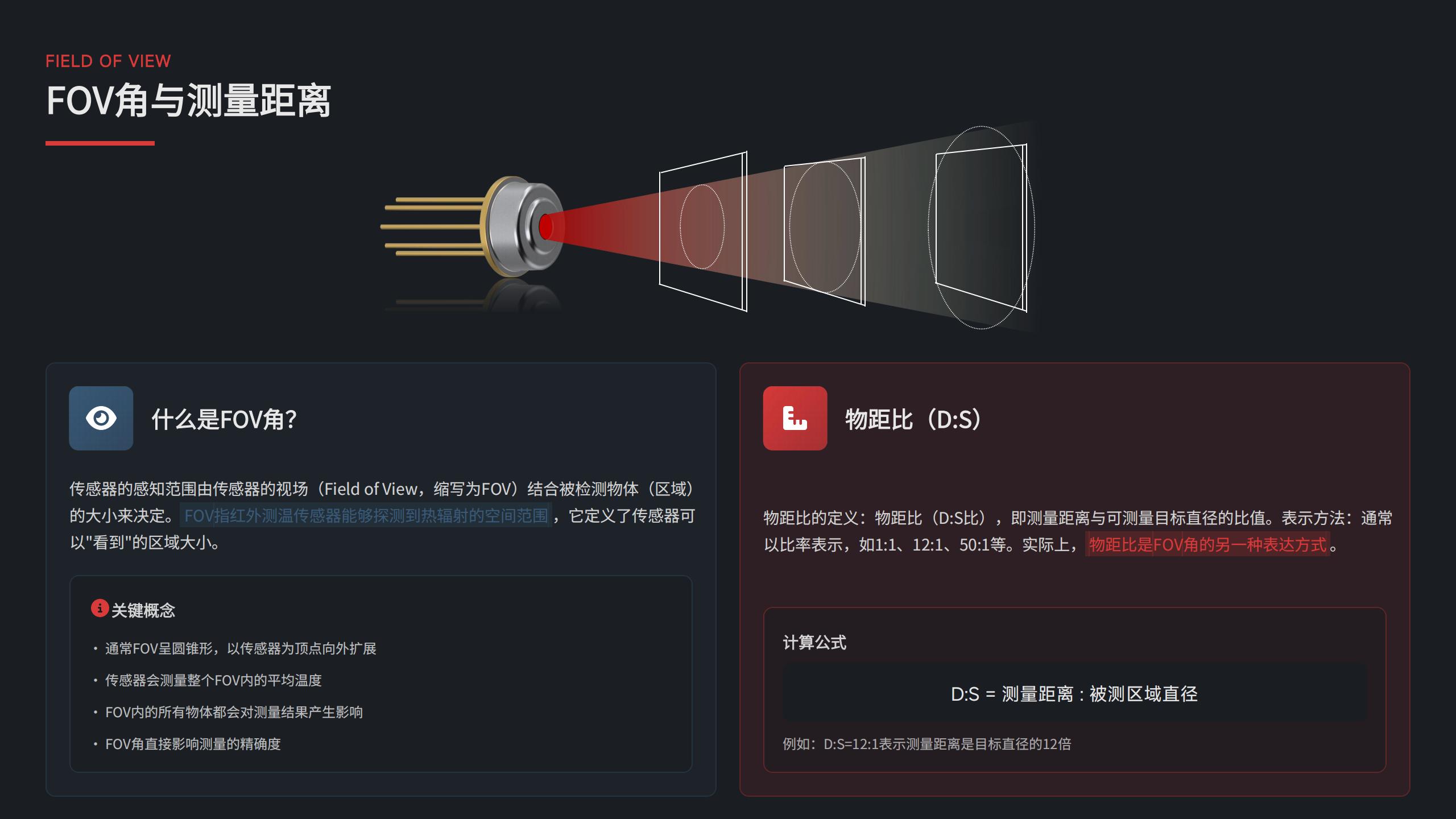

1.1 什么是FOV角？

FOV（Field of View，视场角）是红外传感器的"视野范围"。你可以把它理解为摄像头的视角——视角越大，看到的范围越广；视角越小，看得越远越集中。

关键认知：红外传感器测量的是整个FOV范围内的平均温度。如果被测物体没有填满整个FOV，背景温度就会"混入"测量结果，导致数据失真。

1.2 物距比（D:S）——工程师的选型利器

物距比（Distance to Spot ratio）是FOV角的另一种表达方式，定义为：

物距比=被测区域直径测量距离​

例如：D:S = 12:1 表示在12cm距离可以测量直径1cm的区域。

型号	FOV角	物距比	适用场景
GD60932 / GD60914*A	100°	0.5:1	近距离
GD60914*B / GD60919	35°	1.5:1	中距离
GD60914*C / GD60916B	5°	12:1	远距离目标（如电力巡检）
GD60917	1°	50:1	超远距离点测（如冶金化工高温监测）

1.3 实战选型：三步确定FOV

Step 1：明确被测物尺寸

• 奶泡机杯口直径：8cm

• 电路板芯片：5mm×5mm

• 电力接头：2cm

Step 2：确定安装距离

• 手持设备：3~5cm

• 固定设备：10~30cm

• 远距离监测：50cm~2m

Step 3：计算并选型

案例1：奶泡机测温

• 杯口直径8cm，安装距离15cm

• 所需FOV：arctan(4/15)×2≈30°

• 推荐型号：GD60914*B（35° FOV，D:S=1.5:1）

案例2：PCB芯片测温

• 芯片5mm，安装距离10cm

• 所需物距比：10/0.5=20:1

• 推荐型号：GD60914*C（12:1）或GD60917（50:1，更保险）

⚠️ 避坑提醒：选FOV宁大勿小！FOV过小会导致对准困难，稍微偏移就测不到目标；FOV过大可以通过缩短距离或加遮光罩解决。

---

二、第二步：测温范围——不是越宽越好，合适最重要

谷德红外测温芯片的测温范围覆盖-40℃~1080℃，但不同型号有明确分段：

表格

温度范围	代表型号	典型应用
-40℃~280℃	GD60932	消费电子、环境温度
-40℃~310℃	GD60919	厨电、食品加工
-40℃~600℃	GD60914系列、GD60933	工业设备、汽车电子
-40℃~1080℃	GD60916B	冶金、铸造、高温工业

选型原则：

1. 医疗/消费电子：选窄范围高精度（如GD60932的-40℃~280℃）

2. 工业通用：选-40℃~600℃覆盖绝大多数场景

3. 高温特种：必须选GD60916B（1080℃），但注意成本和响应速度

---

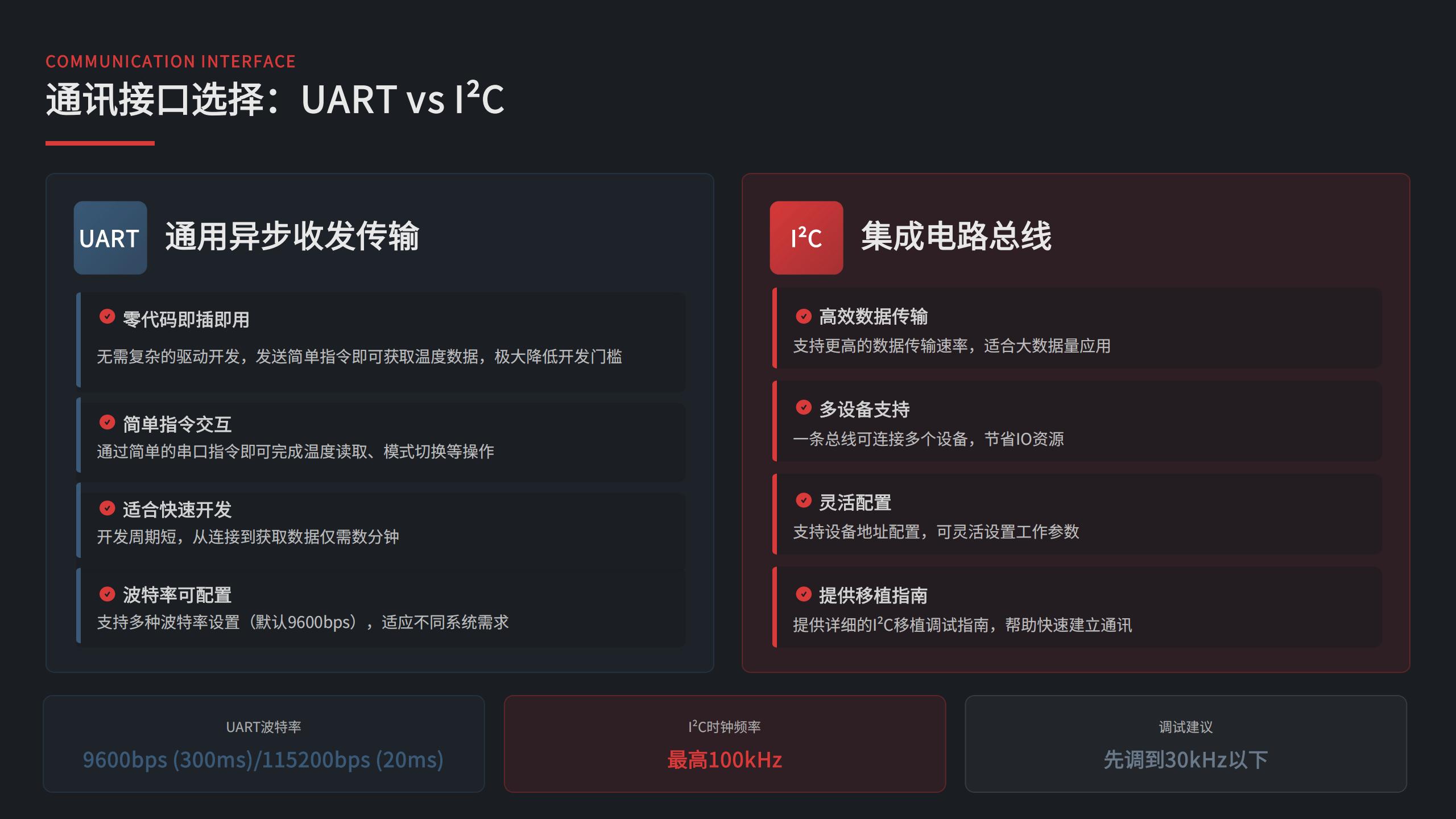

三、第三步：通信接口——UART vs I²C，开发效率的抉择

谷德芯片提供两种通信方式，选型时要权衡开发效率和系统需求：

UART：新手友好，即插即用 ✅

优势：

• 零代码驱动：无需复杂I²C时序调试，串口助手都能直接读数据

• 指令简单：发送0xAA 0x01 0x00 0xAB 0x55，返回温度值

• 长距离传输：TTL电平可传10m，RS485转换后可达千米

• 波特率灵活：9600bps（默认）或115200bps（高速模式）

适合场景：

• 快速原型验证

• 单片机资源紧张（只需1个UART口）

• 多节点分布式测温（RS485总线）

代码示例（Arduino）：

cpp

复制

#include <SoftwareSerial.h>
SoftwareSerial irSensor(10, 11); // RX, TX

void setup() {
  Serial.begin(9600);
  irSensor.begin(9600);
}

void loop() {
  // 发送读取指令
  uint8_t cmd[] = {0xAA, 0x01, 0x00, 0xAB, 0x55};
  irSensor.write(cmd, 5);

  // 读取6字节响应
  if(irSensor.available() >= 6) {
    uint8_t resp[6];
    irSensor.readBytes(resp, 6);
    int16_t tempRaw = (resp[3] << 8) | resp[4];
    float temp = tempRaw * 0.0625; // 分辨率0.0625℃
    Serial.print("Temperature: ");
    Serial.print(temp);
    Serial.println(" C");
  }
  delay(300);
}

I²C：高手进阶，多设备利器

优势：

• 多设备共享总线：1组I²C可挂多个传感器（需不同地址）

• 效率更高：时钟频率100kHz，大数据量传输更快

• 硬件简单：仅需2根线（SDA+SCL）

适合场景：

• 空间受限的紧凑型设计

• 需要挂载多个传感器

• 已有成熟I²C驱动库

调试建议：初次使用建议将时钟频率调到30kHz以下，待通信稳定后再提速。

选型决策：

表格

你的情况	推荐接口	理由
赶工期/新手	UART	5分钟出数据，不用调时序
多传感器/省IO	I²C	2根线挂多个设备
长距离传输	UART+RS485	I²C不适合长距离
超低功耗	I²C	可配合时钟 stretching

🎯 谷德官方推荐：UART优先！特别是GD60914系列，UART接口出厂即配好驱动，真正实现"零代码即插即用"。

---

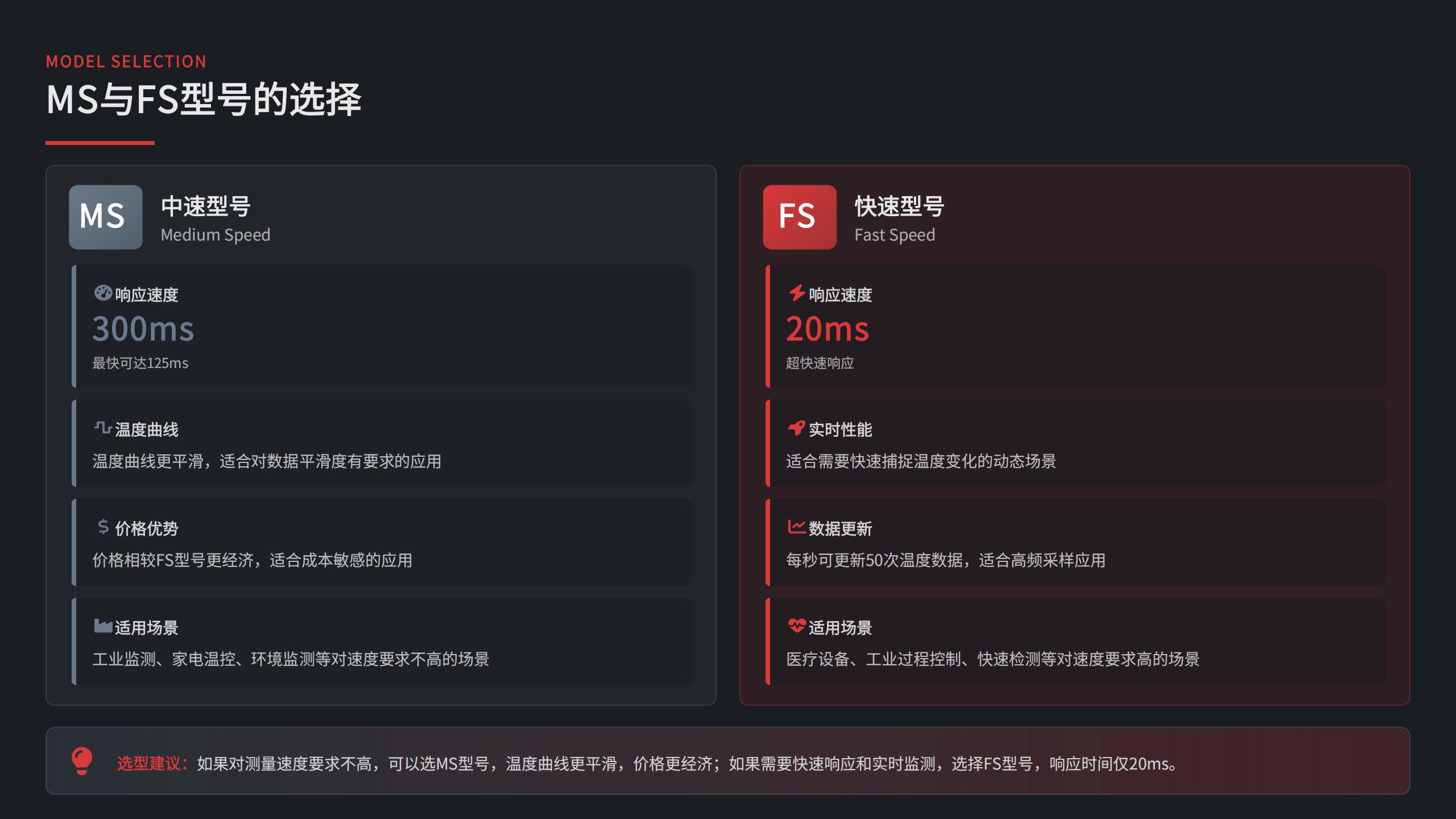

四、第四步：响应速度——MS vs FS，场景决定选择

谷德芯片提供两种响应速度规格：

表格

型号后缀	响应时间	适用场景	备注
MS (Medium Speed)	300ms	静态测温、环境监测、家电	功耗更低，稳定性好
FS (Fast Speed)	20ms	高速产线、运动物体、瞬态测温	需115200bps波特率

选型指南：

选MS（300ms）的场景：

• 空调/暖通人体感应

• 冰箱/烤箱温度监控

• 电池供电设备（低功耗优先）

• 温度变化缓慢的过程

选FS（20ms）的场景：

• 传送带工件检测

• 电机/轴承过热保护

• 激光加工温度反馈

• 任何需要<100ms响应的闭环控制

⚠️ 注意：FS模式需将UART波特率设为115200bps，且功耗会略高于MS模式。如果系统对功耗敏感（如电池供电），请谨慎选择FS。

---

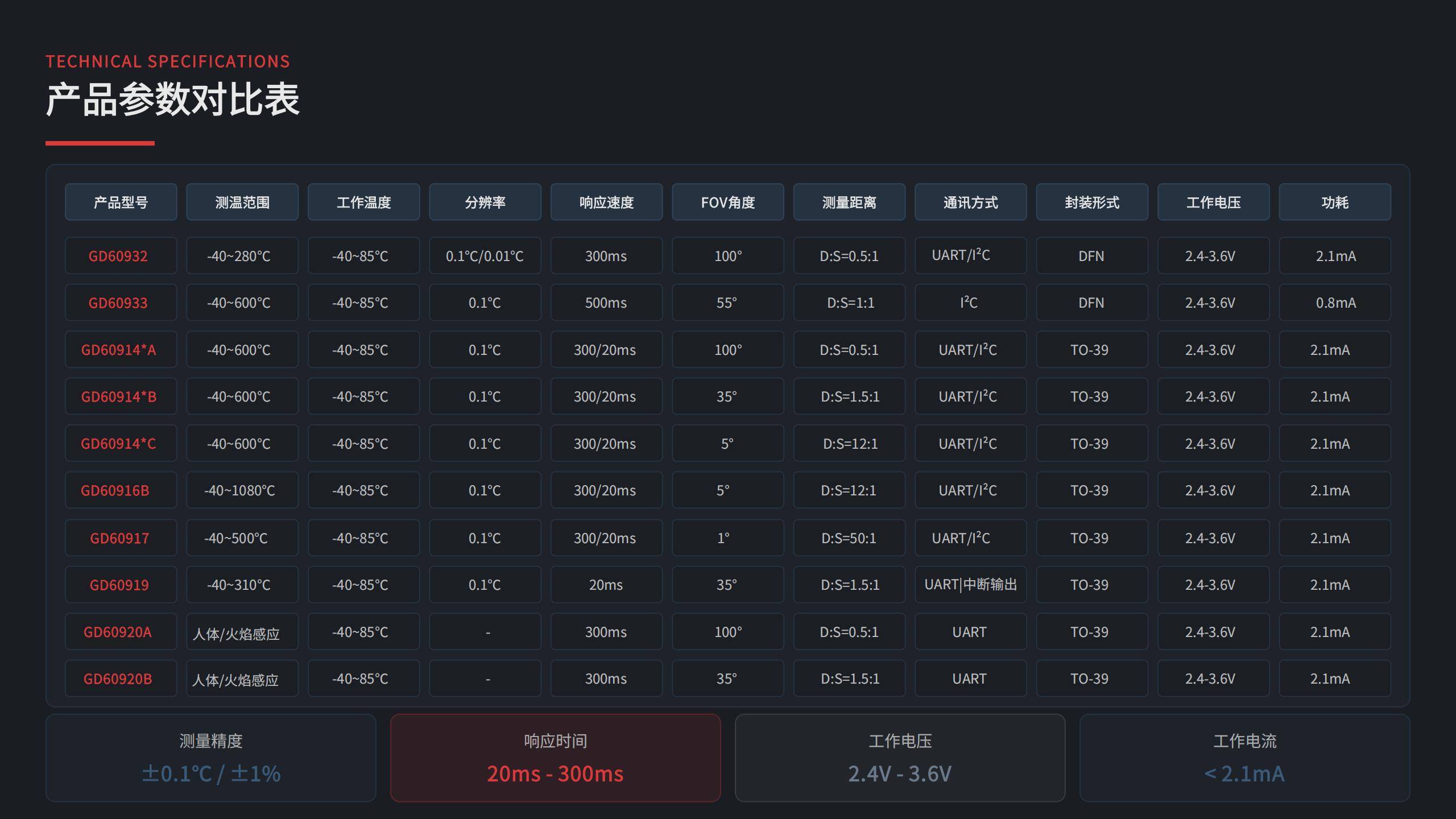

五、综合选型：一张表搞定

表格

应用场景	推荐型号	FOV	温度范围	接口	响应速度	关键考量
智能空调/暖通	GD60914*A	100°	-40~600℃	UART	MS	大范围覆盖，检测人体位置
奶泡机/咖啡机	GD60914*B	35°	-40~600℃	UART	MS	精准对准杯口，避免蒸汽干扰
电力巡检/高温设备	GD60914*C	5°	-40~600℃	UART	MS/FS	远距离小目标，D:S=12:1
工业冶金/铸造	GD60916B	5°	-40~1080℃	UART	MS/FS	超高温测量，需耐高温外壳
高速产线检测	GD60919	35°	-40~310℃	UART	FS	20ms响应， catching moving objects
可穿戴/便携设备	GD60932	100°	-40~280℃	I²C	MS	DFN小封装，低功耗
超远距离点测	GD60917	1°	-40~500℃	UART	MS	D:S=50:1，百米级监测

---

六、选型避坑 checklist

在最终确定型号前，请确认以下事项：

• [ ] FOV覆盖：被测物在任何安装位置都能填满FOV

• [ ] 距离余量：实际距离 ≤ 最大测量距离 × 0.8（留20%余量）

• [ ] 温度范围：包含被测温度并留20%余量（避免满量程工作）

• [ ] 接口匹配：MCU资源是否支持（UART口数量/I²C地址是否冲突）

• [ ] 响应速度：满足控制回路要求（温度采样频率 > 控制频率 × 5）

• [ ] 功耗预算：电池供电需计算平均功耗（MS模式+间歇唤醒）

• [ ] 光学窗口：是否需要加装硅/锗窗口（防水、防尘、防爆场景）

---

结语：选型是门系统工程

红外测温芯片选型不是简单的"哪个参数高选哪个"，而是FOV、量程、接口、速度的系统匹配。谷德科技的产品线覆盖了从消费电子到工业高温的全场景，关键是根据你的实际需求找到最佳平衡点。

记住这个口诀：

FOV看大小，量程看工况，
UART省时间，I²C省IO，
MS省功耗，FS追速度。

希望这篇指南能帮你少走弯路，选对芯片，一次成功！
