一、配置界面

配置界面目前主要包含配置文件列表界面和配置文件生成界面。配置文件下发需要在“Connect”之后执行，其他数据接收、数据发送以及ORx界面等都需要在配置文件下发之后才能操作。

1.1 配置文件表

配置文件表界面包含“配置文件管理”和“配置文件选择列表”。“配置文件管理”包含对选中配置文件的 7 种操作，从左至右分别为：“Clone（复制）”、“Generate（生成）”、“Save（保存）”、“Discard（删除）”、“Import（导入）”、“Export（导出）”和“Rename（重命名）”。“配置文件选择列表”中显示 3 种状态的配置文件：黑色的“默认状态”配置文件，蓝色的“保存状态”配置文件，以及红色的“修改状态”配置文件。黑色“默认状态”的配置文件不能删除；红色“修改状态”的配置文件不能下发，需要保存后才能下发。

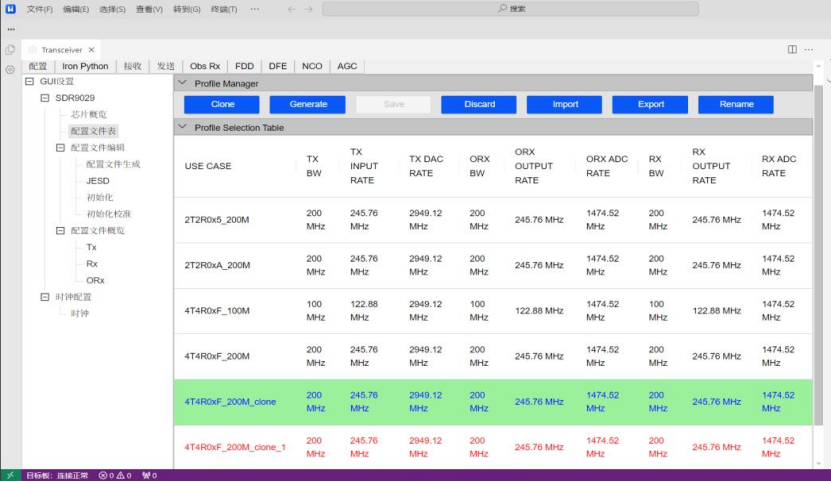

图1 配置文件表界面

1.2 下发配置文件

配置文件下发需要先连接成功，执行步骤为：选择“配置”界面->点击“配置文件表”->选择配置文件->点击“Program”按钮，完成下发配置文件。配置文件下发会持续15s左右。

步骤 1 连接

打开GUI软件，点击“Connect”，正常连接到Server端之后，“Connect”变成“Disconnect”，界面左下角状态栏会显示“目标板：连接正常”。

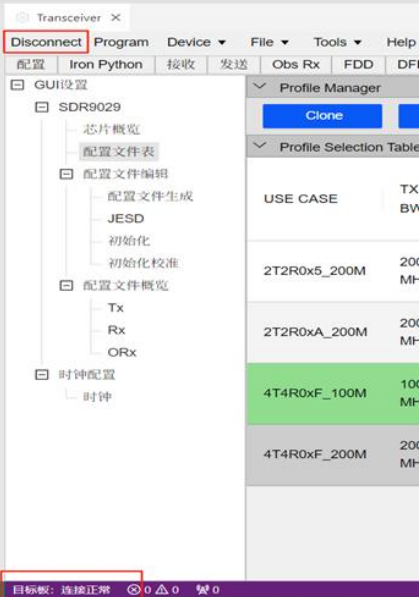

图2 GUI连接界面

步骤 2 下发配置文件操作界面

下发配置文件的操作步骤为：点击“配置->配置文件表->选中2T2R0x5_200M->Program”。如图3。

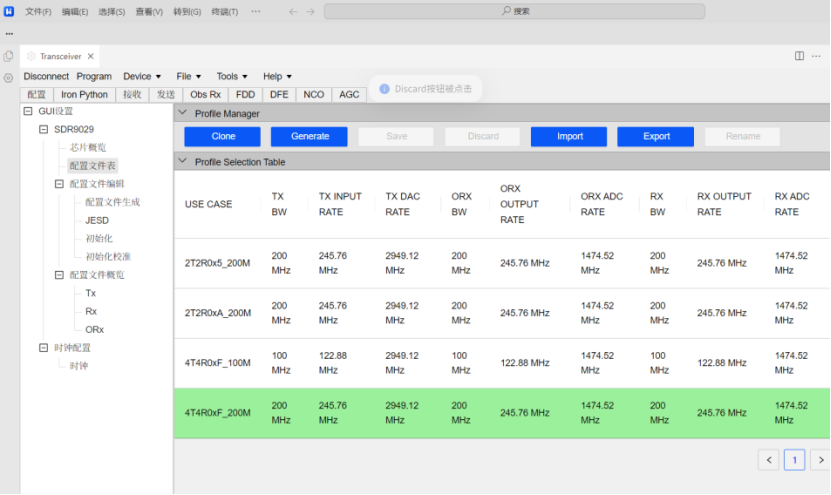

图3 下发配置文件

步骤 3 配置文件下发成功

点击下发配置“Program”后，右下角会显示进度条，如图4。需要15s左右，需成功下发配置文件后才能执行Rx采样、Tx发数等操作。配置文件下发前，接收、发送和Obs Rx等界面不能操作。

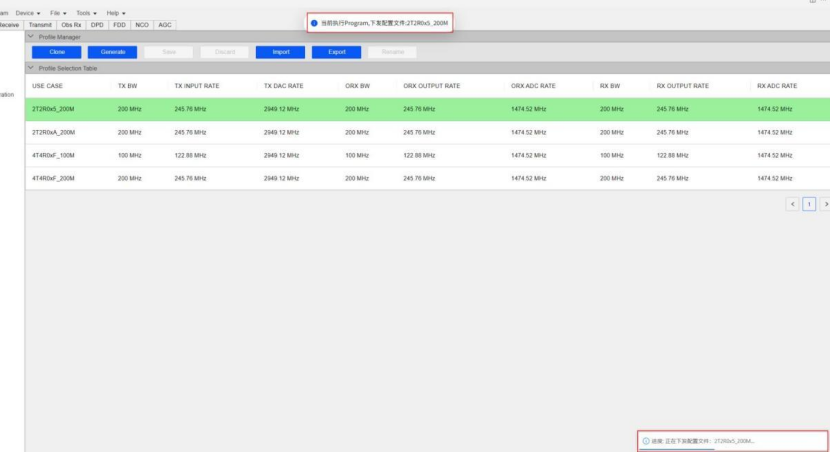

图4 配置文件下发进度条

二、总结

青岛国数的DT-SDR9029芯片以及其配套的GUI软件平台整体上非常容易上手，配置文件管理界面设计得直观且高效，将复杂的配置流程转化为清晰的三步操作：连接、选择、下发，降低了使用门槛。配置文件列表配备了完整的克隆、导入导出等管理功能，使得配置的复用、备份和版本管理变得非常方便，让用户能够安全、流畅地完成设备配置。
